行走充电式充电宝及其传动机构.pdf
2023-09-04
10金币
448KB
10页
黛娥****ak
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
行走充电式充电宝及其传动机构.pdf

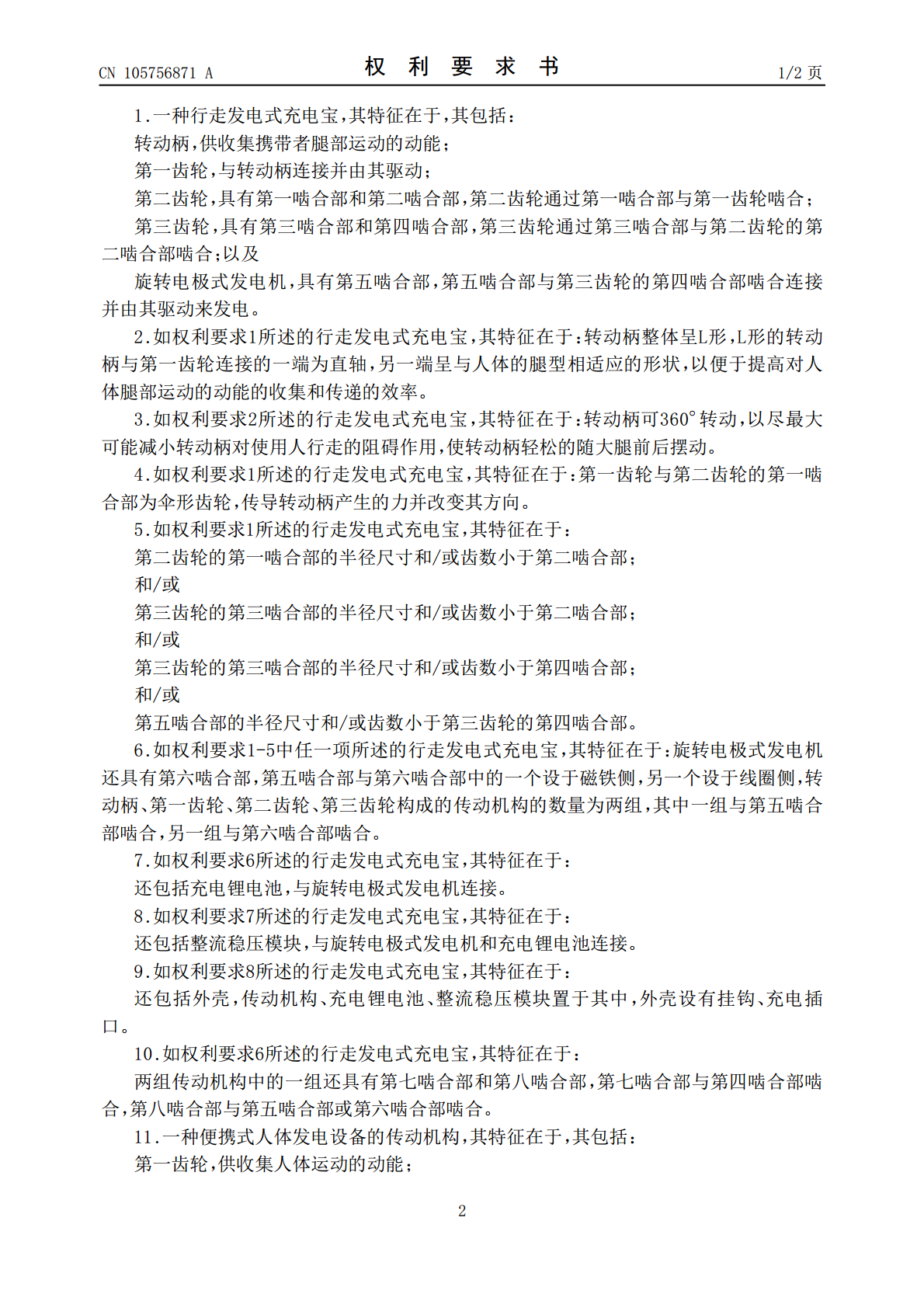

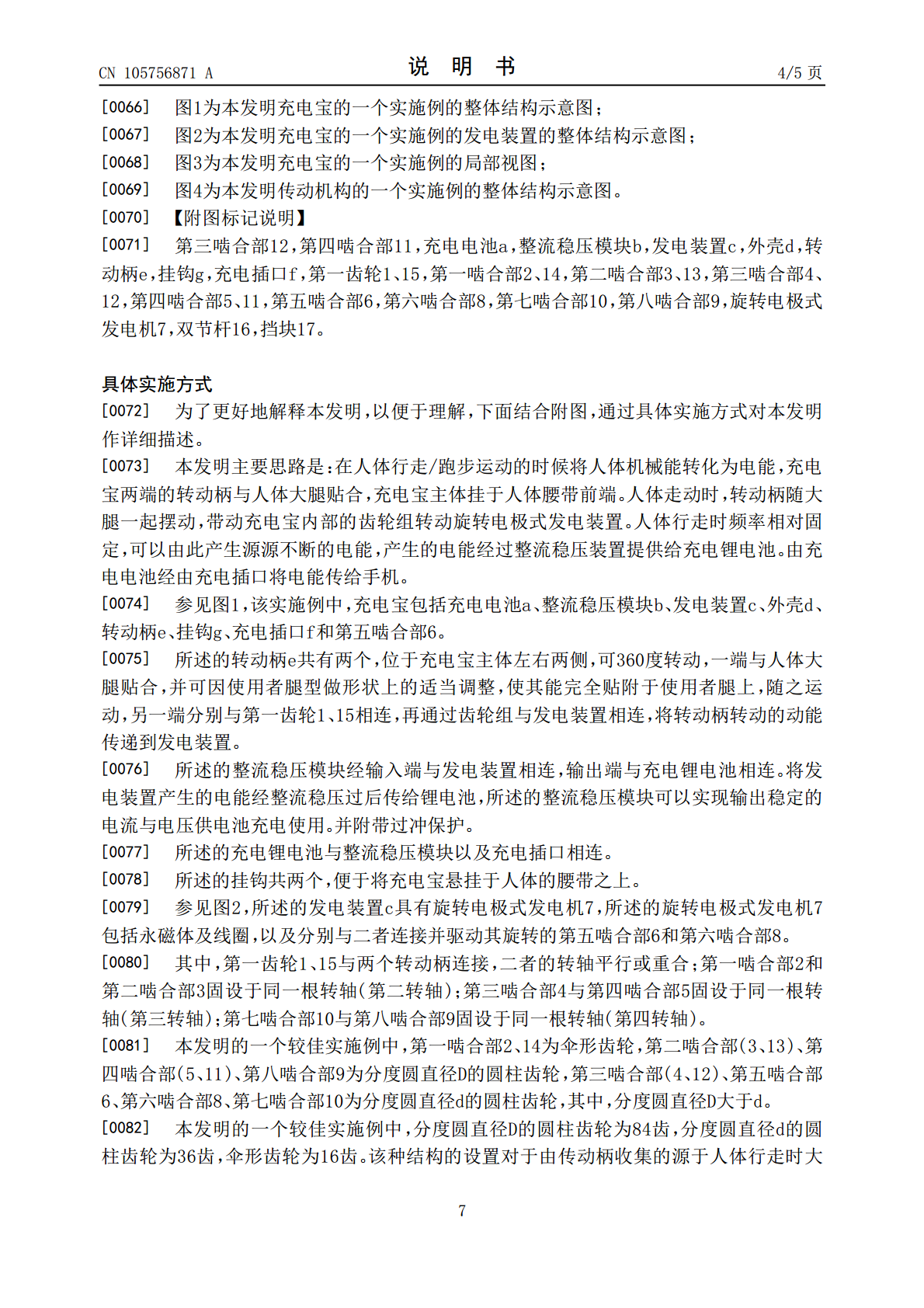

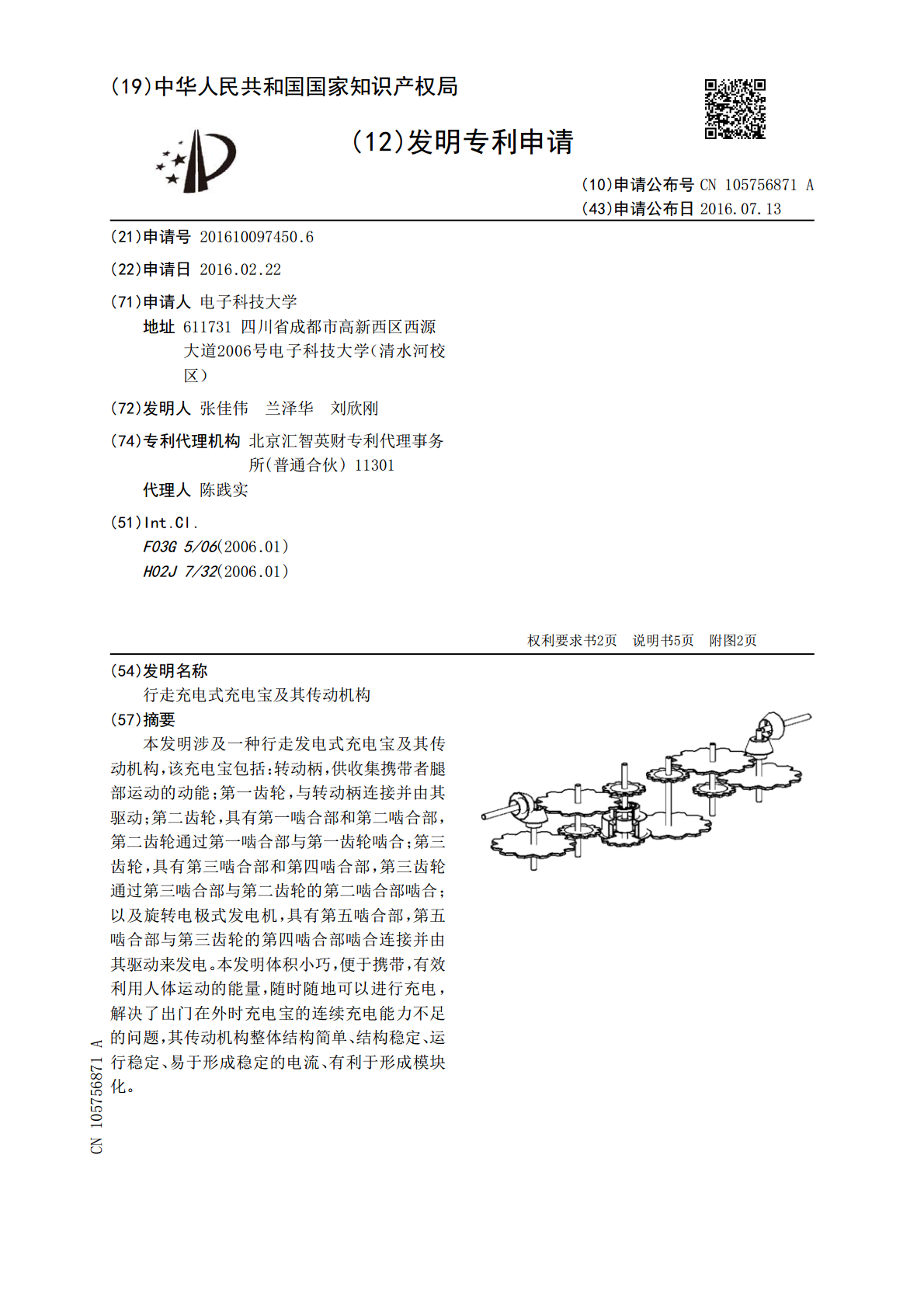

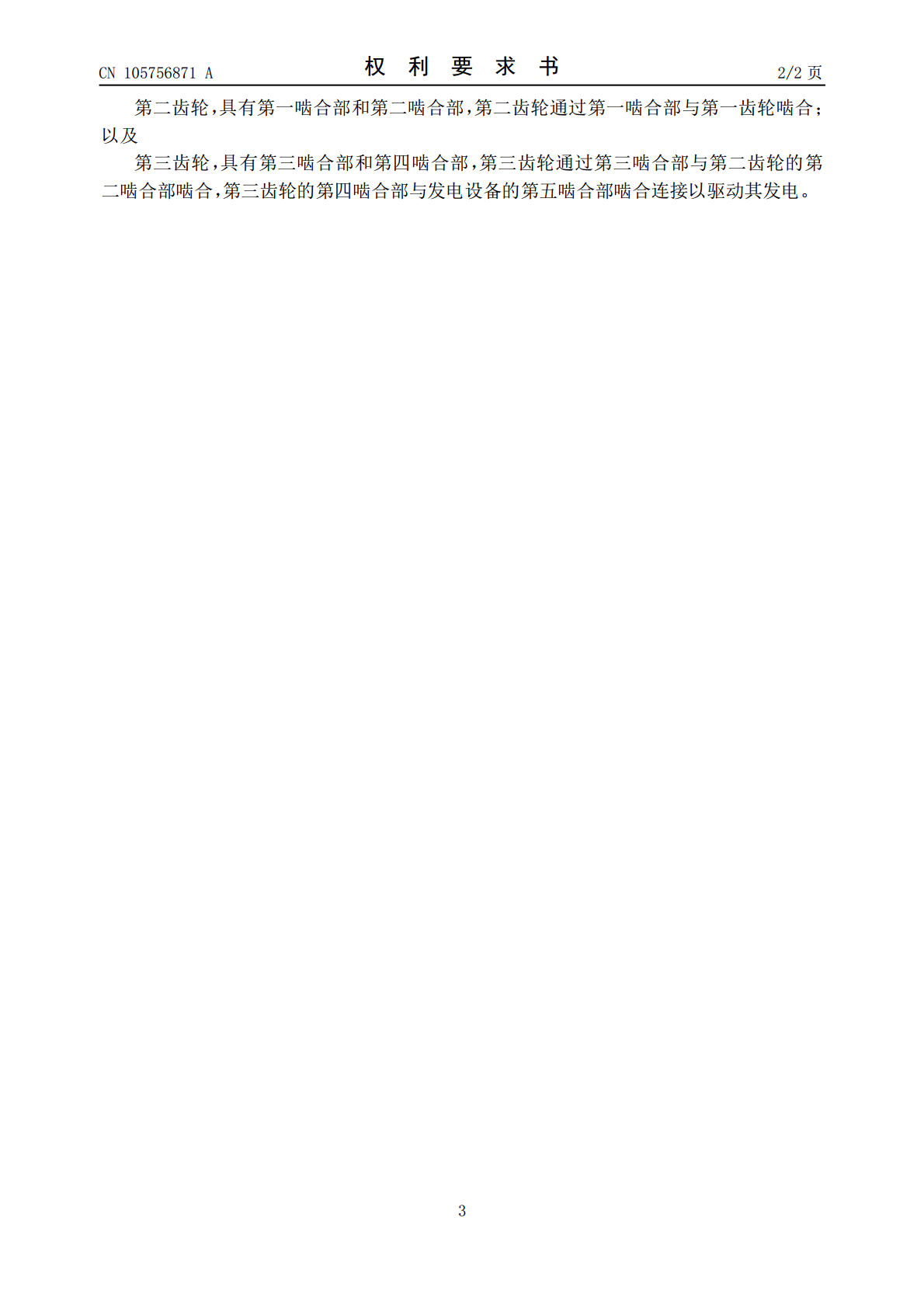

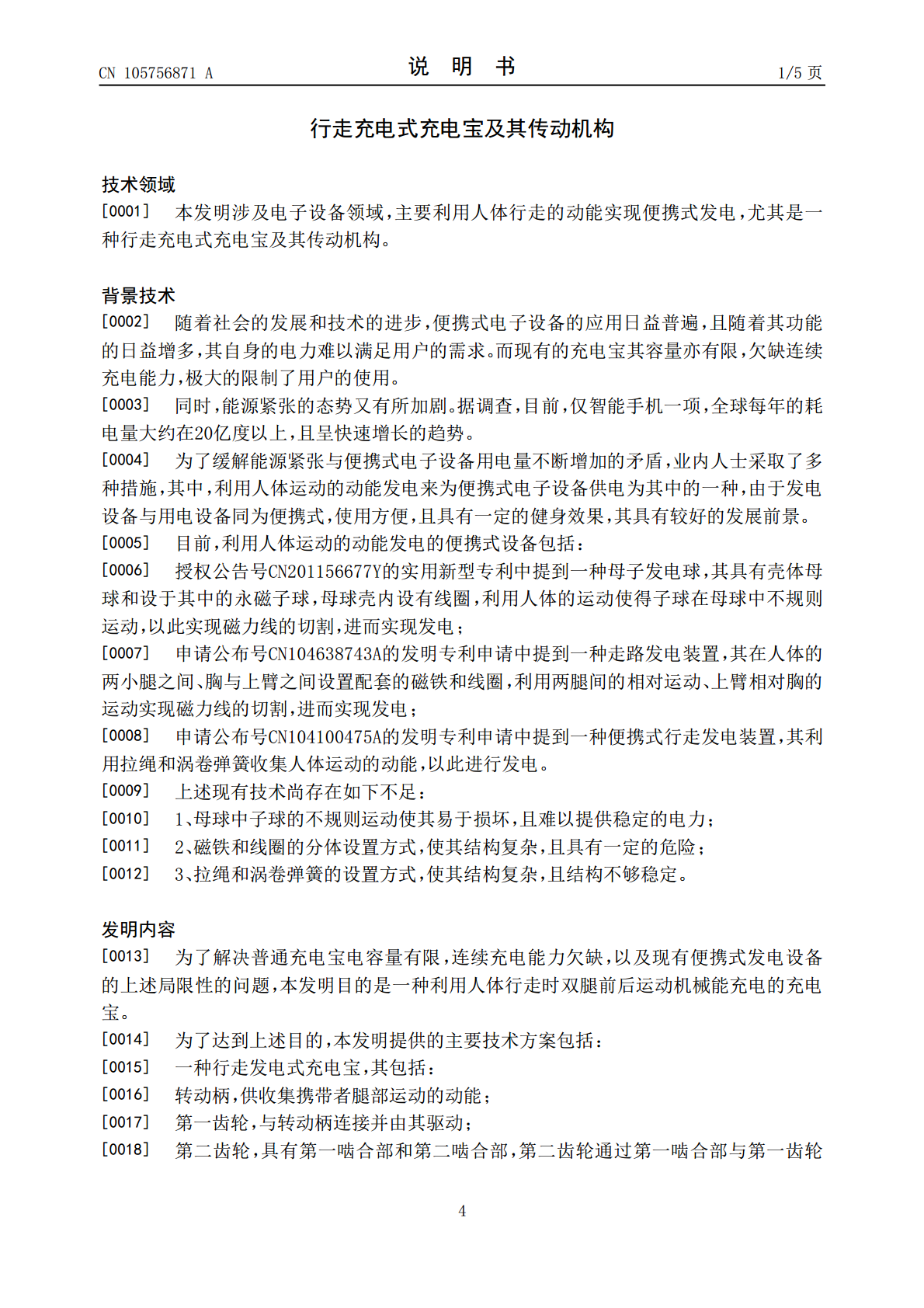

本发明涉及一种行走发电式充电宝及其传动机构，该充电宝包括：转动柄，供收集携带者腿部运动的动能；第一齿轮，与转动柄连接并由其驱动；第二齿轮，具有第一啮合部和第二啮合部，第二齿轮通过第一啮合部与第一齿轮啮合；第三齿轮，具有第三啮合部和第四啮合部，第三齿轮通过第三啮合部与第二齿轮的第二啮合部啮合；以及旋转电极式发电机，具有第五啮合部，第五啮合部与第三齿轮的第四啮合部啮合连接并由其驱动来发电。本发明体积小巧，便于携带，有效利用人体运动的能量，随时随地可以进行充电，解决了出门在外时充电宝的连续充电能力不足的问题，其
2023-09-04
10
448KB
行走传动机构.pdf
一种行走传动机构，包括皮带轮、离合机构、壳体、第一转轴、传动机构及地轮轴，其特征在于所述的传动机构包括第二转轴平行第一转轴设置于壳体的水平腔内，具有与第一齿轮啮合传动的第二齿轮及位于中部的第一锥形齿轮；蜗杆垂直第二转轴方向设置于壳体的竖直腔内，上端部具有与第一锥形齿轮啮合传动的第二锥形齿轮，下端部具有蜗杆齿；涡轮设于轮轴上并与蜗杆齿啮合传动。与现有技术相比，本发明的优点在于：采用锥形齿轮配合涡轮蜗杆传动，结构简单，组装方便快捷，整体重量大幅度降低，传动迅速，传递能耗低，零部件布置更加合理。
2023-10-20
10
682KB
绿色节能充电式跳绳及其方法.pdf
本发明公开了一种绿色节能充电式跳绳及其方法。它包括两跳绳把手、跳绳，跳绳两端分别与两跳绳把手相连；跳绳把手包括联接器、加速箱、微型发电机、双电层电容器、电路、发光二极管、开关、充电电池、手柄外壳；联接器和加速箱的输入端相接，微型发电机和加速箱的输出端相接，其中加速箱和微型发电机固定在手柄外壳内的头部，双电层电容器、电路、发光二极管和开关固定在手柄外壳内的中部，电路分别与双电层电容器、发光二极管和开关相连，发光二极管和开关相连，充电电池固定在手柄外壳内的尾部。本发明边跳绳边给电池充电，兼具娱乐、发电量大，充
2024-01-04
10
412KB
一种燃油发电机行走充电式新能源汽车.pdf
本发明公开了一种燃油发电机行走充电式新能源汽车，包括车身、底座、车头、车顶、前窗、侧窗、车尾、车轮、蓄电池、电流调节器、发电机、消音器、油箱，所述车身下方连接有底座，车身下方侧边设置有车轮，车身前方连接有车头，车头的内部安装有车身后方连接有车尾，车身上方连接有前窗和侧窗，前窗和侧窗的上方安装有车顶，所述车身内部设置有蓄电池、电流调节器和发电机，车尾内部安装有消音器，本发明一种燃油发电机行走充电式新能源汽车，通过安装蓄电池、电流调节器、发电机、消音器和油箱，可以在行驶的时候充电，节约了充电时间，且不仅耗能小
2023-08-30
10
431KB
无线级联充电宝及其充电方法.pdf
一种无线级联充电宝及其充电方法，该充电宝设有受电线圈、电池、送电线圈、控制模块、通讯模块；受电线圈、送电线圈设置在相对的两侧；控制模块与受电线圈、送电线圈、电池、通讯模块连接；每个充电宝内，控制模块能控制送电线圈、电池的通电次序和通电过程；送电线圈向外输送电能，受电线圈接收外部电能；通过控制模块的控制，充电宝可边接收外部电能，边向外输送电能；通讯模块可以帮助控制模块与外部建立联系。该充电方法包括①层叠无线充电宝，组网；②充电；在充电过程中，组网的控制模块联合控制多个充电宝的充电次序和单个充电宝的充电过程；
2024-01-08
10
399KB
