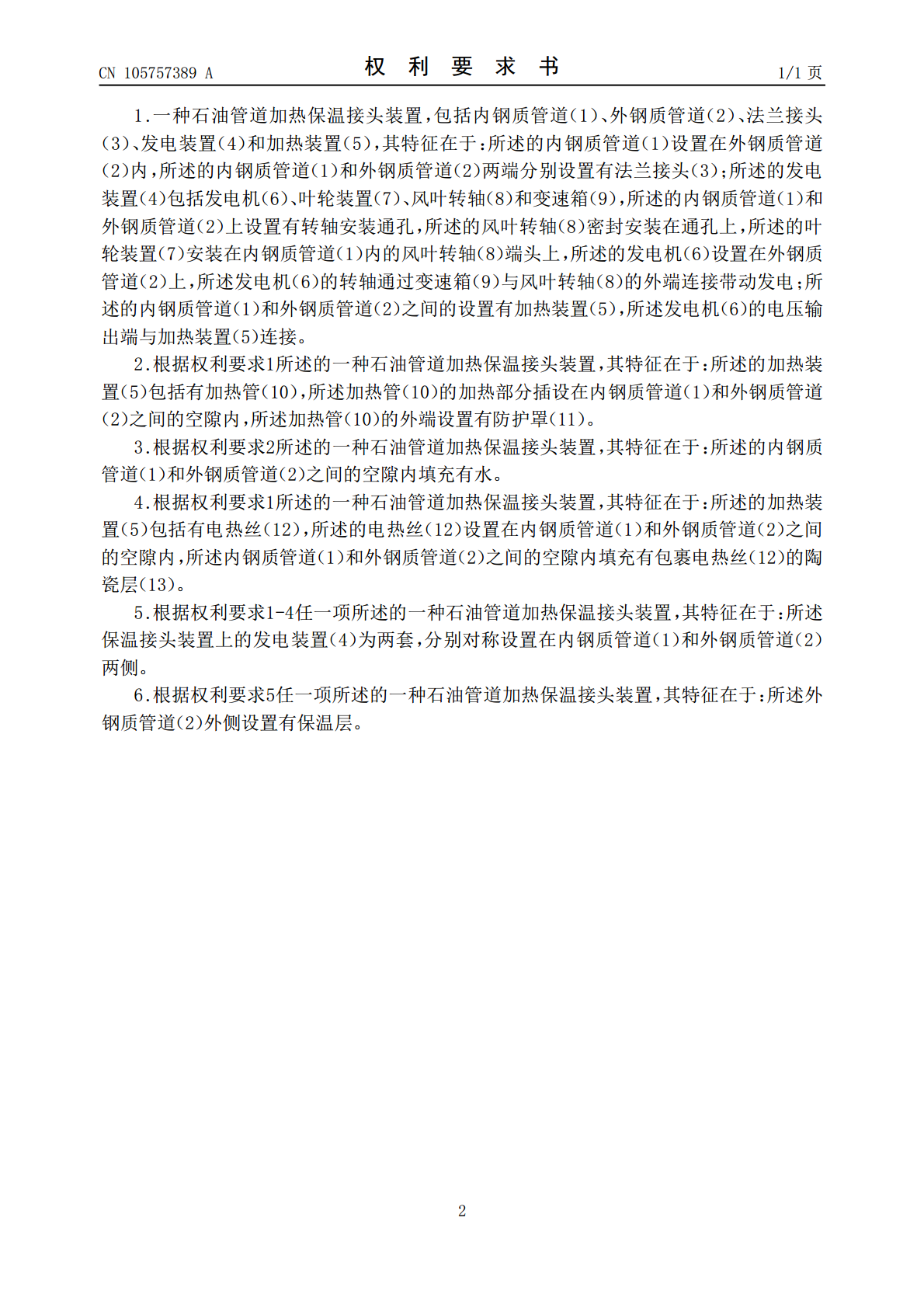

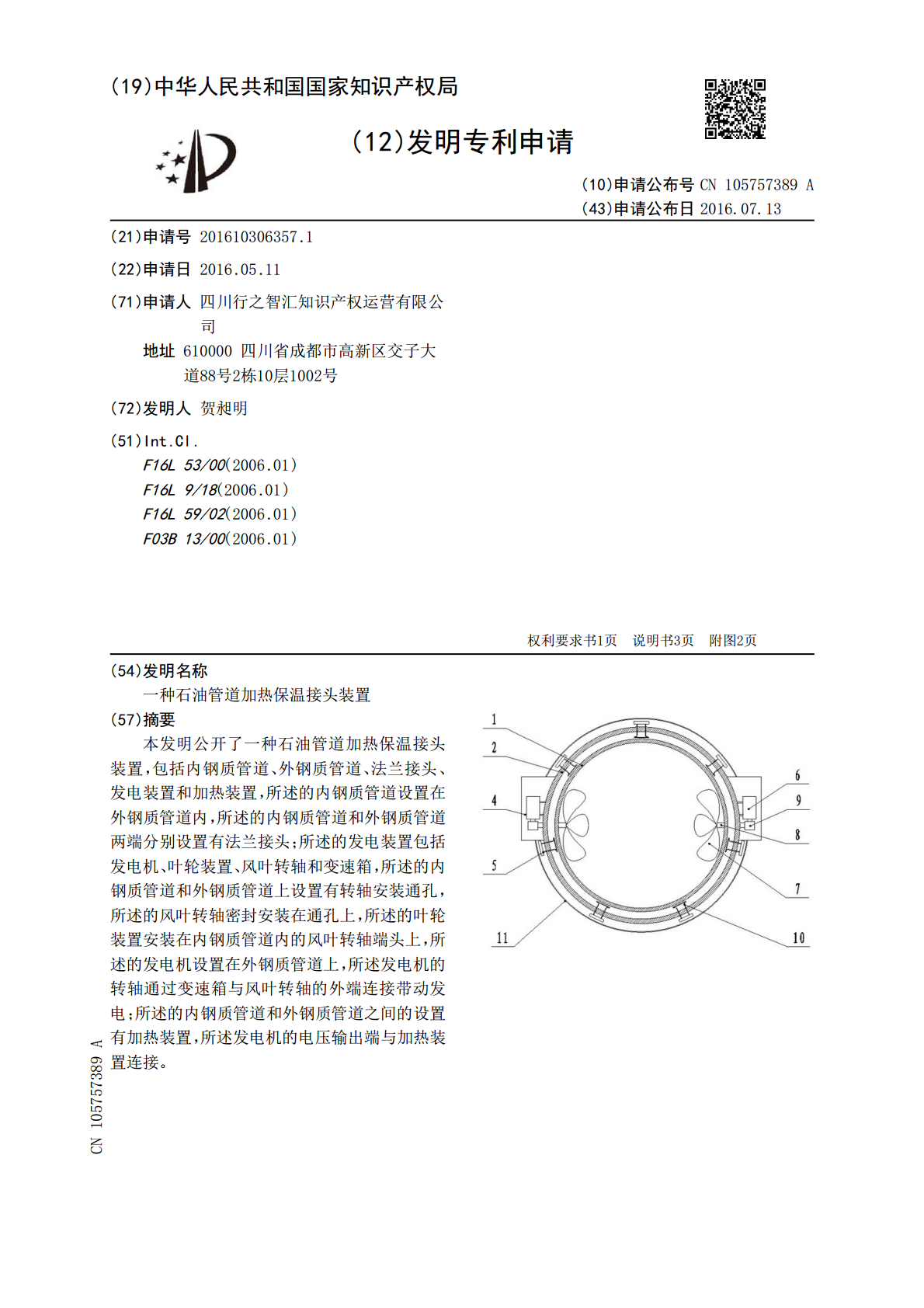

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105757389A(43)申请公布日2016.07.13(21)申请号201610306357.1(22)申请日2016.05.11(71)申请人四川行之智汇知识产权运营有限公司地址610000四川省成都市高新区交子大道88号2栋10层1002号(72)发明人贺昶明(51)Int.Cl.F16L53/00(2006.01)F16L9/18(2006.01)F16L59/02(2006.01)F03B13/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种石油管道加热保温接头装置(57)摘要本发明公开了一种石油管道加热保温接头装置，包括内钢质管道、外钢质管道、法兰接头、发电装置和加热装置，所述的内钢质管道设置在外钢质管道内，所述的内钢质管道和外钢质管道两端分别设置有法兰接头；所述的发电装置包括发电机、叶轮装置、风叶转轴和变速箱，所述的内钢质管道和外钢质管道上设置有转轴安装通孔，所述的风叶转轴密封安装在通孔上，所述的叶轮装置安装在内钢质管道内的风叶转轴端头上，所述的发电机设置在外钢质管道上，所述发电机的转轴通过变速箱与风叶转轴的外端连接带动发电；所述的内钢质管道和外钢质管道之间的设置有加热装置，所述发电机的电压输出端与加热装置连接。CN105757389ACN105757389A权利要求书1/1页1.一种石油管道加热保温接头装置，包括内钢质管道（1）、外钢质管道（2）、法兰接头（3）、发电装置（4）和加热装置（5），其特征在于：所述的内钢质管道（1）设置在外钢质管道（2）内，所述的内钢质管道（1）和外钢质管道（2）两端分别设置有法兰接头（3）；所述的发电装置（4）包括发电机（6）、叶轮装置（7）、风叶转轴（8）和变速箱（9），所述的内钢质管道（1）和外钢质管道（2）上设置有转轴安装通孔，所述的风叶转轴（8）密封安装在通孔上，所述的叶轮装置（7）安装在内钢质管道（1）内的风叶转轴（8）端头上，所述的发电机（6）设置在外钢质管道（2）上，所述发电机（6）的转轴通过变速箱（9）与风叶转轴（8）的外端连接带动发电；所述的内钢质管道（1）和外钢质管道（2）之间的设置有加热装置（5），所述发电机（6）的电压输出端与加热装置（5）连接。2.根据权利要求1所述的一种石油管道加热保温接头装置，其特征在于：所述的加热装置（5）包括有加热管（10），所述加热管（10）的加热部分插设在内钢质管道（1）和外钢质管道（2）之间的空隙内，所述加热管（10）的外端设置有防护罩（11）。3.根据权利要求2所述的一种石油管道加热保温接头装置，其特征在于：所述的内钢质管道（1）和外钢质管道（2）之间的空隙内填充有水。4.根据权利要求1所述的一种石油管道加热保温接头装置，其特征在于：所述的加热装置（5）包括有电热丝（12），所述的电热丝（12）设置在内钢质管道（1）和外钢质管道（2）之间的空隙内，所述内钢质管道（1）和外钢质管道（2）之间的空隙内填充有包裹电热丝（12）的陶瓷层（13）。5.根据权利要求1-4任一项所述的一种石油管道加热保温接头装置，其特征在于：所述保温接头装置上的发电装置（4）为两套，分别对称设置在内钢质管道（1）和外钢质管道（2）两侧。6.根据权利要求5任一项所述的一种石油管道加热保温接头装置，其特征在于：所述外钢质管道（2）外侧设置有保温层。2CN105757389A说明书1/3页一种石油管道加热保温接头装置技术领域[0001]本发明涉及一种石油管道加热领域，具体涉及一种石油管道加热保温接头装置。背景技术[0002]石油加热保温管是一种用于开采石油的管材，但是目前市场上的是有保温管为钢管，这种钢管为双层管，中间为真空管，这种管的保温效果不好，而且不耐腐蚀，使用寿命短，对石油的加热主要是采用对石油管路进行加热，但该方法成本高，有污染，且不能使石油管路中的石油均匀受热，进而加热效果不理想，甚至有的石油加热管是将电电热丝直接安装在加热管的内腔，这样虽然解决了加热问题，但是石油是有多种易燃物质组成，而电电热丝可能会引燃石油，造成事故。[0003]另外，石油管道一般铺设在偏僻的地方，如果采用电能加热保温，会受到很大的空间限制，架设供电也会增加成本。发明内容[0004]本发明的目的即在于克服现有技术的不足，提供一种石油管道加热保温接头装置，解决对石油管道进行电加热受场地限制的问题，同时解决了现有加热技术不安全，容易造成火灾的问题。[0005]本发明的通过下述技术方案实现：一种石油管道加热保温接头装置，包括内钢质管道、外钢质管道、法兰接头、发电装置和加热装置，所述的内钢质管道设置在外钢质管道内，所述的内钢质管道和外钢质管道两端分别设置有法兰接头；所述的发电装置
