一种新型河道清淤设备及方法.pdf

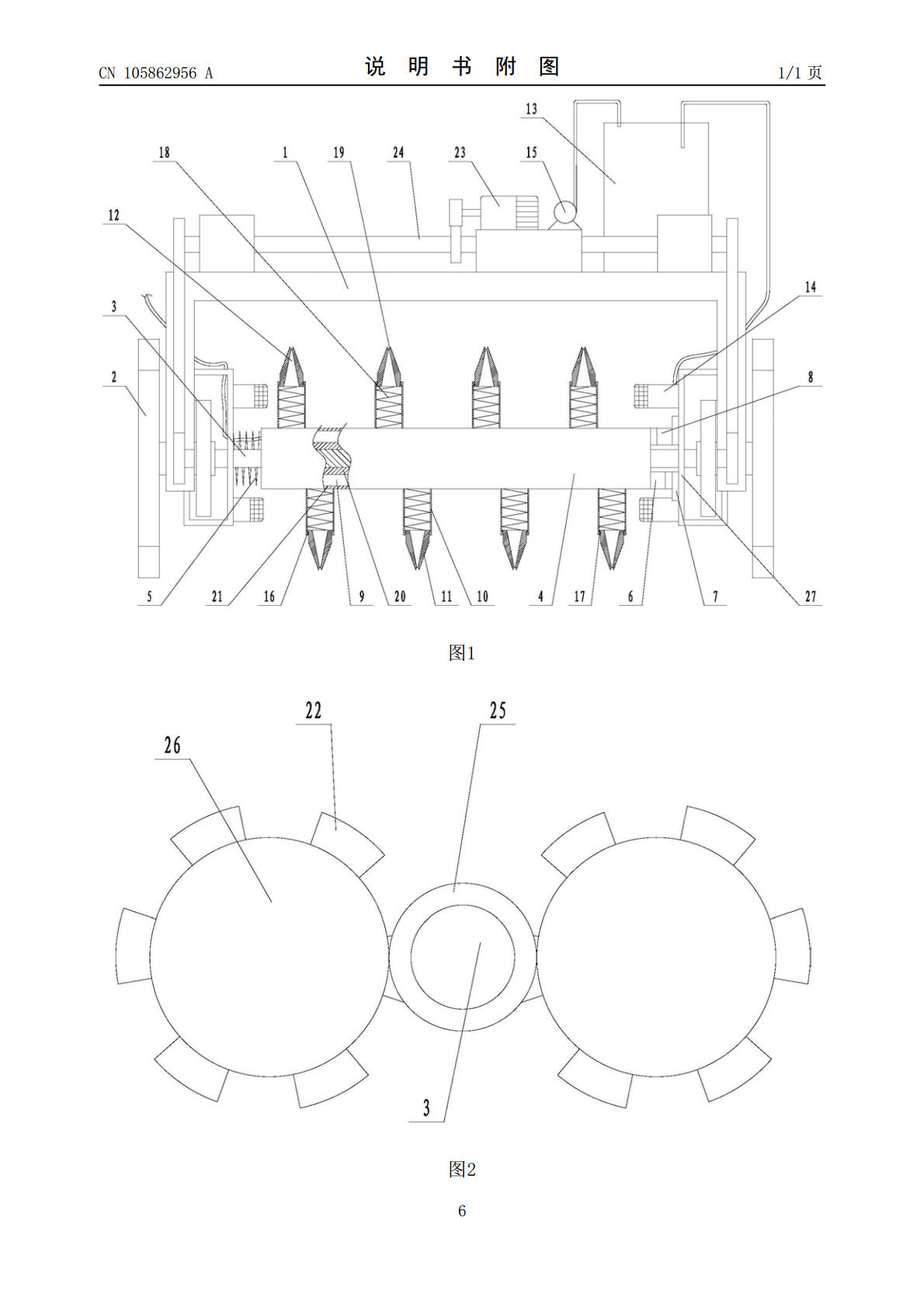

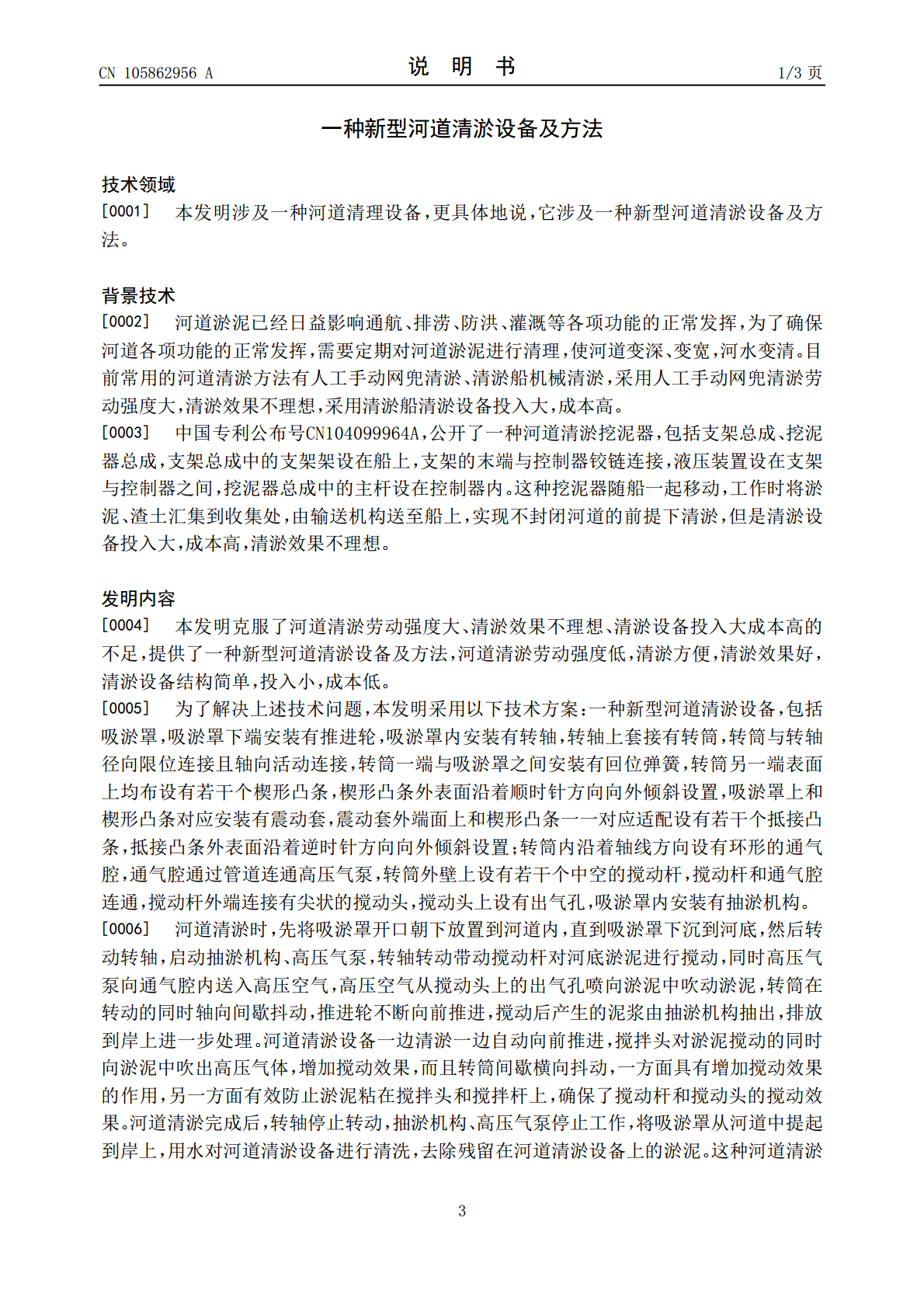

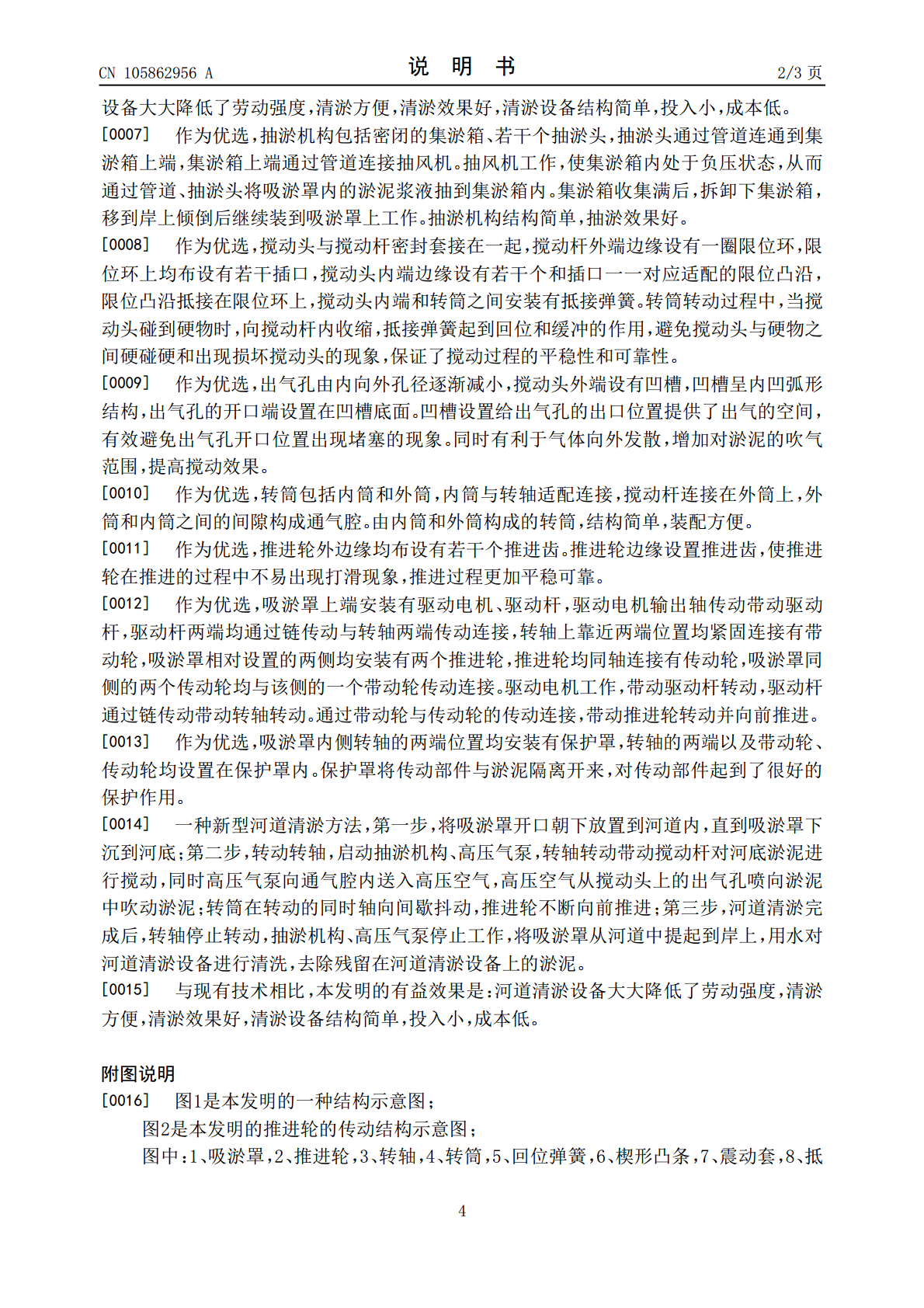

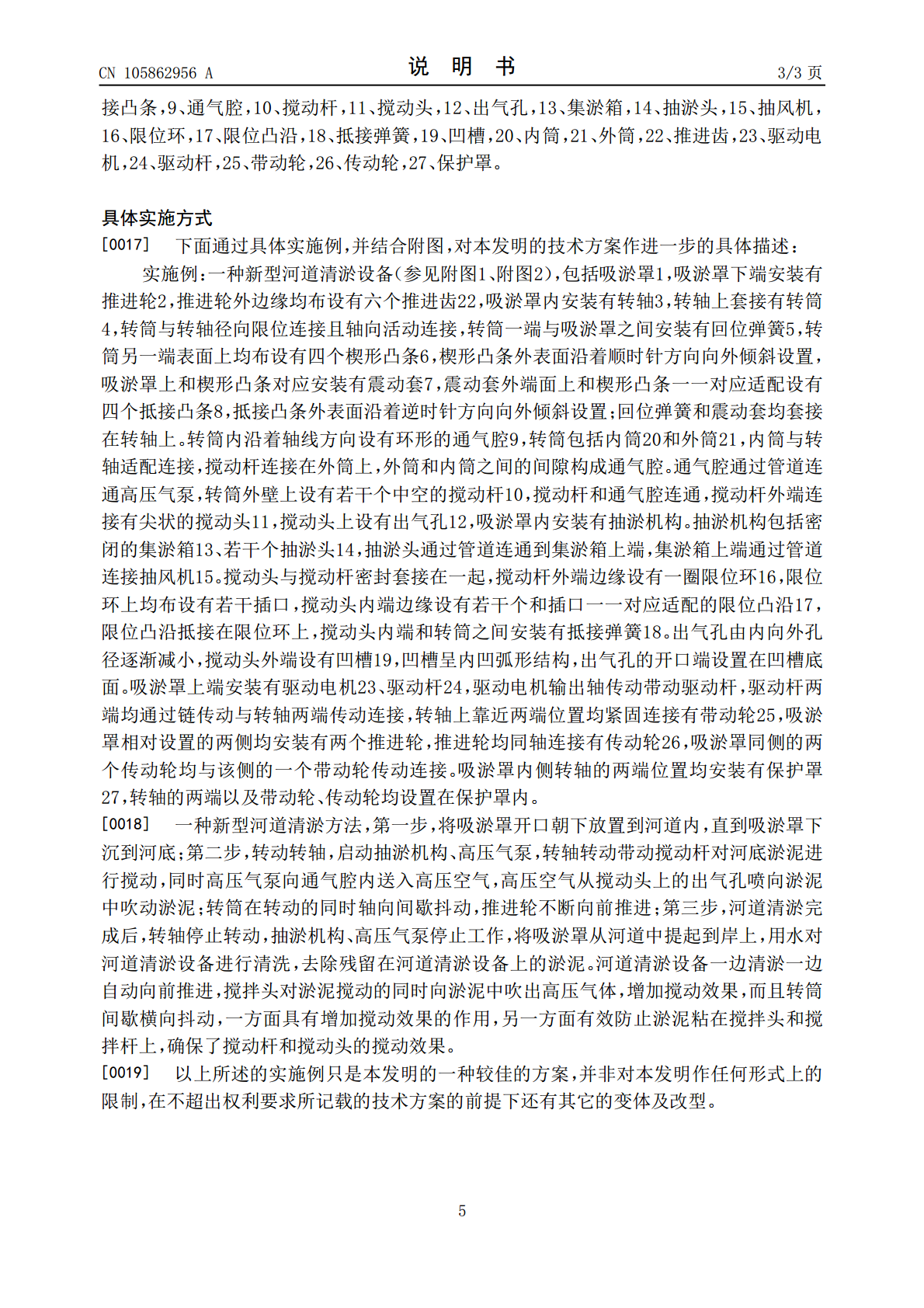

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105862956A(43)申请公布日2016.08.17(21)申请号201610187204.X(22)申请日2016.03.29(71)申请人浙江海洋学院地址316000浙江省舟山市普陀区朱家尖街道大同路127号(72)发明人刘梅陈庆国(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人尉伟敏(51)Int.Cl.E02F5/28(2006.01)E02F3/88(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种新型河道清淤设备及方法(57)摘要本发明公开了一种新型河道清淤设备及方法，旨在解决河道清淤劳动强度大、清淤效果不理想、清淤设备投入大成本高的不足。该发明包括吸淤罩，吸淤罩下端安装有推进轮，吸淤罩内安装有转轴，转轴上套接有转筒，转筒与转轴径向限位连接且轴向活动连接，转筒一端与吸淤罩之间安装有回位弹簧，转筒另一端表面上均布设有若干个楔形凸条，吸淤罩上和楔形凸条对应安装有震动套，震动套外端面上和楔形凸条一一对应适配设有若干个抵接凸条；转筒内沿着轴线方向设有环形的通气腔，通气腔通过管道连通高压气泵，转筒外壁上设有若干个中空的搅动杆，搅动杆和通气腔连通，搅动杆外端连接有尖状的搅动头，搅动头上设有出气孔，吸淤罩内安装有抽淤机构。CN105862956ACN105862956A权利要求书1/1页1.一种新型河道清淤设备，其特征是，包括吸淤罩，吸淤罩下端安装有推进轮，吸淤罩内安装有转轴，转轴上套接有转筒，转筒与转轴径向限位连接且轴向活动连接，转筒一端与吸淤罩之间安装有回位弹簧，转筒另一端表面上均布设有若干个楔形凸条，楔形凸条外表面沿着顺时针方向向外倾斜设置，吸淤罩上和楔形凸条对应安装有震动套，震动套外端面上和楔形凸条一一对应适配设有若干个抵接凸条，抵接凸条外表面沿着逆时针方向向外倾斜设置；转筒内沿着轴线方向设有环形的通气腔，通气腔通过管道连通高压气泵，转筒外壁上设有若干个中空的搅动杆，搅动杆和通气腔连通，搅动杆外端连接有尖状的搅动头，搅动头上设有出气孔，吸淤罩内安装有抽淤机构。2.根据权利要求1所述的一种新型河道清淤设备，其特征是，抽淤机构包括密闭的集淤箱、若干个抽淤头，抽淤头通过管道连通到集淤箱上端，集淤箱上端通过管道连接抽风机。3.根据权利要求1所述的一种新型河道清淤设备，其特征是，搅动头与搅动杆密封套接在一起，搅动杆外端边缘设有一圈限位环，限位环上均布设有若干插口，搅动头内端边缘设有若干个和插口一一对应适配的限位凸沿，限位凸沿抵接在限位环上，搅动头内端和转筒之间安装有抵接弹簧。4.根据权利要求1所述的一种新型河道清淤设备，其特征是，出气孔由内向外孔径逐渐减小，搅动头外端设有凹槽，凹槽呈内凹弧形结构，出气孔的开口端设置在凹槽底面。5.根据权利要求1所述的一种新型河道清淤设备，其特征是，转筒包括内筒和外筒，内筒与转轴适配连接，搅动杆连接在外筒上，外筒和内筒之间的间隙构成通气腔。6.根据权利要求1所述的一种新型河道清淤设备，其特征是，推进轮外边缘均布设有若干个推进齿。7.根据权利要求1至6任意一项所述的一种新型河道清淤设备，其特征是，吸淤罩上端安装有驱动电机、驱动杆，驱动电机输出轴传动带动驱动杆，驱动杆两端均通过链传动与转轴两端传动连接，转轴上靠近两端位置均紧固连接有带动轮，吸淤罩相对设置的两侧均安装有两个推进轮，推进轮均同轴连接有传动轮，吸淤罩同侧的两个传动轮均与该侧的一个带动轮传动连接。8.根据权利要求7所述的一种新型河道清淤设备，其特征是，吸淤罩内侧转轴的两端位置均安装有保护罩，转轴的两端以及带动轮、传动轮均设置在保护罩内。9.一种权利要求1所述的一种新型河道清淤方法，其特征是，第一步，将吸淤罩开口朝下放置到河道内，直到吸淤罩下沉到河底；第二步，转动转轴，启动抽淤机构、高压气泵，转轴转动带动搅动杆对河底淤泥进行搅动，同时高压气泵向通气腔内送入高压空气，高压空气从搅动头上的出气孔喷向淤泥中吹动淤泥；转筒在转动的同时轴向间歇抖动，推进轮不断向前推进；第三步，河道清淤完成后，转轴停止转动，抽淤机构、高压气泵停止工作，将吸淤罩从河道中提起到岸上，用水对河道清淤设备进行清洗，去除残留在河道清淤设备上的淤泥。2CN105862956A说明书1/3页一种新型河道清淤设备及方法技术领域[0001]本发明涉及一种河道清理设备，更具体地说，它涉及一种新型河道清淤设备及方法。背景技术[0002]河道淤泥已经日益影响通航、排涝、防洪、灌溉等各项功能的正常发挥，为了确保河道各项功能的正常发挥，需要定期对河道淤泥进行清理，使河道变深、变宽，河水变清。目前常用的河道清淤方法有人工手动网兜清淤、清淤船机械清淤，采用人工手动网兜清淤劳动强度大，清淤效
