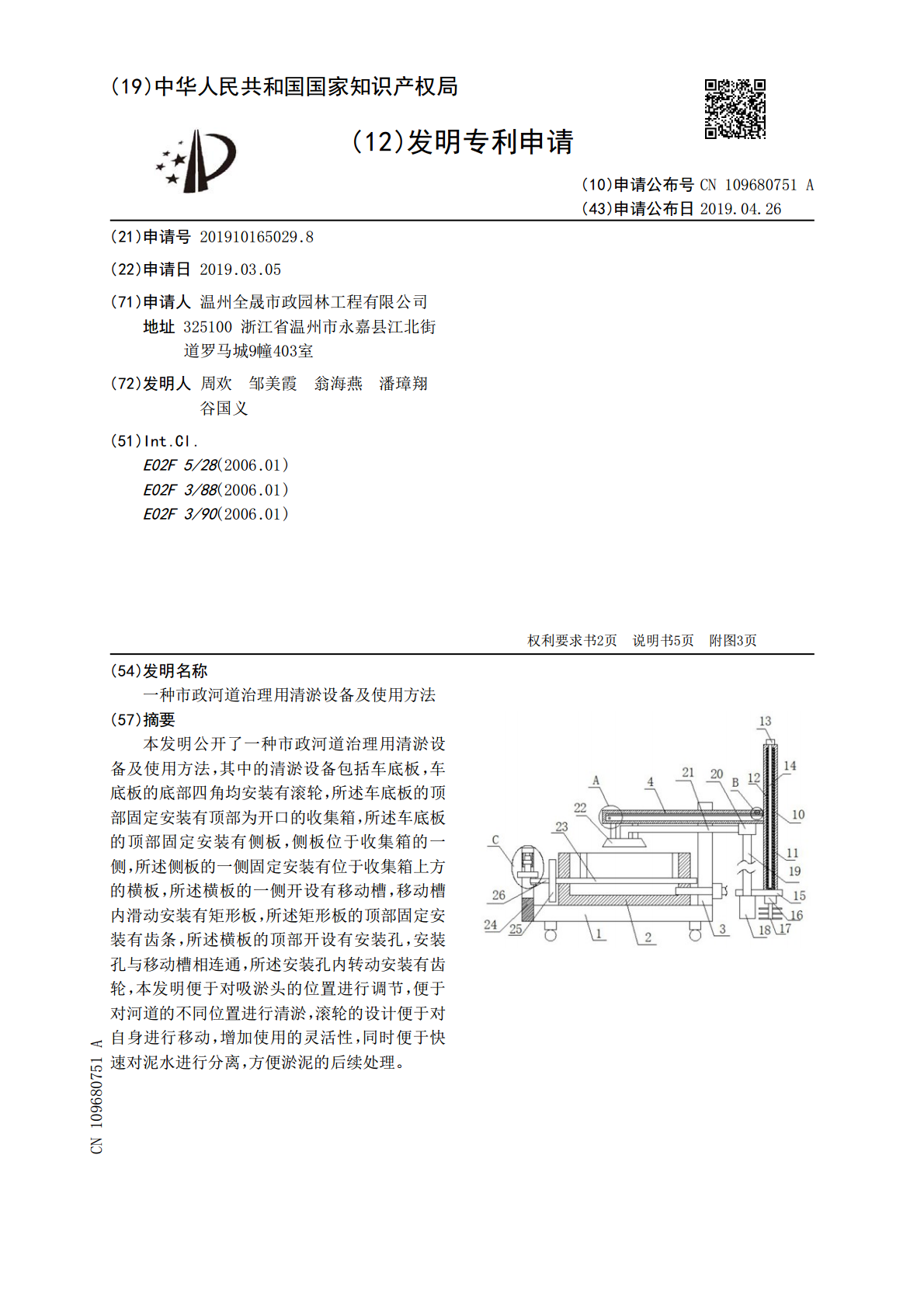

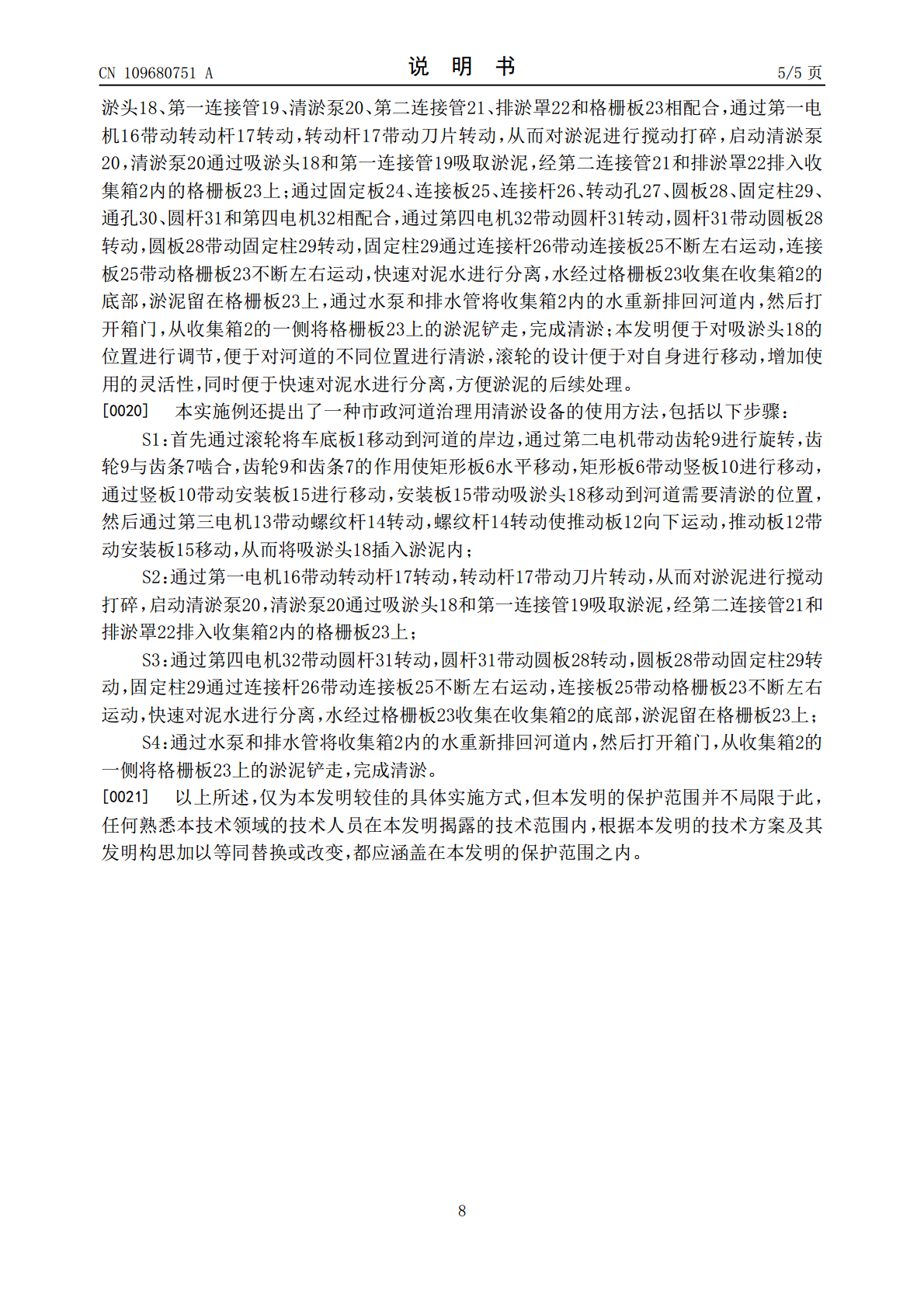

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109680751A(43)申请公布日2019.04.26(21)申请号201910165029.8(22)申请日2019.03.05(71)申请人温州全晟市政园林工程有限公司地址325100浙江省温州市永嘉县江北街道罗马城9幢403室(72)发明人周欢邹美霞翁海燕潘璋翔谷国义(51)Int.Cl.E02F5/28(2006.01)E02F3/88(2006.01)E02F3/90(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种市政河道治理用清淤设备及使用方法(57)摘要本发明公开了一种市政河道治理用清淤设备及使用方法，其中的清淤设备包括车底板，车底板的底部四角均安装有滚轮，所述车底板的顶部固定安装有顶部为开口的收集箱，所述车底板的顶部固定安装有侧板，侧板位于收集箱的一侧，所述侧板的一侧固定安装有位于收集箱上方的横板，所述横板的一侧开设有移动槽，移动槽内滑动安装有矩形板，所述矩形板的顶部固定安装有齿条，所述横板的顶部开设有安装孔，安装孔与移动槽相连通，所述安装孔内转动安装有齿轮，本发明便于对吸淤头的位置进行调节，便于对河道的不同位置进行清淤，滚轮的设计便于对自身进行移动，增加使用的灵活性，同时便于快速对泥水进行分离，方便淤泥的后续处理。CN109680751ACN109680751A权利要求书1/2页1.一种市政河道治理用清淤设备，包括车底板（1），车底板（1）的底部四角均安装有滚轮，其特征在于，所述车底板（1）的顶部固定安装有顶部为开口的收集箱（2），所述车底板（1）的顶部固定安装有侧板（3），侧板（3）位于收集箱（2）的一侧，所述侧板（3）的一侧固定安装有位于收集箱（2）上方的横板（4），所述横板（4）的一侧开设有移动槽（5），移动槽（5）内滑动安装有矩形板（6），所述矩形板（6）的顶部固定安装有齿条（7），所述横板（4）的顶部开设有安装孔（8），安装孔（8）与移动槽（5）相连通，所述安装孔（8）内转动安装有齿轮（9），齿轮（9）与齿条（7）相啮合，所述横板（4）的一侧安装有竖板（10），竖板（10）的一侧与矩形板（6）的一侧相焊接，所述竖板（10）的底部安装有安装板（15），安装板（15）的底部固定安装有第一电机（16），第一电机（16）的输出轴上固定安装有转动杆（17），转动杆（17）的外侧固定安装有多个刀片，所述竖板（10）的底部开设有矩形槽（11），矩形槽（11）内滑动安装有推动板（12），推动板（12）的底部与安装板（15）的顶部相焊接，所述安装板（15）的底部固定安装有吸淤头（18），所述横板（4）的底部固定安装有清淤泵（20），清淤泵（20）的进水口固定安装有第一连接管（19）的一端，第一连接管（19）的另一端与吸淤头（18）固定连接，所述清淤泵（20）的出水口固定安装有第二连接管（21）的一端，第二连接管（21）的另一端固定安装有排淤罩（22），排淤罩（22）位于收集箱（2）的上方，所述收集箱（2）的两侧内壁上均开设有滑孔，两个滑孔内滑动安装有同一个格栅板（23），格栅板（23）的一侧固定安装有连接板（25），连接板（25）位于收集箱（2）远离侧板（3）的一侧，所述连接板（25）远离格栅板（23）的一侧转动安装有连接杆（26）的一端，所述车底板（1）的一侧固定安装有固定板（24），固定板（24）上开设有转动孔（27），所述转动孔（27）内转动安装有圆板（28），圆板（28）的底部固定安装有固定柱（29），连接杆（26）的另一端与固定柱（29）转动连接。2.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述安装孔（8）的一侧内壁上固定安装有第二电机，第二电机的输出轴与齿轮（9）的一侧相焊接。3.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述竖板（10）的顶部固定安装有第三电机（13），第三电机（13）的输出轴上固定安装有螺纹杆（14），推动板（12）的顶部开设有螺纹槽，螺纹杆（14）与螺纹槽螺纹连接。4.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述侧板（3）远离收集箱（2）的一侧固定安装有水泵，水泵的进水口固定安装有排水管的一端，排水管的另一端位于收集箱（2）内。5.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述收集箱（2）的一侧开设有出口，收集箱（2）靠近出口的一侧铰接有箱门，箱门覆盖出口。6.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述横板（4）的底部固定安装有两个连接块，两个连接块的顶部均与排淤罩（22）的顶部相焊接。7.根据权利要求1所述的一种市政河道治理用清淤设备，其特征在于，所述固定板（24）的顶部开设有通孔（
