一种具有后油槽的双联齿轮.pdf

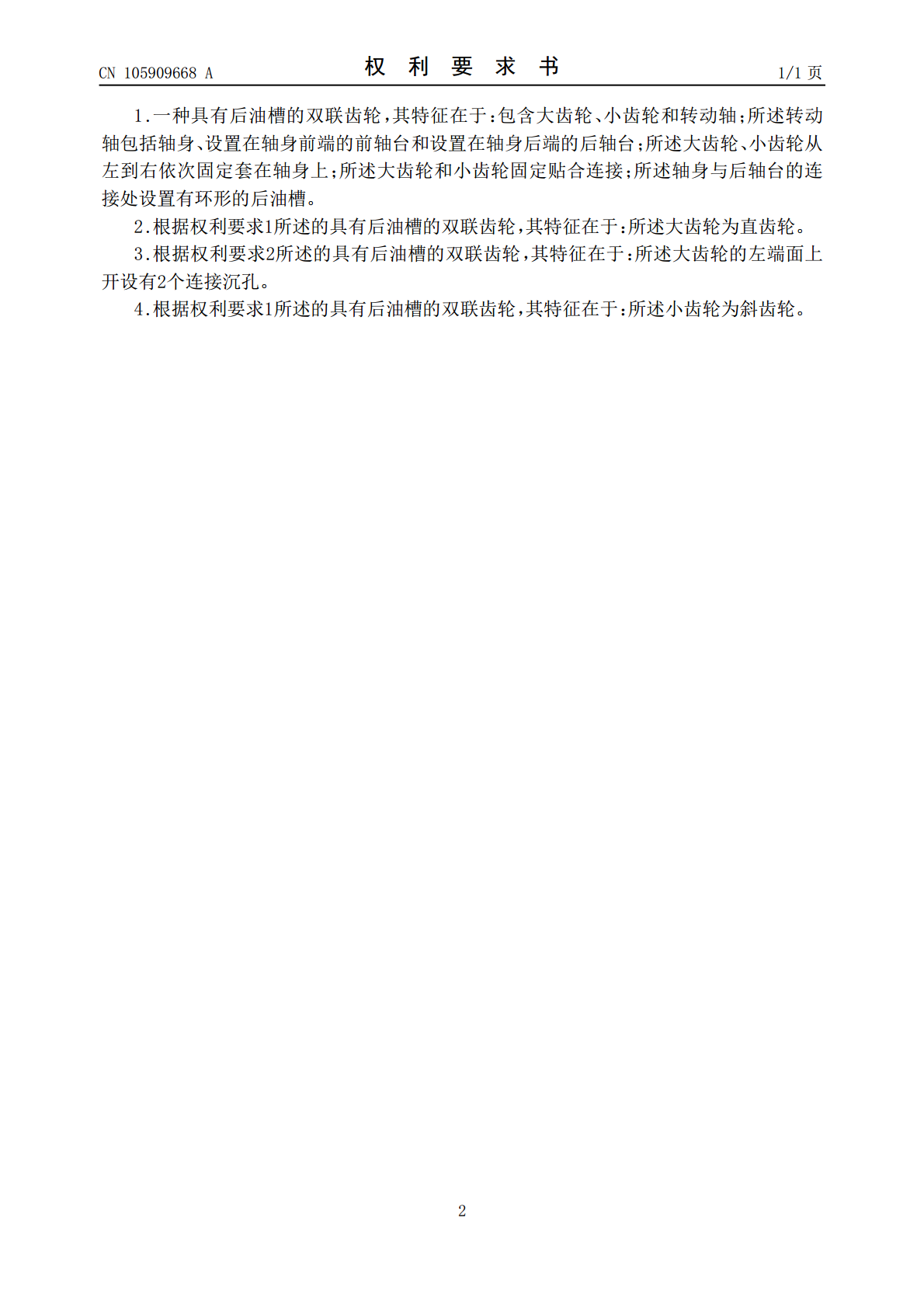

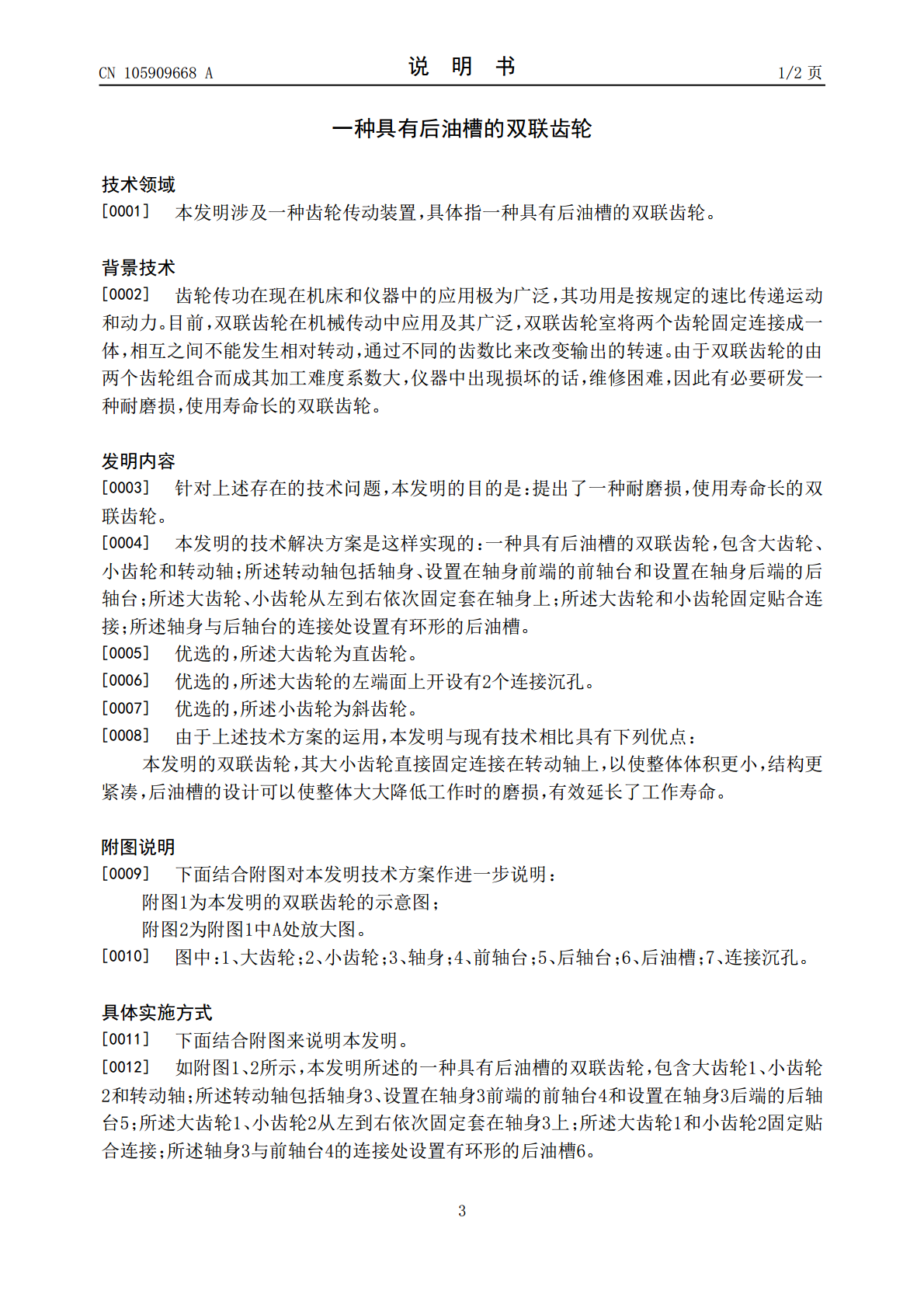

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105909668A(43)申请公布日2016.08.31(21)申请号201610373426.0(22)申请日2016.05.31(71)申请人苏州威富达精密机械制造有限公司地址215000江苏省苏州市相城经济开发区泰元路555号(72)发明人王磊磊(74)专利代理机构苏州铭浩知识产权代理事务所(普通合伙)32246代理人潘志渊(51)Int.Cl.F16C3/02(2006.01)F16H55/17(2006.01)F16D1/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种具有后油槽的双联齿轮(57)摘要本发明公开了一种具有后油槽的双联齿轮，包含大齿轮、小齿轮和转动轴；所述转动轴包括轴身、设置在轴身前端的前轴台和设置在轴身后端的后轴台；所述大齿轮、小齿轮从左到右依次固定套在轴身上；所述大齿轮和小齿轮固定贴合连接；所述轴身与后轴台的连接处设置有环形的后油槽；本发明的双联齿轮，其大小齿轮直接固定连接在转动轴上，以使整体体积更小，结构更紧凑，后油槽的设计可以使整体大大降低工作时的磨损，有效延长了工作寿命。CN105909668ACN105909668A权利要求书1/1页1.一种具有后油槽的双联齿轮，其特征在于：包含大齿轮、小齿轮和转动轴；所述转动轴包括轴身、设置在轴身前端的前轴台和设置在轴身后端的后轴台；所述大齿轮、小齿轮从左到右依次固定套在轴身上；所述大齿轮和小齿轮固定贴合连接；所述轴身与后轴台的连接处设置有环形的后油槽。2.根据权利要求1所述的具有后油槽的双联齿轮，其特征在于：所述大齿轮为直齿轮。3.根据权利要求2所述的具有后油槽的双联齿轮，其特征在于：所述大齿轮的左端面上开设有2个连接沉孔。4.根据权利要求1所述的具有后油槽的双联齿轮，其特征在于：所述小齿轮为斜齿轮。2CN105909668A说明书1/2页一种具有后油槽的双联齿轮技术领域[0001]本发明涉及一种齿轮传动装置，具体指一种具有后油槽的双联齿轮。背景技术[0002]齿轮传功在现在机床和仪器中的应用极为广泛，其功用是按规定的速比传递运动和动力。目前，双联齿轮在机械传动中应用及其广泛，双联齿轮室将两个齿轮固定连接成一体，相互之间不能发生相对转动，通过不同的齿数比来改变输出的转速。由于双联齿轮的由两个齿轮组合而成其加工难度系数大，仪器中出现损坏的话，维修困难，因此有必要研发一种耐磨损，使用寿命长的双联齿轮。发明内容[0003]针对上述存在的技术问题，本发明的目的是：提出了一种耐磨损，使用寿命长的双联齿轮。[0004]本发明的技术解决方案是这样实现的：一种具有后油槽的双联齿轮，包含大齿轮、小齿轮和转动轴；所述转动轴包括轴身、设置在轴身前端的前轴台和设置在轴身后端的后轴台；所述大齿轮、小齿轮从左到右依次固定套在轴身上；所述大齿轮和小齿轮固定贴合连接；所述轴身与后轴台的连接处设置有环形的后油槽。[0005]优选的，所述大齿轮为直齿轮。[0006]优选的，所述大齿轮的左端面上开设有2个连接沉孔。[0007]优选的，所述小齿轮为斜齿轮。[0008]由于上述技术方案的运用，本发明与现有技术相比具有下列优点：本发明的双联齿轮，其大小齿轮直接固定连接在转动轴上，以使整体体积更小，结构更紧凑，后油槽的设计可以使整体大大降低工作时的磨损，有效延长了工作寿命。附图说明[0009]下面结合附图对本发明技术方案作进一步说明：附图1为本发明的双联齿轮的示意图；附图2为附图1中A处放大图。[0010]图中：1、大齿轮；2、小齿轮；3、轴身；4、前轴台；5、后轴台；6、后油槽；7、连接沉孔。具体实施方式[0011]下面结合附图来说明本发明。[0012]如附图1、2所示，本发明所述的一种具有后油槽的双联齿轮，包含大齿轮1、小齿轮2和转动轴；所述转动轴包括轴身3、设置在轴身3前端的前轴台4和设置在轴身3后端的后轴台5；所述大齿轮1、小齿轮2从左到右依次固定套在轴身3上；所述大齿轮1和小齿轮2固定贴合连接；所述轴身3与前轴台4的连接处设置有环形的后油槽6。3CN105909668A说明书2/2页[0013]进一步的说明，所述大齿轮1为直齿轮，所述大齿轮的左端面上开设有2个连接沉孔7，所述小齿轮2为斜齿轮。[0014]本发明的双联齿轮，其大小齿轮直接固定连接在转动轴上，以使整体体积更小，结构更紧凑，后油槽的设计可以使整体大大降低工作时的磨损，有效延长了工作寿命。[0015]上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。4CN10590966
