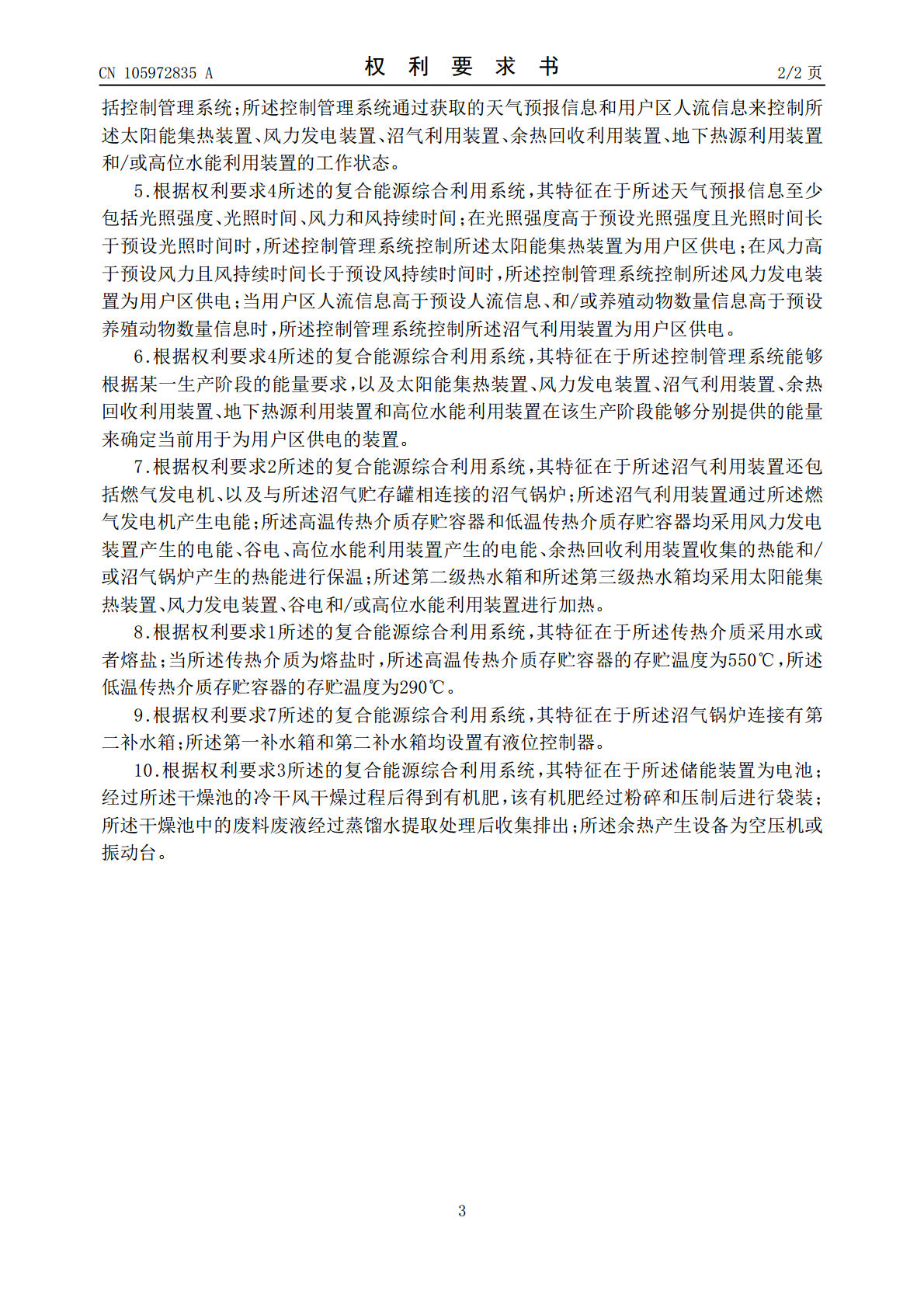

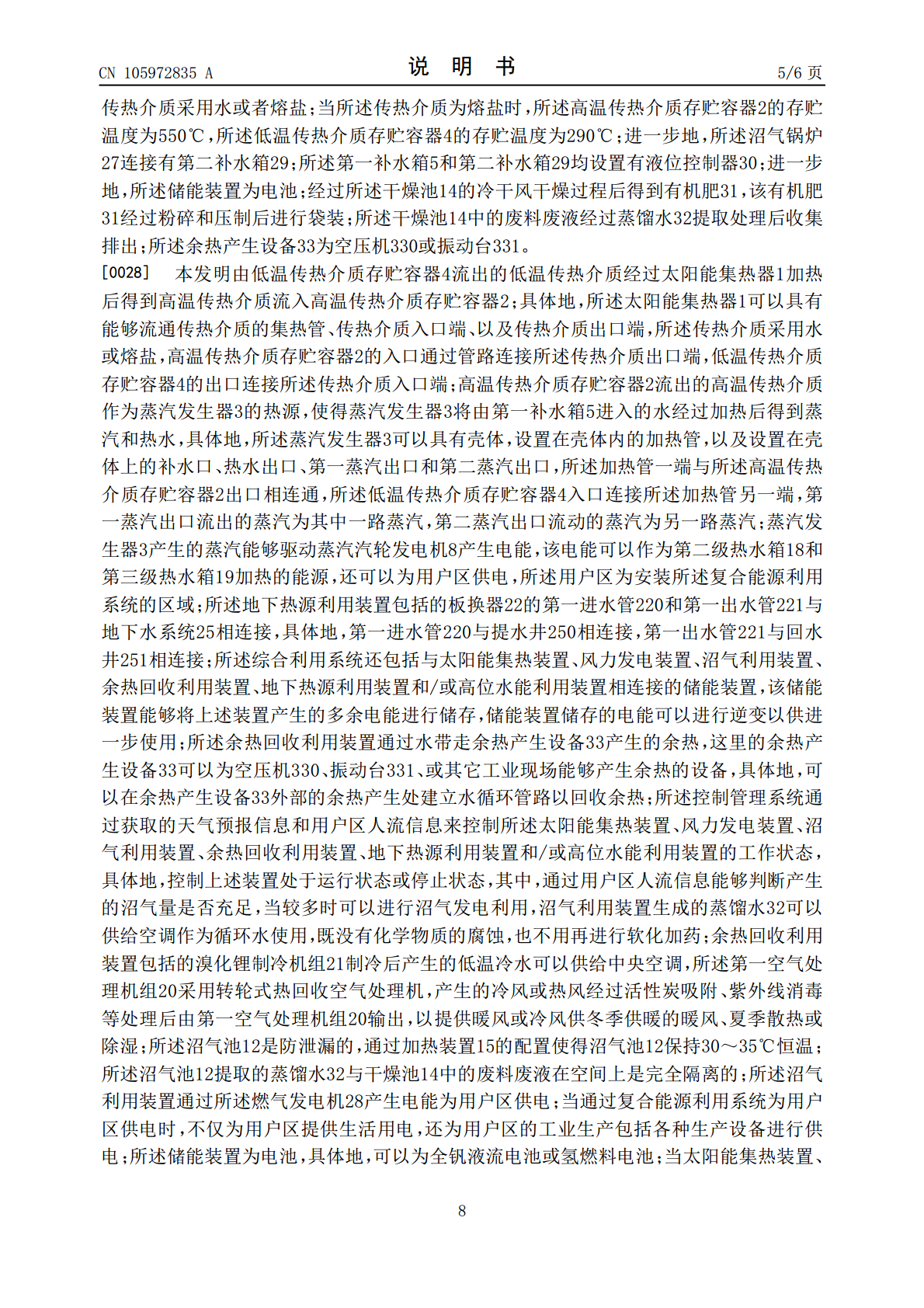

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105972835A(43)申请公布日2016.09.28(21)申请号201610289479.4F24J3/08(2006.01)(22)申请日2016.05.04F24J2/40(2006.01)F22B33/00(2006.01)(71)申请人大连光洋科技集团有限公司F01D15/10(2006.01)地址116600辽宁省大连市金州新区龙泉F03D9/25(2016.01)街6号F28D20/00(2006.01)(72)发明人于德海李国学王伟王琛H02J7/00(2006.01)于正午G05B19/418(2006.01)(74)专利代理机构大连东方专利代理有限责任公司21212代理人李馨李洪福(51)Int.Cl.F24J2/04(2006.01)F24J2/07(2006.01)F24H1/00(2006.01)F25B15/06(2006.01)权利要求书2页说明书6页附图5页(54)发明名称复合能源综合利用系统(57)摘要本发明公开了一种复合能源综合利用系统，包括太阳能集热装置、风力发电装置、沼气利用装置、余热回收利用装置和地下热源利用装置中的至少两种；太阳能集热装置包括太阳能集热器、高温传热介质存贮容器、蒸汽发生器、低温传热介质存贮容器、第一补水箱、第一减压器、多个蒸汽分配器、蒸汽汽轮发电机；沼气利用装置包括沼气池、沼气贮存罐、干燥池和加热装置；余热回收利用装置包括热交换器、第一级热水箱、第二级热水箱、第三级热水箱、第一空气处理机组和溴化锂制冷机组；本发明将多种自然能源与生物能源及储能技术相结合，通过控制管理系统结合天气预报信息、人流信息和养殖动物数量信息等来调配各种能源，使得各种能源更加合理有效的复合。CN105972835ACN105972835A权利要求书1/2页1.一种复合能源综合利用系统，其特征在于所述综合利用系统包括太阳能集热装置、风力发电装置、沼气利用装置、余热回收利用装置和地下热源利用装置中的至少两种；所述太阳能集热装置包括太阳能集热器、高温传热介质存贮容器、蒸汽发生器、低温传热介质存贮容器、第一补水箱、第一减压器、多个蒸汽分配器、蒸汽汽轮发电机、热水收集器、水泵和多个热水分配器；在所述太阳能集热器中流通的传热介质经过太阳能集热器加热后进入高温传热介质存贮容器，由高温传热介质存贮容器流出的传热介质进入所述蒸汽发生器并将其携带的热量作为热源，使得蒸汽发生器将由第一补水箱进入的水经过加热后得到蒸汽和热水；得到的蒸汽分为两路流出，其中一路蒸汽经由第一减压器和多个蒸汽分配器后得到工业用蒸汽和生活用蒸汽，另外一路蒸汽经由第二减压器后驱动所述蒸汽汽轮发电机；得到的热水由蒸汽发生器流出后进入热水收集器储存，所述热水收集器中储存的热水经由水泵和多个热水分配器后得到工业用热水和生活用热水；所述蒸汽汽轮发电机产生的电能能够作为所述热水收集器保温和所述水泵工作的能源；所述沼气利用装置包括沼气池、沼气贮存罐、干燥池和用于给所述沼气池加热的加热装置；所述沼气池具有内胆、置于内胆内的搅拌装置、设置在所述内胆外表面的保温层、沼气排气口、废料废液排出口和进水口；所述进水口与所述余热回收装置所包括的第一级热水箱相连接；所述沼气贮存罐与所述沼气排气口相连接；所述干燥池与所述废料废液排出口相连接；所述干燥池采用冷干风进行干燥过程，并具有封闭式结构；所述余热回收利用装置包括热交换器、第一级热水箱、第二级热水箱、第三级热水箱、第一空气处理机组和溴化锂制冷机组；通过水带走余热产生设备产生的余热；带有余热的水进入所述热交换器并与在所述热交换器具备的冷水管路中流通的冷水进行热交换后流出；所述冷水管路与所述第一级热水箱相连通；所述第二级热水箱与所述第一级热水箱相连通；所述第三级热水箱与所述第二级热水箱相连通；所述第二级热水箱储存的热水由第二级热水箱流出后进入所述第一空气处理机组作为热媒，进而第一空气处理机组产生热风；所述第三级热水箱储存的热水由第三级热水箱流出后进入所述溴化锂制冷机组作为制冷循环热源，所述溴化锂制冷机组制冷后产生的低温冷水进入所述第一空气处理机组作为冷媒，进而所述第一空气处理机组产生冷风；所述地下热源利用装置包括板换器、水源热泵、贮水箱和水循环通道与所述贮水箱相连接的第二空气处理机；所述板换器具备的第一进水管和第一出水管与地下水系统相连接；所述水源热泵具备的第一进水口连接所述板换器的第二出水管；所述水源热泵具备的第一出水口连接所述板换器的第二进水管；所述水源热泵具备的第二出水口和第二进水口连接贮水箱。2.根据权利要求1所述的复合能源综合利用系统，其特征在于所述综合利用系统还包括高位水能利用装置。3.根据权利要求2所述的复合能源综合利用系统，其特征
