一种不锈钢餐具自动抛光机的打蜡机构.pdf

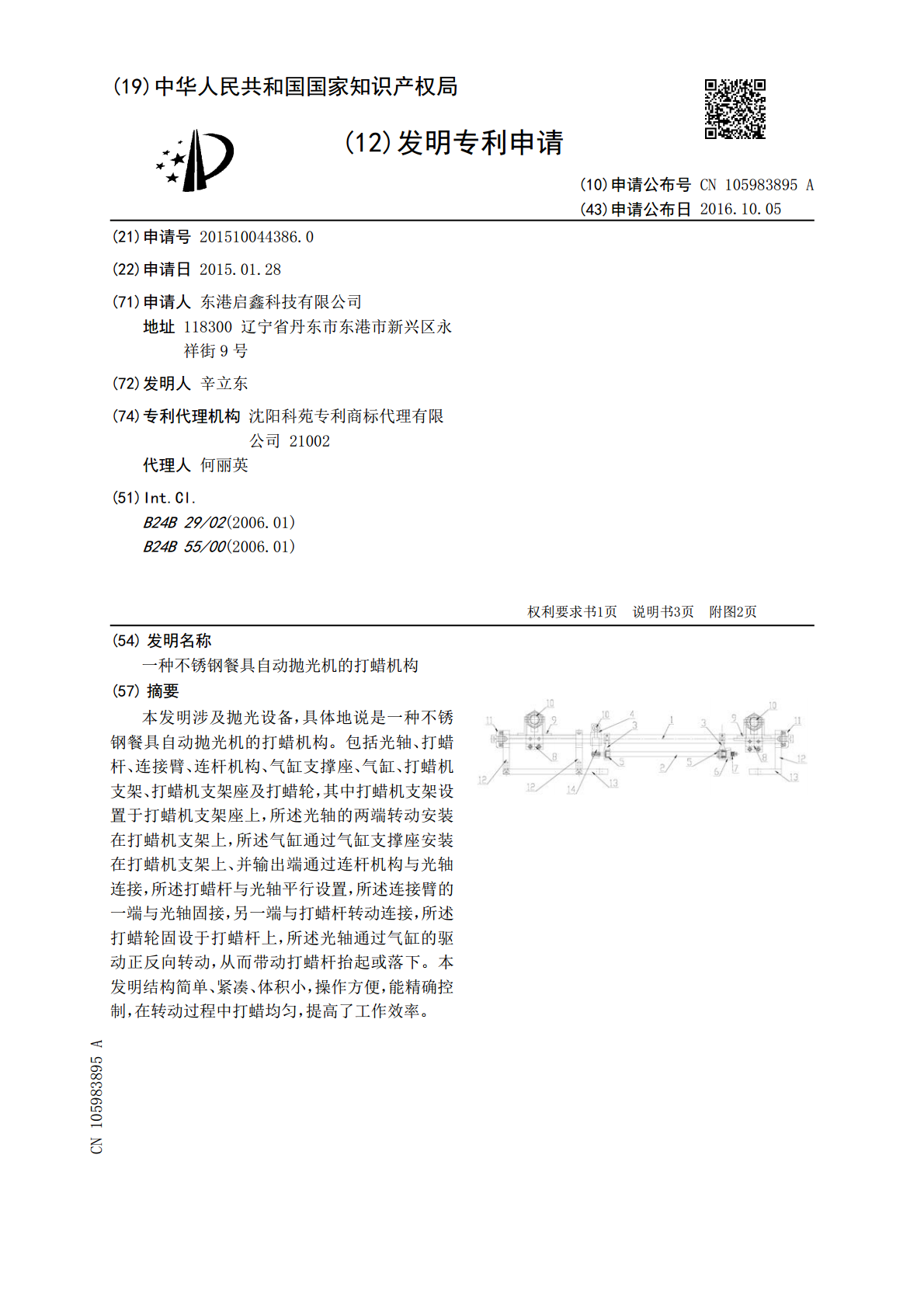

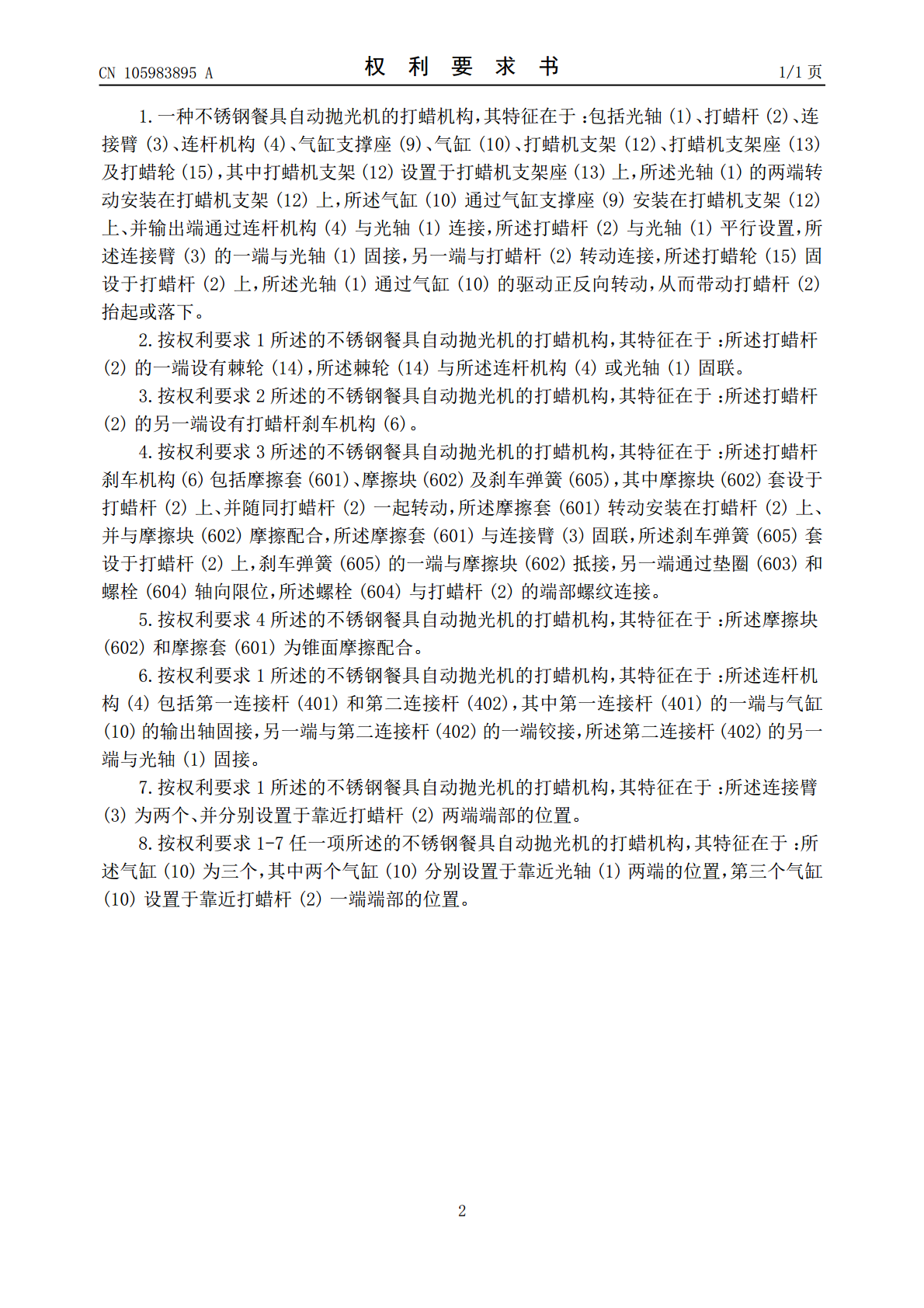

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105983895A(43)申请公布日2016.10.05(21)申请号201510044386.0(22)申请日2015.01.28(71)申请人东港启鑫科技有限公司地址118300辽宁省丹东市东港市新兴区永祥街9号(72)发明人辛立东(74)专利代理机构沈阳科苑专利商标代理有限公司21002代理人何丽英(51)Int.Cl.B24B29/02(2006.01)B24B55/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种不锈钢餐具自动抛光机的打蜡机构(57)摘要本发明涉及抛光设备，具体地说是一种不锈钢餐具自动抛光机的打蜡机构。包括光轴、打蜡杆、连接臂、连杆机构、气缸支撑座、气缸、打蜡机支架、打蜡机支架座及打蜡轮，其中打蜡机支架设置于打蜡机支架座上，所述光轴的两端转动安装在打蜡机支架上，所述气缸通过气缸支撑座安装在打蜡机支架上、并输出端通过连杆机构与光轴连接，所述打蜡杆与光轴平行设置，所述连接臂的一端与光轴固接，另一端与打蜡杆转动连接，所述打蜡轮固设于打蜡杆上，所述光轴通过气缸的驱动正反向转动，从而带动打蜡杆抬起或落下。本发明结构简单、紧凑、体积小，操作方便，能精确控制，在转动过程中打蜡均匀，提高了工作效率。CN105983895ACN105983895A权利要求书1/1页1.一种不锈钢餐具自动抛光机的打蜡机构，其特征在于：包括光轴(1)、打蜡杆(2)、连接臂(3)、连杆机构(4)、气缸支撑座(9)、气缸(10)、打蜡机支架(12)、打蜡机支架座(13)及打蜡轮(15)，其中打蜡机支架(12)设置于打蜡机支架座(13)上，所述光轴(1)的两端转动安装在打蜡机支架(12)上，所述气缸(10)通过气缸支撑座(9)安装在打蜡机支架(12)上、并输出端通过连杆机构(4)与光轴(1)连接，所述打蜡杆(2)与光轴(1)平行设置，所述连接臂(3)的一端与光轴(1)固接，另一端与打蜡杆(2)转动连接，所述打蜡轮(15)固设于打蜡杆(2)上，所述光轴(1)通过气缸(10)的驱动正反向转动，从而带动打蜡杆(2)抬起或落下。2.按权利要求1所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述打蜡杆(2)的一端设有棘轮(14)，所述棘轮(14)与所述连杆机构(4)或光轴(1)固联。3.按权利要求2所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述打蜡杆(2)的另一端设有打蜡杆刹车机构(6)。4.按权利要求3所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述打蜡杆刹车机构(6)包括摩擦套(601)、摩擦块(602)及刹车弹簧(605)，其中摩擦块(602)套设于打蜡杆(2)上、并随同打蜡杆(2)一起转动，所述摩擦套(601)转动安装在打蜡杆(2)上、并与摩擦块(602)摩擦配合，所述摩擦套(601)与连接臂(3)固联，所述刹车弹簧(605)套设于打蜡杆(2)上，刹车弹簧(605)的一端与摩擦块(602)抵接，另一端通过垫圈(603)和螺栓(604)轴向限位，所述螺栓(604)与打蜡杆(2)的端部螺纹连接。5.按权利要求4所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述摩擦块(602)和摩擦套(601)为锥面摩擦配合。6.按权利要求1所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述连杆机构(4)包括第一连接杆(401)和第二连接杆(402)，其中第一连接杆(401)的一端与气缸(10)的输出轴固接，另一端与第二连接杆(402)的一端铰接，所述第二连接杆(402)的另一端与光轴(1)固接。7.按权利要求1所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述连接臂(3)为两个、并分别设置于靠近打蜡杆(2)两端端部的位置。8.按权利要求1-7任一项所述的不锈钢餐具自动抛光机的打蜡机构，其特征在于：所述气缸(10)为三个，其中两个气缸(10)分别设置于靠近光轴(1)两端的位置，第三个气缸(10)设置于靠近打蜡杆(2)一端端部的位置。2CN105983895A说明书1/3页一种不锈钢餐具自动抛光机的打蜡机构技术领域[0001]本发明涉及抛光设备，具体地说是一种不锈钢餐具自动抛光机的打蜡机构。背景技术[0002]目前，大部分不锈钢餐具厂使用的抛光设备多为半自动，每台抛光设备都由一个工人单独操作。随着人工成本越来越高，作为一个人工密集型行业在现有情况下生产成本越来越高，利润越来越低。现有餐具抛光设备效率低下，效果差，加工后的产品质量不能保证一致性。原使用的打蜡机为机械臂式，打蜡不均匀运动比较笨拙。发明内容[0003]针对上述问题，本发明的目的在于提供一种不锈钢餐具自动抛光机的打蜡机构。[0004]为了实现上述目的，本发明采用以下技术方案：[
