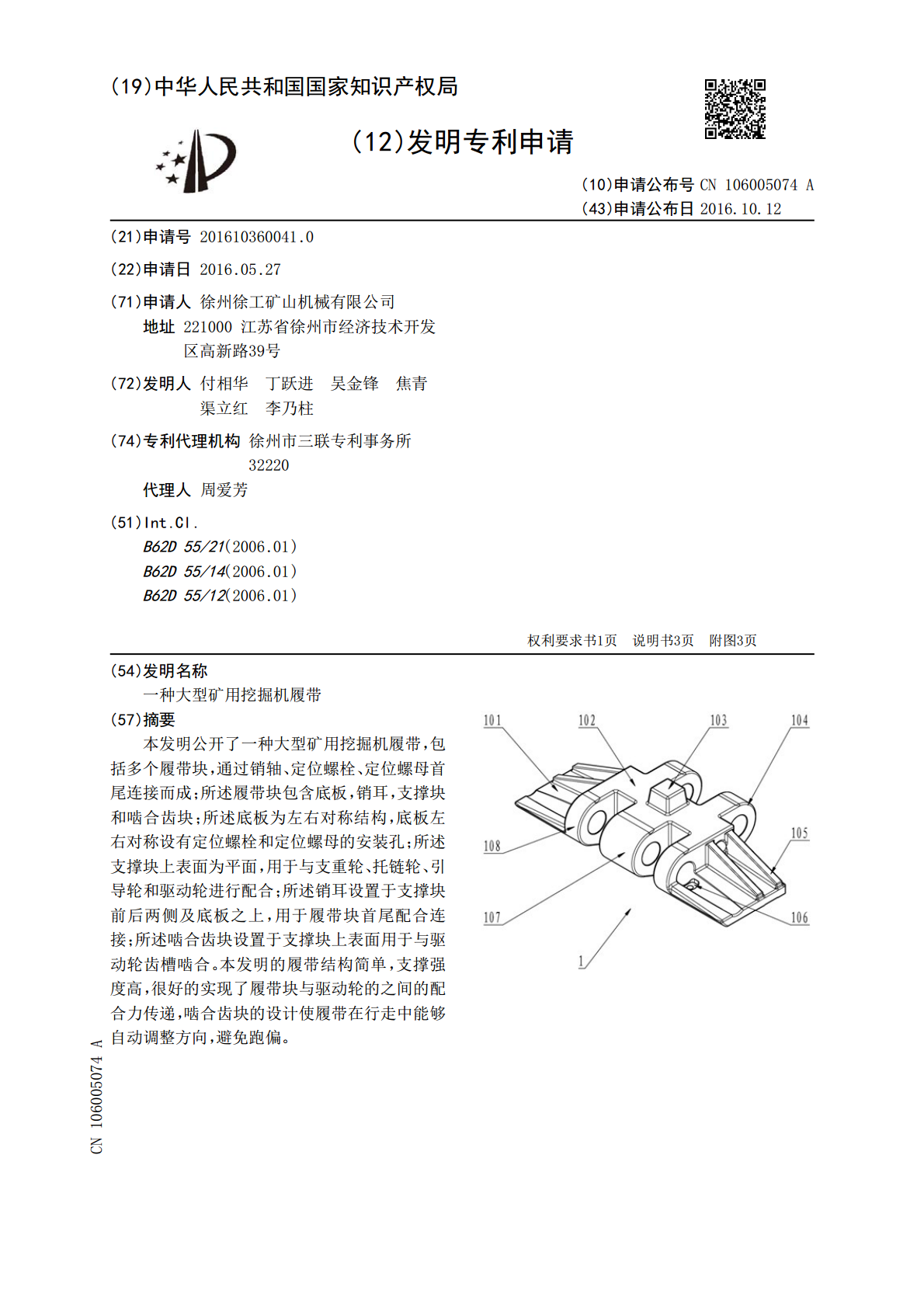

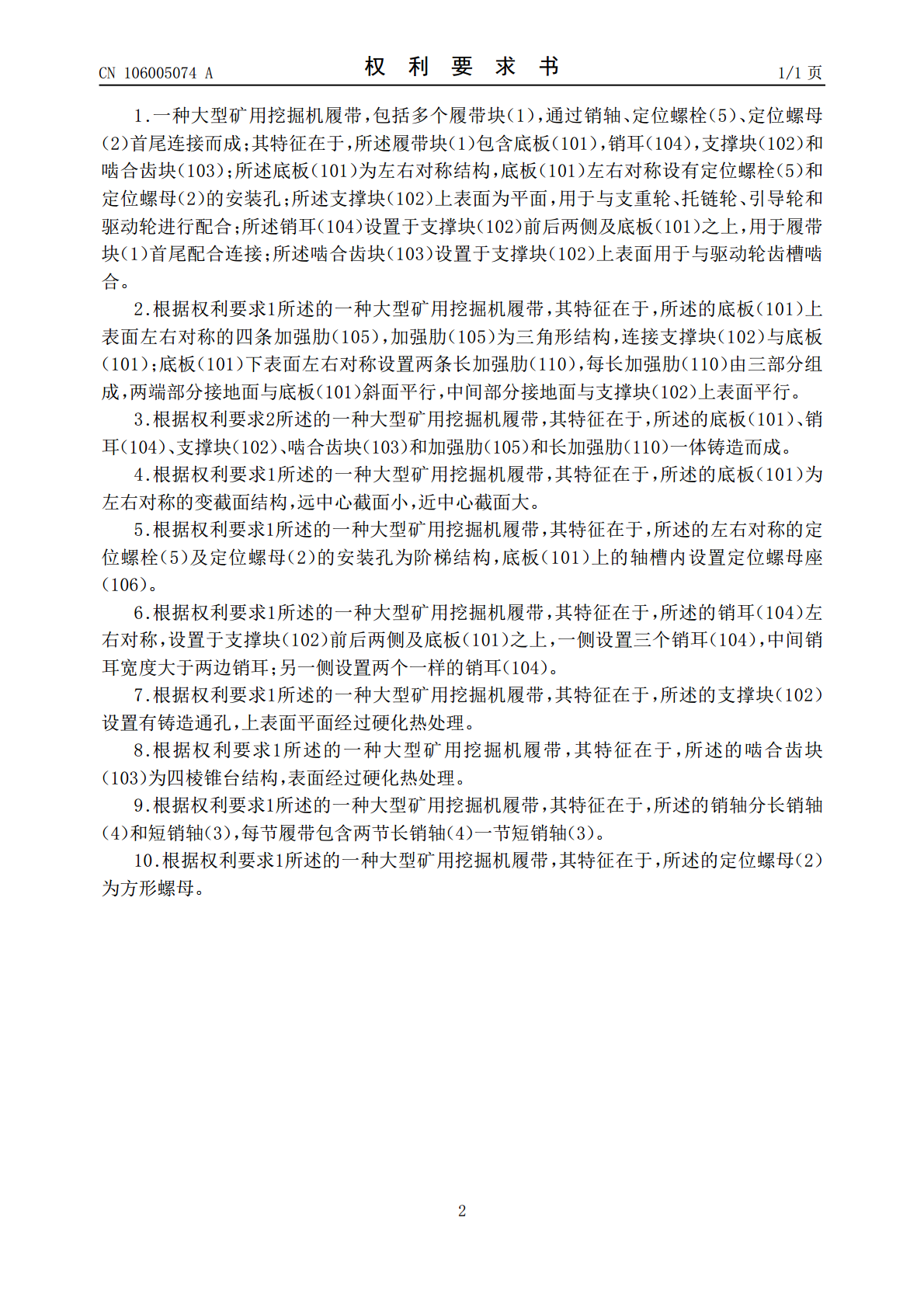

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106005074A(43)申请公布日2016.10.12(21)申请号201610360041.0(22)申请日2016.05.27(71)申请人徐州徐工矿山机械有限公司地址221000江苏省徐州市经济技术开发区高新路39号(72)发明人付相华丁跃进吴金锋焦青渠立红李乃柱(74)专利代理机构徐州市三联专利事务所32220代理人周爱芳(51)Int.Cl.B62D55/21(2006.01)B62D55/14(2006.01)B62D55/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种大型矿用挖掘机履带(57)摘要本发明公开了一种大型矿用挖掘机履带，包括多个履带块，通过销轴、定位螺栓、定位螺母首尾连接而成；所述履带块包含底板，销耳，支撑块和啮合齿块；所述底板为左右对称结构，底板左右对称设有定位螺栓和定位螺母的安装孔；所述支撑块上表面为平面，用于与支重轮、托链轮、引导轮和驱动轮进行配合；所述销耳设置于支撑块前后两侧及底板之上，用于履带块首尾配合连接；所述啮合齿块设置于支撑块上表面用于与驱动轮齿槽啮合。本发明的履带结构简单，支撑强度高，很好的实现了履带块与驱动轮的之间的配合力传递，啮合齿块的设计使履带在行走中能够自动调整方向，避免跑偏。CN106005074ACN106005074A权利要求书1/1页1.一种大型矿用挖掘机履带，包括多个履带块（1），通过销轴、定位螺栓（5）、定位螺母（2）首尾连接而成；其特征在于，所述履带块（1）包含底板（101），销耳（104），支撑块（102）和啮合齿块（103）；所述底板（101）为左右对称结构，底板（101）左右对称设有定位螺栓（5）和定位螺母（2）的安装孔；所述支撑块（102）上表面为平面，用于与支重轮、托链轮、引导轮和驱动轮进行配合；所述销耳（104）设置于支撑块（102）前后两侧及底板（101）之上，用于履带块（1）首尾配合连接；所述啮合齿块（103）设置于支撑块（102）上表面用于与驱动轮齿槽啮合。2.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的底板（101）上表面左右对称的四条加强肋（105），加强肋（105）为三角形结构，连接支撑块（102）与底板（101）；底板（101）下表面左右对称设置两条长加强肋（110），每长加强肋（110）由三部分组成，两端部分接地面与底板（101）斜面平行，中间部分接地面与支撑块（102）上表面平行。3.根据权利要求2所述的一种大型矿用挖掘机履带，其特征在于，所述的底板（101）、销耳（104）、支撑块（102）、啮合齿块（103）和加强肋（105）和长加强肋（110）一体铸造而成。4.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的底板（101）为左右对称的变截面结构，远中心截面小，近中心截面大。5.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的左右对称的定位螺栓（5）及定位螺母（2）的安装孔为阶梯结构，底板（101）上的轴槽内设置定位螺母座（106）。6.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的销耳（104）左右对称，设置于支撑块（102）前后两侧及底板（101）之上，一侧设置三个销耳（104），中间销耳宽度大于两边销耳；另一侧设置两个一样的销耳（104）。7.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的支撑块（102）设置有铸造通孔，上表面平面经过硬化热处理。8.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的啮合齿块（103）为四棱锥台结构，表面经过硬化热处理。9.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的销轴分长销轴（4）和短销轴（3），每节履带包含两节长销轴（4）一节短销轴（3）。10.根据权利要求1所述的一种大型矿用挖掘机履带，其特征在于，所述的定位螺母（2）为方形螺母。2CN106005074A说明书1/3页一种大型矿用挖掘机履带技术领域[0001]本发明涉及一种工程机械履带，具体是一种大型矿用挖掘机履带。背景技术[0002]超大型工程机械在施工过程中带载行走，行走装置的运行平稳性和可靠性是安全施工的重要保证因素。[0003]工程机械的行走装置一般由驱动轮、支重轮、拖链轮、引导轮和履带，即“四轮一带”组成。其中履带是重要的组成部分，是将行走马达的驱动力转换为整机行走动力的载体。履带与驱动轮的正确啮合，与支重轮、拖链轮和引导轮的合理配合是行走装置运行平稳可靠的关键因素。另外，超大型工程机械履带块承受巨大的驱动力及整机的操作重量，因此履带需要有足够的支撑强度。[0004]目前，工程机械用履带主要由链轨和履带板用螺
