通道式轴承内圈自动清洗机的推料装置.pdf

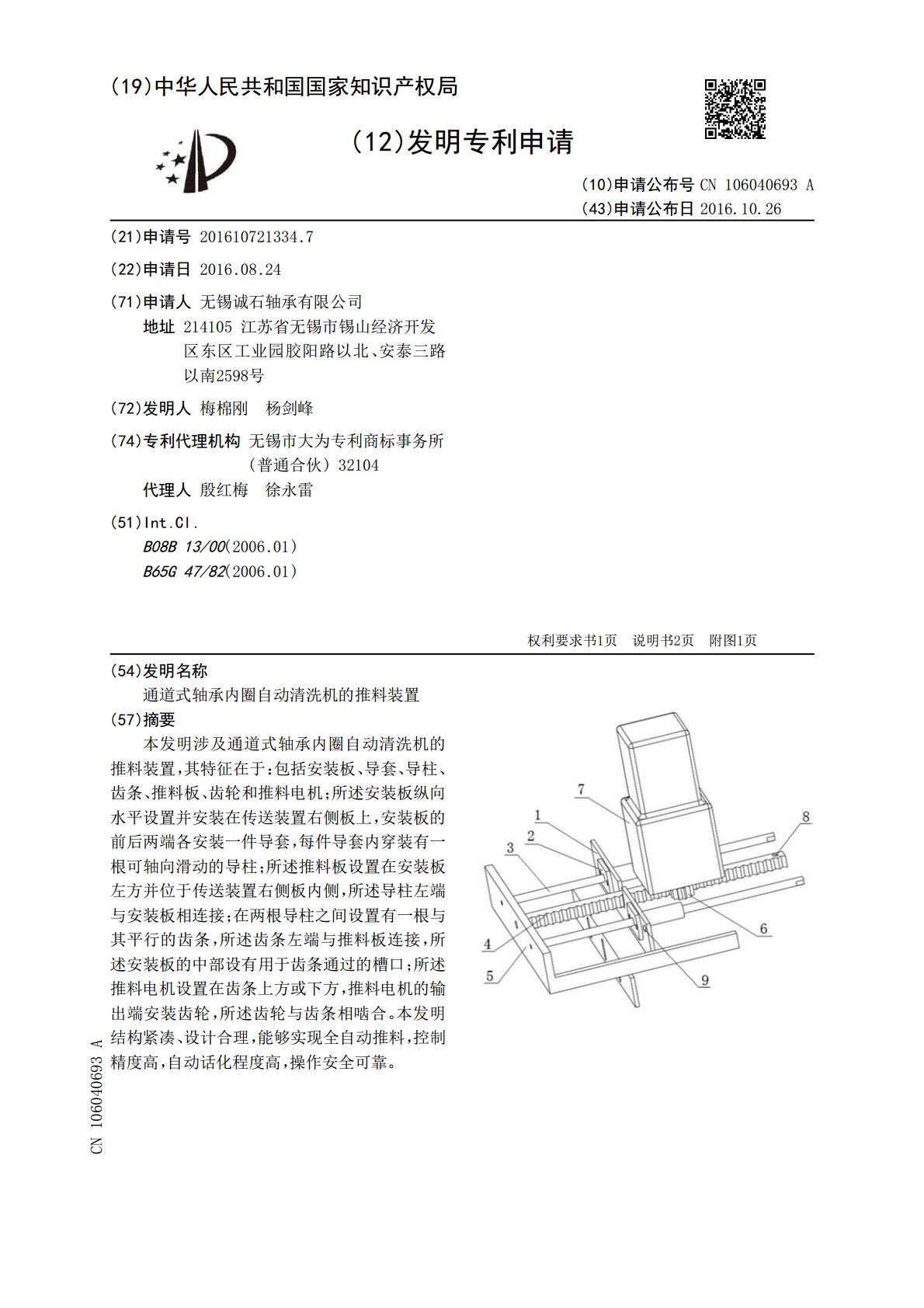

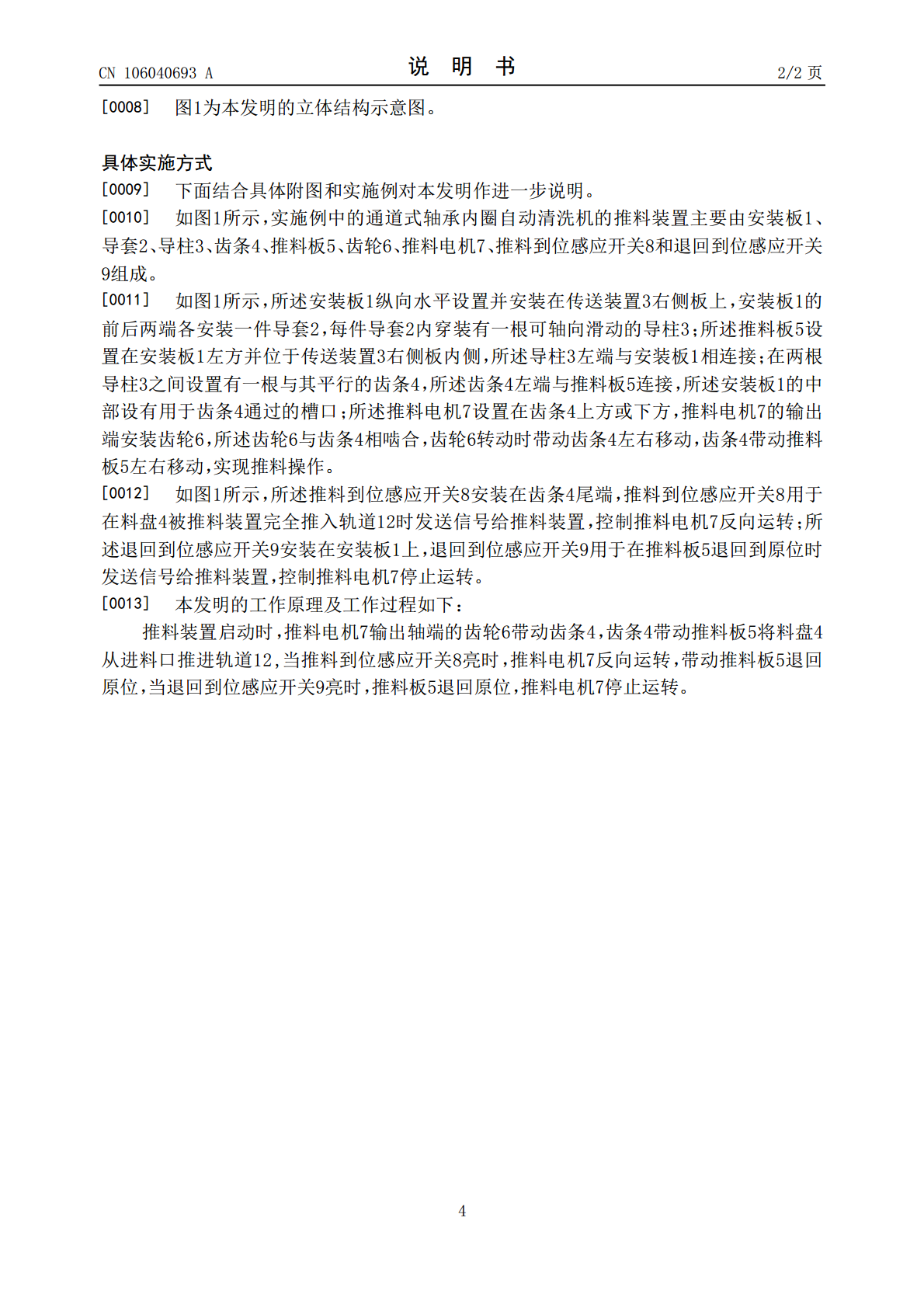

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106040693A(43)申请公布日2016.10.26(21)申请号201610721334.7(22)申请日2016.08.24(71)申请人无锡诚石轴承有限公司地址214105江苏省无锡市锡山经济开发区东区工业园胶阳路以北、安泰三路以南2598号(72)发明人梅棉刚杨剑峰(74)专利代理机构无锡市大为专利商标事务所(普通合伙)32104代理人殷红梅徐永雷(51)Int.Cl.B08B13/00(2006.01)B65G47/82(2006.01)权利要求书1页说明书2页附图1页(54)发明名称通道式轴承内圈自动清洗机的推料装置(57)摘要本发明涉及通道式轴承内圈自动清洗机的推料装置，其特征在于：包括安装板、导套、导柱、齿条、推料板、齿轮和推料电机；所述安装板纵向水平设置并安装在传送装置右侧板上，安装板的前后两端各安装一件导套，每件导套内穿装有一根可轴向滑动的导柱；所述推料板设置在安装板左方并位于传送装置右侧板内侧，所述导柱左端与安装板相连接；在两根导柱之间设置有一根与其平行的齿条，所述齿条左端与推料板连接，所述安装板的中部设有用于齿条通过的槽口；所述推料电机设置在齿条上方或下方，推料电机的输出端安装齿轮，所述齿轮与齿条相啮合。本发明结构紧凑、设计合理，能够实现全自动推料，控制精度高，自动话化程度高，操作安全可靠。CN106040693ACN106040693A权利要求书1/1页1.通道式轴承内圈自动清洗机的推料装置，其特征在于：包括安装板（1）、导套（2）、导柱（3）、齿条（4）、推料板（5）、齿轮（6）和推料电机（7）；所述安装板（1）纵向水平设置并安装在传送装置（3）右侧板上，安装板（1）的前后两端各安装一件导套（2），每件导套（2）内穿装有一根可轴向滑动的导柱（3）；所述推料板（5）设置在安装板（1）左方并位于传送装置（3）右侧板内侧，所述导柱（3）左端与安装板（1）相连接；在两根导柱（3）之间设置有一根与其平行的齿条（4），所述齿条（4）左端与推料板（5）连接，所述安装板（1）的中部设有用于齿条（4）通过的槽口；所述推料电机（7）设置在齿条（4）上方或下方，推料电机（7）的输出端安装齿轮（6），所述齿轮（6）与齿条（4）相啮合。2.如权利要求1所述的通道式轴承内圈自动清洗机的推料装置，其特征在于：所述推料装置还包括推料到位感应开关（8）和退回到位感应开关（9）；所述推料到位感应开关（8）安装在齿条（4）尾端，推料到位感应开关（8）用于在料盘（4）被推料装置完全推入轨道（12）时发送信号给推料装置，控制推料电机（7）反向运转；所述退回到位感应开关（9）安装在安装板（1）上，退回到位感应开关（9）用于在推料板（5）退回到原位时发送信号给推料装置，控制推料电机（7）停止运转。2CN106040693A说明书1/2页通道式轴承内圈自动清洗机的推料装置技术领域[0001]本发明涉及轴承部件清洗设备，具体地说是一种通道式轴承内圈自动清洗机的推料装置。背景技术[0002]目前，轴承内圈进行清洗的设备多是采用摇动清洗方式，生产效率低下，人员劳动强度大，由于是全手工搬送操作，操作不标准化，在上下摇动清洗过程中会造成物料碰伤，影响其质量。另外，摇动清洗过程产生的油雾也会对操作员工身体造成伤害。物料清洗完后手工将物料搬出过程滴下的油会对机床周围地面造成污染，导致地面滑，容易造成工伤安全事故。[0003]为此，申请人研发了一种通道式轴承内圈自动清洗机，在该自动清洗机中，承载轴承内圈的料盘需要用到推料装置推送到机器内部，并且对推料装置的精度和自动化程度要求比较高，所以推料装置是该自动清洗机中的重要组成部分，现有技术中虽有现成的能够实现推料的设备，但是结构简单的控制精度和自动化程度低；控制精度和自动化程度高的又复杂昂贵。发明内容[0004]本发明的目的克服现有技术中的不足，在于提供一种通道式轴承内圈自动清洗机的推料装置，其结构紧凑、设计合理，能够实现全自动推料，控制精度高，自动话化程度高，操作安全可靠。[0005]按照本发明提供的技术方案：通道式轴承内圈自动清洗机的推料装置，其特征在于：包括安装板、导套、导柱、齿条、推料板、齿轮和推料电机；所述安装板纵向水平设置并安装在传送装置右侧板上，安装板的前后两端各安装一件导套，每件导套内穿装有一根可轴向滑动的导柱；所述推料板设置在安装板左方并位于传送装置右侧板内侧，所述导柱左端与安装板相连接；在两根导柱之间设置有一根与其平行的齿条，所述齿条左端与推料板连接，所述安装板的中部设有用于齿条通过的槽口；所述推料电机设置在齿条上方或下方，推料电机的输出端安装齿轮，所述齿轮与齿条相啮合。[0006]作为本发明的进一步改进，所述推料
