内容提供者

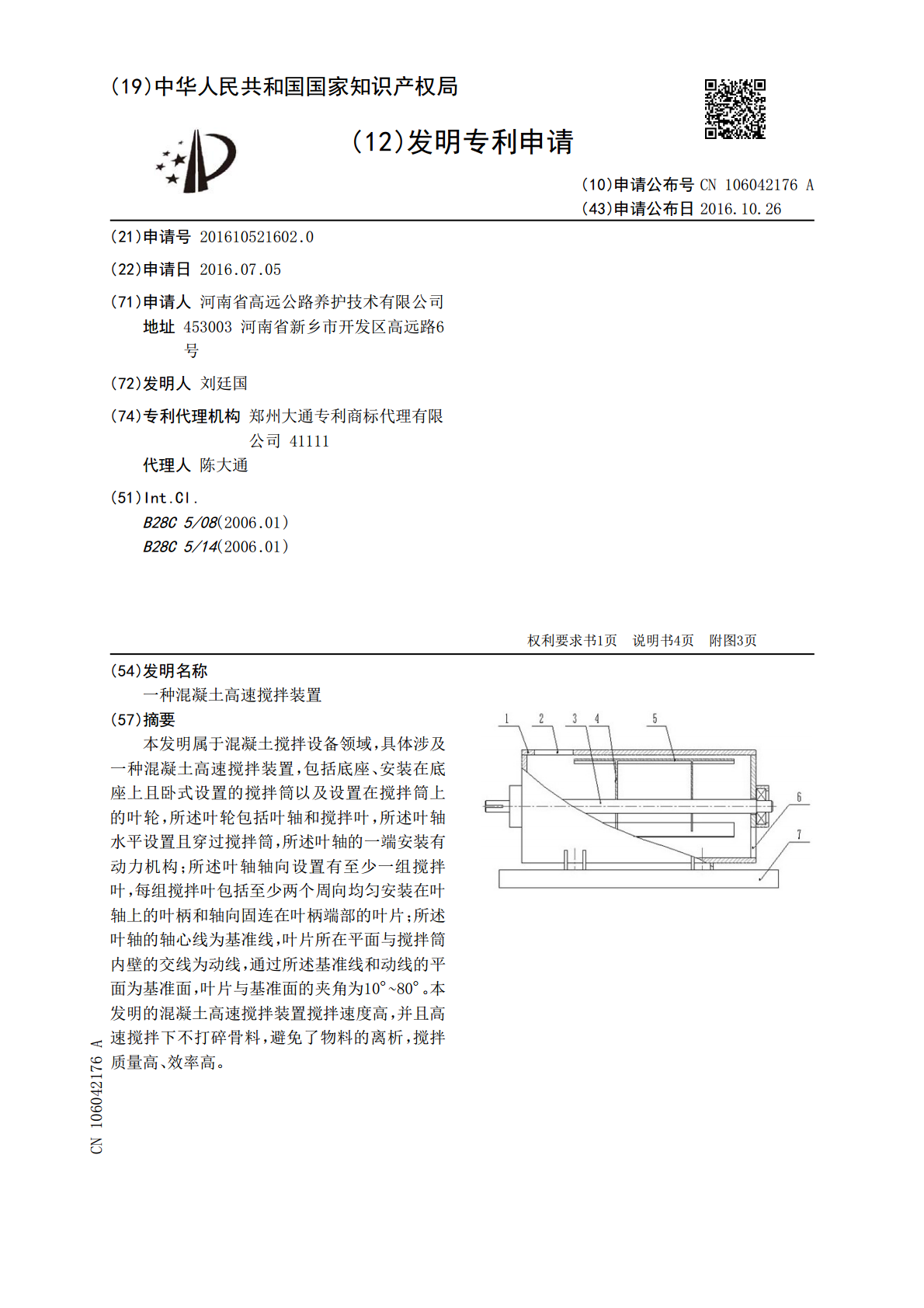

一种混凝土高速搅拌装置.pdf
2023-09-03
10金币
426KB
9页
猫巷****提格
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种混凝土高速搅拌装置.pdf
本发明属于混凝土搅拌设备领域，具体涉及一种混凝土高速搅拌装置，包括底座、安装在底座上且卧式设置的搅拌筒以及设置在搅拌筒上的叶轮，所述叶轮包括叶轴和搅拌叶，所述叶轴水平设置且穿过搅拌筒，所述叶轴的一端安装有动力机构；所述叶轴轴向设置有至少一组搅拌叶，每组搅拌叶包括至少两个周向均匀安装在叶轴上的叶柄和轴向固连在叶柄端部的叶片；所述叶轴的轴心线为基准线，叶片所在平面与搅拌筒内壁的交线为动线，通过所述基准线和动线的平面为基准面，叶片与基准面的夹角为10°~80°。本发明的混凝土高速搅拌装置搅拌速度高，并且高速搅拌
