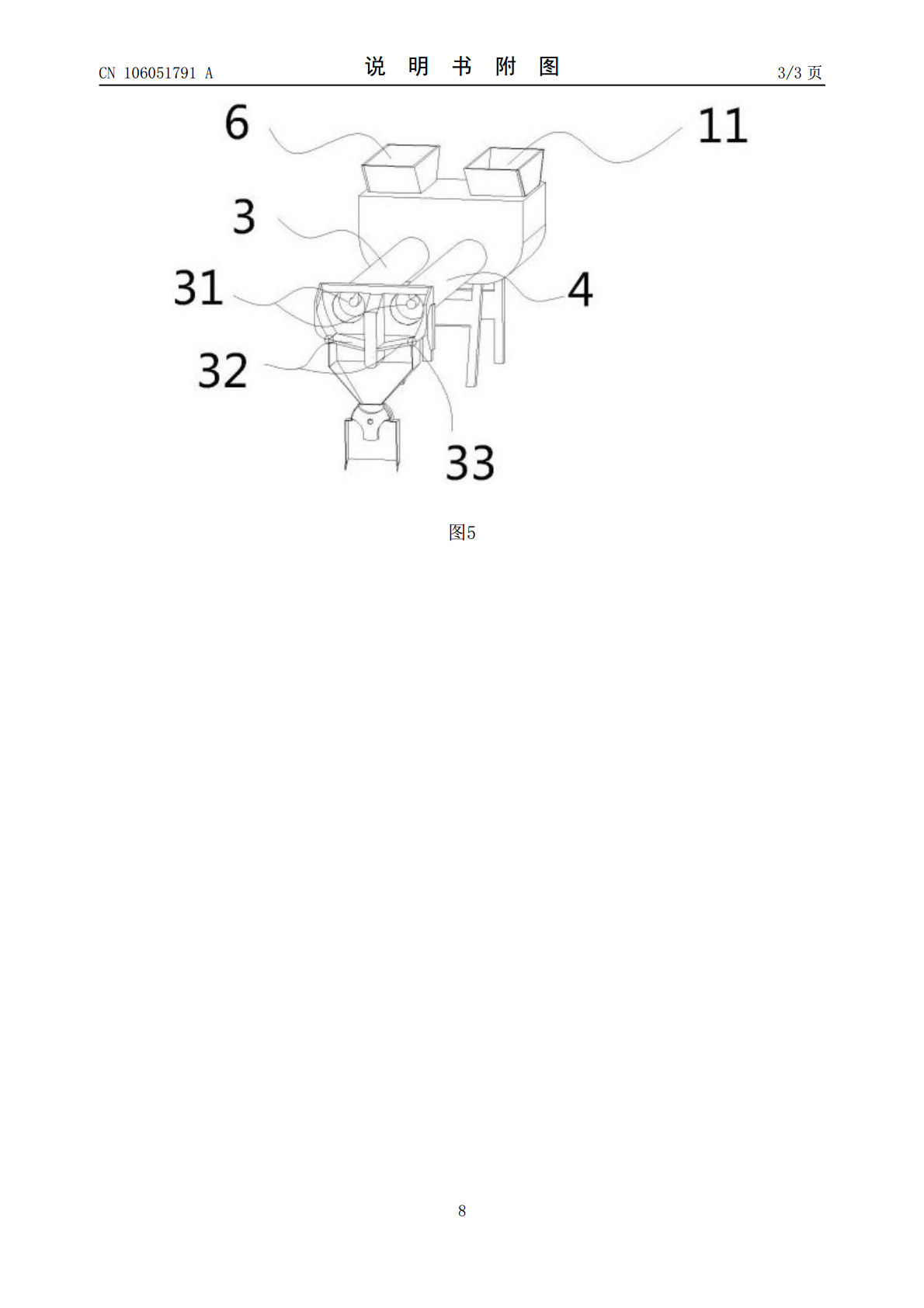

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106051791A(43)申请公布日2016.10.26(21)申请号201610520016.4(22)申请日2016.07.05(71)申请人高琴地址212400江苏省镇江市句容市宝华镇江隆路30号和平新村305室(72)发明人高琴(51)Int.Cl.F23G7/05(2006.01)F23K1/02(2006.01)B02C15/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称石油转化装置(57)摘要石油转化装置，包括研磨混合室(1)和密封式燃烧箱，其特征在于，所述研磨混合室内设有研磨台，所述研磨台上面安装有电机一带动的研磨转动盘，所述研磨台的四周设有研磨槽，研磨转动盘上均布安装有布设在研磨槽内的研磨轮，电机一布设在研磨台内部；所述研磨槽内还设有与研磨粉收集管；集料箱布设在研磨混合室的顶部，其与研磨粉收集管连通；本发明的有益效果：本发明通过将石油的渣油和碳进行混合燃烧，产生热量输出，不仅大量减少废弃物产生量，同时是污染大大减少，成本低，做到资源的有效利用，适合推广使用。CN106051791ACN106051791A权利要求书1/1页1.石油转化装置，包括研磨混合室(1)和密封式燃烧箱（9），其特征在于，所述研磨混合室（1）内设有研磨台（29），所述研磨台（29）上面安装有电机一（30）带动的研磨转动盘（27），所述研磨台（29）的四周设有研磨槽（24），研磨转动盘（27）上均布安装有布设在研磨槽（24）内的研磨轮（25），电机一（30）布设在研磨台（29）内部；所述研磨槽（24）内还设有与研磨粉收集管（14）；集料箱(15)布设在研磨混合室(1)的顶部，其与研磨粉收集管（14）连通；所述密封式燃烧箱（9）连接有混合燃料粉输送管（20），所述混合燃料粉输送管（20）与料箱(300)联通，混合燃料粉输送管（20）在出料的末端设有单向阀（21），密封式燃烧箱（9）的顶部安装有涡轮吹风机（19）和点火装置（17），热量输出口（16）布设在密封式燃烧箱（9）的顶部，所述密封式燃烧箱（9）内部设有弹簧（23），压缩顶板（22）安装在弹簧（23）上。2.如权利要求1所述的石油转化装置，其特征在于，还包括自动进料装置，所述自动进料装置包括碳进料口（6）和渣油进料口（11），所述碳进料口（6）对应连接有碳输送管（3），渣油进料口（11）对应连接有渣油输送管（4），碳输送管（3）和渣油输送管（4）内均设有螺旋输送轴（31），重力感应挡料板（32）布设在螺旋输送轴（31）的出料口，所述重力感应挡料板（32）上布设有带动其旋转收放料的电机三（33)，所述重力感应挡料板（32）安装在碳渣油比例混合区（2）内。3.如权利要求1所述的石油转化装置，其特征在于，还包括汽油箱（5），所述点火装置（17）连接有输送管（8）。4.如权利要求1所述的石油转化装置，其特征在于，所述密封式燃烧箱（9）上面还安装有燃烧系统检测台（18）。5.如权利要求1-4中任意一项所述的石油转化装置，其特征在于，所述研磨轮（25）上面还设有角度调节机构（28）。2CN106051791A说明书1/3页石油转化装置技术领域[0001]本发明涉及一种石油转化装置，属于石油冶炼技术领域。背景技术[0002]原油经减压蒸馏所得的残余油。又称减压渣油。有时将从常压蒸馏塔底所得的重油称为常压渣油。色黑粘稠，常温下呈半固体状。其性质与原油性质有关。在石油炼厂中，渣油常用于加工制取石油焦、残渣润滑油、石油沥青等产品，或作为裂化原料。在石油化工生产中，渣油可通过部分氧化法生产合成气或氢气，或作为蓄热炉裂解制乙烯的原料。渣油另一重要用途是用作燃料油。[0003]如一申请号为CN204461805U公开了实用新型所述一种渣油采样器，包括水箱，所述水箱外部设有渣油进入管道、渣油出油管道、蒸汽进入管道、循环水进水管道和循环水出水管道，所述水箱内部设有渣油管道，所述渣油管道连接所述渣油进入管道和渣油出油管道，所述渣油出油管道设有采油口，所述渣油出油管道连接渣油返回管。本实用新型当渣油温度过高时，水箱内可以通入循环水冷却，当渣油温度过低时，水箱内可以通入蒸汽加温，增加流动性，换热后的水通过循环水出水管道流出，渣油返回管将渣油返回储油罐，避免浪费，而且不污染环境，整个采样过程安全可靠，操作容易。[0004]又如一申请号为CN102041044A公开了一种渣油加氢工艺的开工方法，按渣油加氢工艺的要求，选择氧化态渣油加氢系列催化剂，氧化态渣油加氢系列催化剂包括渣油加氢保护剂、渣油加氢脱金属催化剂、渣油加氢脱硫催化剂和渣油加氢脱氮催化剂，用器外预硫化方法处理渣油加氢保护剂、氧化态渣油加氢脱硫催化剂和氧化态渣油加氢
