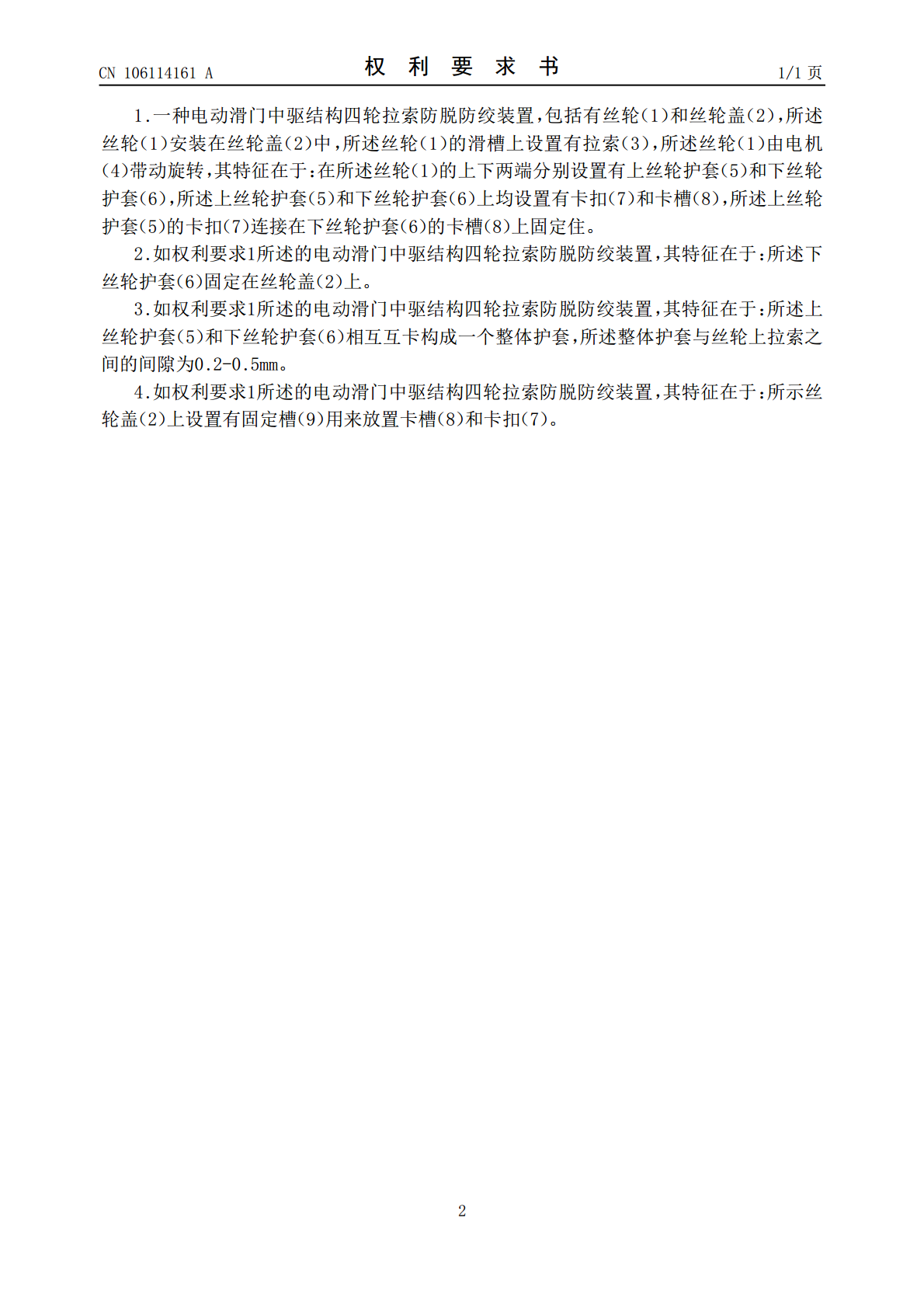

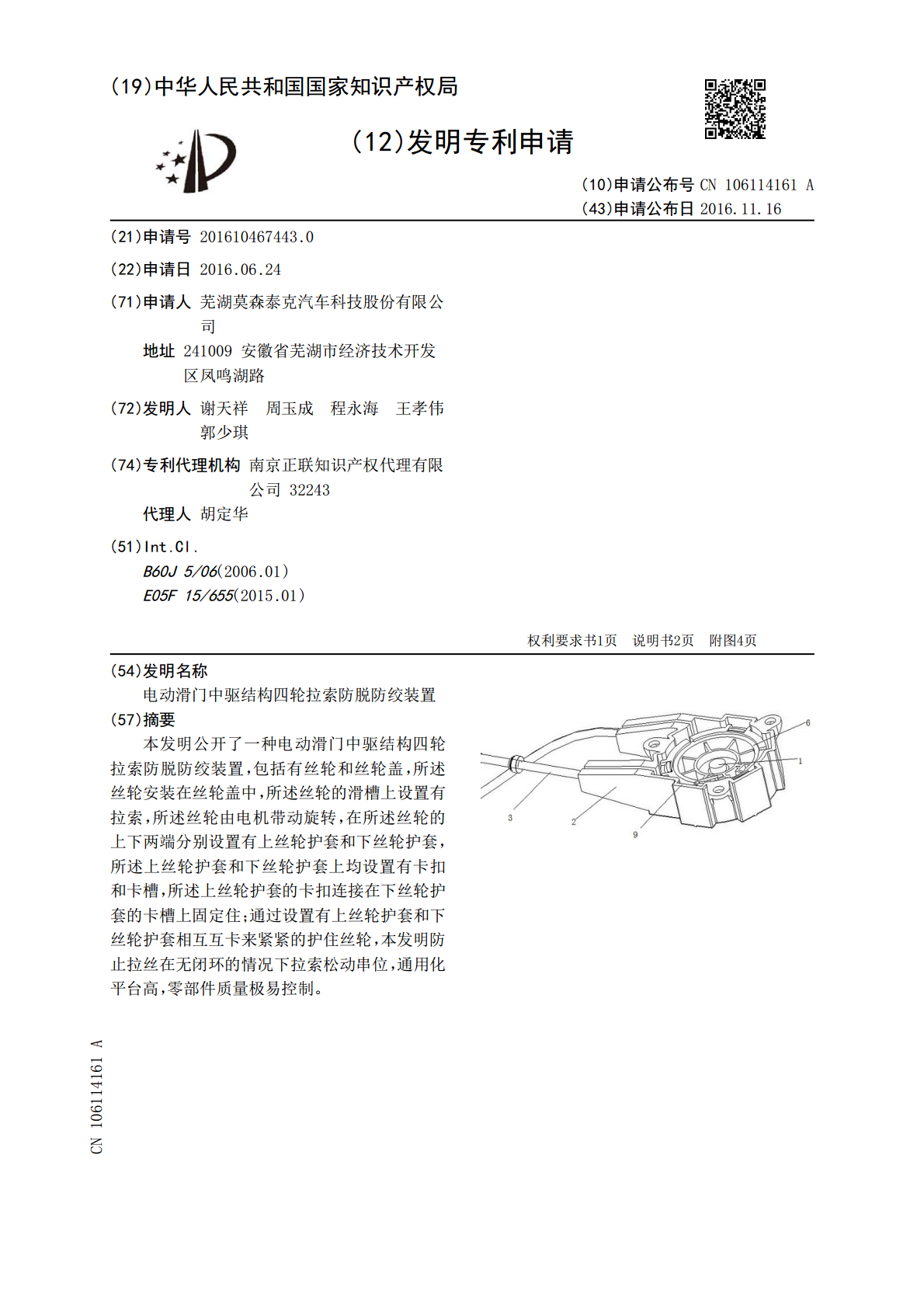

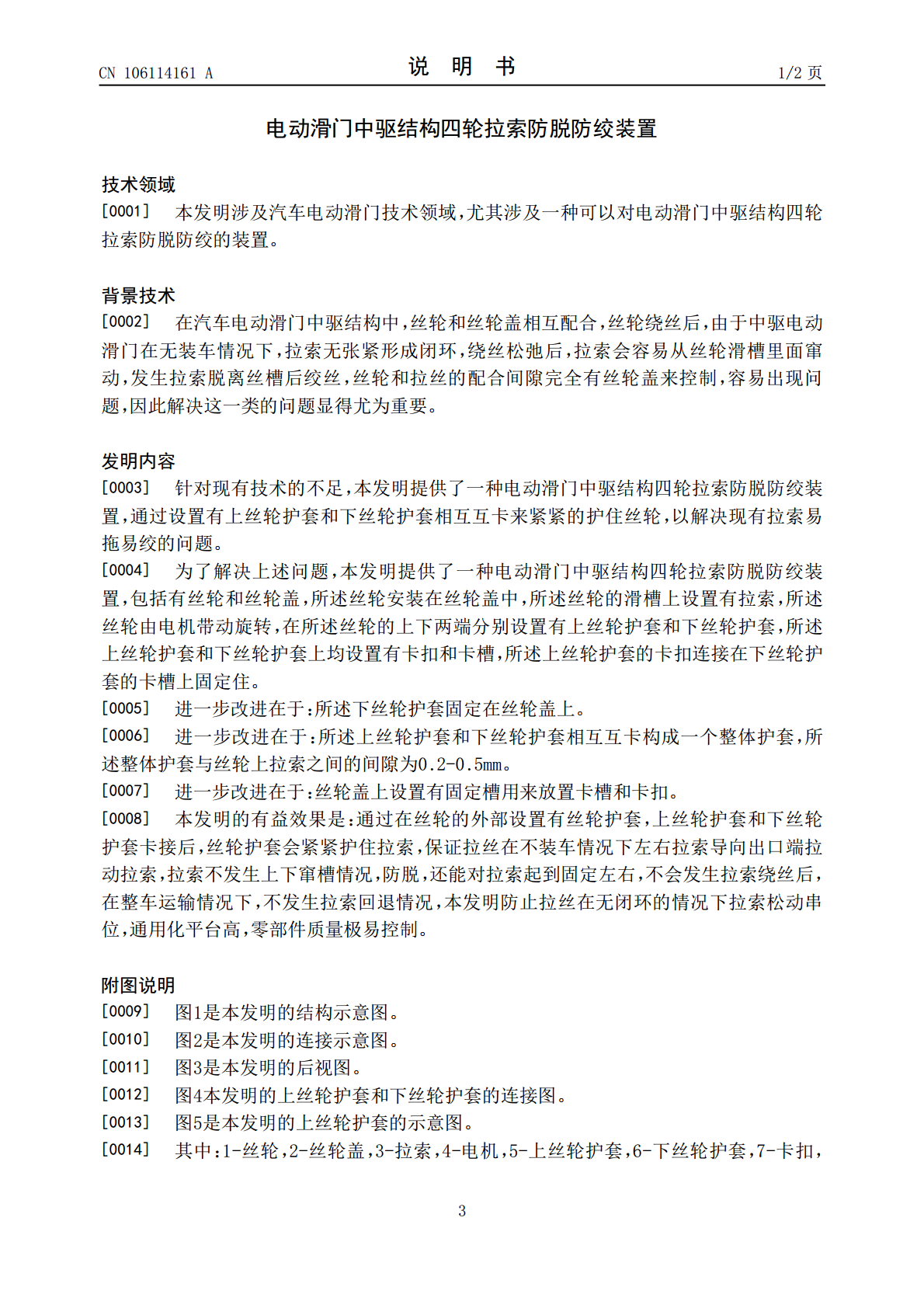

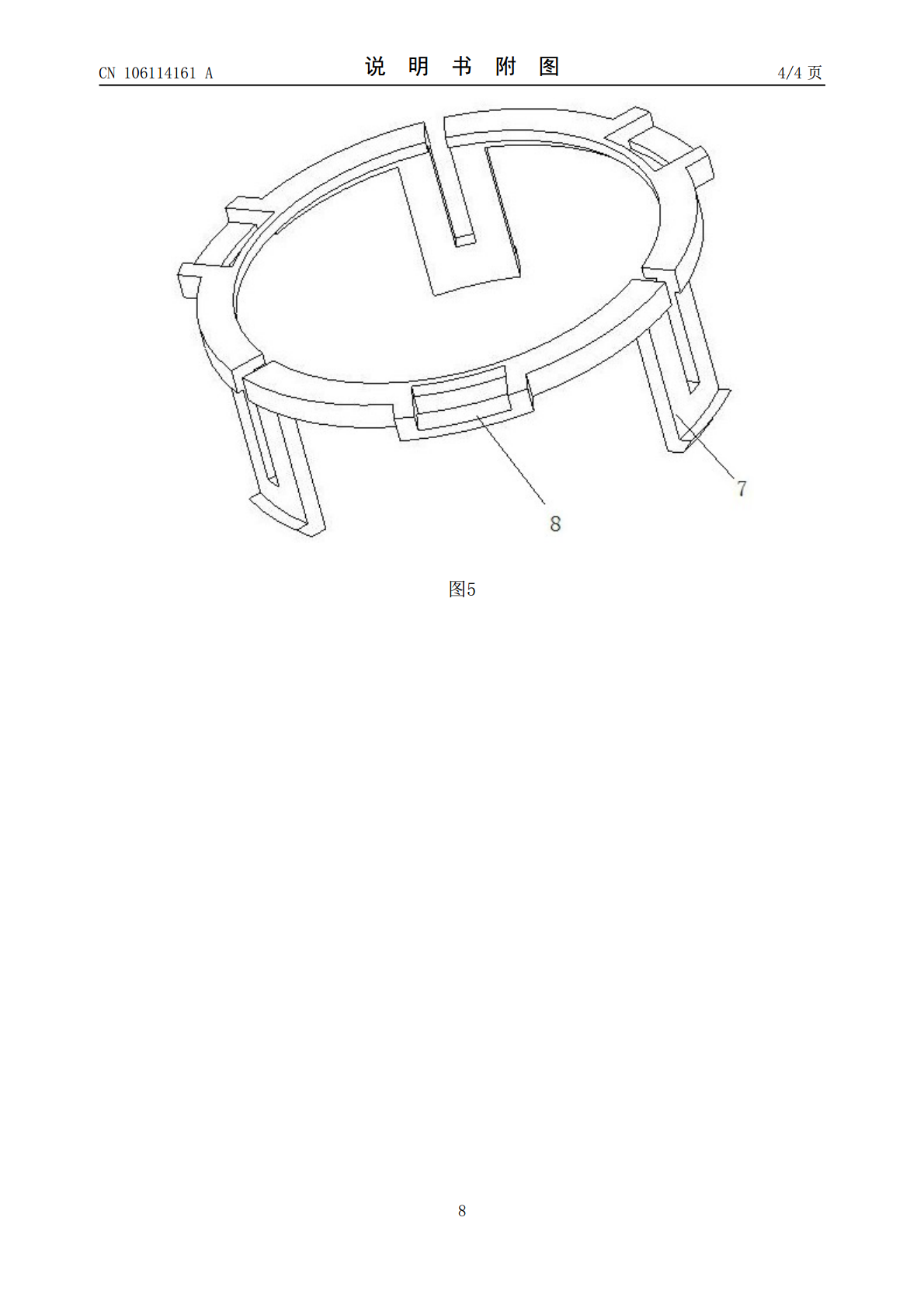

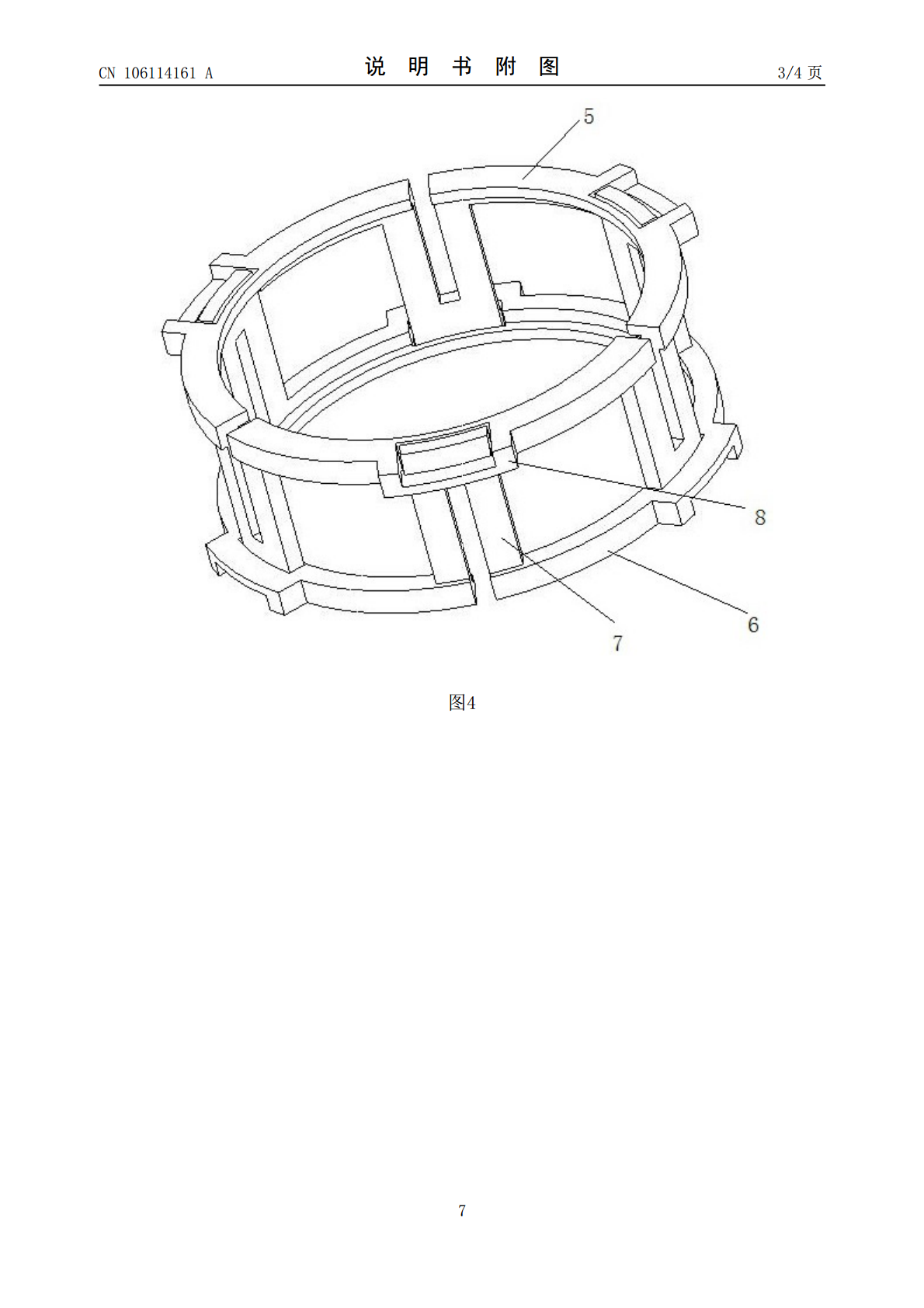

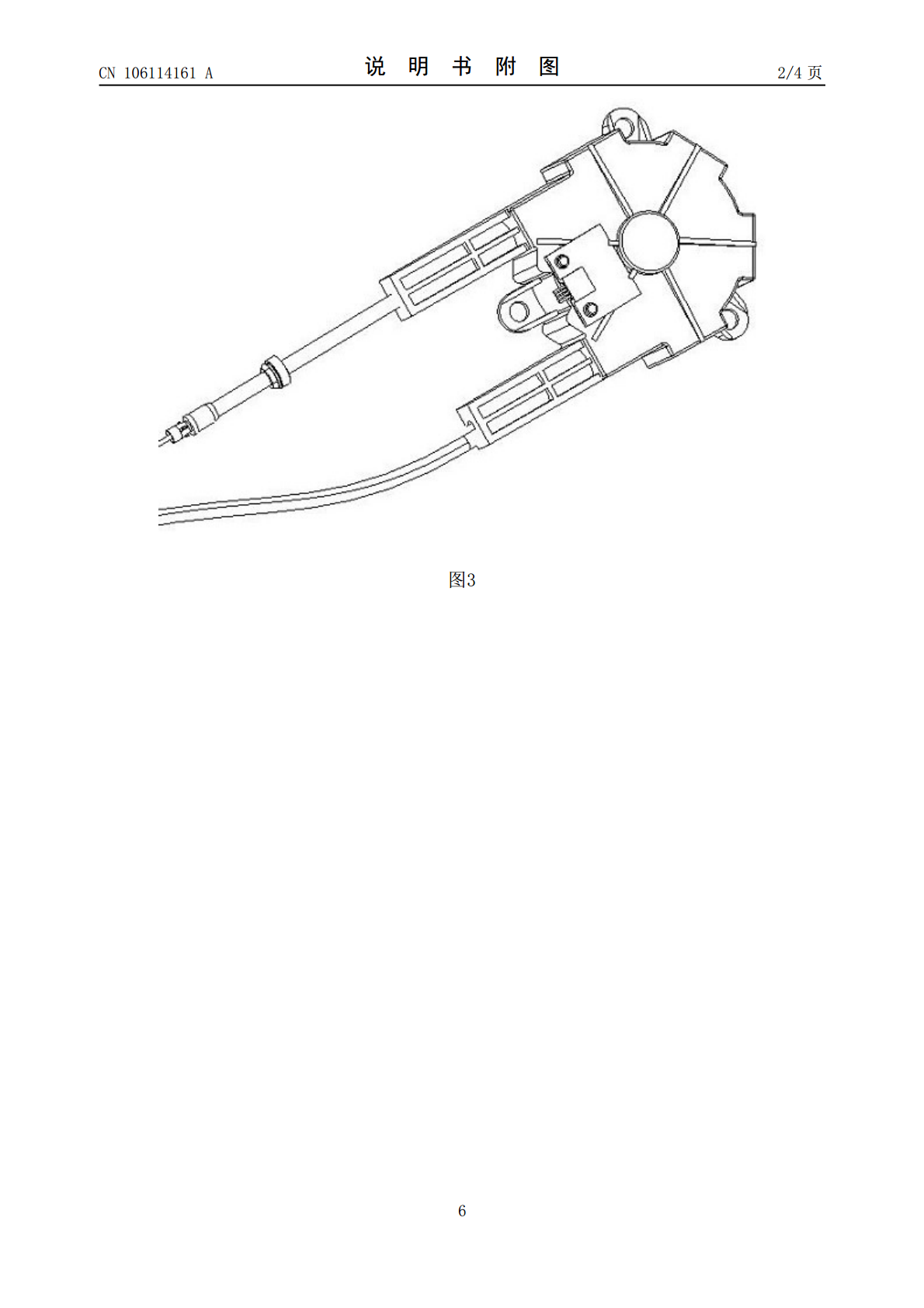

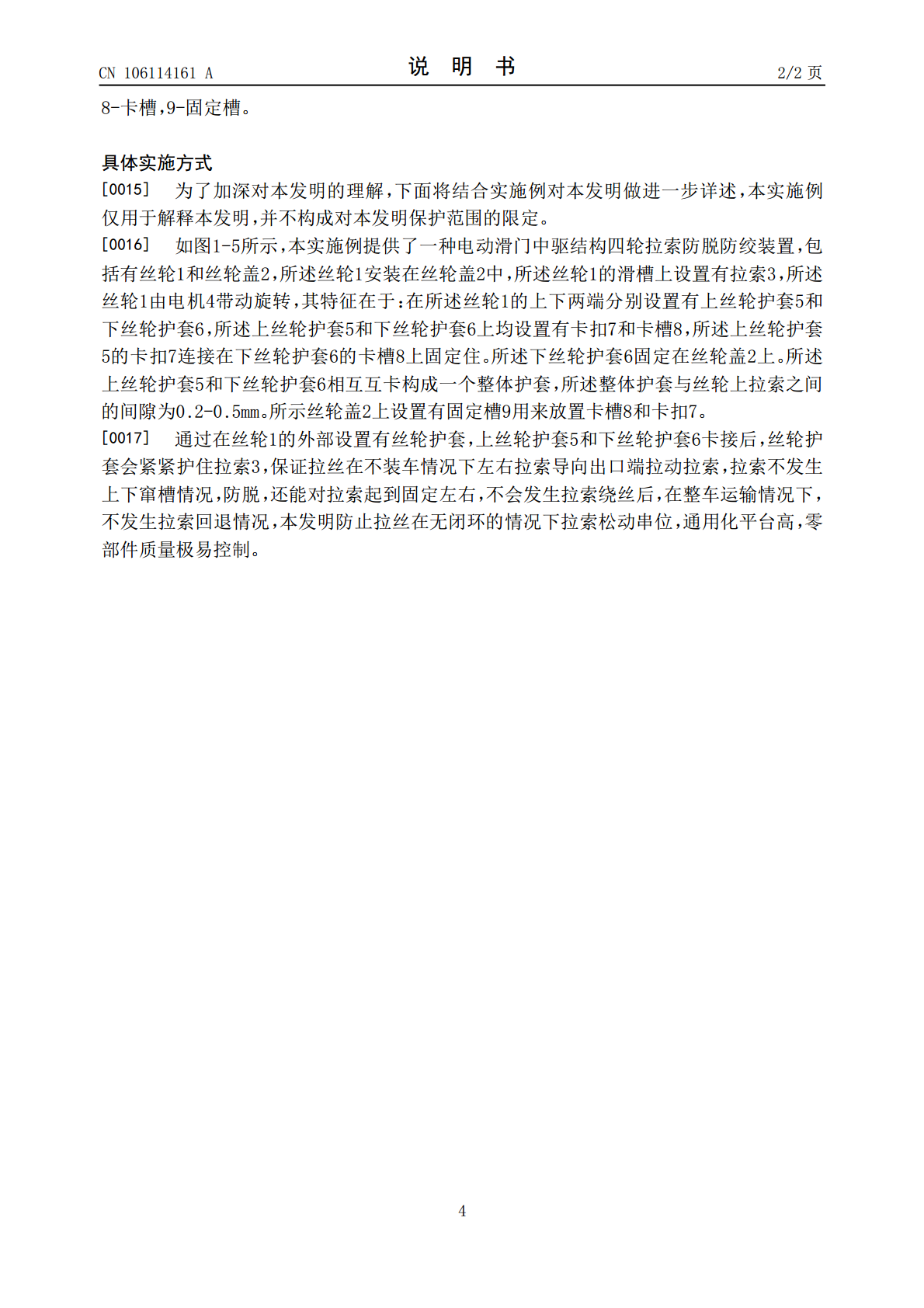

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106114161A(43)申请公布日2016.11.16(21)申请号201610467443.0(22)申请日2016.06.24(71)申请人芜湖莫森泰克汽车科技股份有限公司地址241009安徽省芜湖市经济技术开发区凤鸣湖路(72)发明人谢天祥周玉成程永海王孝伟郭少琪(74)专利代理机构南京正联知识产权代理有限公司32243代理人胡定华(51)Int.Cl.B60J5/06(2006.01)E05F15/655(2015.01)权利要求书1页说明书2页附图4页(54)发明名称电动滑门中驱结构四轮拉索防脱防绞装置(57)摘要本发明公开了一种电动滑门中驱结构四轮拉索防脱防绞装置,包括有丝轮和丝轮盖,所述丝轮安装在丝轮盖中,所述丝轮的滑槽上设置有拉索,所述丝轮由电机带动旋转,在所述丝轮的上下两端分别设置有上丝轮护套和下丝轮护套,所述上丝轮护套和下丝轮护套上均设置有卡扣和卡槽,所述上丝轮护套的卡扣连接在下丝轮护套的卡槽上固定住;通过设置有上丝轮护套和下丝轮护套相互互卡来紧紧的护住丝轮,本发明防止拉丝在无闭环的情况下拉索松动串位,通用化平台高,零部件质量极易控制。CN106114161ACN106114161A权利要求书1/1页1.一种电动滑门中驱结构四轮拉索防脱防绞装置,包括有丝轮(1)和丝轮盖(2),所述丝轮(1)安装在丝轮盖(2)中,所述丝轮(1)的滑槽上设置有拉索(3),所述丝轮(1)由电机(4)带动旋转,其特征在于:在所述丝轮(1)的上下两端分别设置有上丝轮护套(5)和下丝轮护套(6),所述上丝轮护套(5)和下丝轮护套(6)上均设置有卡扣(7)和卡槽(8),所述上丝轮护套(5)的卡扣(7)连接在下丝轮护套(6)的卡槽(8)上固定住。2.如权利要求1所述的电动滑门中驱结构四轮拉索防脱防绞装置,其特征在于:所述下丝轮护套(6)固定在丝轮盖(2)上。3.如权利要求1所述的电动滑门中驱结构四轮拉索防脱防绞装置,其特征在于:所述上丝轮护套(5)和下丝轮护套(6)相互互卡构成一个整体护套,所述整体护套与丝轮上拉索之间的间隙为0.2-0.5mm。4.如权利要求1所述的电动滑门中驱结构四轮拉索防脱防绞装置,其特征在于:所示丝轮盖(2)上设置有固定槽(9)用来放置卡槽(8)和卡扣(7)。2CN106114161A说明书1/2页电动滑门中驱结构四轮拉索防脱防绞装置技术领域[0001]本发明涉及汽车电动滑门技术领域,尤其涉及一种可以对电动滑门中驱结构四轮拉索防脱防绞的装置。背景技术[0002]在汽车电动滑门中驱结构中,丝轮和丝轮盖相互配合,丝轮绕丝后,由于中驱电动滑门在无装车情况下,拉索无张紧形成闭环,绕丝松弛后,拉索会容易从丝轮滑槽里面窜动,发生拉索脱离丝槽后绞丝,丝轮和拉丝的配合间隙完全有丝轮盖来控制,容易出现问题,因此解决这一类的问题显得尤为重要。发明内容[0003]针对现有技术的不足,本发明提供了一种电动滑门中驱结构四轮拉索防脱防绞装置,通过设置有上丝轮护套和下丝轮护套相互互卡来紧紧的护住丝轮,以解决现有拉索易拖易绞的问题。[0004]为了解决上述问题,本发明提供了一种电动滑门中驱结构四轮拉索防脱防绞装置,包括有丝轮和丝轮盖,所述丝轮安装在丝轮盖中,所述丝轮的滑槽上设置有拉索,所述丝轮由电机带动旋转,在所述丝轮的上下两端分别设置有上丝轮护套和下丝轮护套,所述上丝轮护套和下丝轮护套上均设置有卡扣和卡槽,所述上丝轮护套的卡扣连接在下丝轮护套的卡槽上固定住。[0005]进一步改进在于:所述下丝轮护套固定在丝轮盖上。[0006]进一步改进在于:所述上丝轮护套和下丝轮护套相互互卡构成一个整体护套,所述整体护套与丝轮上拉索之间的间隙为0.2-0.5mm。[0007]进一步改进在于:丝轮盖上设置有固定槽用来放置卡槽和卡扣。[0008]本发明的有益效果是:通过在丝轮的外部设置有丝轮护套,上丝轮护套和下丝轮护套卡接后,丝轮护套会紧紧护住拉索,保证拉丝在不装车情况下左右拉索导向出口端拉动拉索,拉索不发生上下窜槽情况,防脱,还能对拉索起到固定左右,不会发生拉索绕丝后,在整车运输情况下,不发生拉索回退情况,本发明防止拉丝在无闭环的情况下拉索松动串位,通用化平台高,零部件质量极易控制。附图说明[0009]图1是本发明的结构示意图。[0010]图2是本发明的连接示意图。[0011]图3是本发明的后视图。[0012]图4本发明的上丝轮护套和下丝轮护套的连接图。[0013]图5是本发明的上丝轮护套的示意图。[0014]其中:1-丝轮,2-丝轮盖,3-拉索,4-电机,5-上丝轮护套,6-下丝轮护套,7-卡扣,3CN106114161A说明书2/2页8-卡槽,9-固定槽。具体实施方式[0015
