包括流混合叶的涡轮机扩散器及方法.pdf

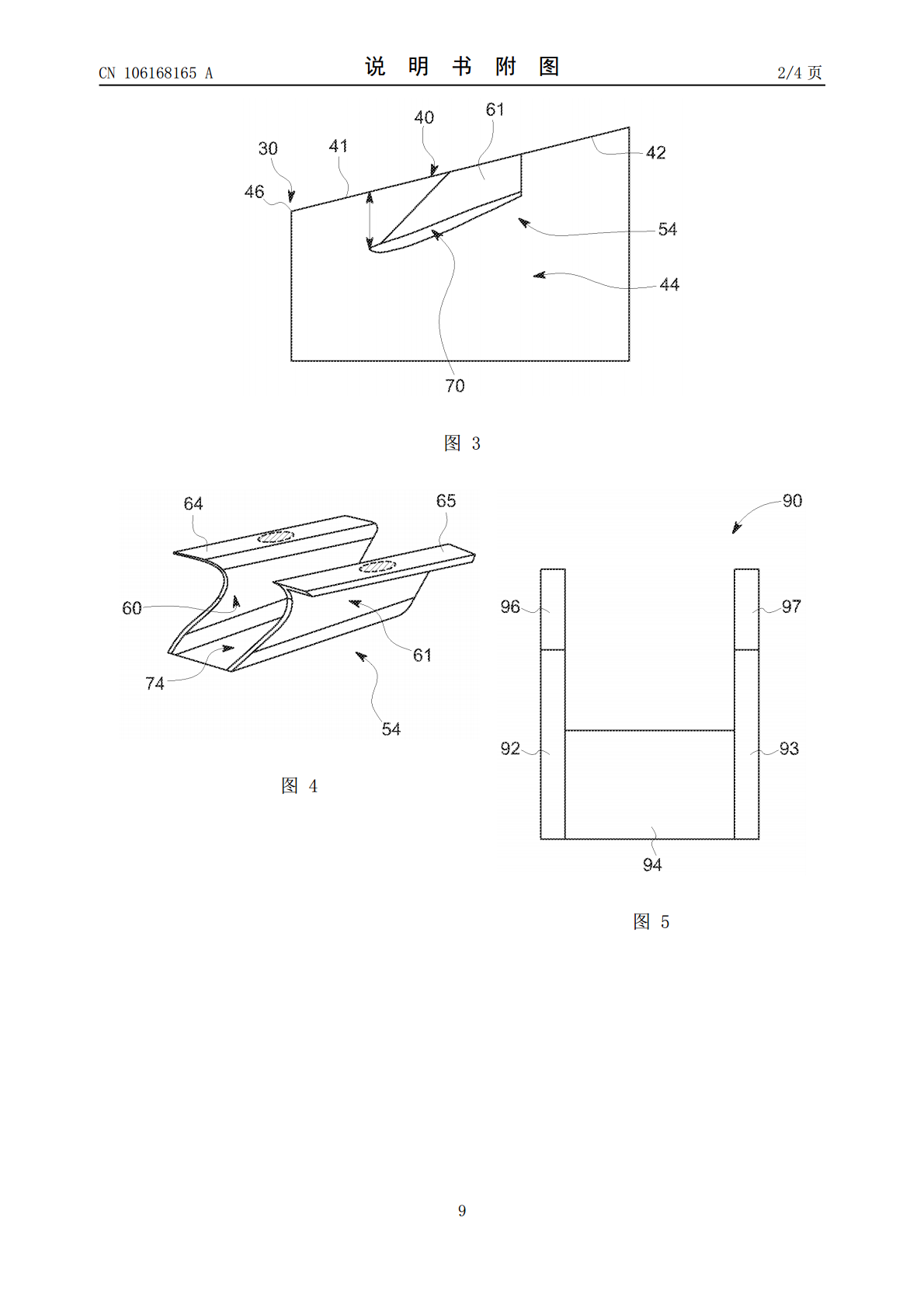

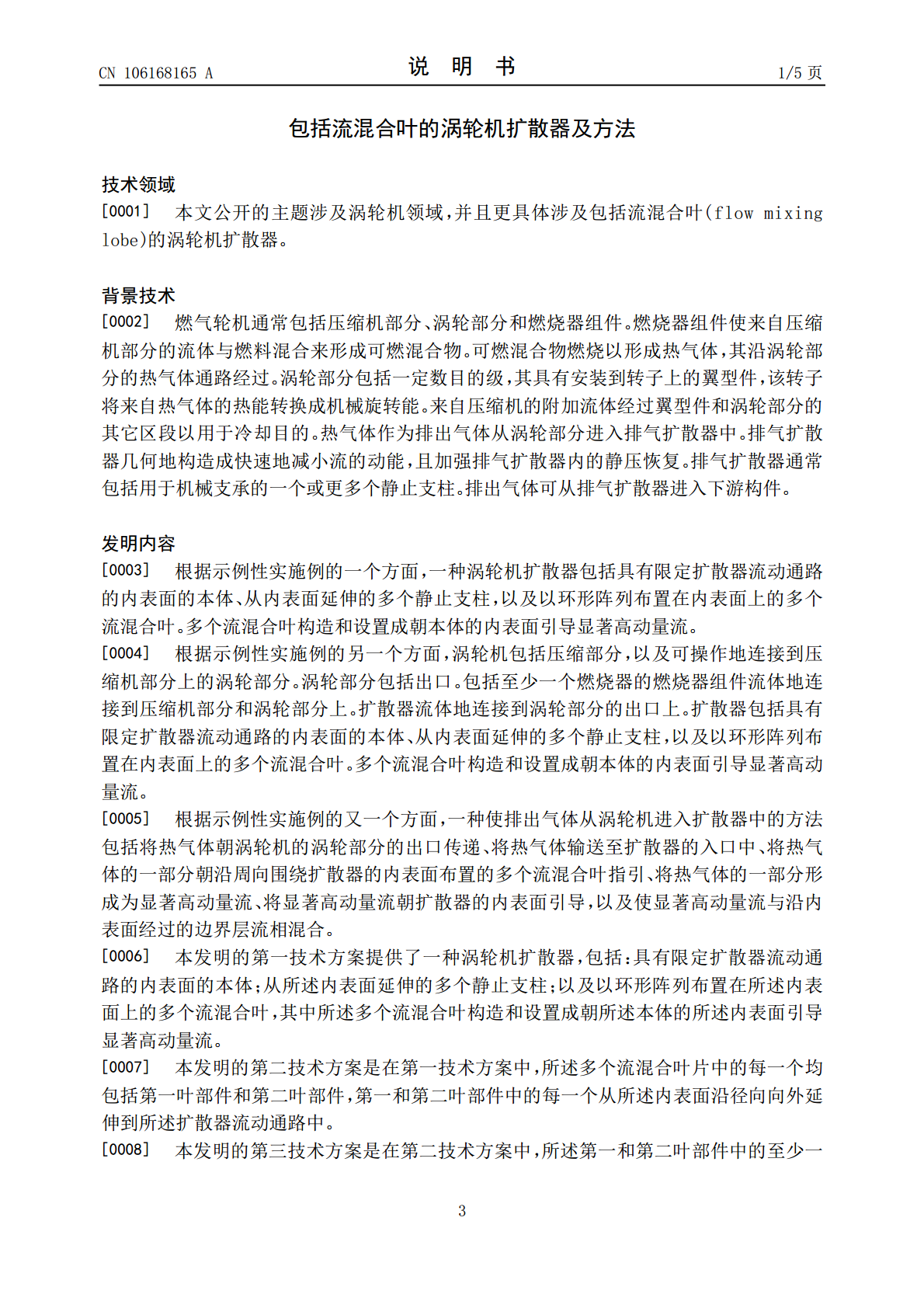

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106168165A(43)申请公布日2016.11.30(21)申请号201610336580.0(22)申请日2016.05.20(30)优先权数据2581/CHE/20152015.05.22IN(71)申请人通用电气公司地址美国纽约州(72)发明人M.苏布拉马尼延P.帕特尔(74)专利代理机构中国专利代理(香港)有限公司72001代理人刘林华肖日松(51)Int.Cl.F02C3/04(2006.01)F01D5/14(2006.01)权利要求书1页说明书5页附图4页(54)发明名称包括流混合叶的涡轮机扩散器及方法(57)摘要一种涡轮机扩散器包括具有限定扩散器流动通路的内表面的本体、从内表面延伸的多个静止支柱，以及以环形阵列布置在内表面上的多个流混合叶。多个流混合叶构造和设置成朝本体的内表面引导显著高动量流。CN106168165ACN106168165A权利要求书1/1页1.一种涡轮机扩散器，包括：具有限定扩散器流动通路的内表面的本体；从所述内表面延伸的多个静止支柱；以及以环形阵列布置在所述内表面上的多个流混合叶，其中所述多个流混合叶构造和设置成朝所述本体的所述内表面引导显著高动量流。2.根据权利要求1所述的涡轮机扩散器，其特征在于，所述多个流混合叶片中的每一个均包括第一叶部件和第二叶部件，第一和第二叶部件中的每一个从所述内表面沿径向向外延伸到所述扩散器流动通路中。3.根据权利要求2所述的涡轮机扩散器，其特征在于，所述第一和第二叶部件中的至少一者从所述内表面基本垂直地延伸。4.根据权利要求2所述的涡轮机扩散器，其特征在于，所述第一和第二叶部件中的至少一者与所述内表面成角延伸。5.根据权利要求2所述的涡轮机扩散器，其特征在于，还包括：在所述第一与第二叶部件之间延伸的翼型件部分。6.根据权利要求5所述的涡轮机扩散器，其特征在于，所述翼型件部分包括基本矩形截面和曲线截面中的一者。7.根据权利要求5所述的涡轮机扩散器，其特征在于，所述翼型件部分包括从所述第一和第二叶部件中的对应一者成非垂直角延伸的第一和第二翼型件部件。8.根据权利要求1所述的涡轮机扩散器，其特征在于，所述第一和第二叶部件中的至少一者包括从所述第一和第二叶部件中的一者沿周向向外延伸的底座区段，所述底座区段连结至所述本体的所述内表面。9.根据权利要求7所述的涡轮机扩散器，其特征在于，所述底座区段从所述第一和第二叶部件中的一者远离所述第一和第二叶部件中的另一者基本垂直地向外延伸。10.一种涡轮机，包括：压缩机部分；可操作地连接至所述压缩机部分的涡轮部分，所述涡轮部分包括出口；包括流体地连接至所述压缩机部分和所述涡轮部分的至少一个燃烧器的燃烧器组件；以及流体地连接至所述涡轮部分的所述出口的扩散器，所述扩散器包括：具有限定扩散器流动通路的内表面的本体；从所述内表面延伸的多个静止支柱；以及以环形阵列布置在所述内表面上的多个流混合叶，其中所述多个流混合叶构造和设置成朝所述本体的所述内表面引导显著高动量流。2CN106168165A说明书1/5页包括流混合叶的涡轮机扩散器及方法技术领域[0001]本文公开的主题涉及涡轮机领域，并且更具体涉及包括流混合叶(flowmixinglobe)的涡轮机扩散器。背景技术[0002]燃气轮机通常包括压缩机部分、涡轮部分和燃烧器组件。燃烧器组件使来自压缩机部分的流体与燃料混合来形成可燃混合物。可燃混合物燃烧以形成热气体，其沿涡轮部分的热气体通路经过。涡轮部分包括一定数目的级，其具有安装到转子上的翼型件，该转子将来自热气体的热能转换成机械旋转能。来自压缩机的附加流体经过翼型件和涡轮部分的其它区段以用于冷却目的。热气体作为排出气体从涡轮部分进入排气扩散器中。排气扩散器几何地构造成快速地减小流的动能，且加强排气扩散器内的静压恢复。排气扩散器通常包括用于机械支承的一个或更多个静止支柱。排出气体可从排气扩散器进入下游构件。发明内容[0003]根据示例性实施例的一个方面，一种涡轮机扩散器包括具有限定扩散器流动通路的内表面的本体、从内表面延伸的多个静止支柱，以及以环形阵列布置在内表面上的多个流混合叶。多个流混合叶构造和设置成朝本体的内表面引导显著高动量流。[0004]根据示例性实施例的另一个方面，涡轮机包括压缩部分，以及可操作地连接到压缩机部分上的涡轮部分。涡轮部分包括出口。包括至少一个燃烧器的燃烧器组件流体地连接到压缩机部分和涡轮部分上。扩散器流体地连接到涡轮部分的出口上。扩散器包括具有限定扩散器流动通路的内表面的本体、从内表面延伸的多个静止支柱，以及以环形阵列布置在内表面上的多个流混合叶。多个流混合叶构造和设置成朝本体的内表面引导显著高动量流。[0005]根据示例性实施例的
