一种立体车库用承载台.pdf

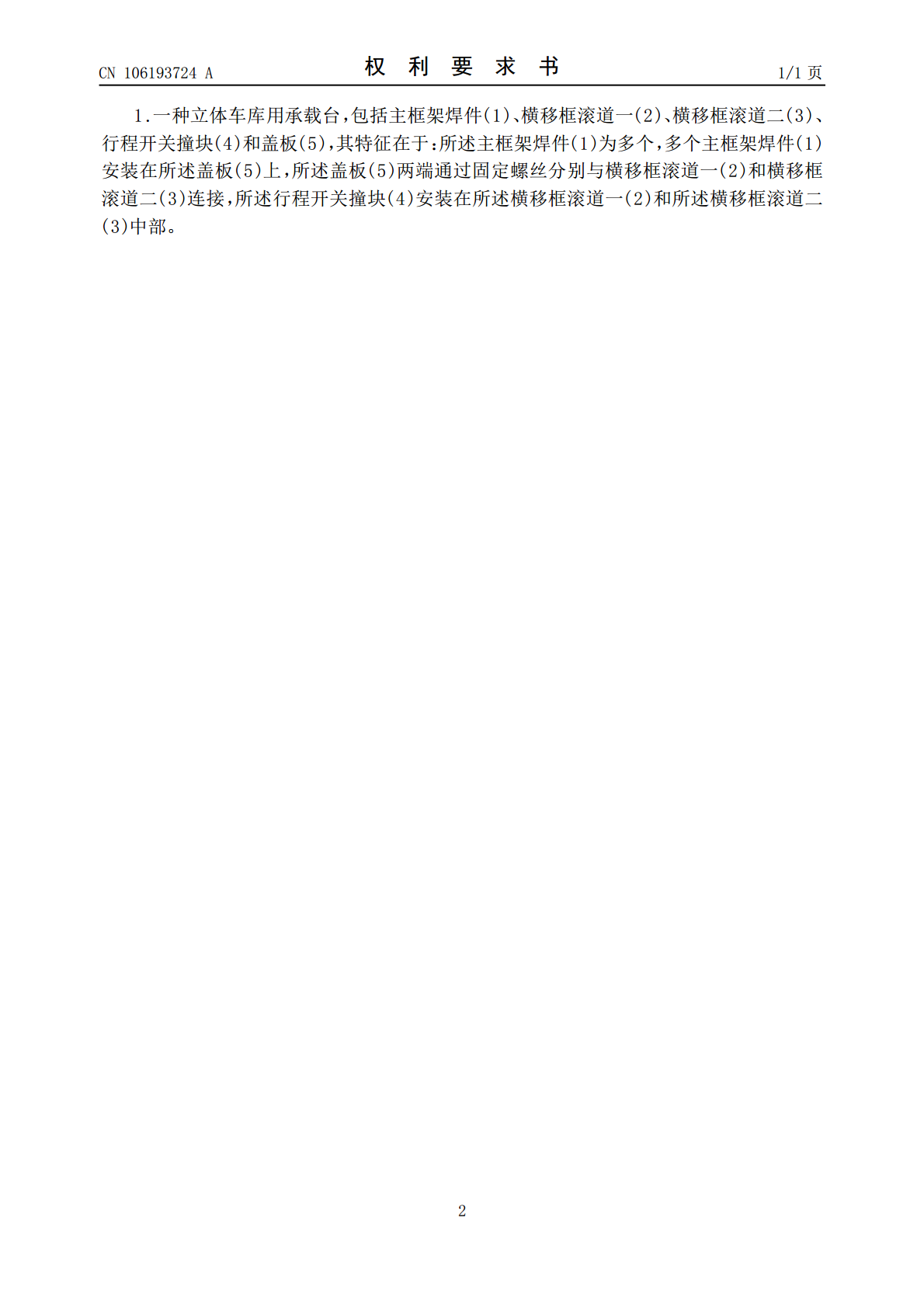

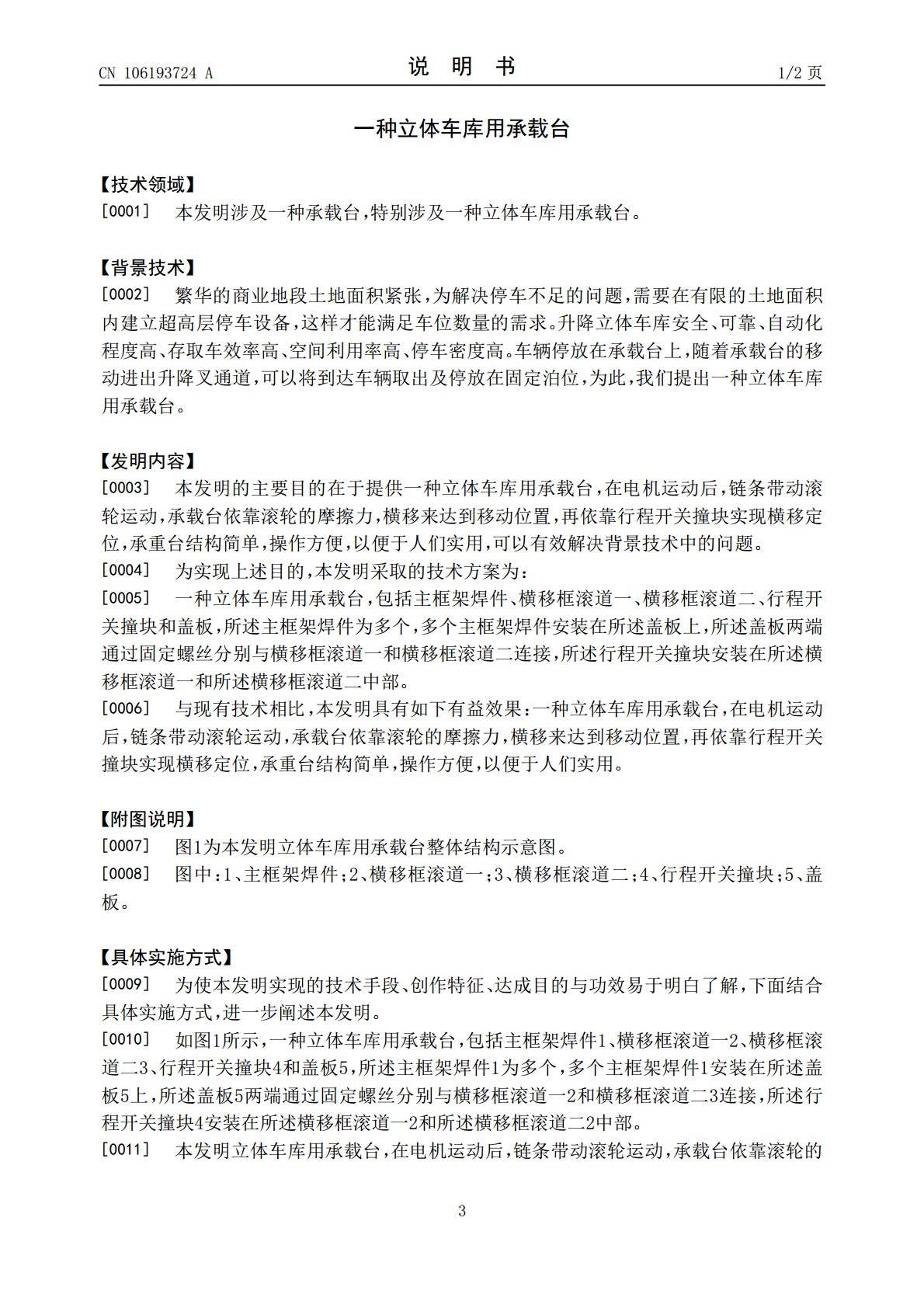

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106193724A(43)申请公布日2016.12.07(21)申请号201610789960.X(22)申请日2016.08.30(71)申请人安徽鸿路钢结构（集团）股份有限公司地址231131安徽省合肥市双凤工业区(72)发明人汤玉鹏崔灿(74)专利代理机构北京轻创知识产权代理有限公司11212代理人王新生(51)Int.Cl.E04H6/18(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种立体车库用承载台(57)摘要本发明公开了一种立体车库用承载台，包括主框架焊件、横移框滚道一、横移框滚道二、行程开关撞块和盖板，所述主框架焊件为多个，多个主框架焊件安装在所述盖板上，所述盖板两端通过固定螺丝分别与横移框滚道一和横移框滚道二连接，所述行程开关撞块安装在所述横移框滚道一和所述横移框滚道二中部。本发明在电机运动后，链条带动滚轮运动，承载台依靠滚轮的摩擦力，横移来达到移动位置，再依靠行程开关撞块实现横移定位，承重台结构简单，操作方便，以便于人们实用。CN106193724ACN106193724A权利要求书1/1页1.一种立体车库用承载台，包括主框架焊件(1)、横移框滚道一(2)、横移框滚道二(3)、行程开关撞块(4)和盖板(5)，其特征在于：所述主框架焊件(1)为多个，多个主框架焊件(1)安装在所述盖板(5)上，所述盖板(5)两端通过固定螺丝分别与横移框滚道一(2)和横移框滚道二(3)连接，所述行程开关撞块(4)安装在所述横移框滚道一(2)和所述横移框滚道二(3)中部。2CN106193724A说明书1/2页一种立体车库用承载台【技术领域】[0001]本发明涉及一种承载台，特别涉及一种立体车库用承载台。【背景技术】[0002]繁华的商业地段土地面积紧张，为解决停车不足的问题，需要在有限的土地面积内建立超高层停车设备，这样才能满足车位数量的需求。升降立体车库安全、可靠、自动化程度高、存取车效率高、空间利用率高、停车密度高。车辆停放在承载台上，随着承载台的移动进出升降叉通道，可以将到达车辆取出及停放在固定泊位，为此，我们提出一种立体车库用承载台。【发明内容】[0003]本发明的主要目的在于提供一种立体车库用承载台，在电机运动后，链条带动滚轮运动，承载台依靠滚轮的摩擦力，横移来达到移动位置，再依靠行程开关撞块实现横移定位，承重台结构简单，操作方便，以便于人们实用，可以有效解决背景技术中的问题。[0004]为实现上述目的，本发明采取的技术方案为：[0005]一种立体车库用承载台，包括主框架焊件、横移框滚道一、横移框滚道二、行程开关撞块和盖板，所述主框架焊件为多个，多个主框架焊件安装在所述盖板上，所述盖板两端通过固定螺丝分别与横移框滚道一和横移框滚道二连接，所述行程开关撞块安装在所述横移框滚道一和所述横移框滚道二中部。[0006]与现有技术相比，本发明具有如下有益效果：一种立体车库用承载台，在电机运动后，链条带动滚轮运动，承载台依靠滚轮的摩擦力，横移来达到移动位置，再依靠行程开关撞块实现横移定位，承重台结构简单，操作方便，以便于人们实用。【附图说明】[0007]图1为本发明立体车库用承载台整体结构示意图。[0008]图中：1、主框架焊件；2、横移框滚道一；3、横移框滚道二；4、行程开关撞块；5、盖板。【具体实施方式】[0009]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。[0010]如图1所示，一种立体车库用承载台，包括主框架焊件1、横移框滚道一2、横移框滚道二3、行程开关撞块4和盖板5，所述主框架焊件1为多个，多个主框架焊件1安装在所述盖板5上，所述盖板5两端通过固定螺丝分别与横移框滚道一2和横移框滚道二3连接，所述行程开关撞块4安装在所述横移框滚道一2和所述横移框滚道二2中部。[0011]本发明立体车库用承载台，在电机运动后，链条带动滚轮运动，承载台依靠滚轮的3CN106193724A说明书2/2页摩擦力，横移来达到移动位置，再依靠行程开关撞块4实现横移定位，承重台结构简单，操作方便，以便于人们实用。[0012]以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。4CN106193724A说明书附图1/1页图15
