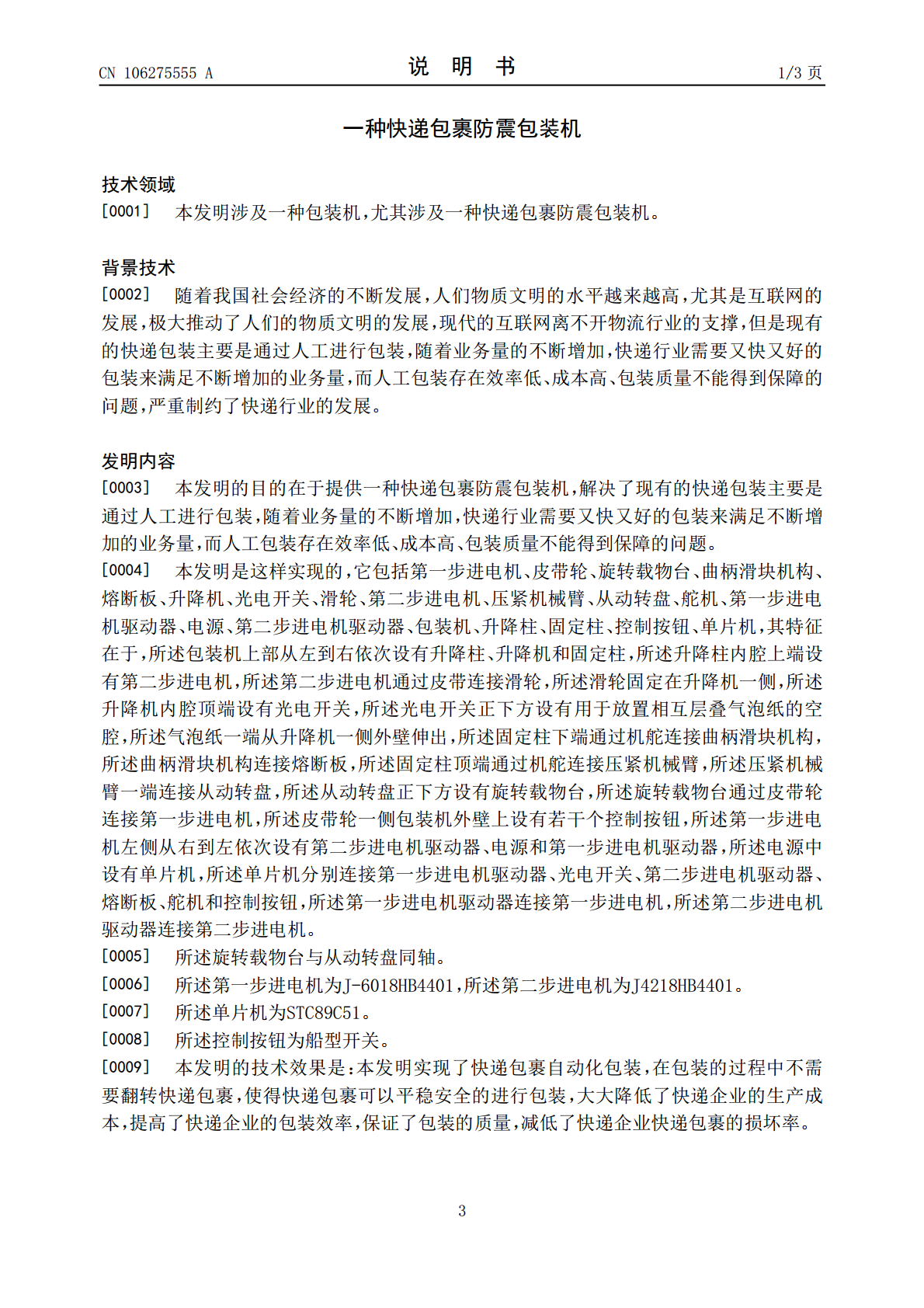

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106275555A(43)申请公布日2017.01.04(21)申请号201610662298.1(22)申请日2016.08.15(71)申请人华东交通大学地址330000江西省南昌市昌北经济开发区双港路(72)发明人周继惠李雅仙成俊良蓝晟赫江平李帅杰李翔(51)Int.Cl.B65B11/04(2006.01)B65B57/14(2006.01)B65B51/14(2006.01)B65B61/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种快递包裹防震包装机(57)摘要一种快递包裹防震包装机，它包括第一步进电机（1）、皮带轮（2）、旋转载物台（3）、曲柄滑块机构（4）、熔断板（5）、升降机（6）、光电开关（7）、滑轮（8），包装机（16）上部从左到右依次设有升降柱（17）、升降机（6）和固定柱（18），所述升降柱（17）内腔上端设有第二步进电机（9），所述第二步进电机（9）通过皮带连接滑轮（8），所述滑轮（8）固定在升降机（6）一侧，本发明实现了快递包裹自动化包装，在包装的过程中不需要翻转快递包裹，使得快递包裹可以平稳安全的进行包装，大大降低了快递企业的生产成本，提高了快递企业的包装效率，保证了包装的质量，减低了快递企业快递包裹的损坏率。CN106275555ACN106275555A权利要求书1/1页1.一种快递包裹防震包装机，它包括第一步进电机（1）、皮带轮（2）、旋转载物台（3）、曲柄滑块机构（4）、熔断板（5）、升降机（6）、光电开关（7）、滑轮（8）、第二步进电机（9）、压紧机械臂（10）、从动转盘（11）、舵机（12）、第一步进电机驱动器（13）、电源（14）、第二步进电机驱动器（15）、包装机（16）、升降柱（17）、固定柱（18）、控制按钮（19）、单片机（20），其特征在于，所述包装机（16）上部从左到右依次设有升降柱（17）、升降机（6）和固定柱（18），所述升降柱（17）内腔上端设有第二步进电机（9），所述第二步进电机（9）通过皮带连接滑轮（8），所述滑轮（8）固定在升降机（6）一侧，所述升降机（6）内腔顶端设有光电开关（7），所述光电开关（7）正下方设有用于放置相互层叠气泡纸的空腔，所述气泡纸一端从升降机（6）一侧外壁伸出，所述固定柱（18）下端通过机舵（12）连接曲柄滑块机构（4），所述曲柄滑块机构（4）连接熔断板（5），所述固定柱（18）顶端通过机舵（12）连接压紧机械臂（10），所述压紧机械臂（10）一端连接从动转盘（11），所述从动转盘（11）正下方设有旋转载物台（3），所述旋转载物台（3）通过皮带轮（2）连接第一步进电机（1），所述皮带轮（2）一侧包装机（16）外壁上设有若干个控制按钮（19），所述第一步进电机（1）左侧从右到左依次设有第二步进电机驱动器（15）、电源（14）和第一步进电机驱动器（13），所述电源（14）中设有单片机（20），所述单片机（20）分别连接第一步进电机驱动器（13）、光电开关（7）、第二步进电机驱动器（15）、熔断板（15）、舵机（12）和控制按钮（19），所述第一步进电机驱动器（13）连接第一步进电机（1），所述第二步进电机驱动器（15）连接第二步进电机（9）。2.根据权利要求1所述的一种快递包裹防震包装机，其特征在于，所述旋转载物台（3）与从动转盘（11）同轴。3.根据权利要求2所述的一种快递包裹防震包装机，其特征在于，所述第一步进电机（1）为J-6018HB4401，所述第二步进电机（9）为J4218HB4401。4.根据权利要求1-3任意一种快递包裹防震包装机，其特征在于，所述单片机（20）为STC89C51。2CN106275555A说明书1/3页一种快递包裹防震包装机技术领域[0001]本发明涉及一种包装机，尤其涉及一种快递包裹防震包装机。背景技术[0002]随着我国社会经济的不断发展，人们物质文明的水平越来越高，尤其是互联网的发展，极大推动了人们的物质文明的发展，现代的互联网离不开物流行业的支撑，但是现有的快递包装主要是通过人工进行包装，随着业务量的不断增加，快递行业需要又快又好的包装来满足不断增加的业务量，而人工包装存在效率低、成本高、包装质量不能得到保障的问题，严重制约了快递行业的发展。发明内容[0003]本发明的目的在于提供一种快递包裹防震包装机，解决了现有的快递包装主要是通过人工进行包装，随着业务量的不断增加，快递行业需要又快又好的包装来满足不断增加的业务量，而人工包装存在效率低、成本高、包装质量不能得到保障的问题。[0004]本发明是这样实现的，它包括第一步进电机、皮带轮、旋转载物台、曲柄滑块机构、熔断板、升降机、光电开关、滑轮、第
