一种C型垫胶条及内胎接头机压脚模口.pdf

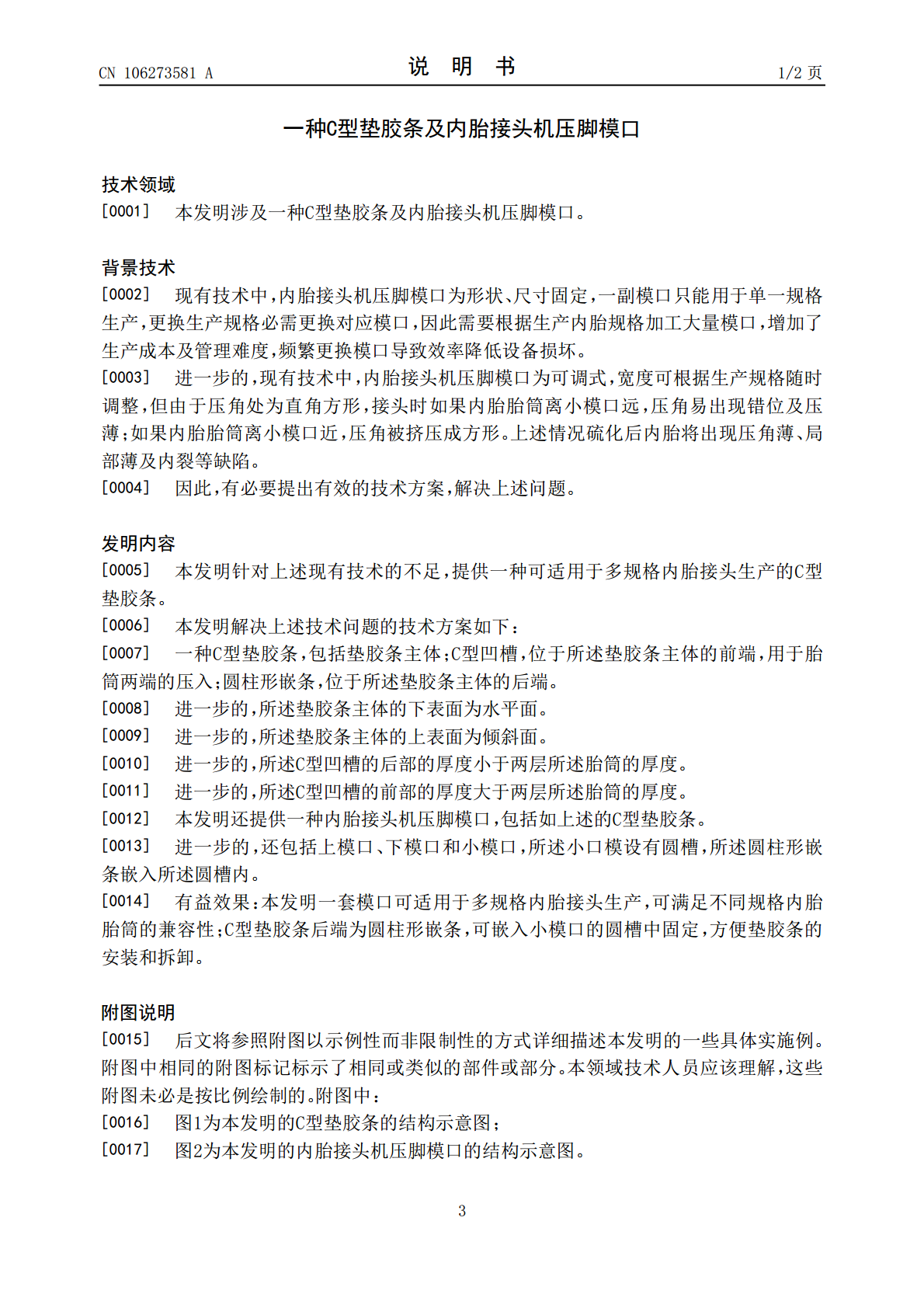

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106273581A(43)申请公布日2017.01.04(21)申请号201610664773.9(22)申请日2016.08.12(71)申请人山东玲珑轮胎股份有限公司地址265400山东省烟台市招远市金龙路777号(72)发明人王锋隋海涛董立强马小刚胡高全史立芬李利苹张贯超(51)Int.Cl.B29D23/24(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种C型垫胶条及内胎接头机压脚模口(57)摘要本发明涉及一种C型垫胶条。包括垫胶条主体；C型凹槽，位于所述垫胶条主体的前端，用于胎筒两端的压入；圆柱形嵌条，位于所述垫胶条主体的后端。所述垫胶条主体的下表面为水平面。所述垫胶条主体的上表面为倾斜面。所述C型凹槽的后部的厚度小于两层所述胎筒的厚度。所述C型凹槽的前部的厚度大于两层所述胎筒的厚度。本发明还提供一种内胎接头机压脚模口，包括如上述的C型垫胶条。还包括上模口、下模口和小模口，所述小口模设有圆槽，所述圆柱形嵌条嵌入所述圆槽内。有益效果：本发明一套模口可适用于多规格内胎接头生产，可满足不同规格内胎胎筒的兼容性；C型垫胶条后端为圆柱形嵌条，可嵌入小模口的圆槽中固定，方便垫胶条的安装和拆卸。CN106273581ACN106273581A权利要求书1/1页1.一种C型垫胶条，其特征在于，包括垫胶条主体；C型凹槽，位于所述垫胶条主体的前端，用于胎筒两端的压入；圆柱形嵌条，位于所述垫胶条主体的后端。2.如权利要求1所述的C型垫胶条，其特征在于，所述垫胶条主体的下表面为水平面。3.如权利要求2所述的C型垫胶条，其特征在于，所述垫胶条主体的上表面为倾斜面。4.如权利要求3所述的C型垫胶条，其特征在于，所述C型凹槽的后部的厚度小于两层所述胎筒的厚度。5.如权利要求4所述的C型垫胶条，其特征在于，所述C型凹槽的前部的厚度大于两层所述胎筒的厚度。6.一种内胎接头机压脚模口，其特征在于，包括如权利要求1-5任一项所述的C型垫胶条。7.如权利要求6所述的内胎接头机压脚模口，其特征在于，还包括上模口、下模口和小模口，所述小口模设有圆槽，所述圆柱形嵌条嵌入所述圆槽内。2CN106273581A说明书1/2页一种C型垫胶条及内胎接头机压脚模口技术领域[0001]本发明涉及一种C型垫胶条及内胎接头机压脚模口。背景技术[0002]现有技术中，内胎接头机压脚模口为形状、尺寸固定，一副模口只能用于单一规格生产，更换生产规格必需更换对应模口，因此需要根据生产内胎规格加工大量模口，增加了生产成本及管理难度，频繁更换模口导致效率降低设备损坏。[0003]进一步的，现有技术中，内胎接头机压脚模口为可调式，宽度可根据生产规格随时调整，但由于压角处为直角方形，接头时如果内胎胎筒离小模口远，压角易出现错位及压薄；如果内胎胎筒离小模口近，压角被挤压成方形。上述情况硫化后内胎将出现压角薄、局部薄及内裂等缺陷。[0004]因此，有必要提出有效的技术方案，解决上述问题。发明内容[0005]本发明针对上述现有技术的不足，提供一种可适用于多规格内胎接头生产的C型垫胶条。[0006]本发明解决上述技术问题的技术方案如下：[0007]一种C型垫胶条，包括垫胶条主体；C型凹槽，位于所述垫胶条主体的前端，用于胎筒两端的压入；圆柱形嵌条，位于所述垫胶条主体的后端。[0008]进一步的，所述垫胶条主体的下表面为水平面。[0009]进一步的，所述垫胶条主体的上表面为倾斜面。[0010]进一步的，所述C型凹槽的后部的厚度小于两层所述胎筒的厚度。[0011]进一步的，所述C型凹槽的前部的厚度大于两层所述胎筒的厚度。[0012]本发明还提供一种内胎接头机压脚模口，包括如上述的C型垫胶条。[0013]进一步的，还包括上模口、下模口和小模口，所述小口模设有圆槽，所述圆柱形嵌条嵌入所述圆槽内。[0014]有益效果：本发明一套模口可适用于多规格内胎接头生产，可满足不同规格内胎胎筒的兼容性；C型垫胶条后端为圆柱形嵌条，可嵌入小模口的圆槽中固定，方便垫胶条的安装和拆卸。附图说明[0015]后文将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施例。附图中相同的附图标记标示了相同或类似的部件或部分。本领域技术人员应该理解，这些附图未必是按比例绘制的。附图中：[0016]图1为本发明的C型垫胶条的结构示意图；[0017]图2为本发明的内胎接头机压脚模口的结构示意图。3CN106273581A说明书2/2页[0018]在图中，1.C型凹槽；2.圆柱形嵌条；3.下表面；4.上表面；5.上模口；6.下模口；7.小模口；8.C型垫胶条；9.胎筒；10.垫胶条主体。具体实施方式[0019]图1是本发明C型垫胶条的结构示
