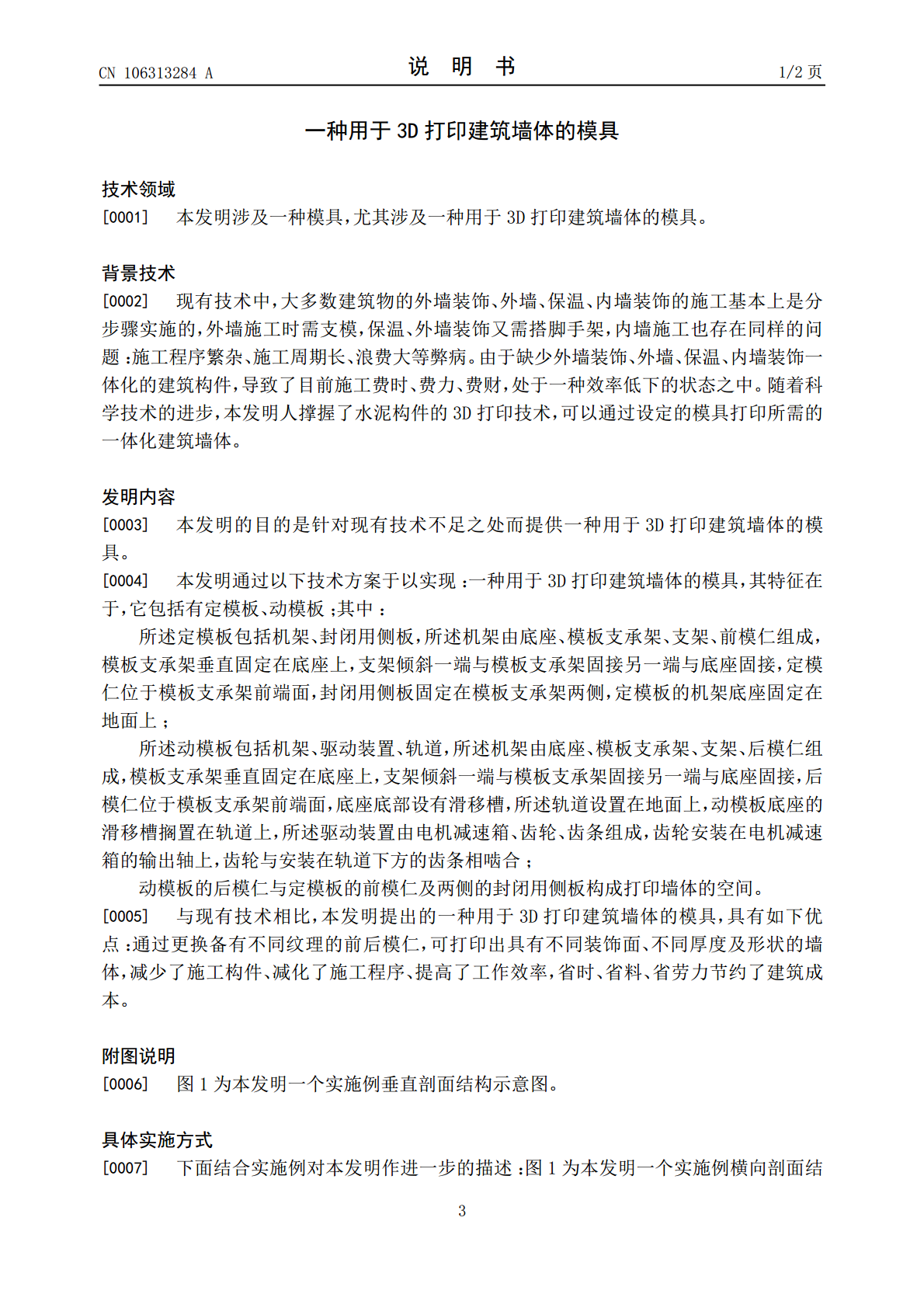

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106313284A(43)申请公布日2017.01.11(21)申请号201510347149.1(22)申请日2015.06.19(71)申请人马义和地址200336上海市长宁区天山路601号503室(72)发明人马义和(74)专利代理机构上海京沪专利代理事务所(普通合伙)31235代理人周志宏(51)Int.Cl.B28B7/02(2006.01)B28B7/00(2006.01)B28B1/00(2006.01)B33Y30/00(2015.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于3D打印建筑墙体的模具(57)摘要本发明涉及一种用于3D打印建筑墙体的模具,它包括有定模板、动模板;所述定模板包括机架、封闭用侧板,所述机架由底座、模板支承架、支架、前模仁组成,所述动模板包括机架、驱动装置、轨道,所述机架由底座、模板支承架、支架、后模仁组成,动模板底座的滑移槽搁置在轨道上,所述驱动装置由电机减速箱、齿轮、齿条组成,齿轮安装在电机减速箱的输出轴上,齿轮与安装在轨道下方的齿条相啮合,动模板的后模仁与定模板的前模仁及两侧的封闭用侧板构成打印墙体的空间。本发明的优点:通过更换备有不同纹理的前后模仁,可打印出具有不同装饰面、不同厚度及形状的墙体,减少了施工构件、减化了施工程序、提高了工作效率,省时、省料、省劳力节约了建筑成本。CN106313284ACN106313284A权利要求书1/1页1.一种用于3D打印建筑墙体的模具,其特征在于,它包括有定模板、动模板;其中:所述定模板包括机架、封闭用侧板,所述机架由底座、模板支承架、支架、前模仁组成,模板支承架垂直固定在底座上,支架倾斜一端与模板支承架固接另一端与底座固接,定模仁位于模板支承架前端面,封闭用侧板固定在模板支承架两侧,定模板的机架底座固定在地面上;所述动模板包括机架、驱动装置、轨道,所述机架由底座、模板支承架、支架、后模仁组成,模板支承架垂直固定在底座上,支架倾斜一端与模板支承架固接另一端与底座固接,后模仁位于模板支承架前端面,底座底部设有滑移槽,所述轨道设置在地面上,动模板底座的滑移槽搁置在轨道上,所述驱动装置由电机减速箱、齿轮、齿条组成,齿轮安装在电机减速箱的输出轴上,齿轮与安装在轨道下方的齿条相啮合;动模板的后模仁与定模板的前模仁及两侧的封闭用侧板构成打印墙体的空间。2CN106313284A说明书1/2页一种用于3D打印建筑墙体的模具技术领域[0001]本发明涉及一种模具,尤其涉及一种用于3D打印建筑墙体的模具。背景技术[0002]现有技术中,大多数建筑物的外墙装饰、外墙、保温、内墙装饰的施工基本上是分步骤实施的,外墙施工时需支模,保温、外墙装饰又需搭脚手架,内墙施工也存在同样的问题:施工程序繁杂、施工周期长、浪费大等弊病。由于缺少外墙装饰、外墙、保温、内墙装饰一体化的建筑构件,导致了目前施工费时、费力、费财,处于一种效率低下的状态之中。随着科学技术的进步,本发明人撑握了水泥构件的3D打印技术,可以通过设定的模具打印所需的一体化建筑墙体。发明内容[0003]本发明的目的是针对现有技术不足之处而提供一种用于3D打印建筑墙体的模具。[0004]本发明通过以下技术方案于以实现:一种用于3D打印建筑墙体的模具,其特征在于,它包括有定模板、动模板;其中:所述定模板包括机架、封闭用侧板,所述机架由底座、模板支承架、支架、前模仁组成,模板支承架垂直固定在底座上,支架倾斜一端与模板支承架固接另一端与底座固接,定模仁位于模板支承架前端面,封闭用侧板固定在模板支承架两侧,定模板的机架底座固定在地面上;所述动模板包括机架、驱动装置、轨道,所述机架由底座、模板支承架、支架、后模仁组成,模板支承架垂直固定在底座上,支架倾斜一端与模板支承架固接另一端与底座固接,后模仁位于模板支承架前端面,底座底部设有滑移槽,所述轨道设置在地面上,动模板底座的滑移槽搁置在轨道上,所述驱动装置由电机减速箱、齿轮、齿条组成,齿轮安装在电机减速箱的输出轴上,齿轮与安装在轨道下方的齿条相啮合;动模板的后模仁与定模板的前模仁及两侧的封闭用侧板构成打印墙体的空间。[0005]与现有技术相比,本发明提出的一种用于3D打印建筑墙体的模具,具有如下优点:通过更换备有不同纹理的前后模仁,可打印出具有不同装饰面、不同厚度及形状的墙体,减少了施工构件、减化了施工程序、提高了工作效率,省时、省料、省劳力节约了建筑成本。附图说明[0006]图1为本发明一个实施例垂直剖面结构示意图。具体实施方式[0007]下面结合实施例对本发明作进一步的描述:图1为本发明一个实施例横向剖面结3CN106313284A说明书2/2页构示意图。图中,一种用于3D打印
