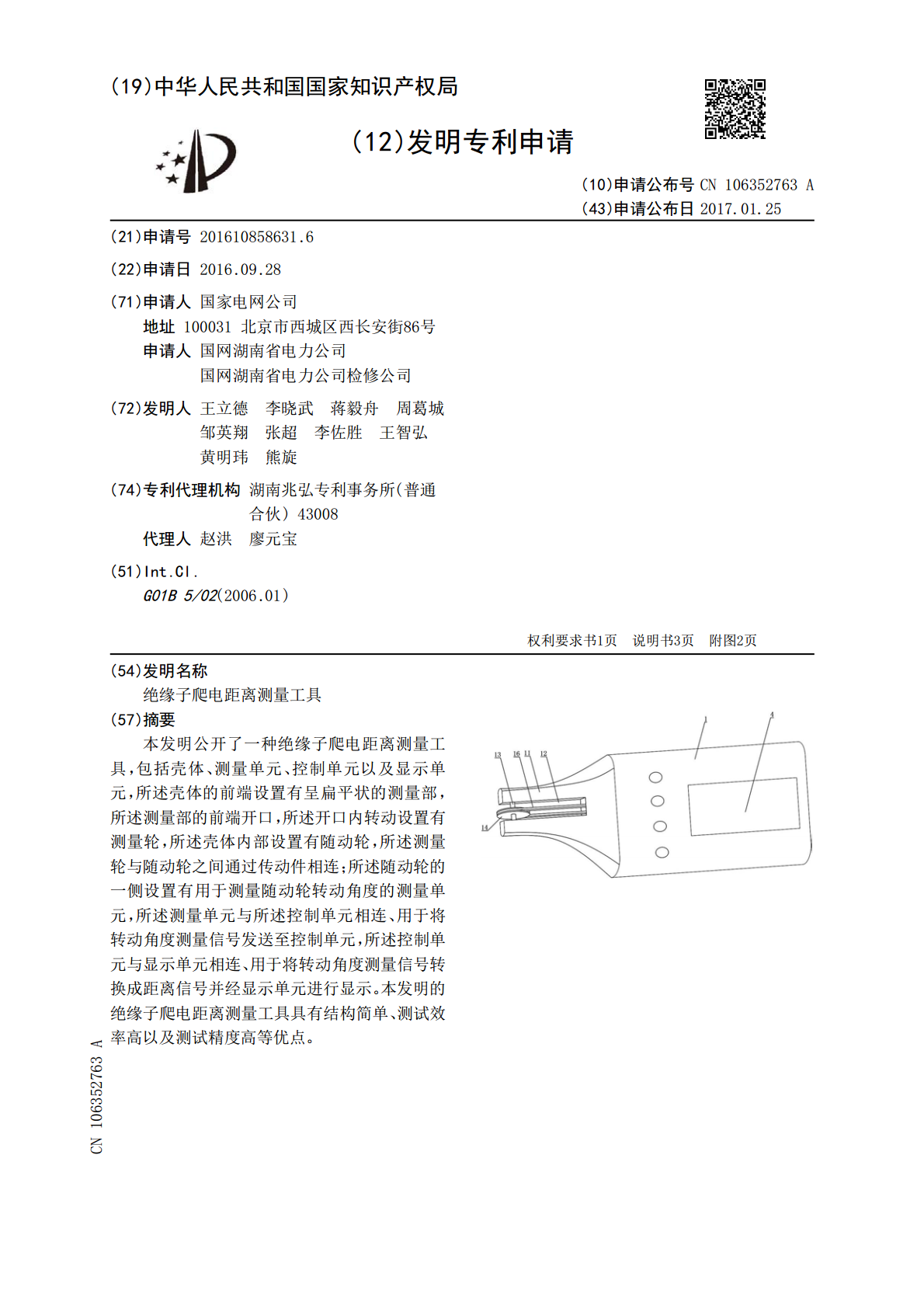

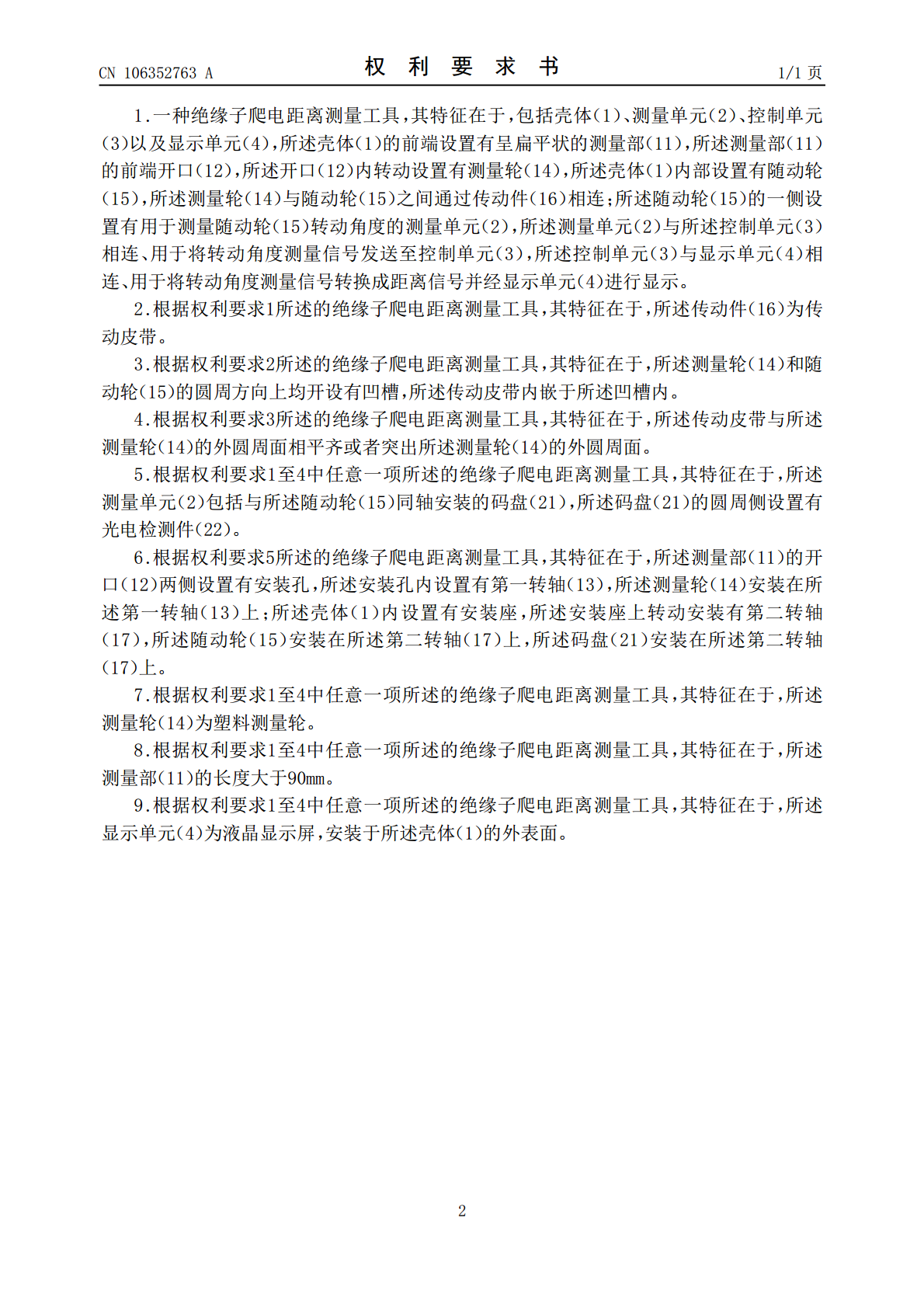

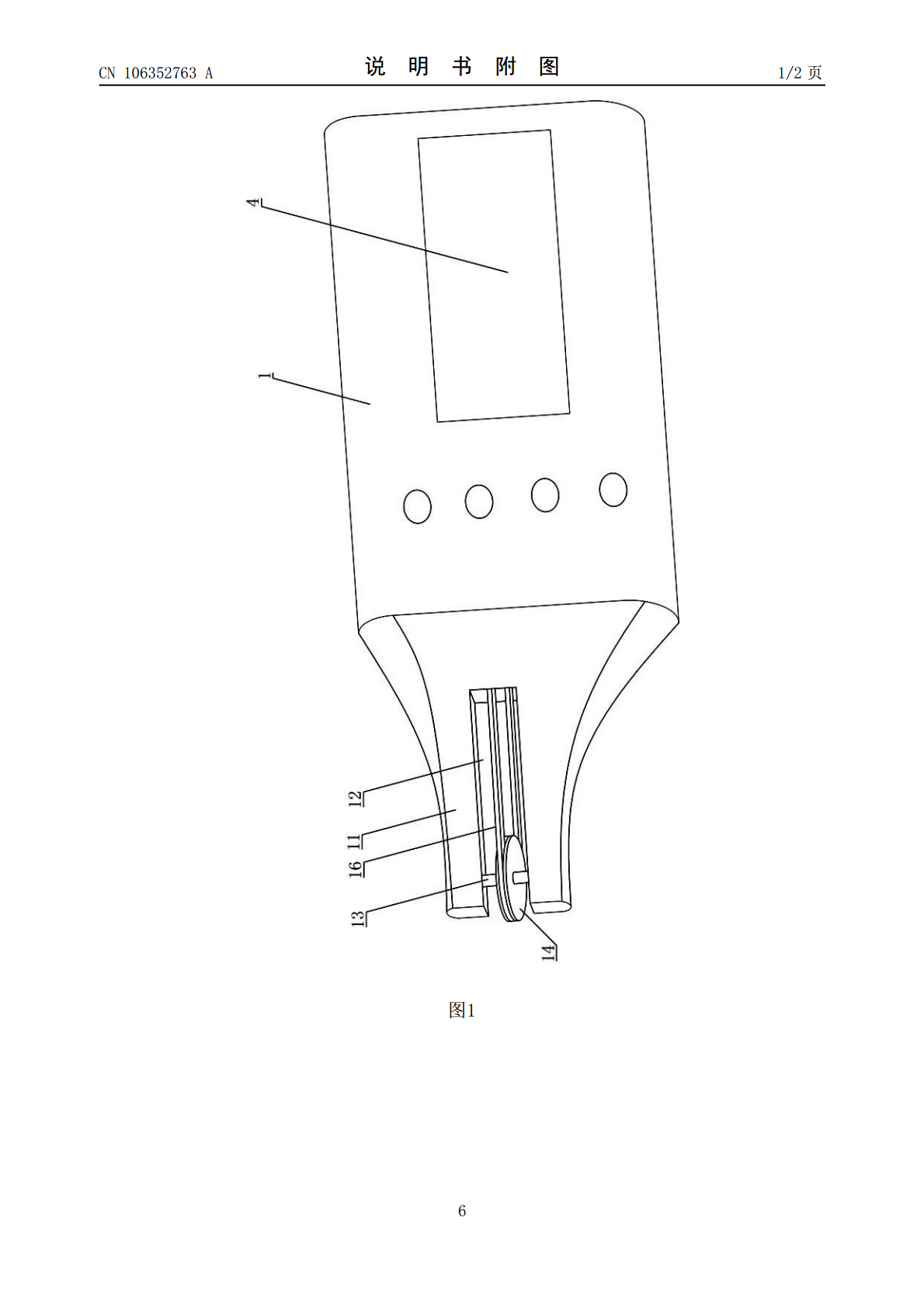

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106352763A(43)申请公布日2017.01.25(21)申请号201610858631.6(22)申请日2016.09.28(71)申请人国家电网公司地址100031北京市西城区西长安街86号申请人国网湖南省电力公司国网湖南省电力公司检修公司(72)发明人王立德李晓武蒋毅舟周葛城邹英翔张超李佐胜王智弘黄明玮熊旋(74)专利代理机构湖南兆弘专利事务所(普通合伙)43008代理人赵洪廖元宝(51)Int.Cl.G01B5/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称绝缘子爬电距离测量工具(57)摘要本发明公开了一种绝缘子爬电距离测量工具，包括壳体、测量单元、控制单元以及显示单元，所述壳体的前端设置有呈扁平状的测量部，所述测量部的前端开口，所述开口内转动设置有测量轮，所述壳体内部设置有随动轮，所述测量轮与随动轮之间通过传动件相连；所述随动轮的一侧设置有用于测量随动轮转动角度的测量单元，所述测量单元与所述控制单元相连、用于将转动角度测量信号发送至控制单元，所述控制单元与显示单元相连、用于将转动角度测量信号转换成距离信号并经显示单元进行显示。本发明的绝缘子爬电距离测量工具具有结构简单、测试效率高以及测试精度高等优点。CN106352763ACN106352763A权利要求书1/1页1.一种绝缘子爬电距离测量工具，其特征在于，包括壳体（1）、测量单元（2）、控制单元（3）以及显示单元（4），所述壳体（1）的前端设置有呈扁平状的测量部（11），所述测量部（11）的前端开口（12），所述开口（12）内转动设置有测量轮（14），所述壳体（1）内部设置有随动轮（15），所述测量轮（14）与随动轮（15）之间通过传动件（16）相连；所述随动轮（15）的一侧设置有用于测量随动轮（15）转动角度的测量单元（2），所述测量单元（2）与所述控制单元（3）相连、用于将转动角度测量信号发送至控制单元（3），所述控制单元（3）与显示单元（4）相连、用于将转动角度测量信号转换成距离信号并经显示单元（4）进行显示。2.根据权利要求1所述的绝缘子爬电距离测量工具，其特征在于，所述传动件（16）为传动皮带。3.根据权利要求2所述的绝缘子爬电距离测量工具，其特征在于，所述测量轮（14）和随动轮（15）的圆周方向上均开设有凹槽，所述传动皮带内嵌于所述凹槽内。4.根据权利要求3所述的绝缘子爬电距离测量工具，其特征在于，所述传动皮带与所述测量轮（14）的外圆周面相平齐或者突出所述测量轮（14）的外圆周面。5.根据权利要求1至4中任意一项所述的绝缘子爬电距离测量工具，其特征在于，所述测量单元（2）包括与所述随动轮（15）同轴安装的码盘（21），所述码盘（21）的圆周侧设置有光电检测件（22）。6.根据权利要求5所述的绝缘子爬电距离测量工具，其特征在于，所述测量部（11）的开口（12）两侧设置有安装孔，所述安装孔内设置有第一转轴（13），所述测量轮（14）安装在所述第一转轴（13）上；所述壳体（1）内设置有安装座，所述安装座上转动安装有第二转轴（17），所述随动轮（15）安装在所述第二转轴（17）上，所述码盘（21）安装在所述第二转轴（17）上。7.根据权利要求1至4中任意一项所述的绝缘子爬电距离测量工具，其特征在于，所述测量轮（14）为塑料测量轮。8.根据权利要求1至4中任意一项所述的绝缘子爬电距离测量工具，其特征在于，所述测量部（11）的长度大于90mm。9.根据权利要求1至4中任意一项所述的绝缘子爬电距离测量工具，其特征在于，所述显示单元（4）为液晶显示屏，安装于所述壳体（1）的外表面。2CN106352763A说明书1/3页绝缘子爬电距离测量工具技术领域[0001]本发明主要涉及电力系统技术领域，特指一种绝缘子爬电距离测量工具。背景技术[0002]输变电设备污闪事故严重威胁电网运行安全，是电力系统重点防范的主要事故之一。随着环境污染加重，变电设备的防污等级已不能满足现场防污的需要。根据《国家电网公司运维检修部关于开展输变电设备外绝缘配置校核工作的通知》的要求，需准确测量和掌握现场设备外绝缘爬电距离，以便于开展现场设备的防污治理工作。[0003]目前测量绝缘子爬电距离的方法比较粗放，主要通过使用不同测量材料人工测量并计算得出结果，测量效率和准确度都相当有限。[0004]目前测量绝缘子的爬电距离的方法主要有三种，分别为皮卷尺测量法、胶带类测量法和细麻绳类测量法，下面就各种测量方法作简要介绍：（1）皮卷尺测量法：直接用皮卷尺沿绝缘子弯折表面进行测量，其缺点是皮卷尺易滑动，无法严密贴合绝缘子表面，需反复调整造成测量的时间损耗，同时产生较大的测量误差；（2）胶带类测量法：
