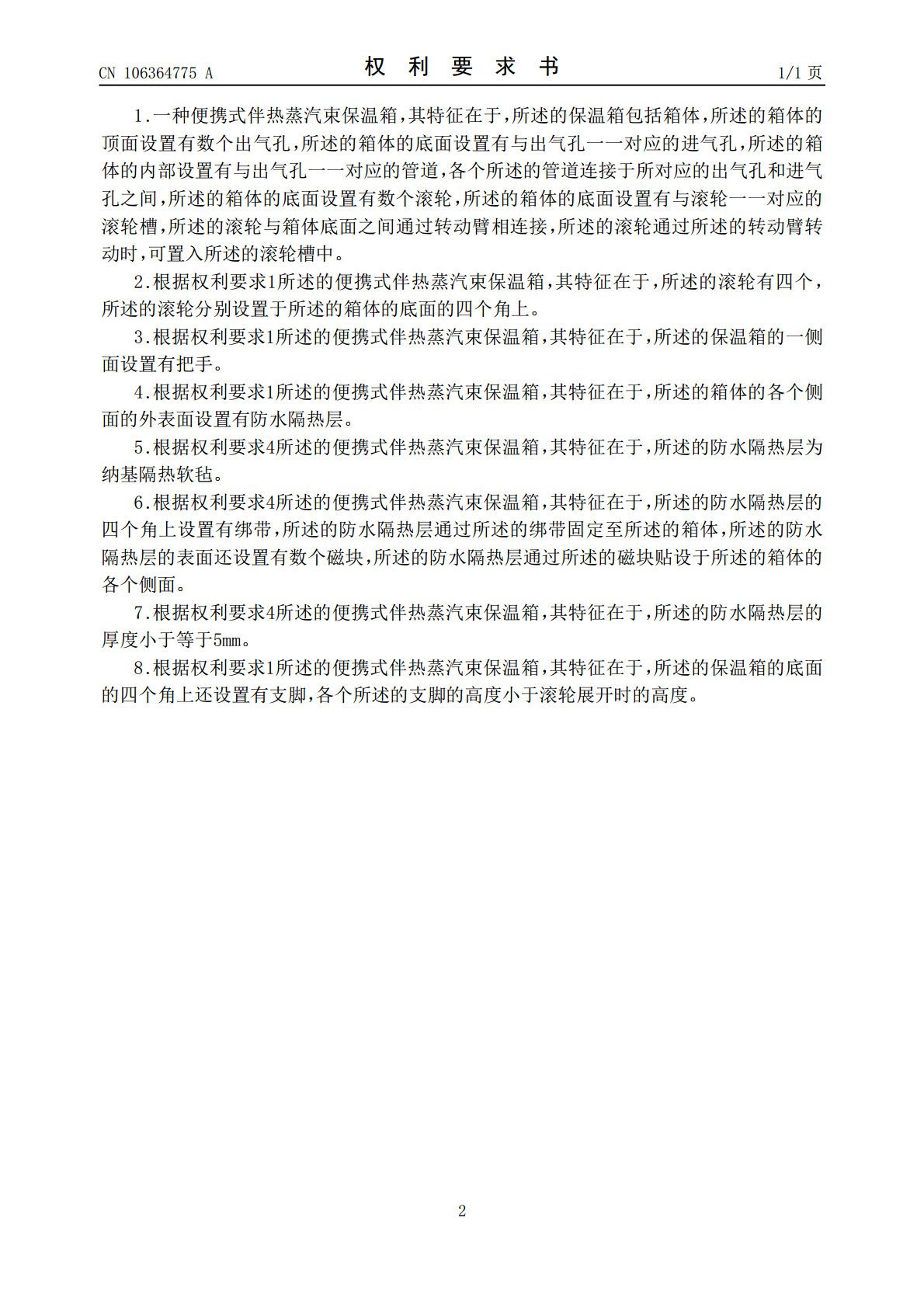

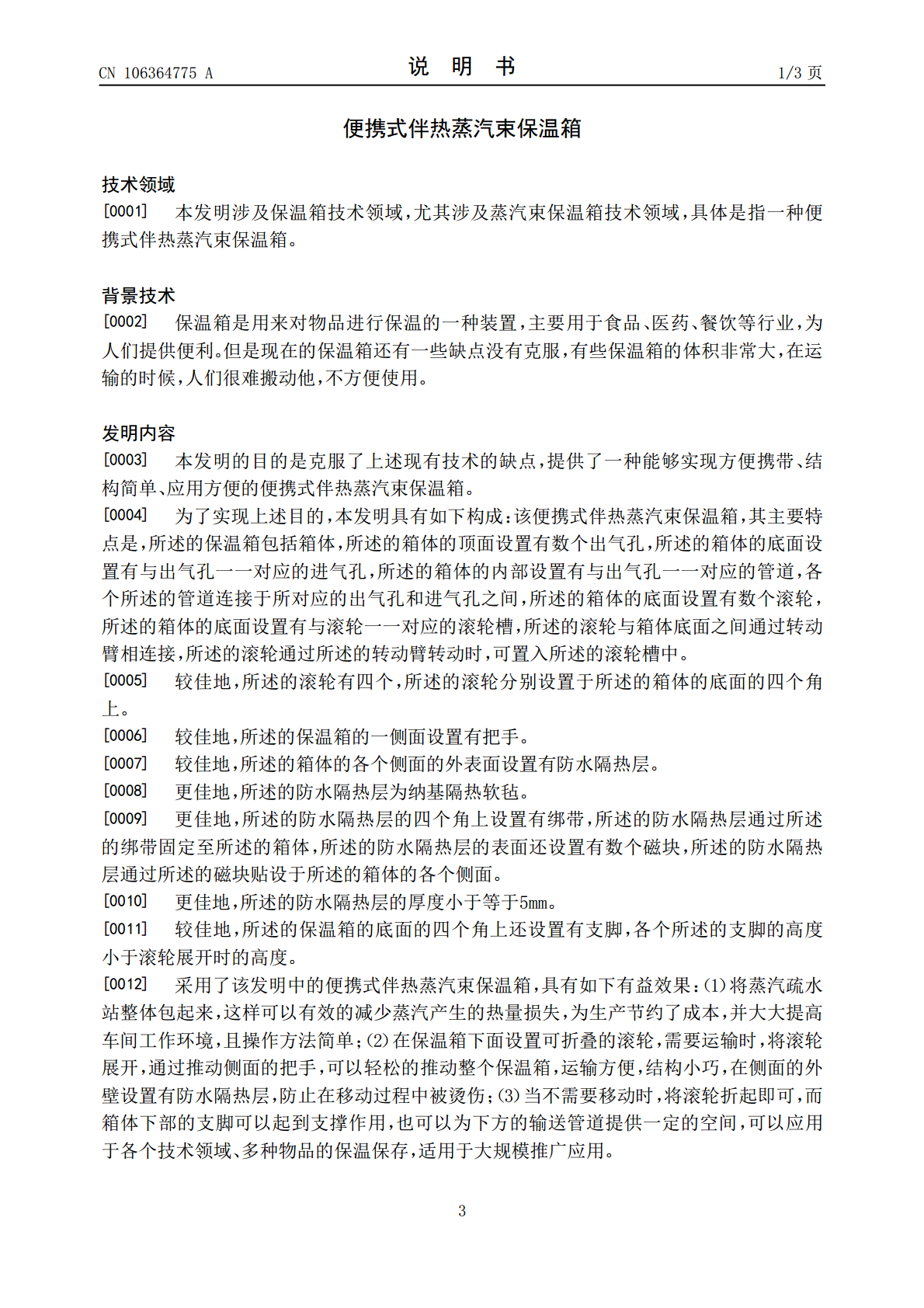

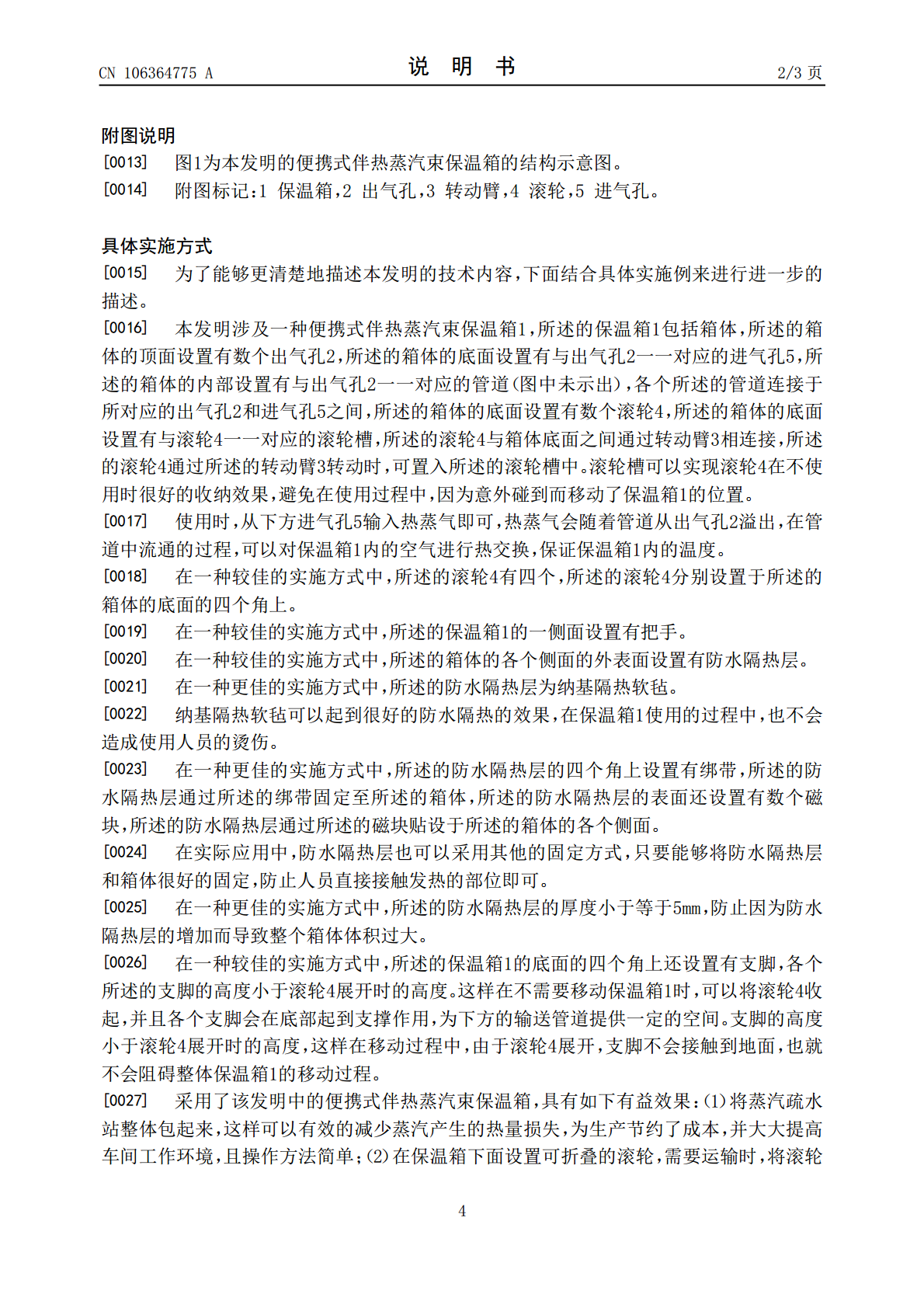

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106364775A(43)申请公布日2017.02.01(21)申请号201610853225.0(22)申请日2016.09.27(71)申请人成都朵猫文化传播有限公司地址610000四川省成都市成华区羊子山路68号4栋2单元20层21号(72)发明人曾晨(51)Int.Cl.B65D25/24(2006.01)B65D81/38(2006.01)B65D81/18(2006.01)权利要求书1页说明书3页附图1页(54)发明名称便携式伴热蒸汽束保温箱(57)摘要本发明涉及一种便携式伴热蒸汽束保温箱，其中包括箱体，所述的箱体的顶面设置有数个出气孔，所述的箱体的底面设置有与出气孔一一对应的进气孔，所述的箱体的内部设置有与出气孔一一对应的管道，各个所述的管道连接于所对应的出气孔和进气孔之间，所述的箱体的底面设置有数个滚轮，所述的箱体的底面设置有与滚轮一一对应的滚轮槽，所述的滚轮与箱体底面之间通过转动臂相连接，所述的滚轮通过所述的转动臂转动时，可置入所述的滚轮槽中，采用该种结构，保温箱下面设置可折叠的滚轮，需要运输时，将滚轮展开，通过推动侧面的把手，可以轻松的推动整个保温箱，运输方便，结构小巧，在侧面的外壁设置有防水隔热层，防止在移动过程中被烫伤。CN106364775ACN106364775A权利要求书1/1页1.一种便携式伴热蒸汽束保温箱，其特征在于，所述的保温箱包括箱体，所述的箱体的顶面设置有数个出气孔，所述的箱体的底面设置有与出气孔一一对应的进气孔，所述的箱体的内部设置有与出气孔一一对应的管道，各个所述的管道连接于所对应的出气孔和进气孔之间，所述的箱体的底面设置有数个滚轮，所述的箱体的底面设置有与滚轮一一对应的滚轮槽，所述的滚轮与箱体底面之间通过转动臂相连接，所述的滚轮通过所述的转动臂转动时，可置入所述的滚轮槽中。2.根据权利要求1所述的便携式伴热蒸汽束保温箱，其特征在于，所述的滚轮有四个，所述的滚轮分别设置于所述的箱体的底面的四个角上。3.根据权利要求1所述的便携式伴热蒸汽束保温箱，其特征在于，所述的保温箱的一侧面设置有把手。4.根据权利要求1所述的便携式伴热蒸汽束保温箱，其特征在于，所述的箱体的各个侧面的外表面设置有防水隔热层。5.根据权利要求4所述的便携式伴热蒸汽束保温箱，其特征在于，所述的防水隔热层为纳基隔热软毡。6.根据权利要求4所述的便携式伴热蒸汽束保温箱，其特征在于，所述的防水隔热层的四个角上设置有绑带，所述的防水隔热层通过所述的绑带固定至所述的箱体，所述的防水隔热层的表面还设置有数个磁块，所述的防水隔热层通过所述的磁块贴设于所述的箱体的各个侧面。7.根据权利要求4所述的便携式伴热蒸汽束保温箱，其特征在于，所述的防水隔热层的厚度小于等于5mm。8.根据权利要求1所述的便携式伴热蒸汽束保温箱，其特征在于，所述的保温箱的底面的四个角上还设置有支脚，各个所述的支脚的高度小于滚轮展开时的高度。2CN106364775A说明书1/3页便携式伴热蒸汽束保温箱技术领域[0001]本发明涉及保温箱技术领域，尤其涉及蒸汽束保温箱技术领域，具体是指一种便携式伴热蒸汽束保温箱。背景技术[0002]保温箱是用来对物品进行保温的一种装置，主要用于食品、医药、餐饮等行业，为人们提供便利。但是现在的保温箱还有一些缺点没有克服，有些保温箱的体积非常大，在运输的时候，人们很难搬动他，不方便使用。发明内容[0003]本发明的目的是克服了上述现有技术的缺点，提供了一种能够实现方便携带、结构简单、应用方便的便携式伴热蒸汽束保温箱。[0004]为了实现上述目的，本发明具有如下构成：该便携式伴热蒸汽束保温箱，其主要特点是，所述的保温箱包括箱体，所述的箱体的顶面设置有数个出气孔，所述的箱体的底面设置有与出气孔一一对应的进气孔，所述的箱体的内部设置有与出气孔一一对应的管道，各个所述的管道连接于所对应的出气孔和进气孔之间，所述的箱体的底面设置有数个滚轮，所述的箱体的底面设置有与滚轮一一对应的滚轮槽，所述的滚轮与箱体底面之间通过转动臂相连接，所述的滚轮通过所述的转动臂转动时，可置入所述的滚轮槽中。[0005]较佳地，所述的滚轮有四个，所述的滚轮分别设置于所述的箱体的底面的四个角上。[0006]较佳地，所述的保温箱的一侧面设置有把手。[0007]较佳地，所述的箱体的各个侧面的外表面设置有防水隔热层。[0008]更佳地，所述的防水隔热层为纳基隔热软毡。[0009]更佳地，所述的防水隔热层的四个角上设置有绑带，所述的防水隔热层通过所述的绑带固定至所述的箱体，所述的防水隔热层的表面还设置有数个磁块，所述的防水隔热层通过所述的磁块贴设于所述的箱体的各个侧面。[0010]更佳地，所述的防水隔热
