一种断路器及其分合闸装置.pdf

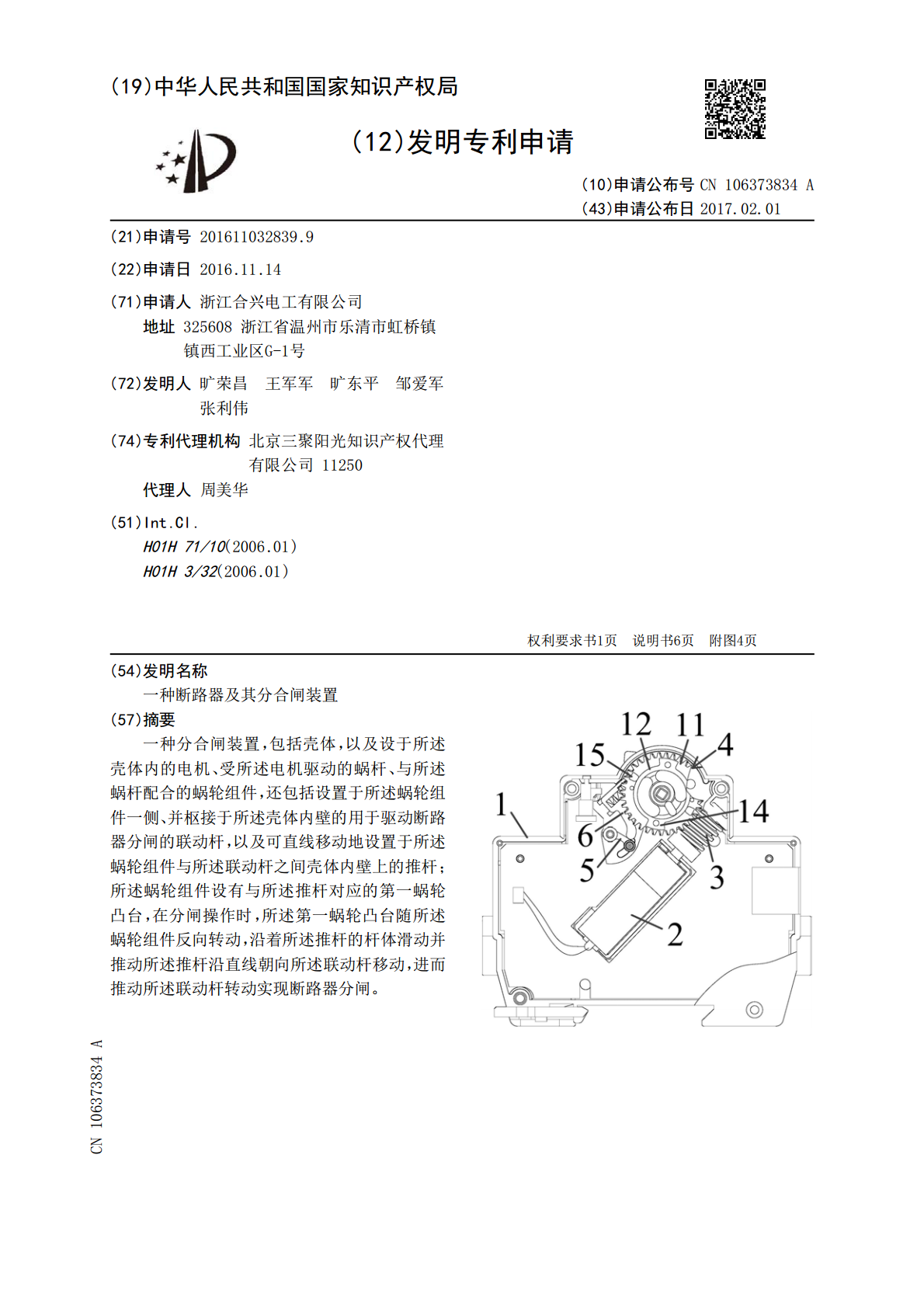

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106373834A(43)申请公布日2017.02.01(21)申请号201611032839.9(22)申请日2016.11.14(71)申请人浙江合兴电工有限公司地址325608浙江省温州市乐清市虹桥镇镇西工业区G-1号(72)发明人旷荣昌王军军旷东平邹爱军张利伟(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人周美华(51)Int.Cl.H01H71/10(2006.01)H01H3/32(2006.01)权利要求书1页说明书6页附图4页(54)发明名称一种断路器及其分合闸装置(57)摘要一种分合闸装置，包括壳体，以及设于所述壳体内的电机、受所述电机驱动的蜗杆、与所述蜗杆配合的蜗轮组件，还包括设置于所述蜗轮组件一侧、并枢接于所述壳体内壁的用于驱动断路器分闸的联动杆，以及可直线移动地设置于所述蜗轮组件与所述联动杆之间壳体内壁上的推杆；所述蜗轮组件设有与所述推杆对应的第一蜗轮凸台，在分闸操作时，所述第一蜗轮凸台随所述蜗轮组件反向转动，沿着所述推杆的杆体滑动并推动所述推杆沿直线朝向所述联动杆移动，进而推动所述联动杆转动实现断路器分闸。CN106373834ACN106373834A权利要求书1/1页1.一种分合闸装置，包括壳体(1)，以及设于所述壳体(1)内的电机(2)、受所述电机(2)驱动的蜗杆(3)、与所述蜗杆配合的蜗轮组件(4)，其特征在于，还包括设置于所述蜗轮组件(4)一侧、并枢接于所述壳体(1)内壁的用于驱动断路器分闸的联动杆(5)，以及可直线移动地设置于所述蜗轮组件(4)与所述联动杆(5)之间壳体内壁上的推杆(6)；所述蜗轮组件(4)设有与所述推杆(6)对应的第一蜗轮凸台(7)，在分闸操作时，所述第一蜗轮凸台(7)随所述蜗轮组件(4)反向转动，沿着所述推杆(6)的杆体滑动并推动所述推杆(6)沿直线朝向所述联动杆(5)移动，进而推动所述联动杆(5)转动实现断路器分闸。2.根据权利要求1所述的分合闸装置，其特征在于，所述蜗轮组件(4)与所述联动杆(5)之间的壳体内壁上设有用于所述推杆(6)直线移动的直线导轨(8)，所述推杆(6)的杆体一端设有滑接部，所述滑接部与所述直线导轨(8)滑动配合。3.根据权利要求2所述的分合闸装置，其特征在于，所述滑接部内部设有容置腔体，所述容置腔体内设有用于所述推杆(6)复位的复位弹簧(9)；所述复位弹簧(9)的上端与所述推杆(6)固定相连，下端与设置在所述直线导轨(8)轴向的挡板(10)抵接。4.根据权利要求1-3中任一项所述的分合闸装置，其特征在于，所述蜗轮组件(4)包括蜗轮(11)和相对所述蜗轮(11)可转动地嵌套在所述蜗轮(11)内部的盘形传动件(12)，以及一端与所述盘形传动件(12)中心固定连接、用于带动断路器的分合闸手柄转动的合闸转轴(13)，所述盘形传动件(12)的边缘设有传动凸台(14)，所述蜗轮(11)的边缘设有与所述传动凸台(14)对应的第二蜗轮凸台(15)，在合闸操作时，所述第二蜗轮凸台(15)随所述蜗轮(11)正向转动，通过所述传动凸台(14)推动所述盘形传动件(12)转动，进而推动断路器的分合闸手柄转动，以实现断路器合闸。5.根据权利要求4所述的分合闸装置，其特征在于，所述第二蜗轮凸台(15)和第一蜗轮凸台(7)分别设置在所述蜗轮(11)端面的正反两侧。6.根据权利要求4所述的分合闸装置，其特征在于，所述第二蜗轮凸台(15)设置为两个，分别位于所述蜗轮(11)端面的直径的相反侧；相应地，所述传动凸台(14)设置为两个，分别位于所述盘形传动件(12)端面的直径的相反侧。7.根据权利要求1-3中任一项所述的分合闸装置，其特征在于，所述联动杆(5)的两端分别为固定端(16)和转动端(17)；所述转动端(17)围绕着所述固定端(16)为中心沿弧形转动。8.根据权利要求7所述的分合闸装置，其特征在于，所述壳体(1)上设有引导所述转动端(17)转动的弧形导轨(18)。9.根据权利要求1-3中任一项所述的分合闸装置，其特征在于，所述蜗轮(11)表面设有固定检测簧片(19)和/或感应磁铁(20)的固定槽；所述检测簧片(19)和感应磁铁(20)用于检测所述蜗轮(11)的转动角度，将检测到的蜗轮位置信号发送给具有中央控制电路的电路板，通过中央控制电路监控所述蜗轮(11)的实时转动。10.根据权利要求1-3中任一项所述的分合闸装置，其特征在于，所述合闸转轴(13)的横截面为三角形、四边形或多边形。11.一种断路器，其特征在于，包括：至少一个断路器本体(21)、以及权利要求1-10中任一项所述的分合闸装置(22)；所述分合闸装置(22)驱动所述断路器本体(21)完成分闸、合闸工作。2CN10
