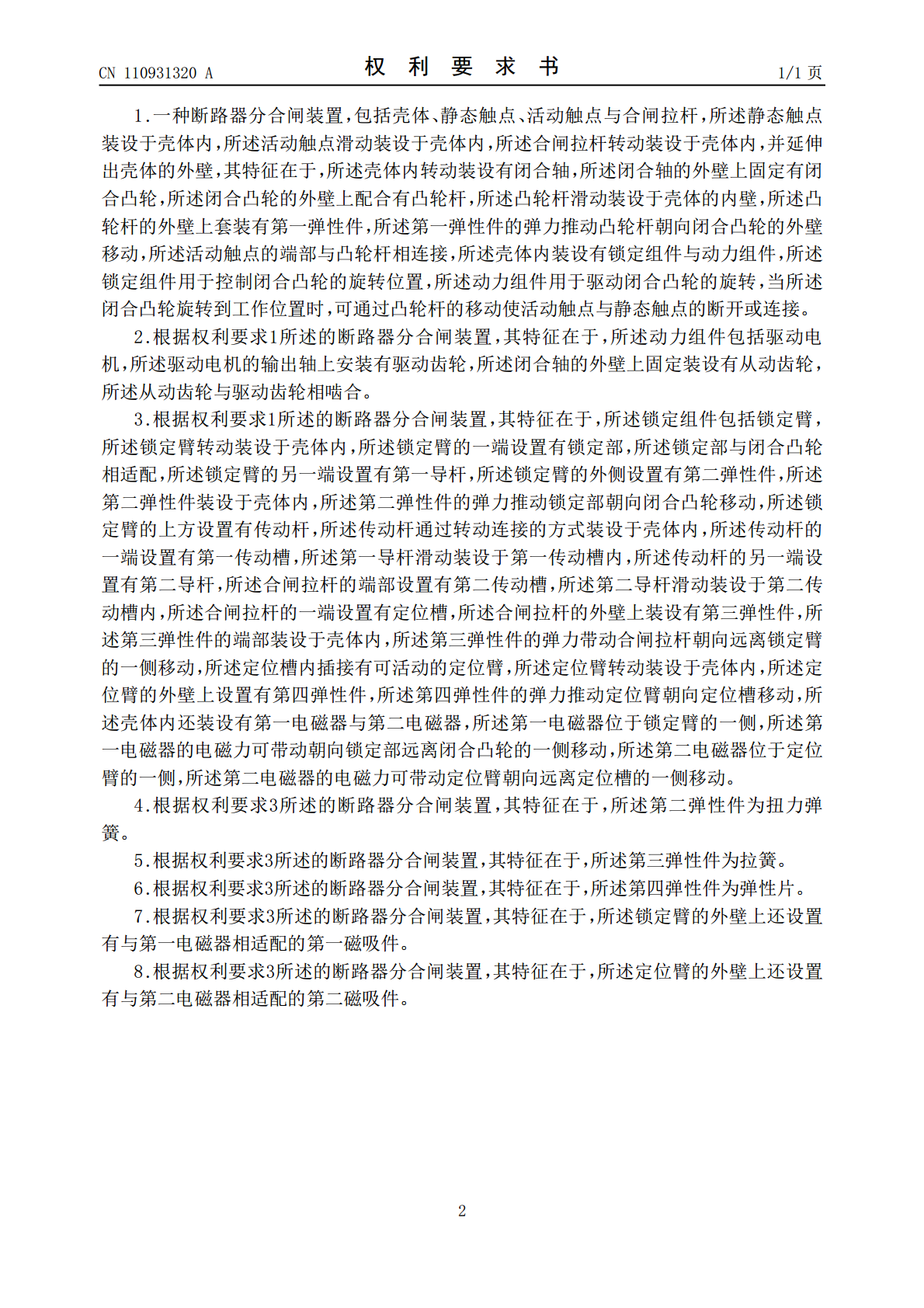

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110931320A(43)申请公布日2020.03.27(21)申请号201911122120.8(22)申请日2019.11.15(71)申请人芜湖伊莱特电气有限公司地址241000安徽省芜湖市弋江区高新开发区汽配路18号4#厂房(72)发明人吴桢严钱涛朱海龙陶萍汪小顺刘涛江鹏徐家兴(74)专利代理机构北京风雅颂专利代理有限公司11403代理人李倩(51)Int.Cl.H01H71/10(2006.01)H01H71/24(2006.01)H01H71/50(2006.01)H01H71/70(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种断路器分合闸装置(57)摘要本发明公开了一种断路器分合闸装置，包括壳体、静态触点、活动触点与合闸拉杆，所述静态触点装设于壳体内，活动触点滑动装设于壳体内，合闸拉杆转动装设于壳体内，并延伸出壳体的外壁，壳体内转动装设有闭合轴，闭合轴的外壁上固定有闭合凸轮，闭合凸轮的外壁上配合有凸轮杆，活动触点的端部与凸轮杆相连接，当闭合凸轮旋转到工作位置时，可通过凸轮杆的移动使活动触点与静态触点的断开或连接。本发明闭合凸轮与凸轮杆的配合，控制静态触点与活动触点的接触，使微型断路器的能够合闸与分闸，并利用动力组件驱动闭合凸轮旋转，能够使得断路器合闸平稳，从而避免现有断路器中极其容易发生操作手柄扭曲的问题。CN110931320ACN110931320A权利要求书1/1页1.一种断路器分合闸装置，包括壳体、静态触点、活动触点与合闸拉杆，所述静态触点装设于壳体内，所述活动触点滑动装设于壳体内，所述合闸拉杆转动装设于壳体内，并延伸出壳体的外壁，其特征在于，所述壳体内转动装设有闭合轴，所述闭合轴的外壁上固定有闭合凸轮，所述闭合凸轮的外壁上配合有凸轮杆，所述凸轮杆滑动装设于壳体的内壁，所述凸轮杆的外壁上套装有第一弹性件，所述第一弹性件的弹力推动凸轮杆朝向闭合凸轮的外壁移动，所述活动触点的端部与凸轮杆相连接，所述壳体内装设有锁定组件与动力组件，所述锁定组件用于控制闭合凸轮的旋转位置，所述动力组件用于驱动闭合凸轮的旋转，当所述闭合凸轮旋转到工作位置时，可通过凸轮杆的移动使活动触点与静态触点的断开或连接。2.根据权利要求1所述的断路器分合闸装置，其特征在于，所述动力组件包括驱动电机，所述驱动电机的输出轴上安装有驱动齿轮，所述闭合轴的外壁上固定装设有从动齿轮，所述从动齿轮与驱动齿轮相啮合。3.根据权利要求1所述的断路器分合闸装置，其特征在于，所述锁定组件包括锁定臂，所述锁定臂转动装设于壳体内，所述锁定臂的一端设置有锁定部，所述锁定部与闭合凸轮相适配，所述锁定臂的另一端设置有第一导杆，所述锁定臂的外侧设置有第二弹性件，所述第二弹性件装设于壳体内，所述第二弹性件的弹力推动锁定部朝向闭合凸轮移动，所述锁定臂的上方设置有传动杆，所述传动杆通过转动连接的方式装设于壳体内，所述传动杆的一端设置有第一传动槽，所述第一导杆滑动装设于第一传动槽内，所述传动杆的另一端设置有第二导杆，所述合闸拉杆的端部设置有第二传动槽，所述第二导杆滑动装设于第二传动槽内，所述合闸拉杆的一端设置有定位槽，所述合闸拉杆的外壁上装设有第三弹性件，所述第三弹性件的端部装设于壳体内，所述第三弹性件的弹力带动合闸拉杆朝向远离锁定臂的一侧移动，所述定位槽内插接有可活动的定位臂，所述定位臂转动装设于壳体内，所述定位臂的外壁上设置有第四弹性件，所述第四弹性件的弹力推动定位臂朝向定位槽移动，所述壳体内还装设有第一电磁器与第二电磁器，所述第一电磁器位于锁定臂的一侧，所述第一电磁器的电磁力可带动朝向锁定部远离闭合凸轮的一侧移动，所述第二电磁器位于定位臂的一侧，所述第二电磁器的电磁力可带动定位臂朝向远离定位槽的一侧移动。4.根据权利要求3所述的断路器分合闸装置，其特征在于，所述第二弹性件为扭力弹簧。5.根据权利要求3所述的断路器分合闸装置，其特征在于，所述第三弹性件为拉簧。6.根据权利要求3所述的断路器分合闸装置，其特征在于，所述第四弹性件为弹性片。7.根据权利要求3所述的断路器分合闸装置，其特征在于，所述锁定臂的外壁上还设置有与第一电磁器相适配的第一磁吸件。8.根据权利要求3所述的断路器分合闸装置，其特征在于，所述定位臂的外壁上还设置有与第二电磁器相适配的第二磁吸件。2CN110931320A说明书1/4页一种断路器分合闸装置技术领域[0001]本发明涉及断路器分合闸装置领域，特别是指一种断路器分合闸装置。背景技术[0002]断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。侧面操作型断路器在操作时，由于其力是单边的推力，
