一种无人驾驶汽车零部件专用磨床高效清理装置.pdf

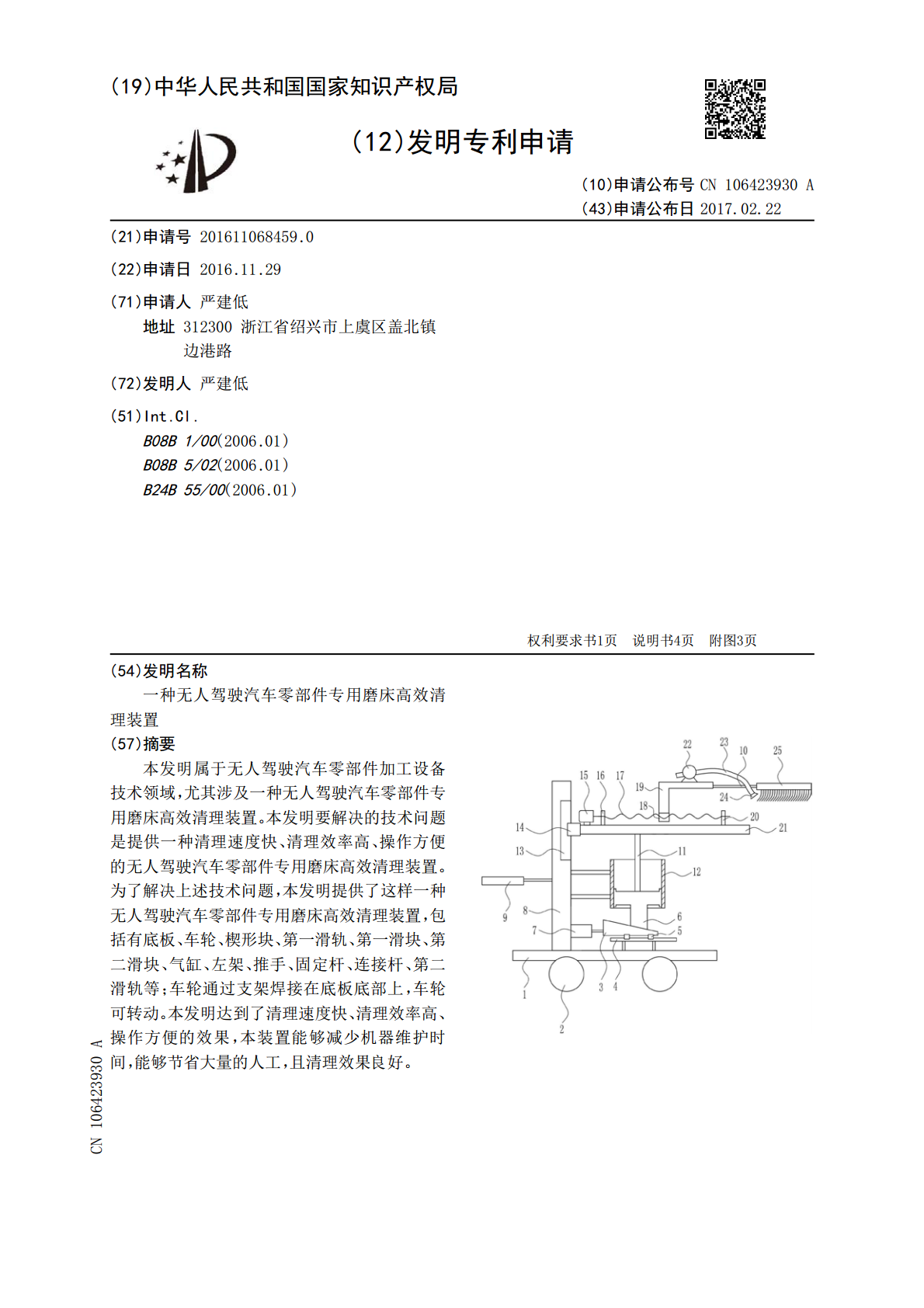

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106423930A(43)申请公布日2017.02.22(21)申请号201611068459.0(22)申请日2016.11.29(71)申请人严建低地址312300浙江省绍兴市上虞区盖北镇边港路(72)发明人严建低(51)Int.Cl.B08B1/00(2006.01)B08B5/02(2006.01)B24B55/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种无人驾驶汽车零部件专用磨床高效清理装置(57)摘要本发明属于无人驾驶汽车零部件加工设备技术领域，尤其涉及一种无人驾驶汽车零部件专用磨床高效清理装置。本发明要解决的技术问题是提供一种清理速度快、清理效率高、操作方便的无人驾驶汽车零部件专用磨床高效清理装置。为了解决上述技术问题，本发明提供了这样一种无人驾驶汽车零部件专用磨床高效清理装置，包括有底板、车轮、楔形块、第一滑轨、第一滑块、第二滑块、气缸、左架、推手、固定杆、连接杆、第二滑轨等；车轮通过支架焊接在底板底部上，车轮可转动。本发明达到了清理速度快、清理效率高、操作方便的效果，本装置能够减少机器维护时间，能够节省大量的人工，且清理效果良好。CN106423930ACN106423930A权利要求书1/1页1.一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，包括有底板(1)、车轮(2)、楔形块(3)、第一滑轨(4)、第一滑块(5)、第二滑块(6)、气缸(7)、左架(8)、推手(9)、固定杆(10)、连接杆(11)、第二滑轨(12)、第三滑轨(13)、第三滑块(14)、电机(15)、第一轴承座(16)、丝杆(17)、螺母(18)、L形支杆(19)、第二轴承座(20)、固定板(21)、气泵(22)、管道(23)、喷头(24)和毛刷(25)，车轮(2)通过支架焊接在底板(1)底部上，车轮(2)可转动，底板(1)顶部右侧通过螺栓连接的方式连接有第一滑轨(4)，第一滑轨(4)上滑动式连接有第一滑块(5)，第一滑块(5)与第一滑轨(4)配合，第一滑块(5)上通过螺栓连接的方式连接有楔形块(3)，底板(1)顶部左侧焊接有左架(8)，左架(8)右侧下部通过螺栓连接的方式连接有气缸(7)，楔形块(3)左端与气缸(7)右端通过螺纹连接，左架(8)右侧中部通过螺栓连接的方式连接有第二滑轨(12)，第二滑轨(12)上滑动式连接有第二滑块(6)，第二滑块(6)与第二滑轨(12)配合，楔形块(3)顶部与第二滑块(6)底部接触，第二滑块(6)顶部中心焊接有连接杆(11)，左架(8)左侧中部焊接有推手(9)，左架(8)内上部通过螺栓连接的方式连接有第三滑轨(13)，第三滑轨(13)上滑动式连接有第三滑块(14)，第三滑块(14)与第三滑轨(13)配合，第三滑块(14)右侧通过螺栓连接的方式连接有固定板(21)，连接杆(11)顶端与固定板(21)底部中心焊接，固定板(21)顶部左侧通过螺栓连接的方式连接有电机(15)，固定板(21)顶部左侧通过螺栓连接的方式连接有第一轴承座(16)，第一轴承座(16)位于电机(15)右侧，固定板(21)顶部右侧通过螺栓连接的方式连接有第二轴承座(20)，第一轴承座(16)与第二轴承座(20)的轴承之间过盈连接有丝杆(17)，电机(15)上的输出轴通过联轴器与丝杆(17)连接，丝杆(17)上滑动式连接有螺母(18)，丝杆(17)与螺母(18)配合，螺母(18)顶端通过螺栓连接的方式连接L形支杆(19)，L形支杆(19)右端焊接固定杆(10)，固定杆(10)右侧焊接有毛刷(25)，L形支杆(19)顶部通过螺栓连接的方式连接有气泵(22)，气泵(22)上通过法兰连接的方式连接有管道(23)，管道(23)穿过固定杆(10)，并固定再固定杆(10)上，管道(23)右端通过法兰连接的方式连接有喷头(24)。2.根据权利要求1所述的一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，还包括有防尘网(26)，管道(23)右端通过法兰连接的方式连接有防尘网(26)。3.根据权利要求1所述的一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，还包括有橡胶垫(27)，推手(9)左侧套有橡胶垫(27)。4.根据权利要求1所述的一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，底板(1)材料为不锈钢。5.根据权利要求1所述的一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，左架(8)材料为Q235钢。6.根据权利要求1所述的一种无人驾驶汽车零部件专用磨床高效清理装置，其特征在于，L形支杆(19)为优质钢材。2CN106423930A说明书1/4页一种无人驾驶汽车零部件专用磨床高效清理装置技术领域[0001]本发
