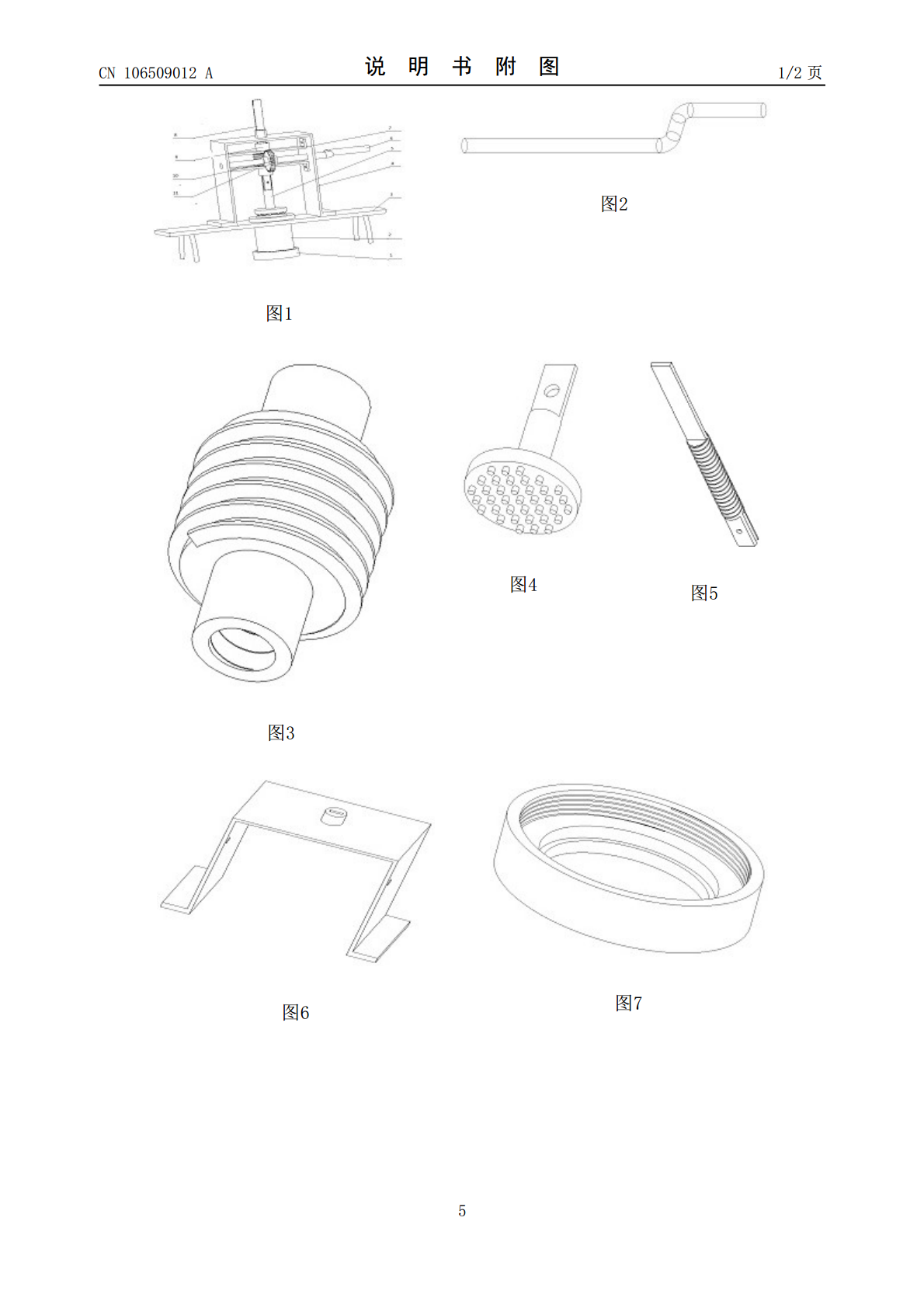

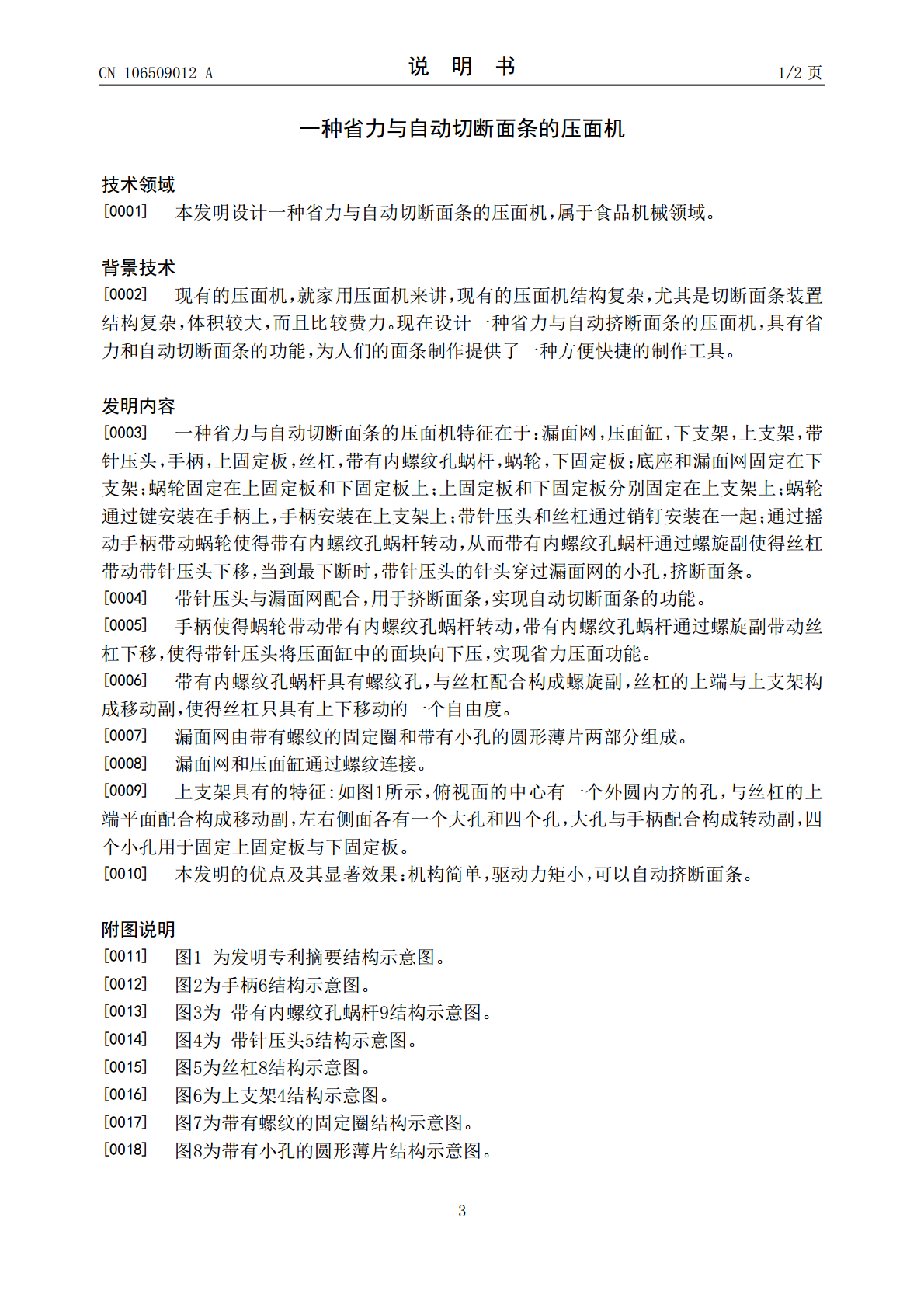

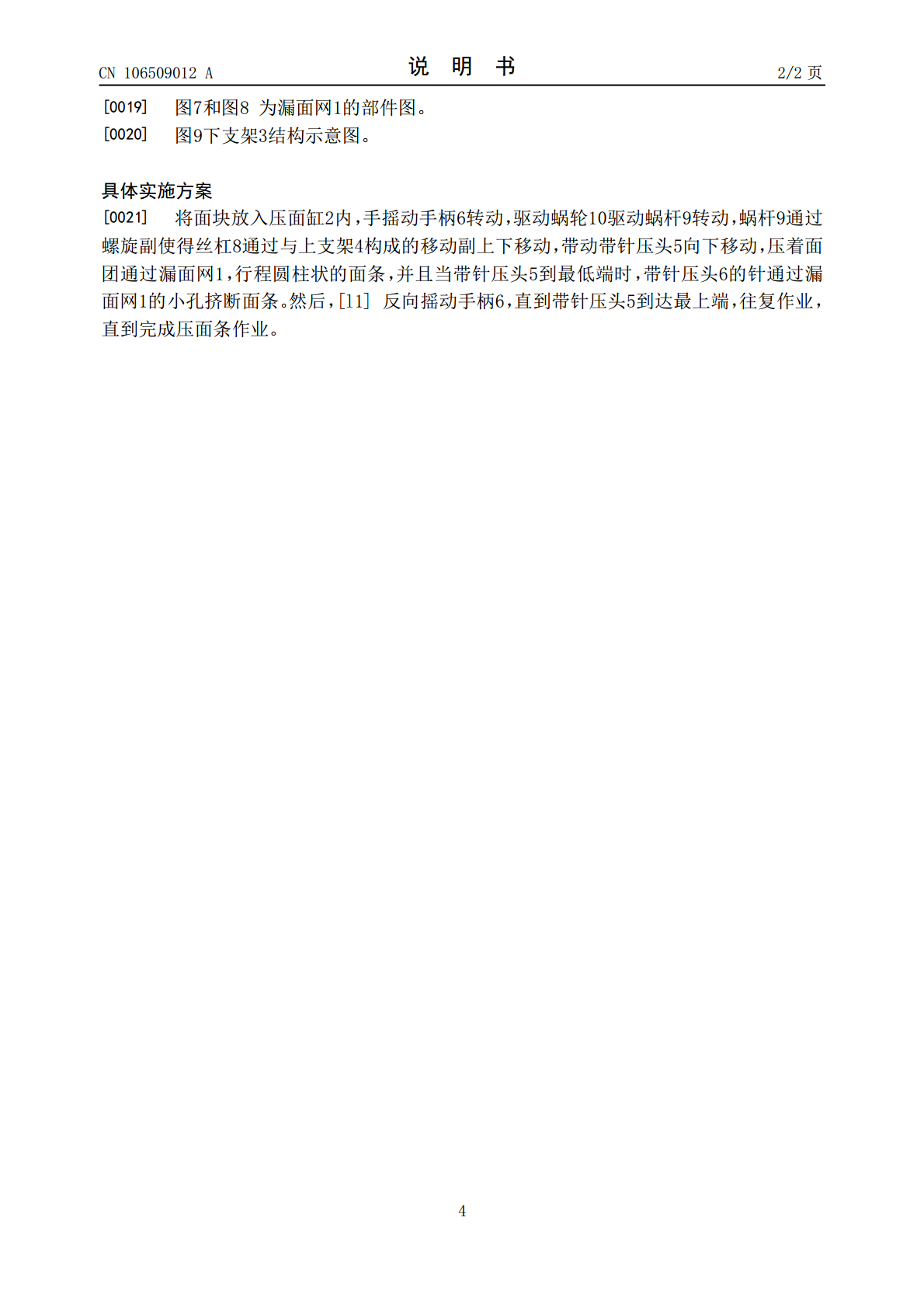

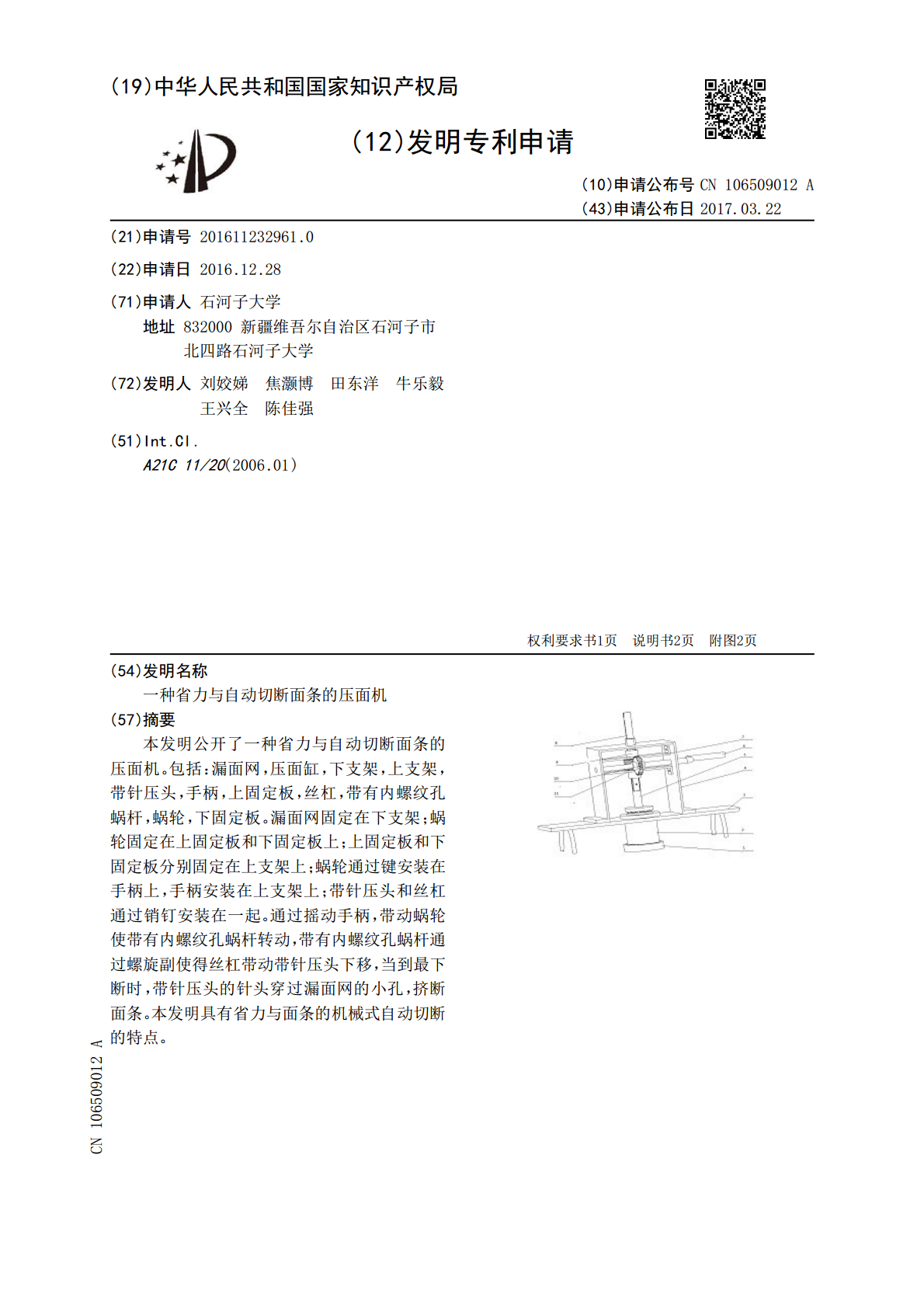

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106509012A(43)申请公布日2017.03.22(21)申请号201611232961.0(22)申请日2016.12.28(71)申请人石河子大学地址832000新疆维吾尔自治区石河子市北四路石河子大学(72)发明人刘姣娣焦灏博田东洋牛乐毅王兴全陈佳强(51)Int.Cl.A21C11/20(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种省力与自动切断面条的压面机(57)摘要本发明公开了一种省力与自动切断面条的压面机。包括：漏面网，压面缸，下支架，上支架，带针压头，手柄，上固定板，丝杠，带有内螺纹孔蜗杆，蜗轮，下固定板。漏面网固定在下支架；蜗轮固定在上固定板和下固定板上；上固定板和下固定板分别固定在上支架上；蜗轮通过键安装在手柄上，手柄安装在上支架上；带针压头和丝杠通过销钉安装在一起。通过摇动手柄，带动蜗轮使带有内螺纹孔蜗杆转动，带有内螺纹孔蜗杆通过螺旋副使得丝杠带动带针压头下移，当到最下断时，带针压头的针头穿过漏面网的小孔，挤断面条。本发明具有省力与面条的机械式自动切断的特点。CN106509012ACN106509012A权利要求书1/1页1.一种省力与自动切断面条的压面机特征在于：漏面网（1），压面缸（2），下支架（3），上支架（4），带针压头（5），手柄（6），上固定板（7），丝杠（8），带有内螺纹孔蜗杆（9），蜗轮（10），下固定板（11）；底座（1）和漏面网（2）固定在下支架（3）；蜗轮（10）固定在上固定板（7）和下固定板上（11）；上固定板（7）和下固定板（11）分别固定在上支架（4）上；蜗轮（10）通过键安装在手柄（6）上，手柄（6）安装在上支架（4）上；带针压头（5）和丝杠（8）通过销钉安装在一起；通过摇动手柄（6）带动蜗轮（10）使得带有内螺纹孔蜗杆（9）转动，带有内螺纹孔蜗杆（9）通过螺旋副使得丝杠（8）带动带针压头（5）下移；当到最下断时，带针压头（5）的针头穿过漏面网（1）的小孔，挤断面条。2.根据权利要求1所述：带针压头（5）与漏面网（1）配合，用于挤断面条，实现自动切断面条的功能。3.根据权利要求1所述，手柄（6）通过蜗轮（10）带动带有内螺纹孔蜗杆（9）转动，带有内螺纹孔蜗杆（9）通过螺旋副带动丝杠下移，使得带针压头（5）将压面缸（2）中的面块向下压，实现省力压面功能。2CN106509012A说明书1/2页一种省力与自动切断面条的压面机技术领域[0001]本发明设计一种省力与自动切断面条的压面机，属于食品机械领域。背景技术[0002]现有的压面机，就家用压面机来讲，现有的压面机结构复杂，尤其是切断面条装置结构复杂，体积较大，而且比较费力。现在设计一种省力与自动挤断面条的压面机，具有省力和自动切断面条的功能，为人们的面条制作提供了一种方便快捷的制作工具。发明内容[0003]一种省力与自动切断面条的压面机特征在于：漏面网，压面缸，下支架，上支架，带针压头，手柄，上固定板，丝杠，带有内螺纹孔蜗杆，蜗轮，下固定板；底座和漏面网固定在下支架；蜗轮固定在上固定板和下固定板上；上固定板和下固定板分别固定在上支架上；蜗轮通过键安装在手柄上，手柄安装在上支架上；带针压头和丝杠通过销钉安装在一起；通过摇动手柄带动蜗轮使得带有内螺纹孔蜗杆转动，从而带有内螺纹孔蜗杆通过螺旋副使得丝杠带动带针压头下移，当到最下断时，带针压头的针头穿过漏面网的小孔，挤断面条。[0004]带针压头与漏面网配合，用于挤断面条，实现自动切断面条的功能。[0005]手柄使得蜗轮带动带有内螺纹孔蜗杆转动，带有内螺纹孔蜗杆通过螺旋副带动丝杠下移，使得带针压头将压面缸中的面块向下压，实现省力压面功能。[0006]带有内螺纹孔蜗杆具有螺纹孔，与丝杠配合构成螺旋副，丝杠的上端与上支架构成移动副，使得丝杠只具有上下移动的一个自由度。[0007]漏面网由带有螺纹的固定圈和带有小孔的圆形薄片两部分组成。[0008]漏面网和压面缸通过螺纹连接。[0009]上支架具有的特征:如图1所示，俯视面的中心有一个外圆内方的孔，与丝杠的上端平面配合构成移动副，左右侧面各有一个大孔和四个孔，大孔与手柄配合构成转动副，四个小孔用于固定上固定板与下固定板。[0010]本发明的优点及其显著效果：机构简单，驱动力矩小，可以自动挤断面条。附图说明[0011]图1为发明专利摘要结构示意图。[0012]图2为手柄6结构示意图。[0013]图3为带有内螺纹孔蜗杆9结构示意图。[0014]图4为带针压头5结构示意图。[0015]图5为丝杠8结构示意图。[0016]图6为上支架4结构示意图。[0017]图7为带有螺纹的固定圈结构示意图。[0018]图8为带有小孔的圆形薄片结构示意图。
