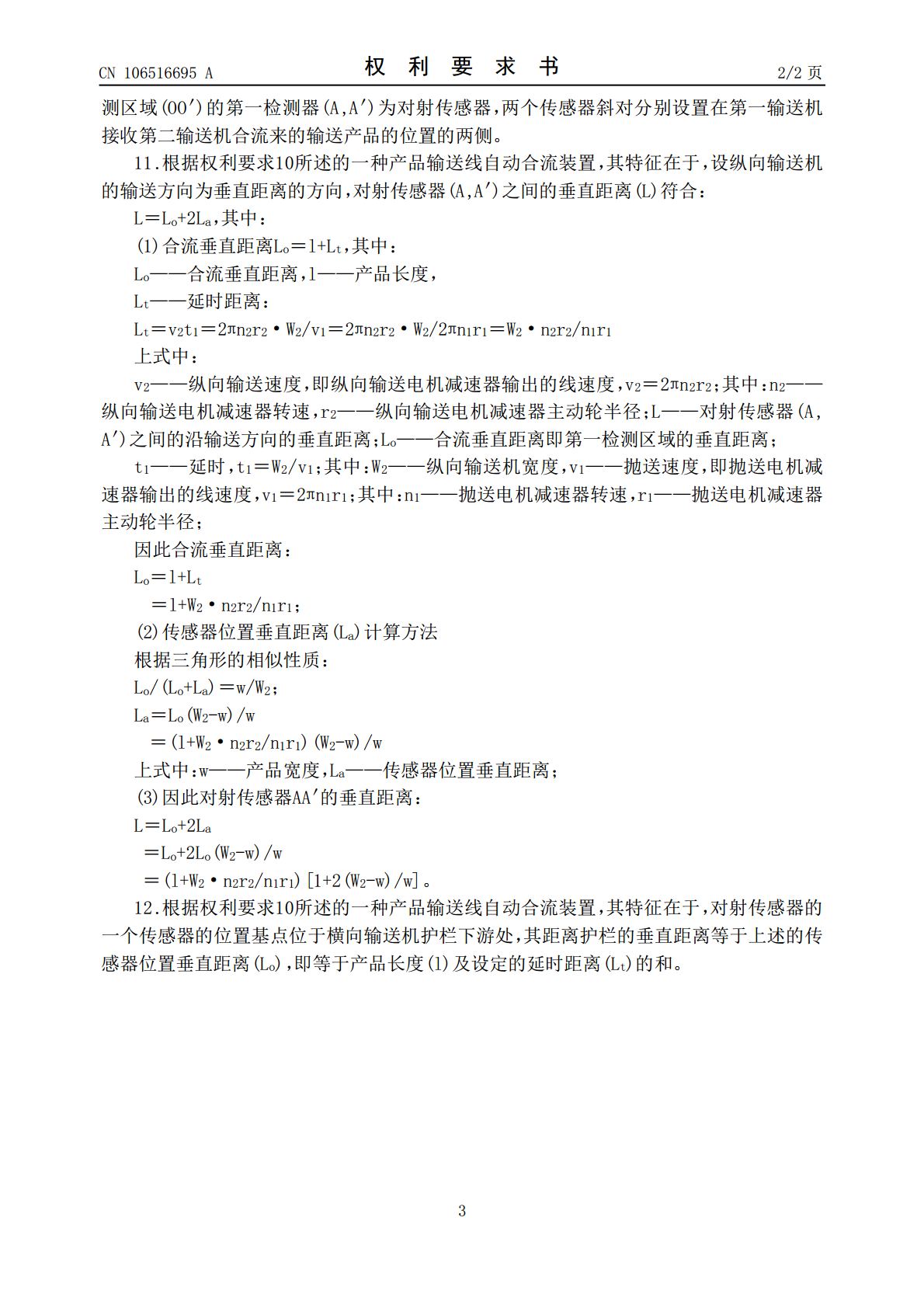

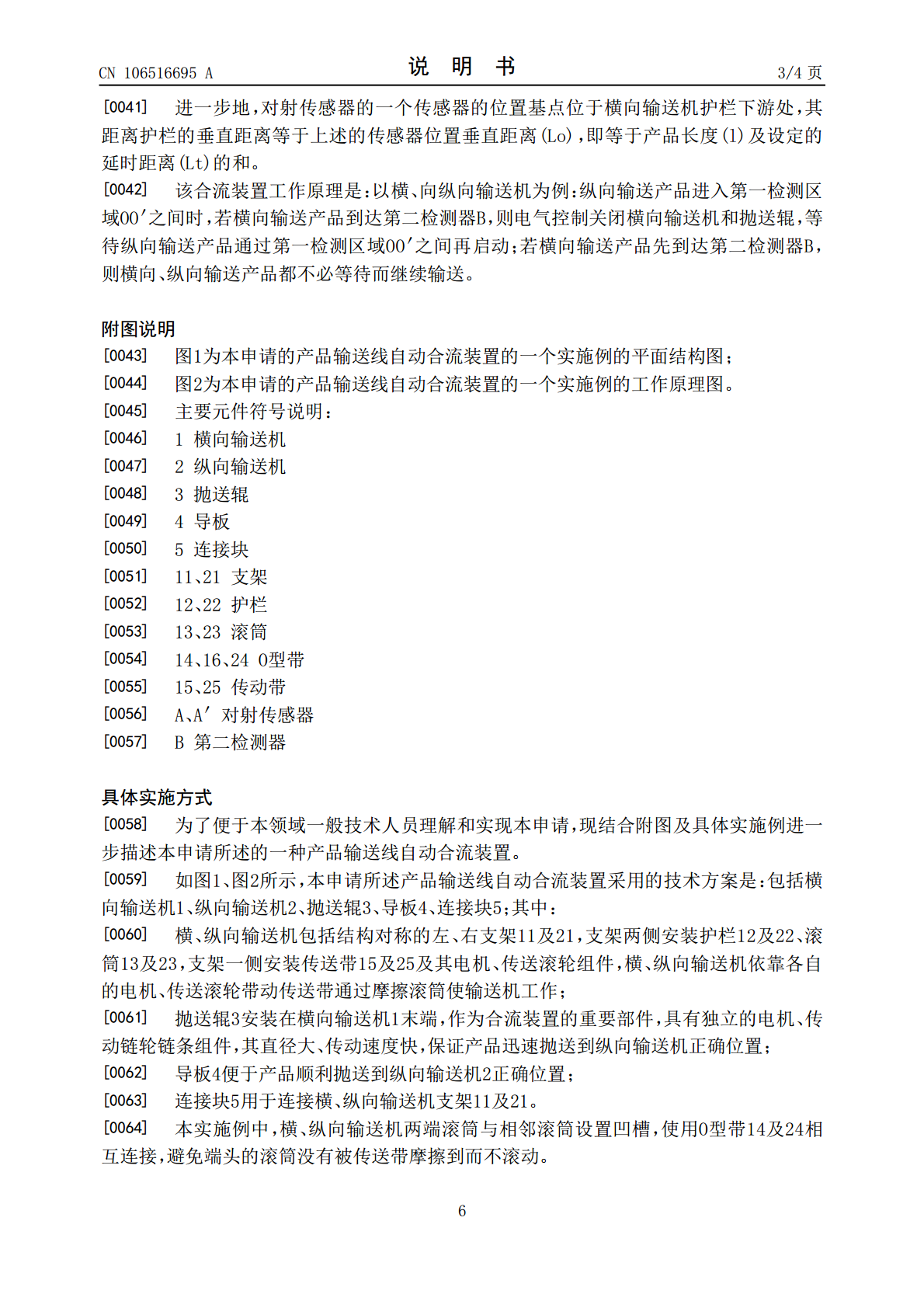

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106516695A(43)申请公布日2017.03.22(21)申请号201710060863.1(22)申请日2017.01.25(71)申请人红塔烟草(集团)有限责任公司地址653100云南省玉溪市红塔大道118号(72)发明人刀荣贵吕小波罗兵姜永愿李万西曾剑锋(74)专利代理机构中国商标专利事务所有限公司11234代理人宋义兴王科华(51)Int.Cl.B65G47/70(2006.01)权利要求书2页说明书4页附图2页(54)发明名称产品输送线自动合流装置(57)摘要本发明公开了一种产品输送线自动合流装置，其包括两个不同方向的输送机；横、纵向输送机依靠各自的电机、传送滚轮带动传送带通过摩擦滚筒使输送机工作；抛送辊安装在横向输送机末端，具有独立的电机传动组件，将产品迅速抛送到纵向输送机正确位置；导板便于产品顺利抛送到纵向输送机正确位置。运行时，纵向输送产品进入对射传感器之间时，若横向输送产品到达检测器，则电气控制关闭横向输送机和抛送辊，等待纵向输送产品通过再启动；若横向输送产品先到达检测器，则横向、纵向输送产品都不必等待。本申请应用在连续运行的产品输送线上，将来自不同岔道上的产品合并处理，同时，在合流时进行产品转向输送，实现产品输送自动合流输送。CN106516695ACN106516695A权利要求书1/2页1.一种产品输送线自动合流装置，其特征在于，包括第一输送机、第二输送机、抛送辊；其中：第一输送机、第二输送机的输送方向不同；第一输送机、第二输送机分别包括支架、滚筒、传送带，支架两侧安装滚筒，滚筒连接电机及传送滚轮组件，第一输送机、第二输送机通过连接电机、传送滚轮带动传送带通过摩擦滚筒使输送机工作；抛送辊安装在第一输送机末端、与第二输送机靠近的位置，抛送辊连接独立的电机、传动链轮链条组件，第一输送机上的被输送产品通过抛送辊被抛送到第二输送机上。2.根据权利要求1所述的一种产品输送线自动合流装置，其特征在于，第一输送机、第二输送机的输送方向相互垂直，其中第一输送机为横向输送机，第二输送机为纵向输送机。3.根据权利要求1所述的一种产品输送线自动合流装置，其特征在于，第一输送机、第二输送机分别包括结构对称的左、右支架，支架两侧安装护栏、滚筒，滚筒连接电机、传送滚轮组件，第一、第二输送机依靠各自的电机、传送滚轮带动传送带通过摩擦滚筒使输送机工作。4.根据权利要求1所述的一种产品输送线自动合流装置，其特征在于，所述的抛送辊与第二输送机的过渡处安装有导板，导板对抛送辊抛出的产品导流到第二输送机上。5.根据权利要求1所述的一种产品输送线自动合流装置，其特征在于，连接块在第一、第二输送机支架之间进行连接。6.根据权利要求1至5任一项所述的一种产品输送线自动合流装置，其特征在于，所述第一、第二输送机的两端滚筒与相邻滚筒设置凹槽，两端滚筒与相邻滚筒使用O型带相互连接，两端滚筒被相邻滚筒带动滚动。7.根据权利要求1至5任一项所述的一种产品输送线自动合流装置，其特征在于，第二输送机上与第一输送机的输送延长方向相应的区域为第一检测区域(OO′)，第一检测区域设有第一检测装置；第一输送机上末端的合流之前的区域为第二检测区域，该区域设有第二检测装置，第一输送机的输送产品进入第一检测区域之间时，若第二输送机的输送产品也到达第二检测区域，则电气控制关闭第二输送机和抛送辊，等待第一输送机上的输送产品通过第一检测区域(OO′)之间再启动；若第二输送产品先到达第二检测区域，则第一输送机、第二输送机上的输送产品不必等待而继续输送。8.根据权利要求2所述的一种产品输送线自动合流装置，其特征在于，纵向输送机上与横向输送机的输送延长方向相应的区域为第一检测区域(OO′)，第一检测区域(OO′)设有第一检测器(A,A′)，横向输送机上末端的合流之前的区域为第二检测区域，该区域设有第二检测器(B)，纵向输送产品进入第一检测区域(OO′)之间时，若横向输送产品到达第二检测器(B)，则电气控制关闭横向输送机和抛送辊，等待纵向输送产品通过第一检测区域(OO′)之间再启动；若横向输送产品先到达第二检测器(B)，则横向、纵向输送产品不必等待而继续输送。9.根据权利要求7所述的一种产品输送线自动合流装置，其特征在于，在所述第二输送机的第二检测区域的产品等待工位的滚筒处设置凹槽，使用O型带对该区域处的滚筒相互连接。10.根据权利要求8所述的一种产品输送线自动合流装置，其特征在于，所述的第一检2CN106516695A权利要求书2/2页测区域(OO′)的第一检测器(A,A′)为对射传感器，两个传感器斜对分别设置在第一输送机接收第二输送机合流来的输送产品的位置的两侧。11.根据权利要求10所述的一种产品输
