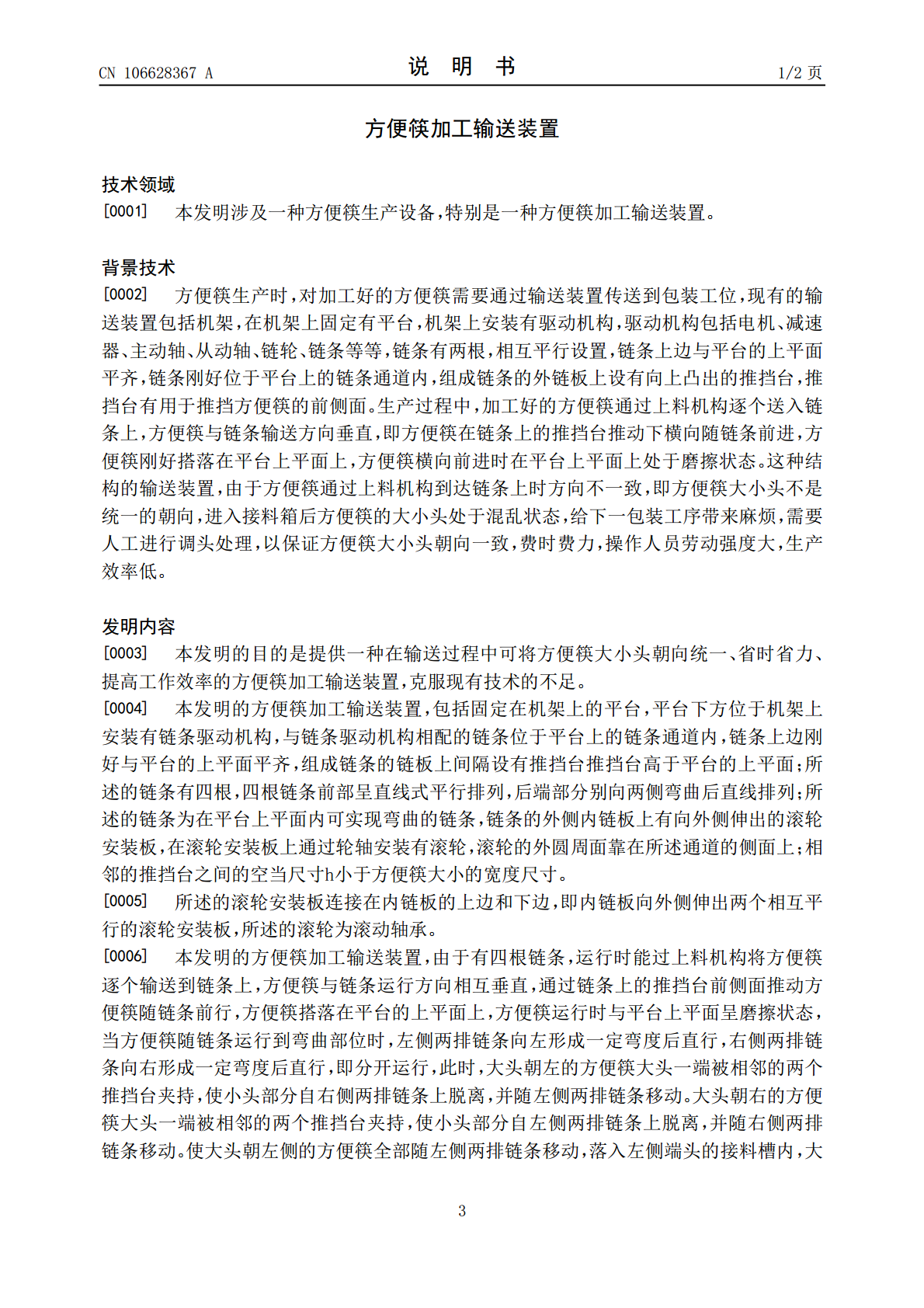

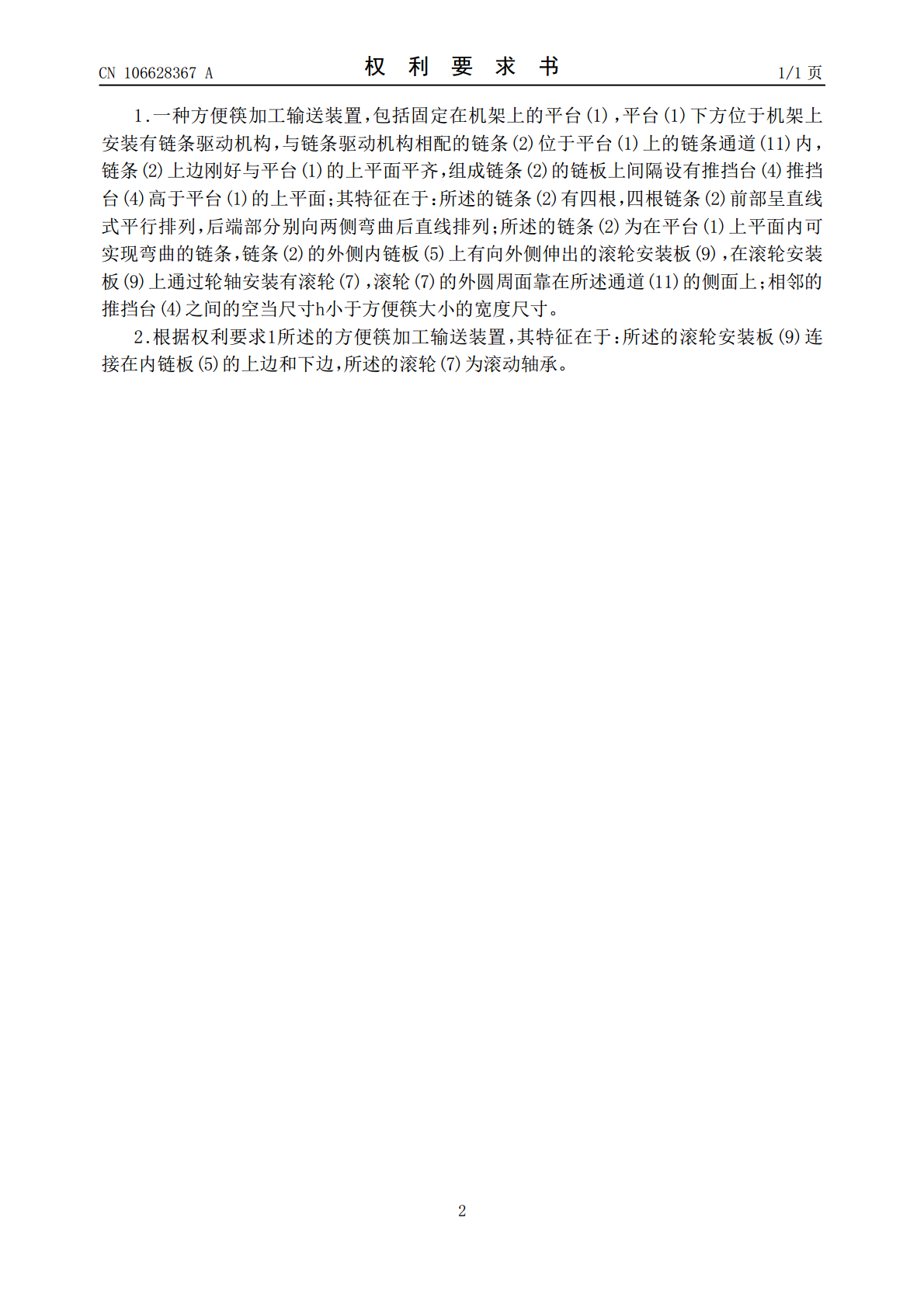

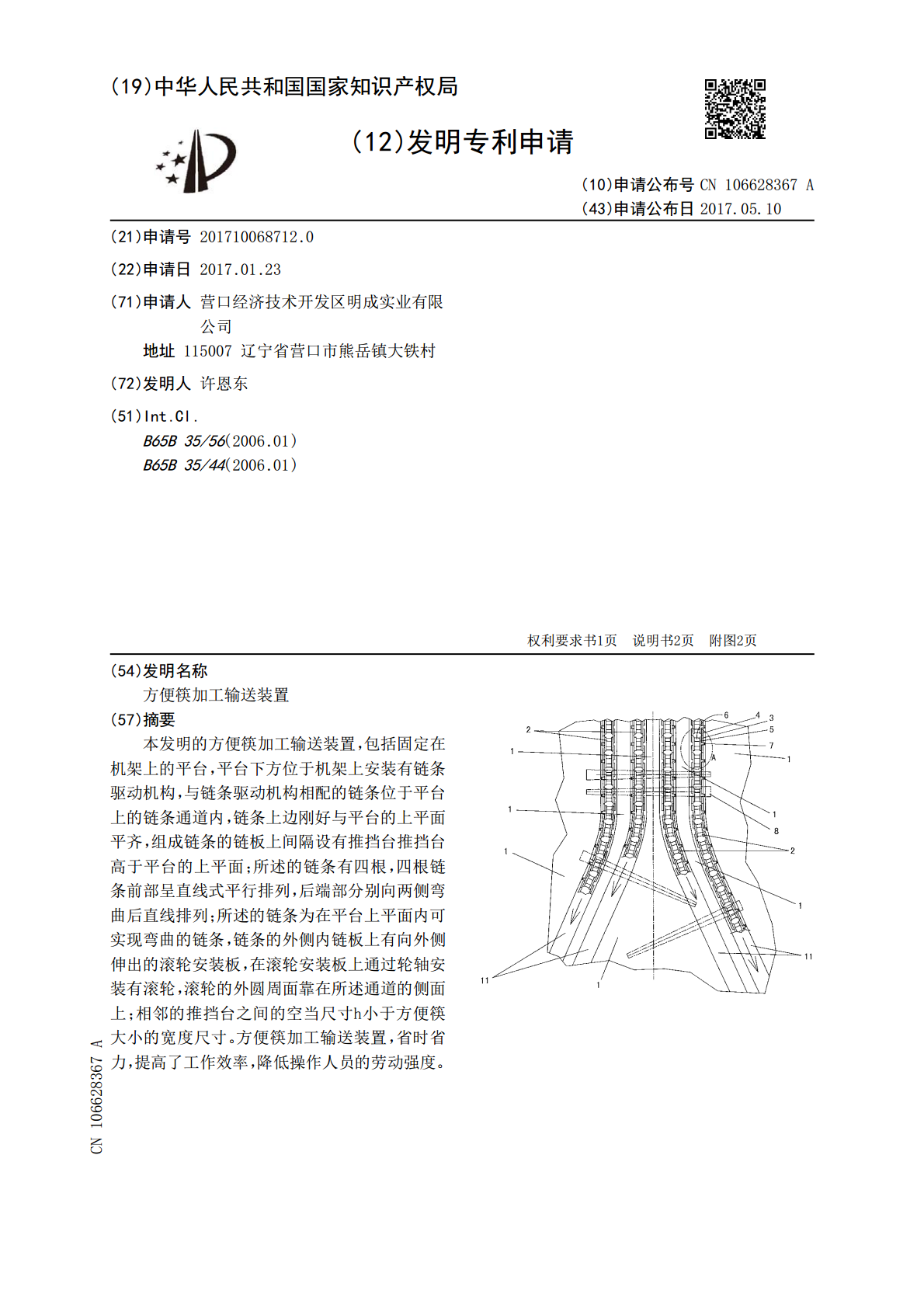

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106628367A(43)申请公布日2017.05.10(21)申请号201710068712.0(22)申请日2017.01.23(71)申请人营口经济技术开发区明成实业有限公司地址115007辽宁省营口市熊岳镇大铁村(72)发明人许恩东(51)Int.Cl.B65B35/56(2006.01)B65B35/44(2006.01)权利要求书1页说明书2页附图2页(54)发明名称方便筷加工输送装置(57)摘要本发明的方便筷加工输送装置，包括固定在机架上的平台，平台下方位于机架上安装有链条驱动机构，与链条驱动机构相配的链条位于平台上的链条通道内，链条上边刚好与平台的上平面平齐，组成链条的链板上间隔设有推挡台推挡台高于平台的上平面；所述的链条有四根，四根链条前部呈直线式平行排列，后端部分别向两侧弯曲后直线排列；所述的链条为在平台上平面内可实现弯曲的链条，链条的外侧内链板上有向外侧伸出的滚轮安装板，在滚轮安装板上通过轮轴安装有滚轮，滚轮的外圆周面靠在所述通道的侧面上；相邻的推挡台之间的空当尺寸h小于方便筷大小的宽度尺寸。方便筷加工输送装置，省时省力，提高了工作效率，降低操作人员的劳动强度。CN106628367ACN106628367A权利要求书1/1页1.一种方便筷加工输送装置，包括固定在机架上的平台(1)，平台(1)下方位于机架上安装有链条驱动机构，与链条驱动机构相配的链条(2)位于平台(1)上的链条通道(11)内，链条(2)上边刚好与平台(1)的上平面平齐，组成链条(2)的链板上间隔设有推挡台(4)推挡台(4)高于平台(1)的上平面；其特征在于：所述的链条(2)有四根，四根链条(2)前部呈直线式平行排列，后端部分别向两侧弯曲后直线排列；所述的链条(2)为在平台(1)上平面内可实现弯曲的链条，链条(2)的外侧内链板(5)上有向外侧伸出的滚轮安装板(9)，在滚轮安装板(9)上通过轮轴安装有滚轮(7)，滚轮(7)的外圆周面靠在所述通道(11)的侧面上；相邻的推挡台(4)之间的空当尺寸h小于方便筷大小的宽度尺寸。2.根据权利要求1所述的方便筷加工输送装置，其特征在于：所述的滚轮安装板(9)连接在内链板(5)的上边和下边，所述的滚轮(7)为滚动轴承。2CN106628367A说明书1/2页方便筷加工输送装置技术领域[0001]本发明涉及一种方便筷生产设备，特别是一种方便筷加工输送装置。背景技术[0002]方便筷生产时，对加工好的方便筷需要通过输送装置传送到包装工位，现有的输送装置包括机架，在机架上固定有平台，机架上安装有驱动机构，驱动机构包括电机、减速器、主动轴、从动轴、链轮、链条等等，链条有两根，相互平行设置，链条上边与平台的上平面平齐，链条刚好位于平台上的链条通道内，组成链条的外链板上设有向上凸出的推挡台，推挡台有用于推挡方便筷的前侧面。生产过程中，加工好的方便筷通过上料机构逐个送入链条上，方便筷与链条输送方向垂直，即方便筷在链条上的推挡台推动下横向随链条前进，方便筷刚好搭落在平台上平面上，方便筷横向前进时在平台上平面上处于磨擦状态。这种结构的输送装置，由于方便筷通过上料机构到达链条上时方向不一致，即方便筷大小头不是统一的朝向，进入接料箱后方便筷的大小头处于混乱状态，给下一包装工序带来麻烦，需要人工进行调头处理，以保证方便筷大小头朝向一致，费时费力，操作人员劳动强度大，生产效率低。发明内容[0003]本发明的目的是提供一种在输送过程中可将方便筷大小头朝向统一、省时省力、提高工作效率的方便筷加工输送装置，克服现有技术的不足。[0004]本发明的方便筷加工输送装置，包括固定在机架上的平台，平台下方位于机架上安装有链条驱动机构，与链条驱动机构相配的链条位于平台上的链条通道内，链条上边刚好与平台的上平面平齐，组成链条的链板上间隔设有推挡台推挡台高于平台的上平面；所述的链条有四根，四根链条前部呈直线式平行排列，后端部分别向两侧弯曲后直线排列；所述的链条为在平台上平面内可实现弯曲的链条，链条的外侧内链板上有向外侧伸出的滚轮安装板，在滚轮安装板上通过轮轴安装有滚轮，滚轮的外圆周面靠在所述通道的侧面上；相邻的推挡台之间的空当尺寸h小于方便筷大小的宽度尺寸。[0005]所述的滚轮安装板连接在内链板的上边和下边，即内链板向外侧伸出两个相互平行的滚轮安装板，所述的滚轮为滚动轴承。[0006]本发明的方便筷加工输送装置，由于有四根链条，运行时能过上料机构将方便筷逐个输送到链条上，方便筷与链条运行方向相互垂直，通过链条上的推挡台前侧面推动方便筷随链条前行，方便筷搭落在平台的上平面上，方便筷运行时与平台上平面呈磨擦状态，当方便筷随链条运行到弯曲部位时，左侧两排链条向左形成一定弯度后
