加工部件输送装置.pdf

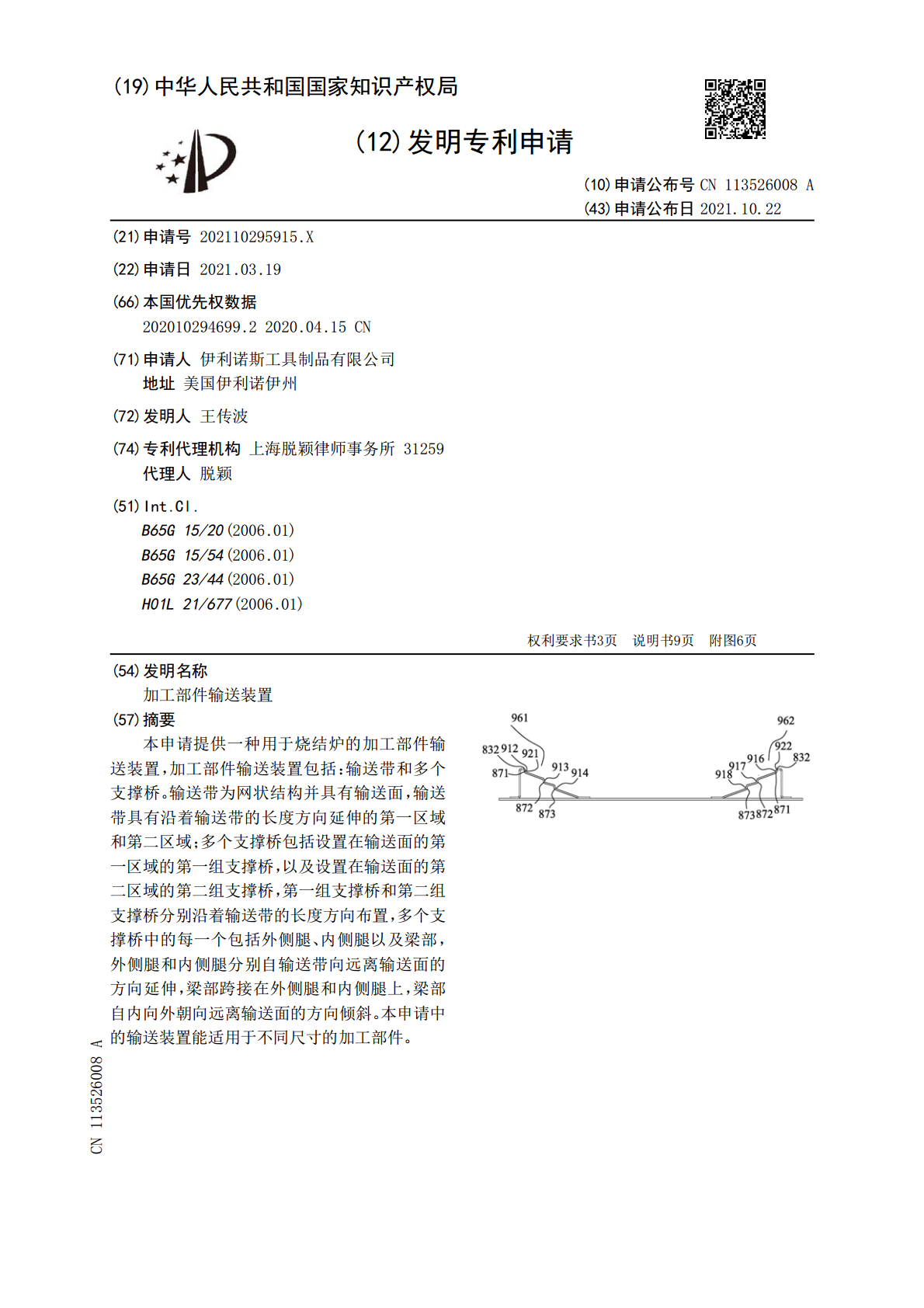

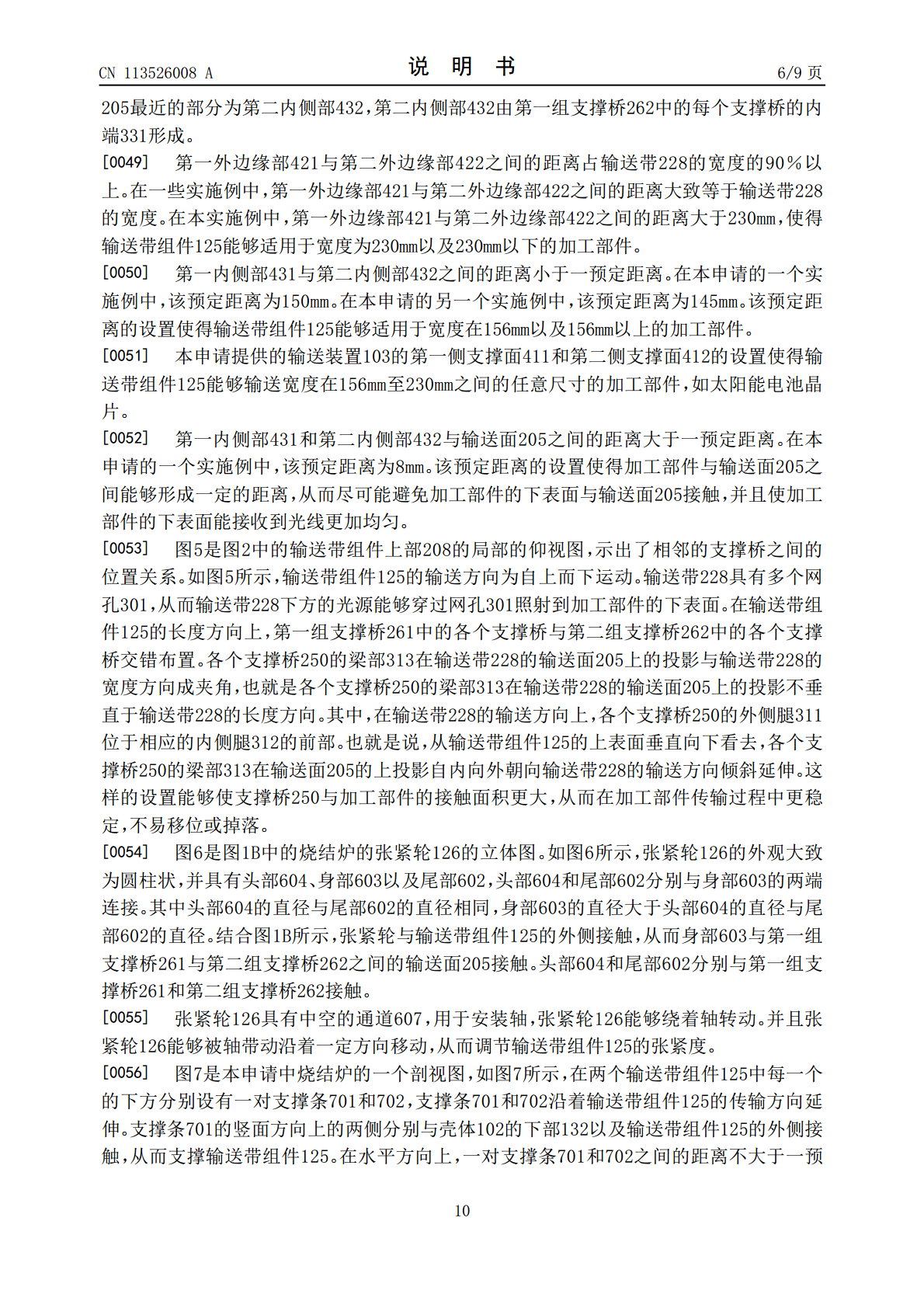

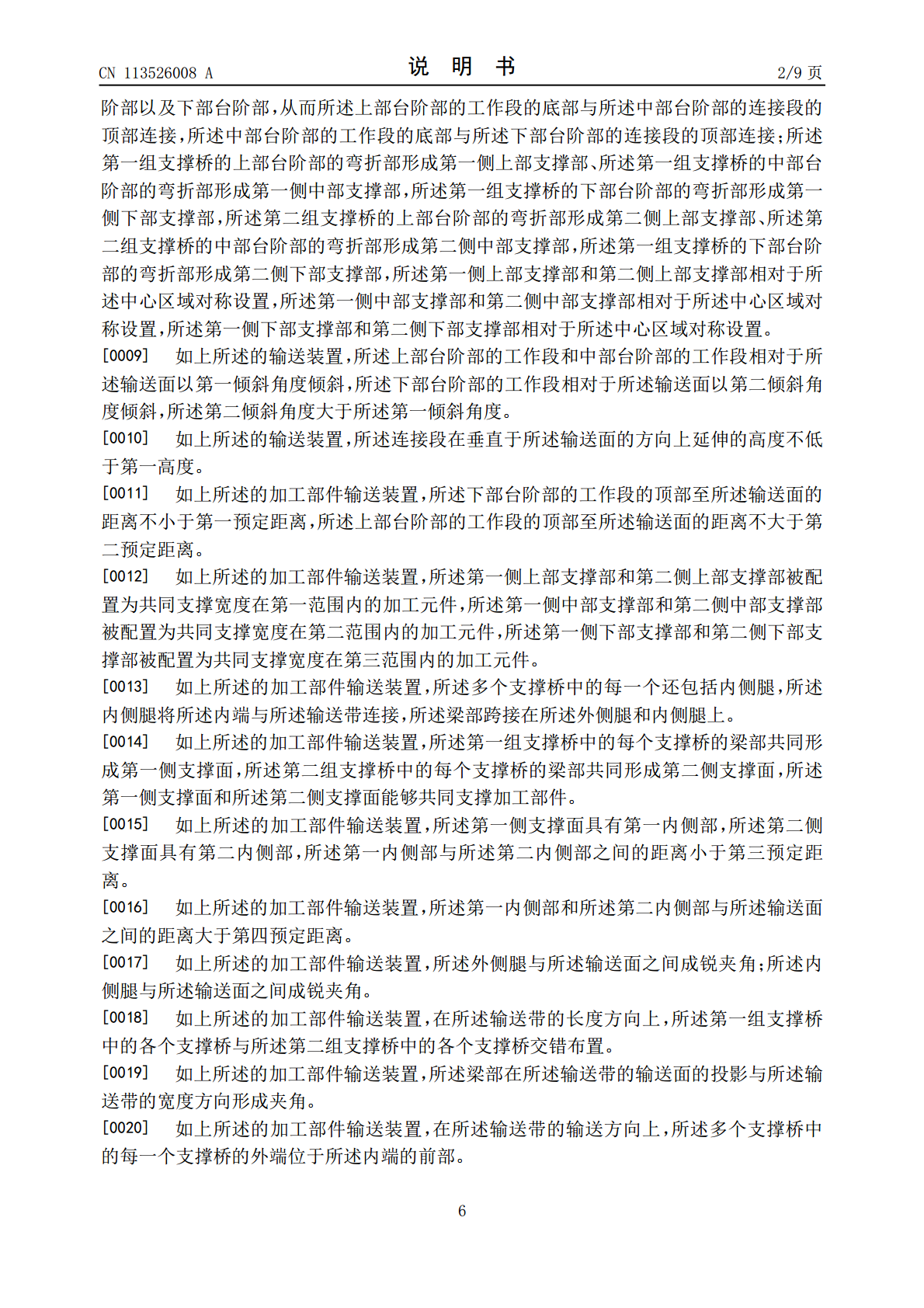

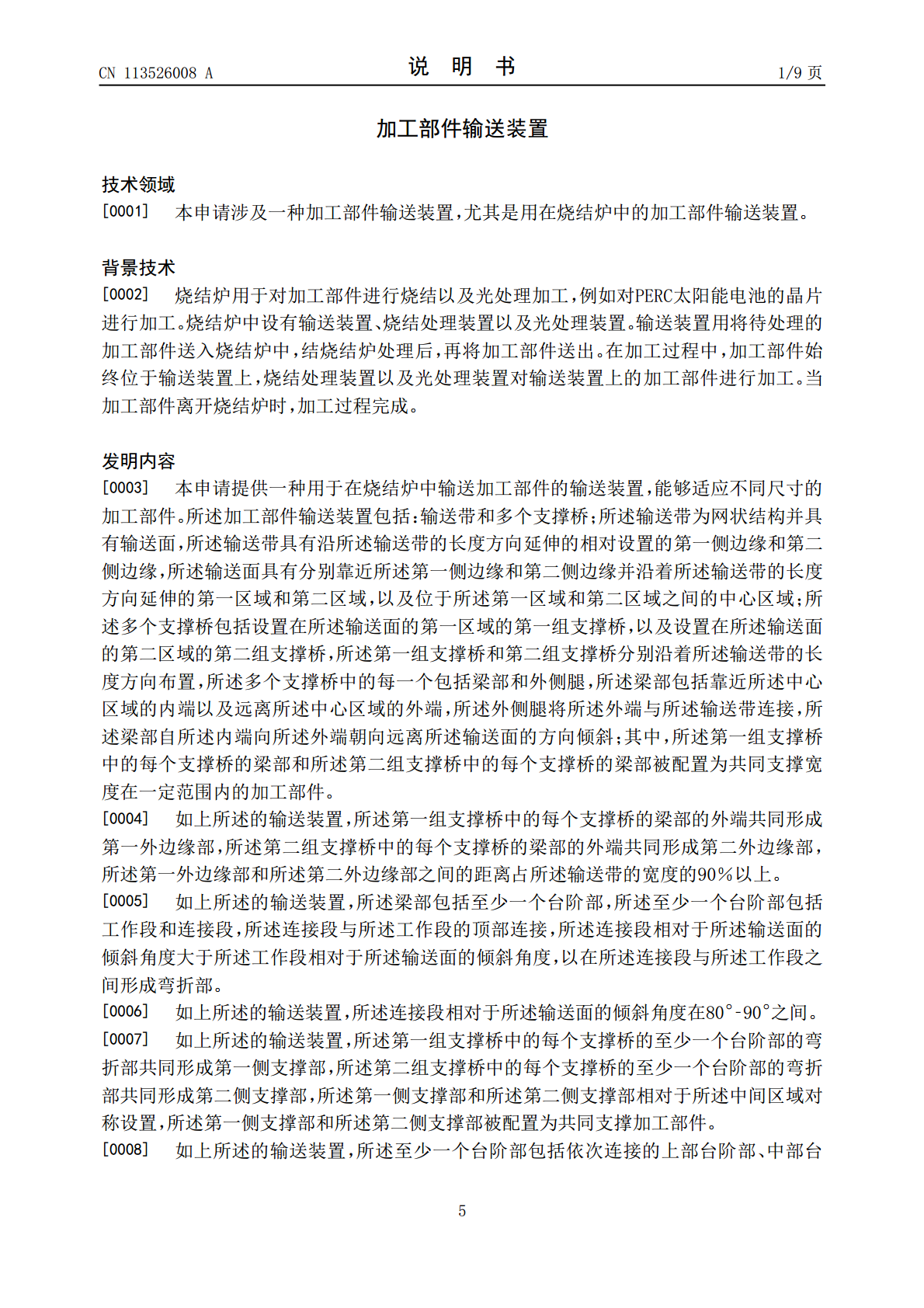

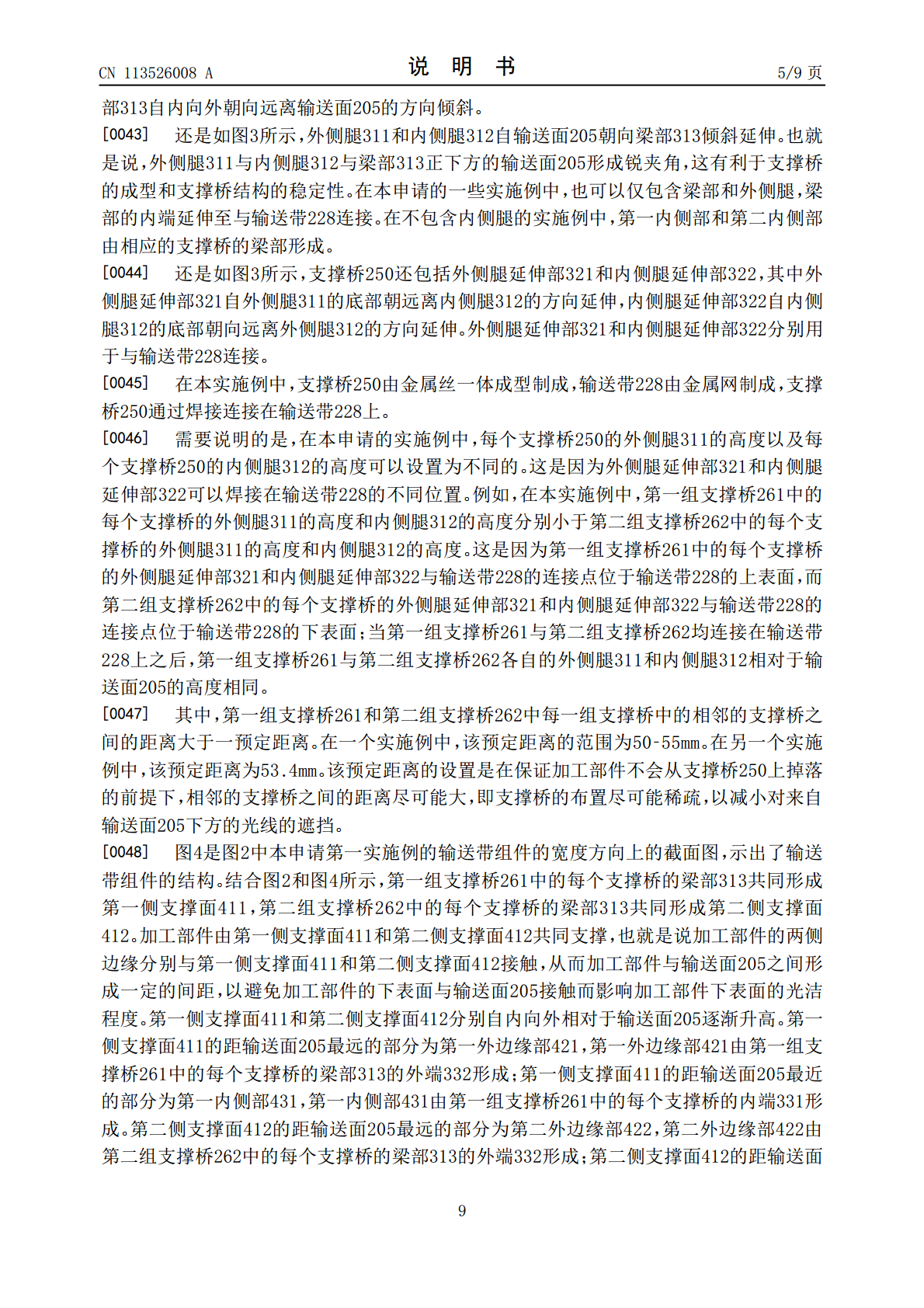

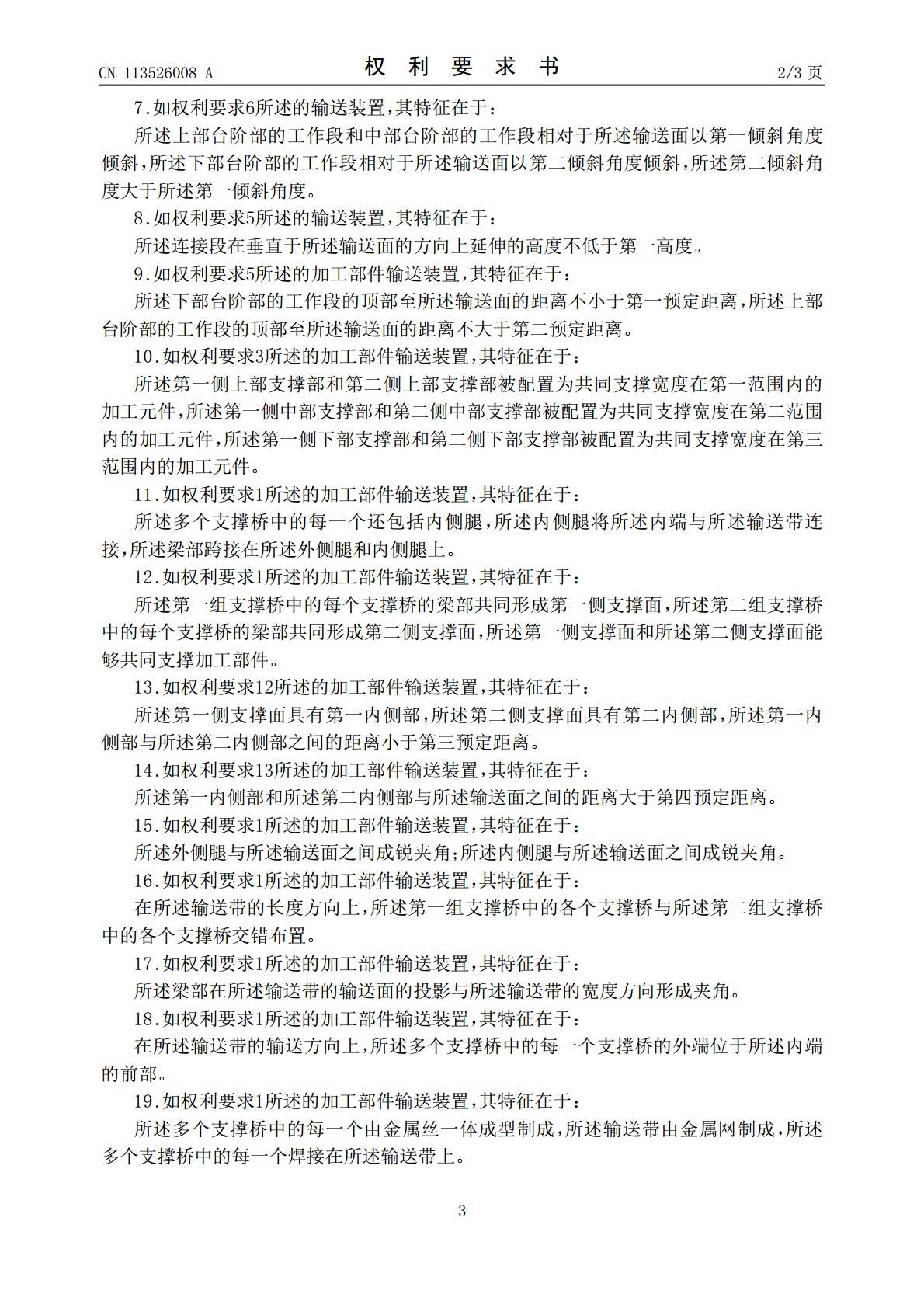

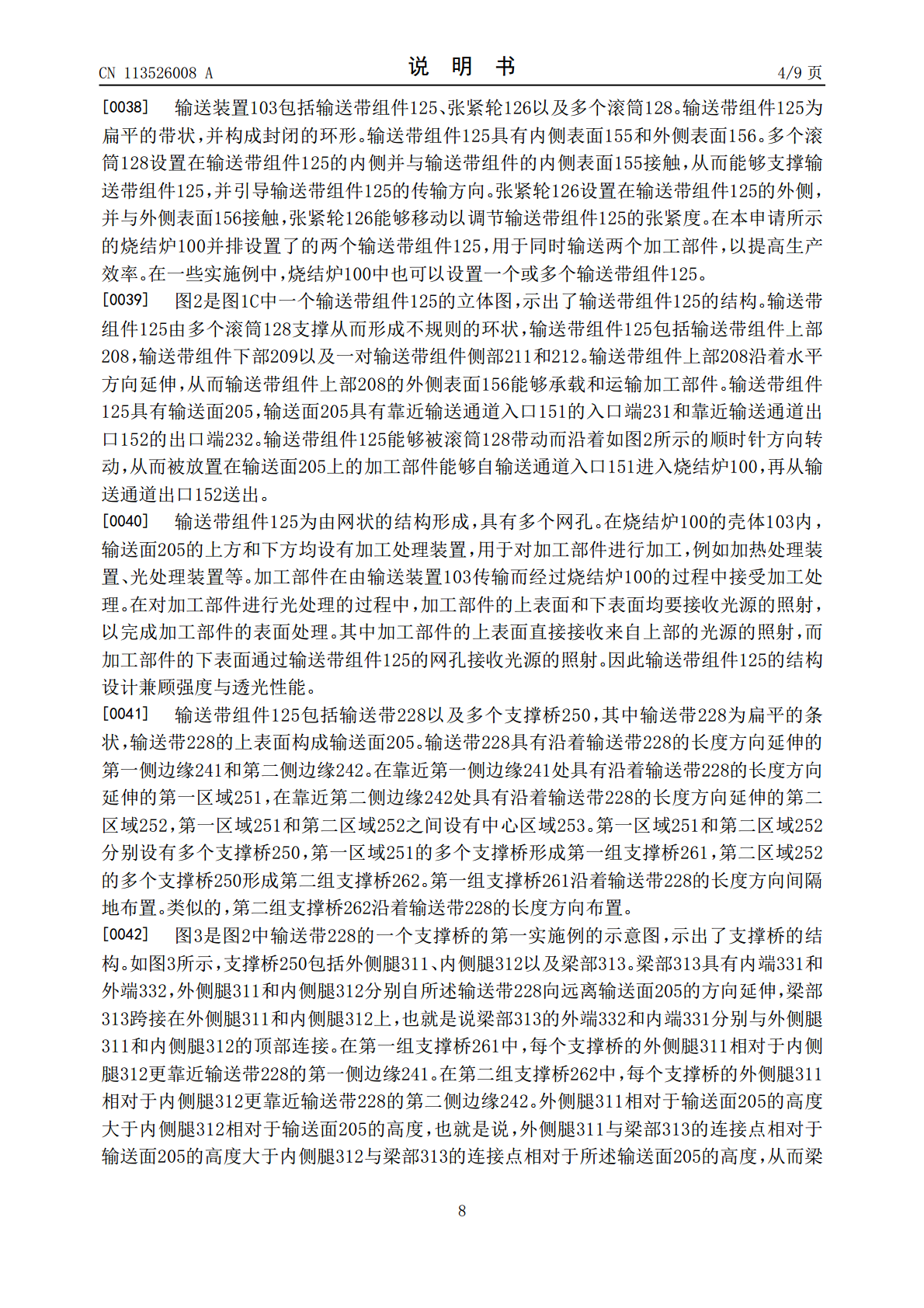

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113526008A(43)申请公布日2021.10.22(21)申请号202110295915.X(22)申请日2021.03.19(66)本国优先权数据202010294699.22020.04.15CN(71)申请人伊利诺斯工具制品有限公司地址美国伊利诺伊州(72)发明人王传波(74)专利代理机构上海脱颖律师事务所31259代理人脱颖(51)Int.Cl.B65G15/20(2006.01)B65G15/54(2006.01)B65G23/44(2006.01)H01L21/677(2006.01)权利要求书3页说明书9页附图6页(54)发明名称加工部件输送装置(57)摘要本申请提供一种用于烧结炉的加工部件输送装置，加工部件输送装置包括：输送带和多个支撑桥。输送带为网状结构并具有输送面，输送带具有沿着输送带的长度方向延伸的第一区域和第二区域；多个支撑桥包括设置在输送面的第一区域的第一组支撑桥，以及设置在输送面的第二区域的第二组支撑桥，第一组支撑桥和第二组支撑桥分别沿着输送带的长度方向布置，多个支撑桥中的每一个包括外侧腿、内侧腿以及梁部，外侧腿和内侧腿分别自输送带向远离输送面的方向延伸，梁部跨接在外侧腿和内侧腿上，梁部自内向外朝向远离输送面的方向倾斜。本申请中的输送装置能适用于不同尺寸的加工部件。CN113526008ACN113526008A权利要求书1/3页1.一种用于在烧结炉中输送加工部件的输送装置，其特征在于包括：输送带，所述输送带为网状结构并具有输送面，所述输送带具有沿所述输送带的长度方向延伸的相对设置的第一侧边缘和第二侧边缘，所述输送面具有分别靠近所述第一侧边缘和第二侧边缘并沿着所述输送带的长度方向延伸的第一区域和第二区域，以及位于所述第一区域和第二区域之间的中心区域；以及多个支撑桥，所述多个支撑桥包括设置在所述输送面的第一区域的第一组支撑桥，以及设置在所述输送面的第二区域的第二组支撑桥，所述第一组支撑桥和第二组支撑桥分别沿着所述输送带的长度方向布置，所述多个支撑桥中的每一个包括梁部和外侧腿，所述梁部包括靠近所述中心区域的内端以及远离所述中心区域的外端，所述外侧腿将所述外端与所述输送带连接，所述梁部自所述内端向所述外端朝向远离所述输送面的方向倾斜；其中，所述第一组支撑桥中的每个支撑桥的梁部和所述第二组支撑桥中的每个支撑桥的梁部被配置为共同支撑宽度在一定范围内的加工部件。2.如权利要求1所述的输送装置，其特征在于：所述第一组支撑桥中的每个支撑桥的梁部的外端共同形成第一外边缘部，所述第二组支撑桥中的每个支撑桥的梁部的外端共同形成第二外边缘部，所述第一外边缘部和所述第二外边缘部之间的距离占所述输送带的宽度的90％以上。3.如权利要求1所述的输送装置，其特征在于：所述梁部包括至少一个台阶部，所述至少一个台阶部包括工作段和连接段，所述连接段与所述工作段的顶部连接，所述连接段相对于所述输送面的倾斜角度大于所述工作段相对于所述输送面的倾斜角度，以在所述连接段与所述工作段之间形成弯折部。4.如权利要求3所述的输送装置，其特征在于：所述连接段相对于所述输送面的倾斜角度在80°‑90°之间。5.如权利要求3所述的输送装置，其特征在于：所述第一组支撑桥中的每个支撑桥的至少一个台阶部的弯折部共同形成第一侧支撑部，所述第二组支撑桥中的每个支撑桥的至少一个台阶部的弯折部共同形成第二侧支撑部，所述第一侧支撑部和所述第二侧支撑部相对于所述中间区域对称设置，所述第一侧支撑部和所述第二侧支撑部被配置为共同支撑加工部件。6.如权利要求5所述的输送装置，其特征在于：所述至少一个台阶部包括依次连接的上部台阶部、中部台阶部以及下部台阶部，从而所述上部台阶部的工作段的底部与所述中部台阶部的连接段的顶部连接，所述中部台阶部的工作段的底部与所述下部台阶部的连接段的顶部连接；所述第一组支撑桥的上部台阶部的弯折部形成第一侧上部支撑部、所述第一组支撑桥的中部台阶部的弯折部形成第一侧中部支撑部，所述第一组支撑桥的下部台阶部的弯折部形成第一侧下部支撑部，所述第二组支撑桥的上部台阶部的弯折部形成第二侧上部支撑部、所述第二组支撑桥的中部台阶部的弯折部形成第二侧中部支撑部，所述第一组支撑桥的下部台阶部的弯折部形成第二侧下部支撑部；所述第一侧上部支撑部和第二侧上部支撑部相对于所述中心区域对称设置，所述第一侧中部支撑部和第二侧中部支撑部相对于所述中心区域对称设置，所述第一侧下部支撑部和第二侧下部支撑部相对于所述中心区域对称设置。2CN113526008A权利要求书2/3页7.如权利要求6所述的输送装置，其特征在于：所述上部台阶部的工作段和中部台阶部的工作段相对于所述输送面以第一倾斜角度倾斜，所述下部台阶
