电梯装置以及电梯装置的卷扬机.pdf

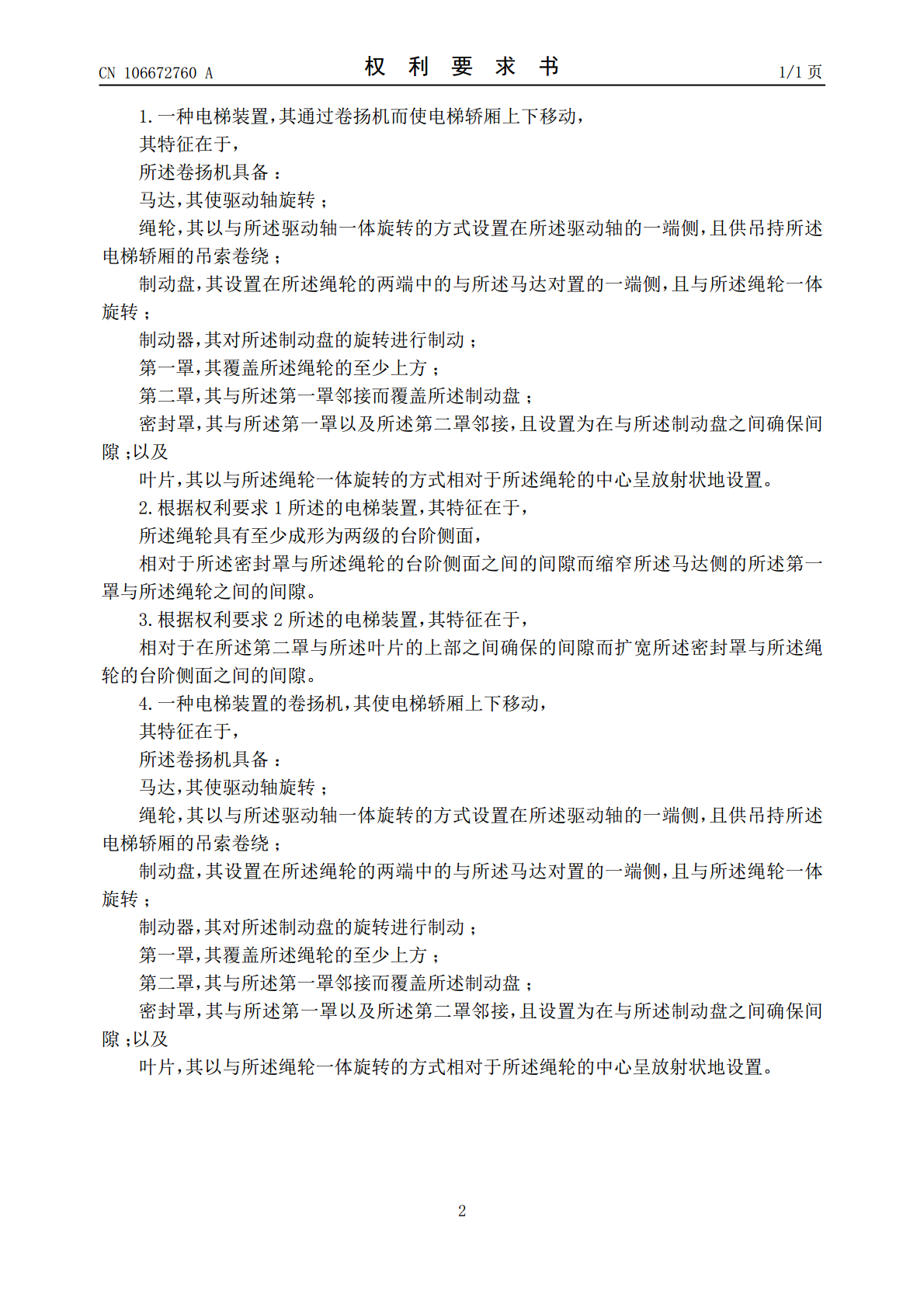

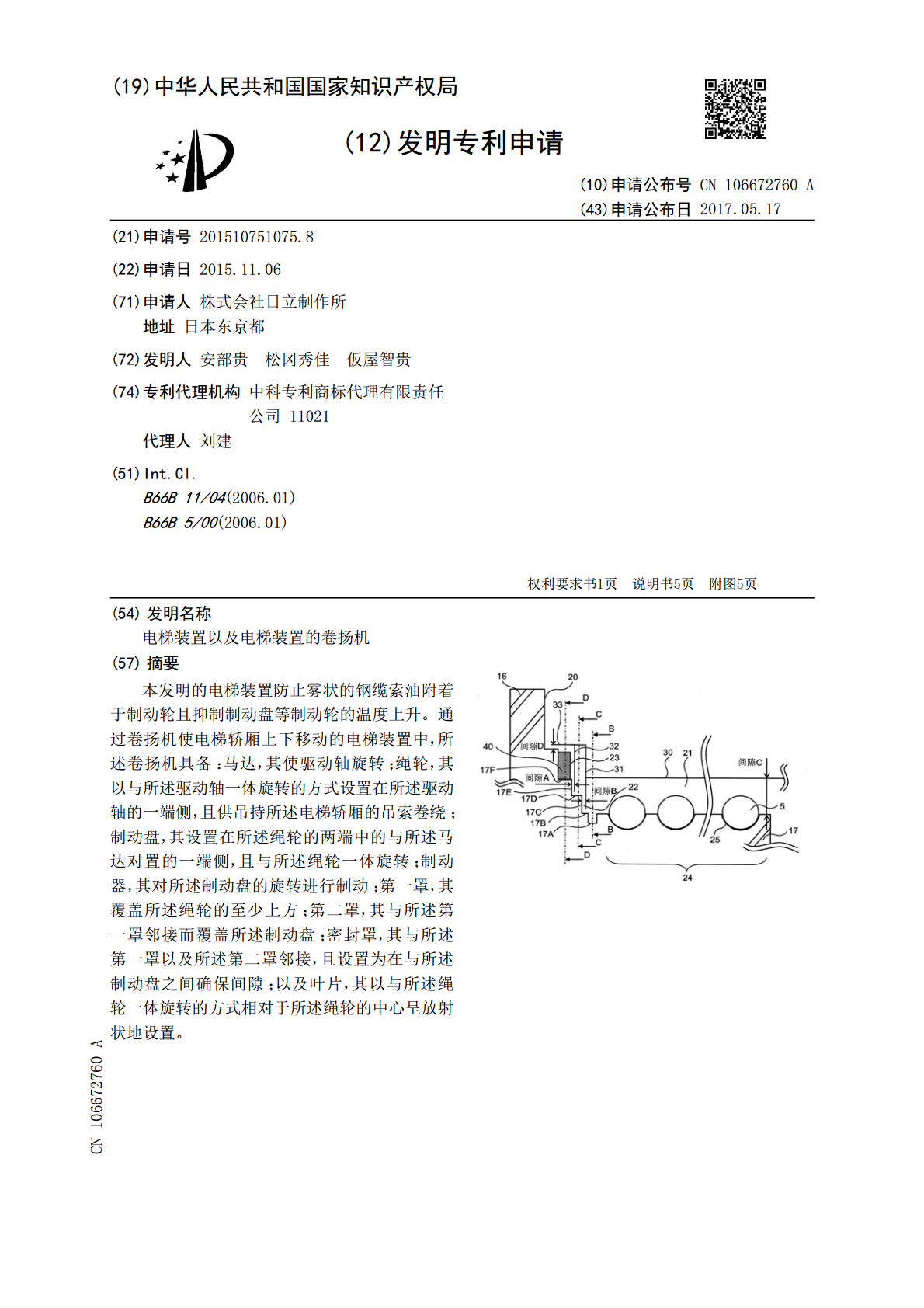

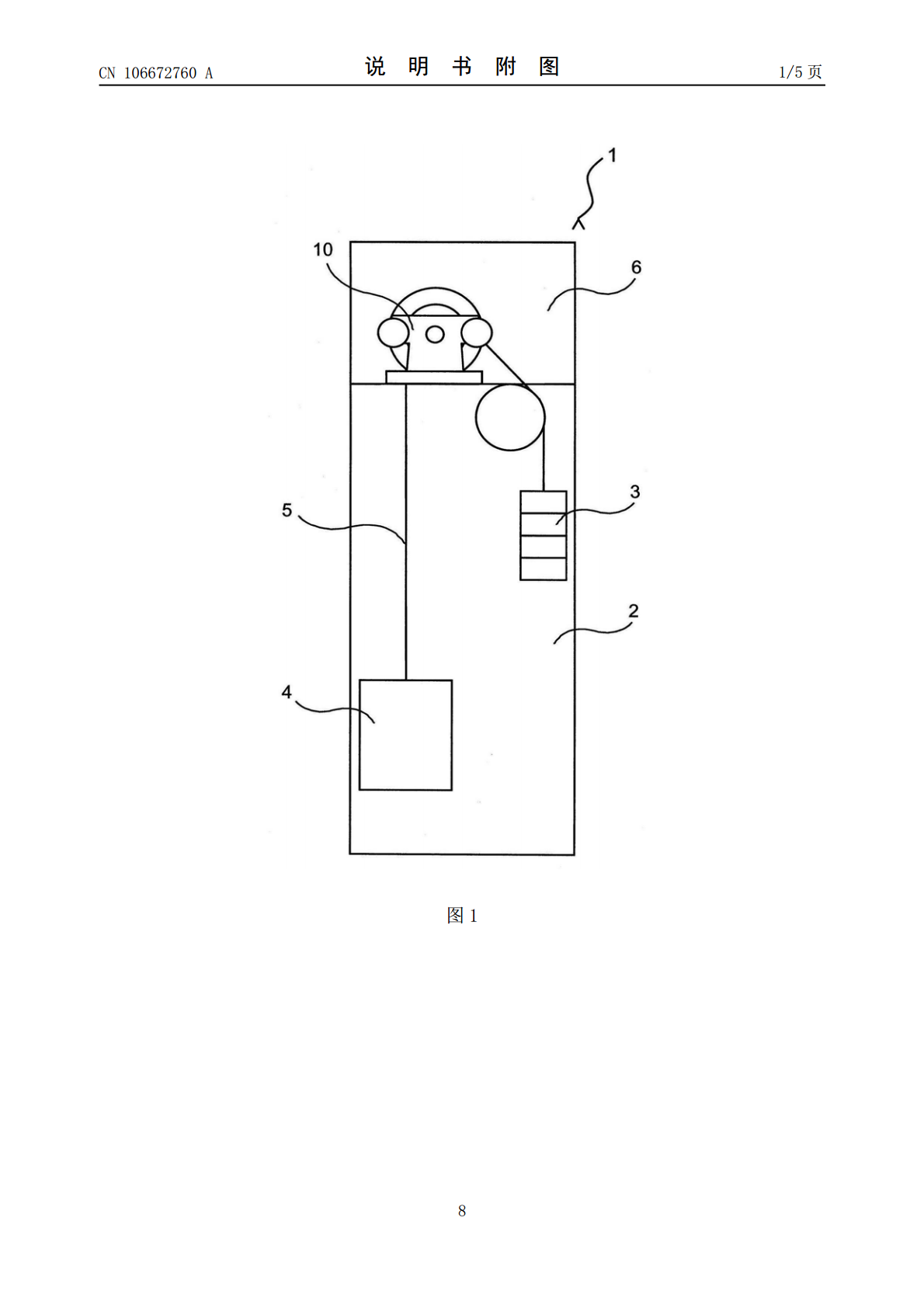

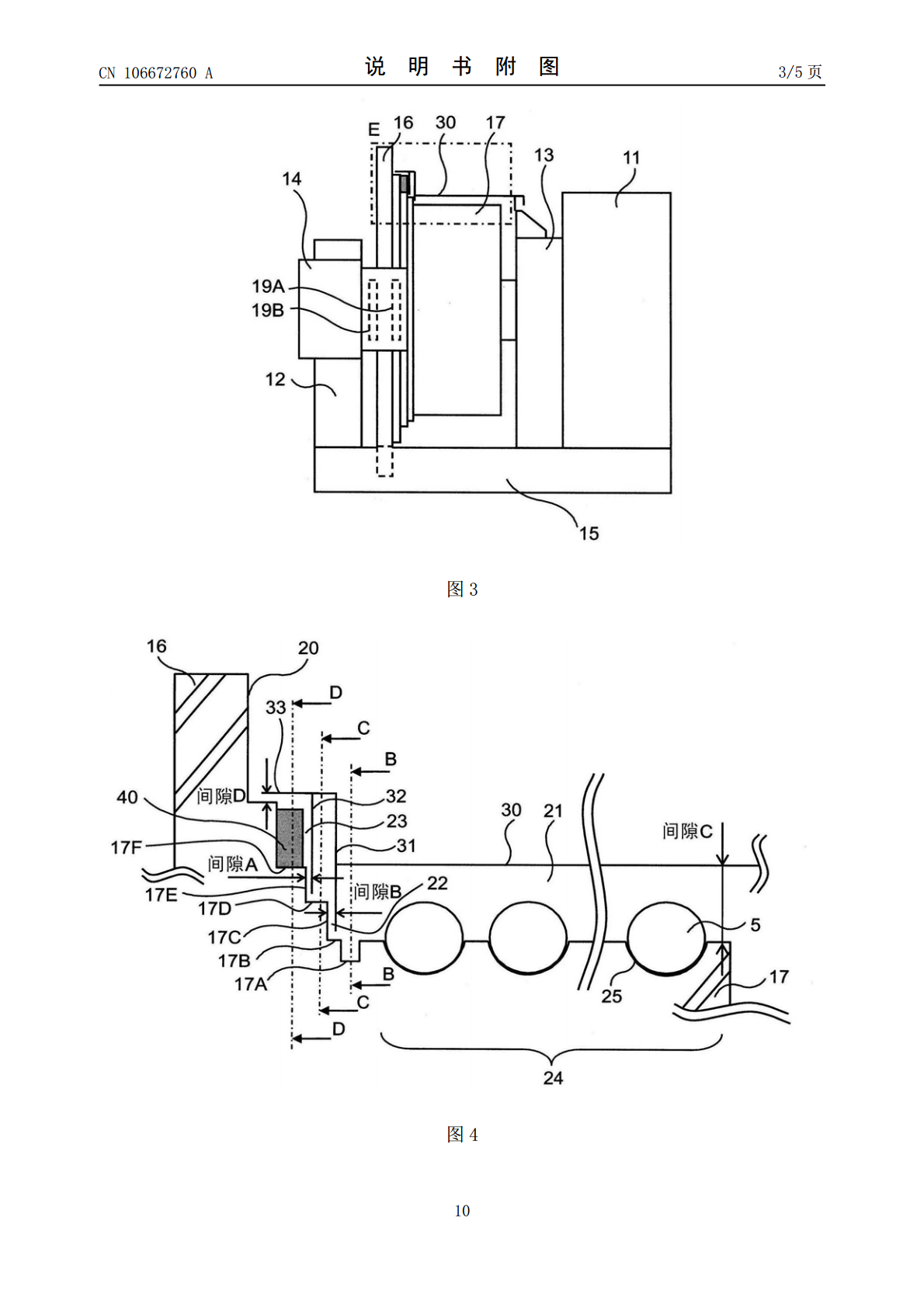

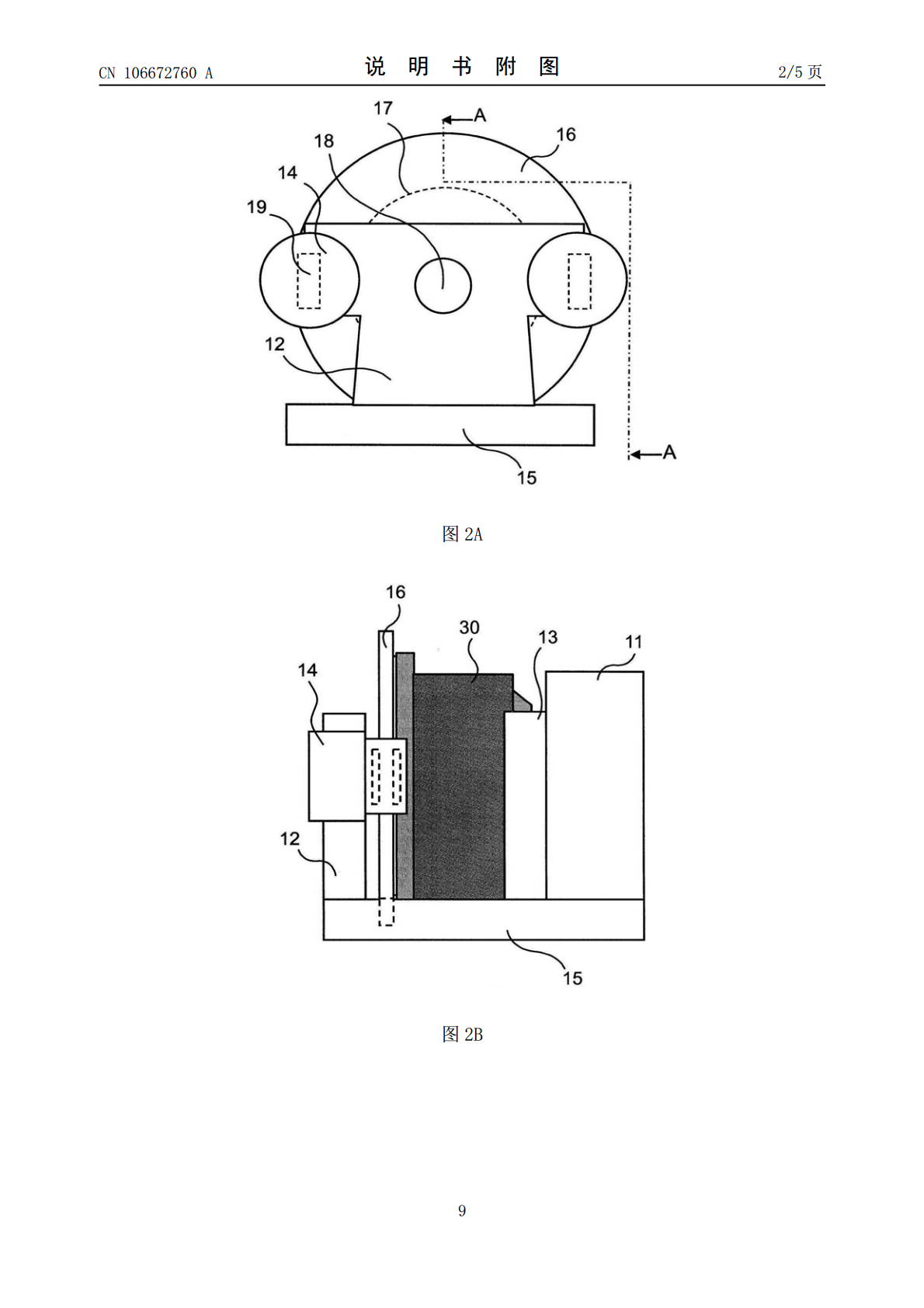

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106672760A(43)申请公布日2017.05.17(21)申请号201510751075.8(22)申请日2015.11.06(71)申请人株式会社日立制作所地址日本东京都(72)发明人安部贵松冈秀佳仮屋智贵(74)专利代理机构中科专利商标代理有限责任公司11021代理人刘建(51)Int.Cl.B66B11/04(2006.01)B66B5/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称电梯装置以及电梯装置的卷扬机(57)摘要本发明的电梯装置防止雾状的钢缆索油附着于制动轮且抑制制动盘等制动轮的温度上升。通过卷扬机使电梯轿厢上下移动的电梯装置中，所述卷扬机具备：马达，其使驱动轴旋转；绳轮，其以与所述驱动轴一体旋转的方式设置在所述驱动轴的一端侧，且供吊持所述电梯轿厢的吊索卷绕；制动盘，其设置在所述绳轮的两端中的与所述马达对置的一端侧，且与所述绳轮一体旋转；制动器，其对所述制动盘的旋转进行制动；第一罩，其覆盖所述绳轮的至少上方；第二罩，其与所述第一罩邻接而覆盖所述制动盘；密封罩，其与所述第一罩以及所述第二罩邻接，且设置为在与所述制动盘之间确保间隙；以及叶片，其以与所述绳轮一体旋转的方式相对于所述绳轮的中心呈放射状地设置。CN106672760ACN106672760A权利要求书1/1页1.一种电梯装置，其通过卷扬机而使电梯轿厢上下移动，其特征在于，所述卷扬机具备：马达，其使驱动轴旋转；绳轮，其以与所述驱动轴一体旋转的方式设置在所述驱动轴的一端侧，且供吊持所述电梯轿厢的吊索卷绕；制动盘，其设置在所述绳轮的两端中的与所述马达对置的一端侧，且与所述绳轮一体旋转；制动器，其对所述制动盘的旋转进行制动；第一罩，其覆盖所述绳轮的至少上方；第二罩，其与所述第一罩邻接而覆盖所述制动盘；密封罩，其与所述第一罩以及所述第二罩邻接，且设置为在与所述制动盘之间确保间隙；以及叶片，其以与所述绳轮一体旋转的方式相对于所述绳轮的中心呈放射状地设置。2.根据权利要求1所述的电梯装置，其特征在于，所述绳轮具有至少成形为两级的台阶侧面，相对于所述密封罩与所述绳轮的台阶侧面之间的间隙而缩窄所述马达侧的所述第一罩与所述绳轮之间的间隙。3.根据权利要求2所述的电梯装置，其特征在于，相对于在所述第二罩与所述叶片的上部之间确保的间隙而扩宽所述密封罩与所述绳轮的台阶侧面之间的间隙。4.一种电梯装置的卷扬机，其使电梯轿厢上下移动，其特征在于，所述卷扬机具备：马达，其使驱动轴旋转；绳轮，其以与所述驱动轴一体旋转的方式设置在所述驱动轴的一端侧，且供吊持所述电梯轿厢的吊索卷绕；制动盘，其设置在所述绳轮的两端中的与所述马达对置的一端侧，且与所述绳轮一体旋转；制动器，其对所述制动盘的旋转进行制动；第一罩，其覆盖所述绳轮的至少上方；第二罩，其与所述第一罩邻接而覆盖所述制动盘；密封罩，其与所述第一罩以及所述第二罩邻接，且设置为在与所述制动盘之间确保间隙；以及叶片，其以与所述绳轮一体旋转的方式相对于所述绳轮的中心呈放射状地设置。2CN106672760A说明书1/5页电梯装置以及电梯装置的卷扬机技术领域[0001]本发明涉及电梯装置以及电梯装置的卷扬机。背景技术[0002]作为能够对电梯的制动器制动力造成影响的现象，在电梯的制动盘等制动轮上附着润滑油等而使电梯的驱动装置、控制器的安全性降低的情况成为问题。对此，为了强化电梯的安全，使制动盘等制动轮上不附着润滑油等的构造变得重要。另外，伴随着电梯的高速化，在紧急时的制动器制动中因制动时的摩擦热量而使制动轮的温度上升增高的情况成为问题。对此，为了获得稳定的制动力，制动轮的冷却也变得重要。[0003]例如，在专利文献1中公开有如下内容：在覆盖制动盘的罩上设有引导钢缆索油的构造，从而防止钢缆索油的附着。[0004]另外，在专利文献2中公开有在电梯的绳轮上设有翅片而作为冷却卷扬机轴承的风扇来发挥功能的构造。[0005]在先技术文献[0006]专利文献[0007]专利文献1：日本特开2013-147316号公报[0008]专利文献2：日本特开2013-147322号公报[0009]发明要解决的课题[0010]但是，在专利文献1中，从卷绕于绳轮的吊索产生雾状的钢缆索油，无法完全防止该钢缆索油通过罩内的空间而到达至制动盘的路径。尤其是，伴随着电梯的高速化，绳轮的转速增加而使雾状的钢缆索油的产生量也变多，也容易受到因绳轮的旋转而产生的气流的影响。因而，需要提高通过罩内的空间而到达至制动盘的路径的遮挡性。[0011]另外，专利文献2的翅片是出于提高轴承的冷却效果的目的来设置的，无法期待制动轮的冷却效果、防止油附着功能。发明内容[0012]本发明是鉴于以上的点
