卷扬机以及电梯装置.pdf

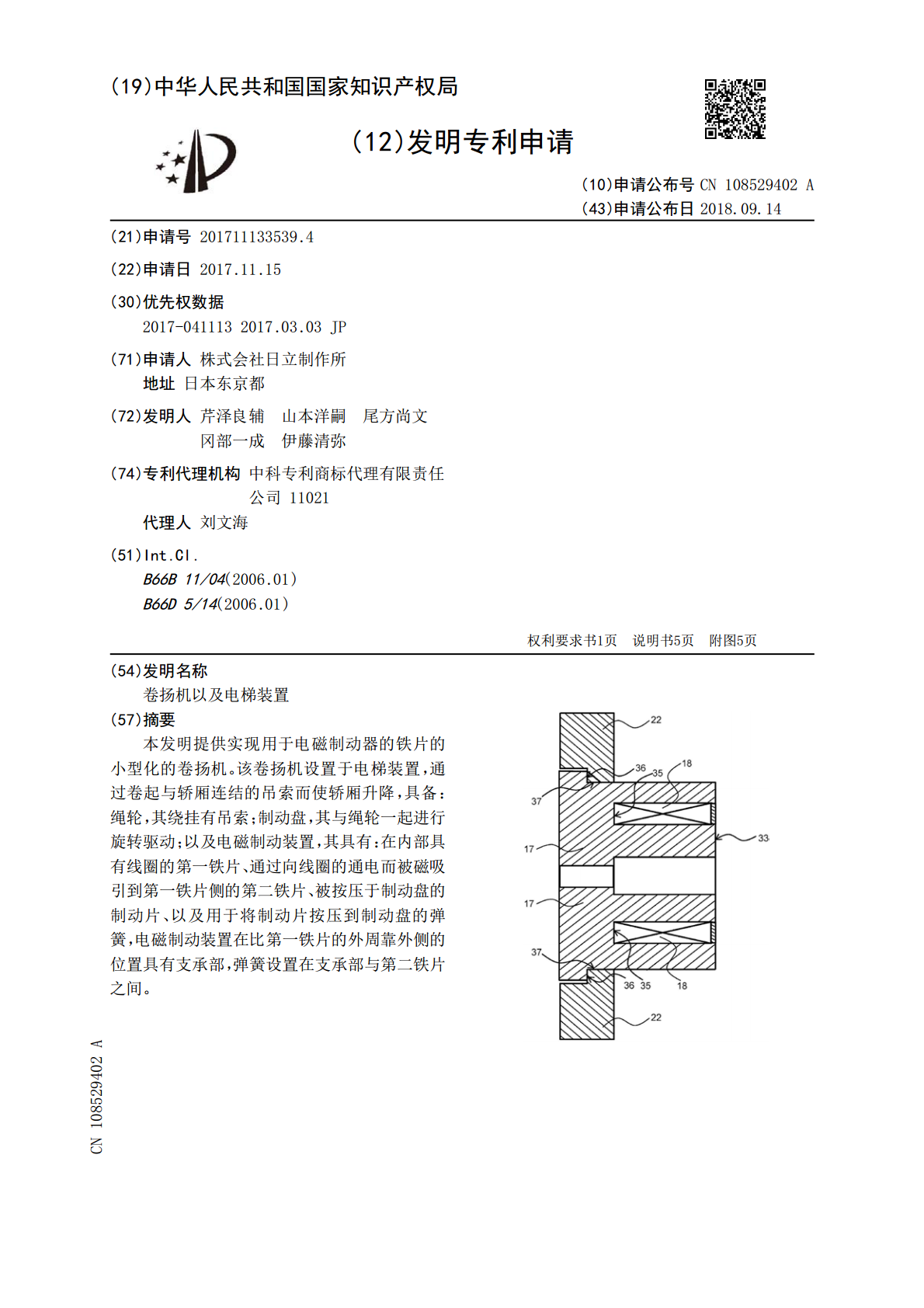

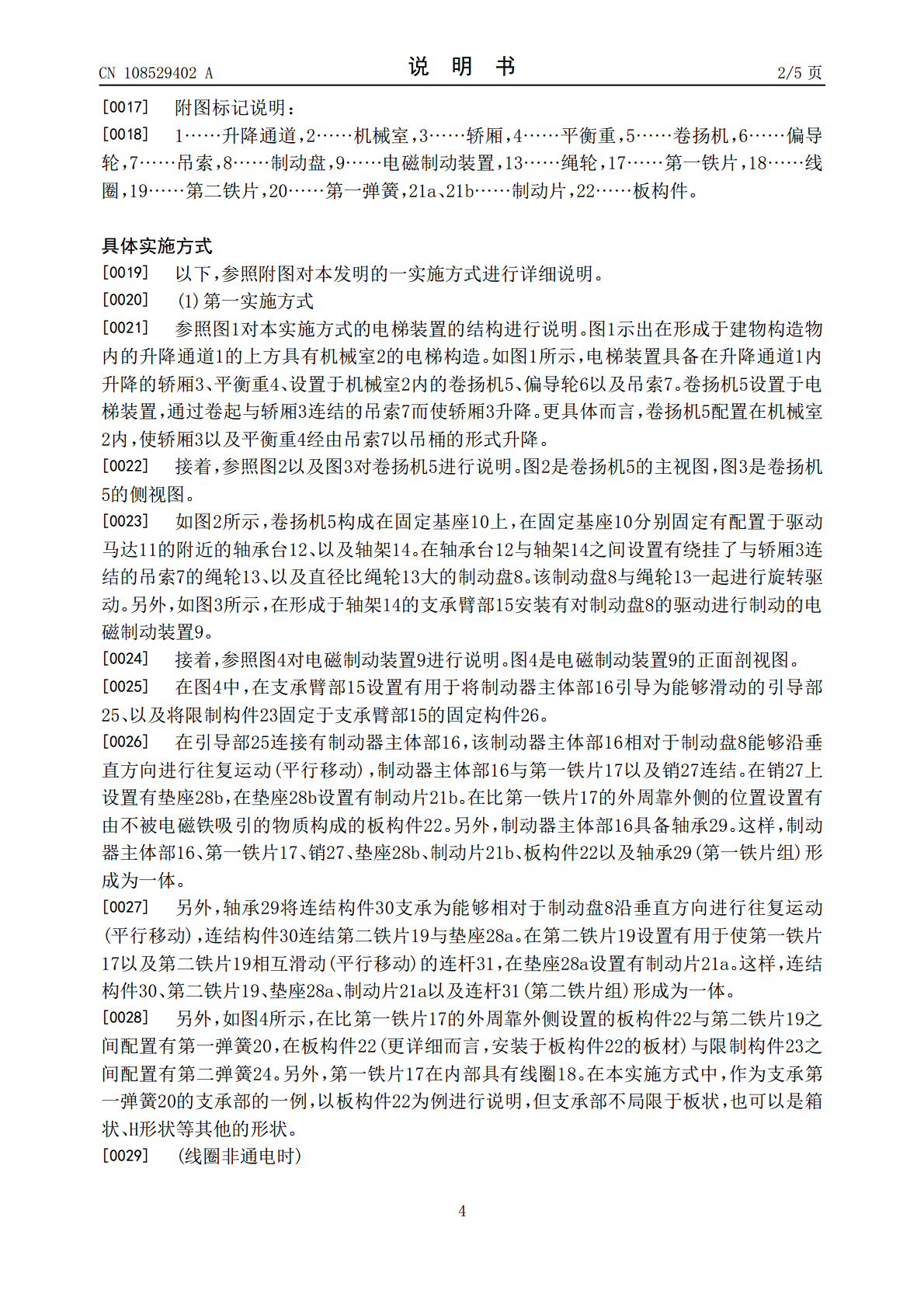

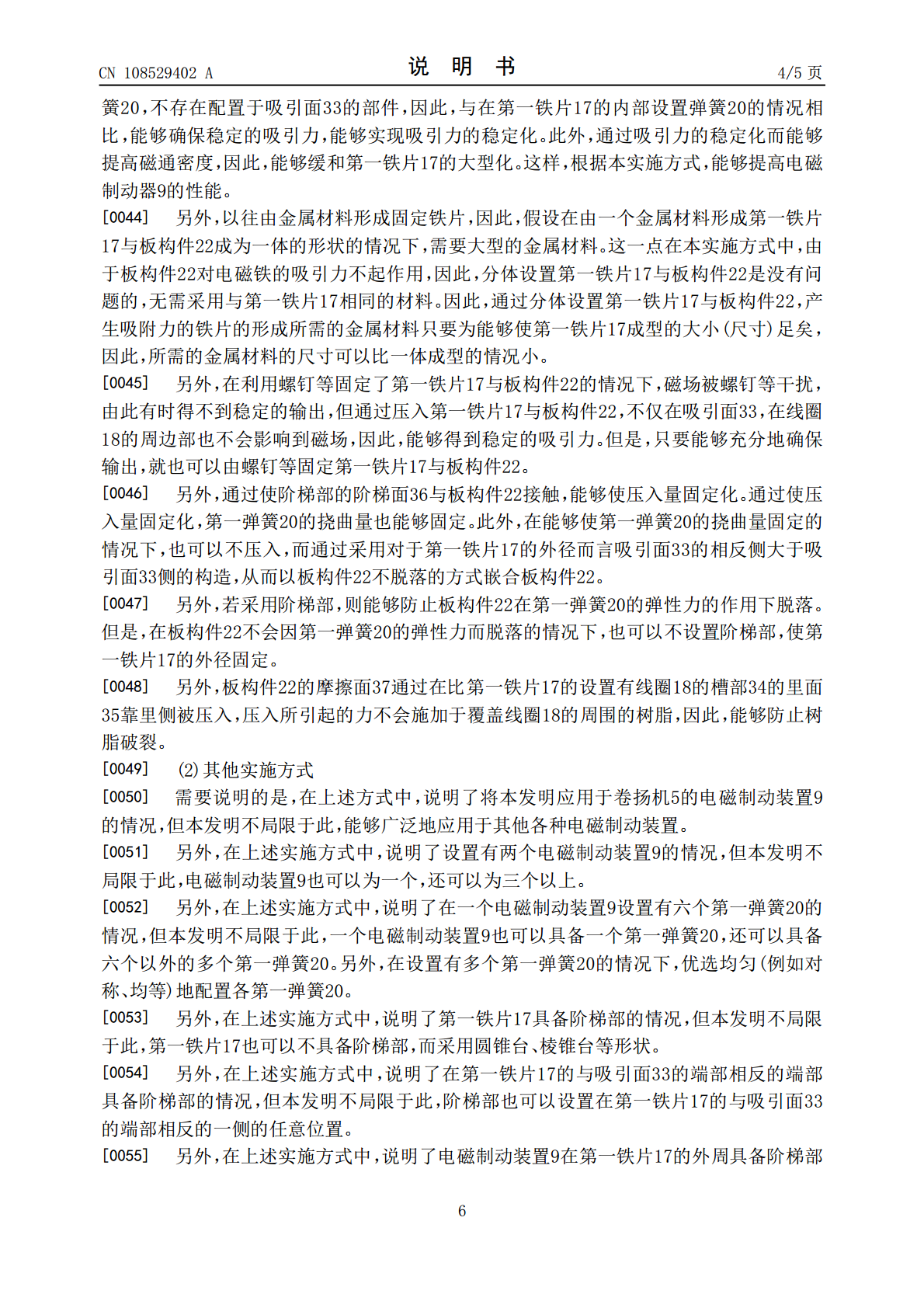

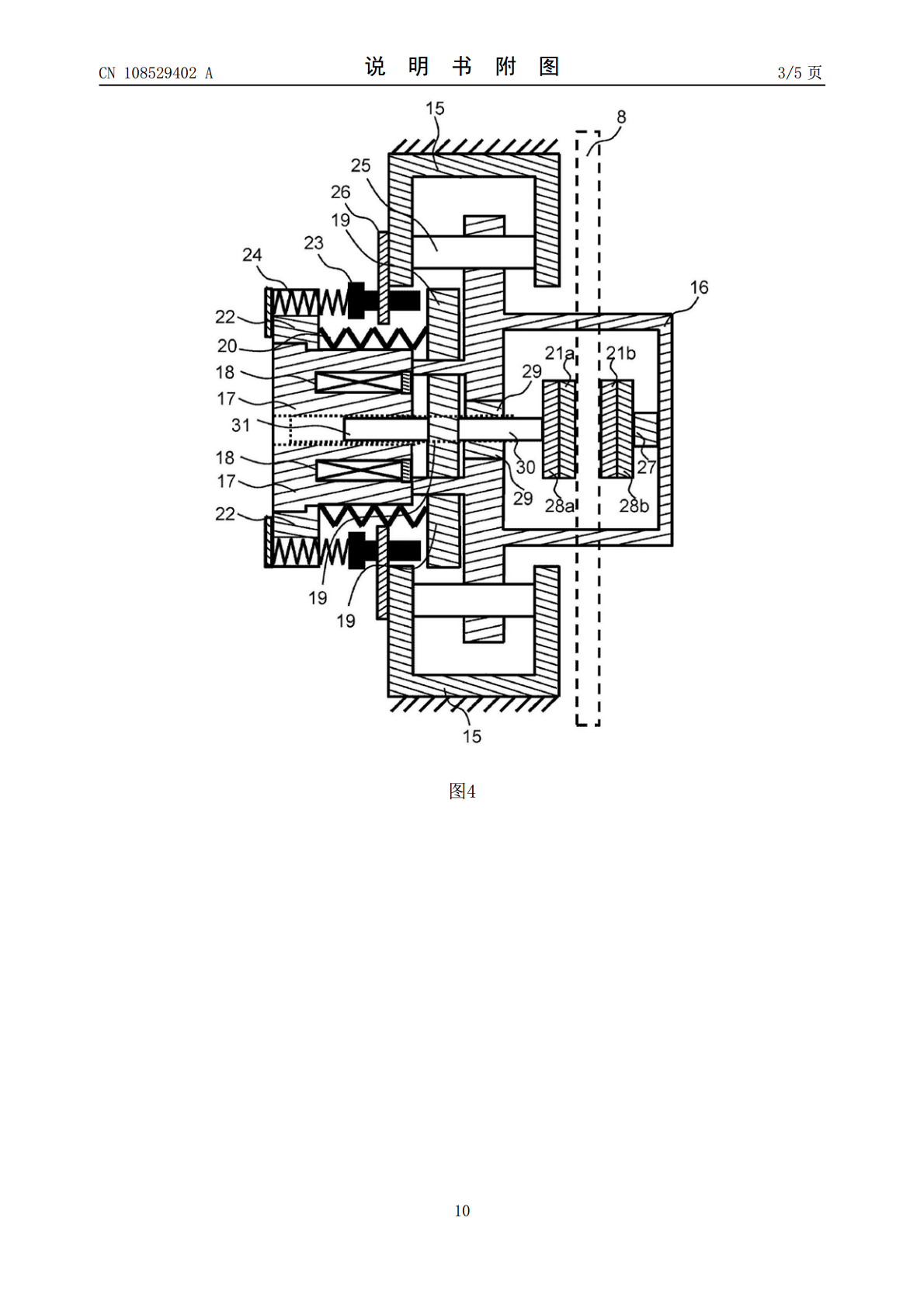

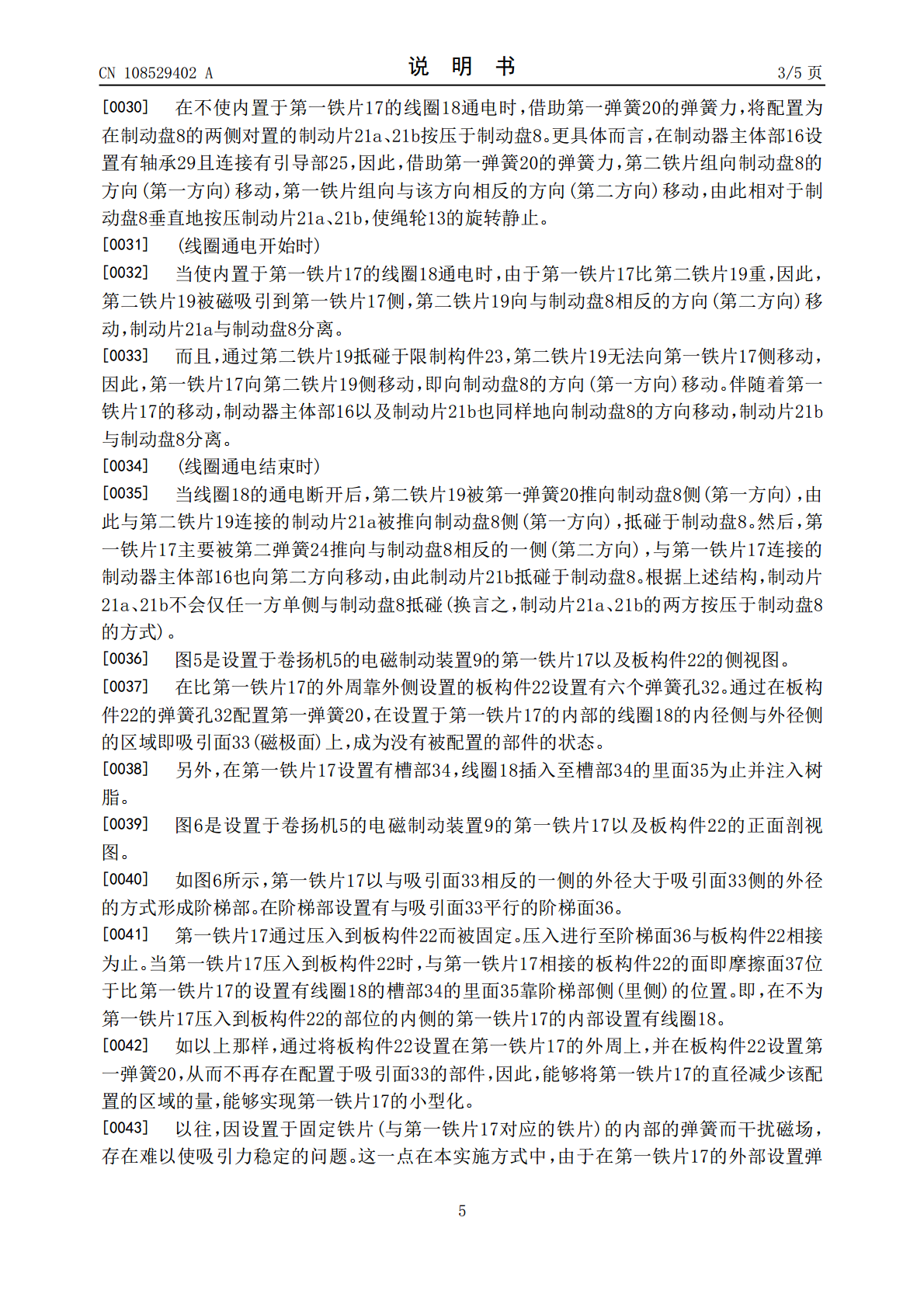

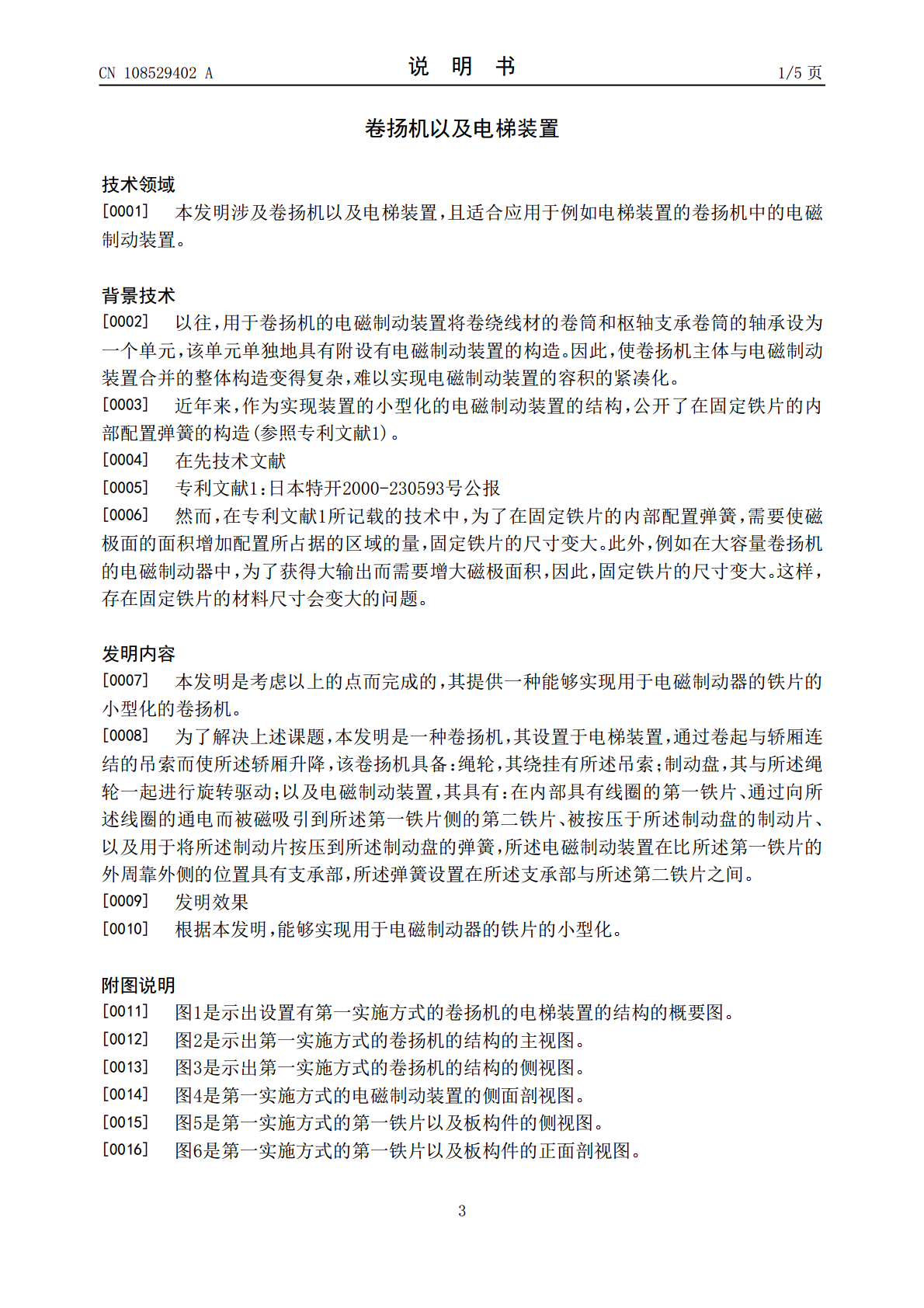

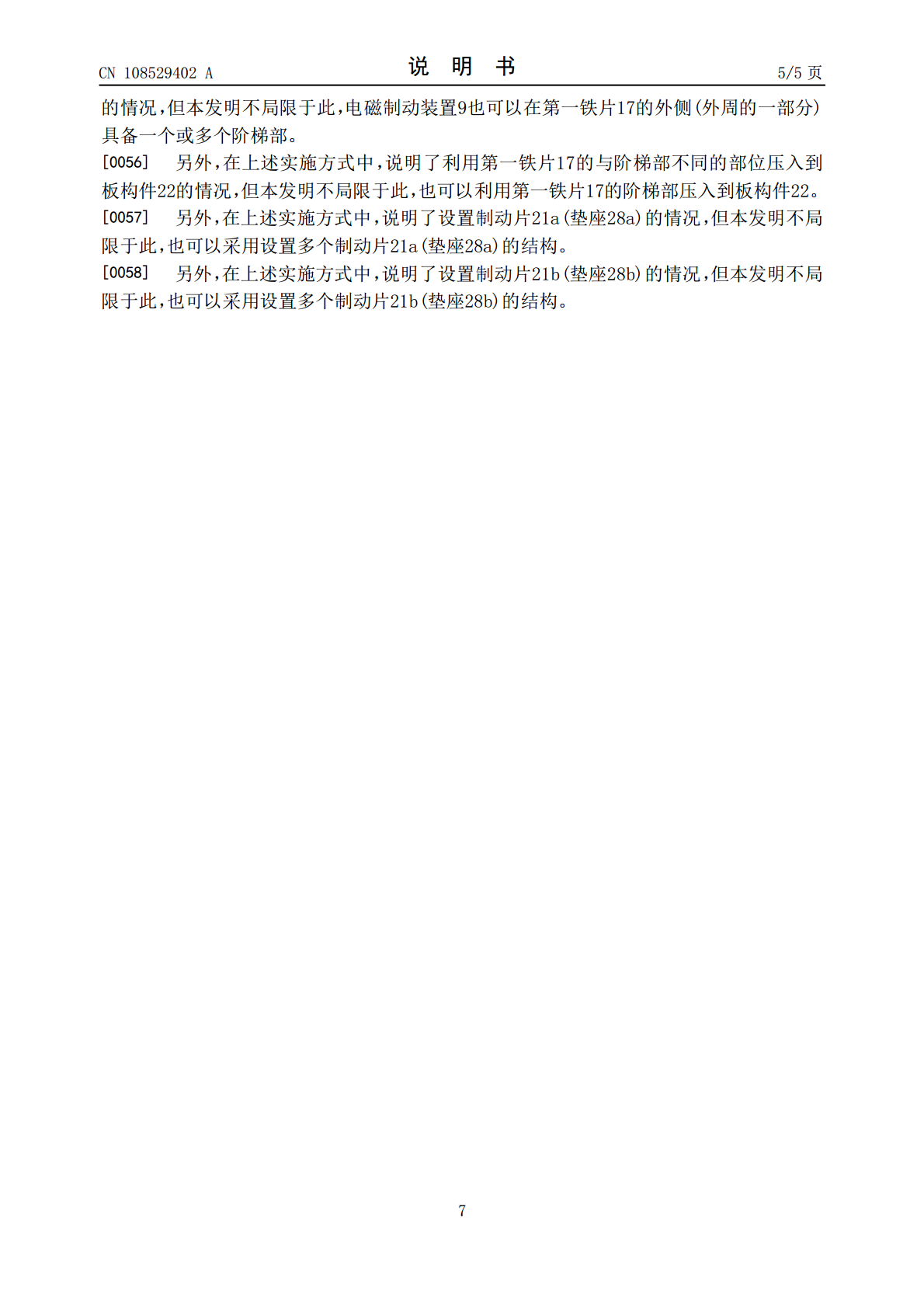

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108529402A(43)申请公布日2018.09.14(21)申请号201711133539.4(22)申请日2017.11.15(30)优先权数据2017-0411132017.03.03JP(71)申请人株式会社日立制作所地址日本东京都(72)发明人芹泽良辅山本洋嗣尾方尚文冈部一成伊藤清弥(74)专利代理机构中科专利商标代理有限责任公司11021代理人刘文海(51)Int.Cl.B66B11/04(2006.01)B66D5/14(2006.01)权利要求书1页说明书5页附图5页(54)发明名称卷扬机以及电梯装置(57)摘要本发明提供实现用于电磁制动器的铁片的小型化的卷扬机。该卷扬机设置于电梯装置，通过卷起与轿厢连结的吊索而使轿厢升降，具备：绳轮，其绕挂有吊索；制动盘，其与绳轮一起进行旋转驱动；以及电磁制动装置，其具有：在内部具有线圈的第一铁片、通过向线圈的通电而被磁吸引到第一铁片侧的第二铁片、被按压于制动盘的制动片、以及用于将制动片按压到制动盘的弹簧，电磁制动装置在比第一铁片的外周靠外侧的位置具有支承部，弹簧设置在支承部与第二铁片之间。CN108529402ACN108529402A权利要求书1/1页1.一种卷扬机，其设置于电梯装置，通过卷起与轿厢连结的吊索而使所述轿厢升降，其特征在于，所述卷扬机具备：绳轮，其绕挂有所述吊索；制动盘，其与所述绳轮一起进行旋转驱动；以及电磁制动装置，其具有：在内部具有线圈的第一铁片、通过向所述线圈的通电而被磁吸引到所述第一铁片侧的第二铁片、被按压于所述制动盘的制动片、以及用于将所述制动片按压到所述制动盘的弹簧，所述电磁制动装置在比所述第一铁片的外周靠外侧的位置具有支承部，所述弹簧设置在所述支承部与所述第二铁片之间。2.根据权利要求1所述的卷扬机，其特征在于，所述第一铁片被压入到所述支承部。3.根据权利要求2所述的卷扬机，其特征在于，在所述第一铁片的内部设置有所述线圈，所述第一铁片的内部不为所述第一铁片被压入到所述支承部的部位的内侧。4.根据权利要求1至3中任一项所述的卷扬机，其特征在于，对于所述第一铁片的外径而言，吸引所述第二铁片的吸引面侧的相反侧大于所述吸引面侧。5.根据权利要求4所述的卷扬机，其特征在于，在所述第一铁片上设置有阶梯部，以使得对于所述第一铁片的外径而言，吸引所述第二铁片的吸引面侧的相反侧大于所述吸引面侧，所述第一铁片通过所述支承部与所述阶梯部相接而被压入到所述支承部。6.一种电梯装置，其特征在于，所述电梯装置具备权利要求1所述的卷扬机。2CN108529402A说明书1/5页卷扬机以及电梯装置技术领域[0001]本发明涉及卷扬机以及电梯装置，且适合应用于例如电梯装置的卷扬机中的电磁制动装置。背景技术[0002]以往，用于卷扬机的电磁制动装置将卷绕线材的卷筒和枢轴支承卷筒的轴承设为一个单元，该单元单独地具有附设有电磁制动装置的构造。因此，使卷扬机主体与电磁制动装置合并的整体构造变得复杂，难以实现电磁制动装置的容积的紧凑化。[0003]近年来，作为实现装置的小型化的电磁制动装置的结构，公开了在固定铁片的内部配置弹簧的构造(参照专利文献1)。[0004]在先技术文献[0005]专利文献1：日本特开2000-230593号公报[0006]然而，在专利文献1所记载的技术中，为了在固定铁片的内部配置弹簧，需要使磁极面的面积增加配置所占据的区域的量，固定铁片的尺寸变大。此外，例如在大容量卷扬机的电磁制动器中，为了获得大输出而需要增大磁极面积，因此，固定铁片的尺寸变大。这样，存在固定铁片的材料尺寸会变大的问题。发明内容[0007]本发明是考虑以上的点而完成的，其提供一种能够实现用于电磁制动器的铁片的小型化的卷扬机。[0008]为了解决上述课题，本发明是一种卷扬机，其设置于电梯装置，通过卷起与轿厢连结的吊索而使所述轿厢升降，该卷扬机具备：绳轮，其绕挂有所述吊索；制动盘，其与所述绳轮一起进行旋转驱动；以及电磁制动装置，其具有：在内部具有线圈的第一铁片、通过向所述线圈的通电而被磁吸引到所述第一铁片侧的第二铁片、被按压于所述制动盘的制动片、以及用于将所述制动片按压到所述制动盘的弹簧，所述电磁制动装置在比所述第一铁片的外周靠外侧的位置具有支承部，所述弹簧设置在所述支承部与所述第二铁片之间。[0009]发明效果[0010]根据本发明，能够实现用于电磁制动器的铁片的小型化。附图说明[0011]图1是示出设置有第一实施方式的卷扬机的电梯装置的结构的概要图。[0012]图2是示出第一实施方式的卷扬机的结构的主视图。[0013]图3是示出第一实施方式的卷扬机的结构的侧视图。[0014]图4是第一实施方式的电磁制动装置的侧面剖视
