一种楼宇节能系统.pdf

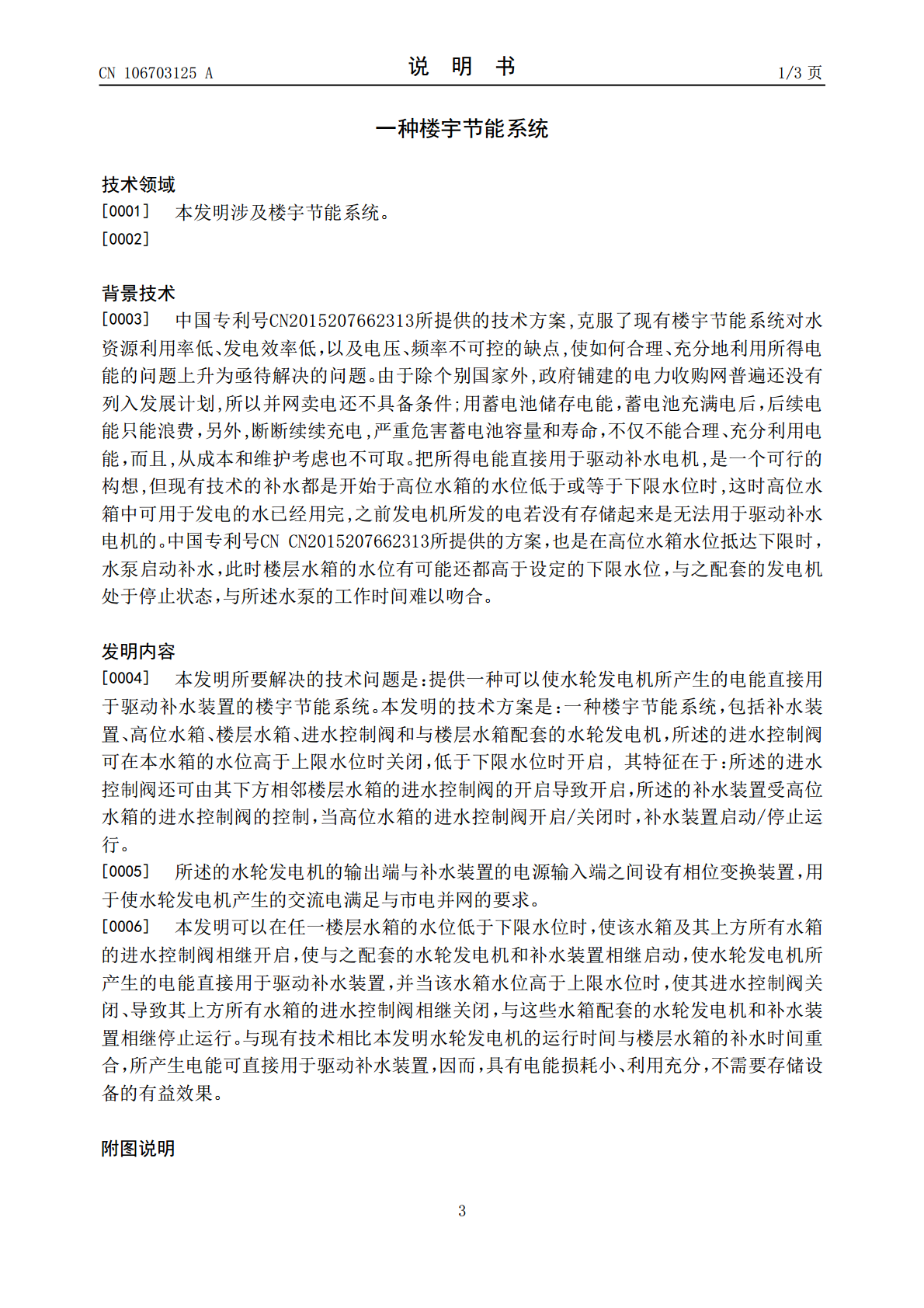

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106703125A(43)申请公布日2017.05.24(21)申请号201510782434.6(22)申请日2015.11.16(71)申请人宁波市润桥工业设计有限公司地址315040浙江省宁波市高新区江南路599号科技大厦四层415室(72)发明人芦雷(51)Int.Cl.E03B11/00(2006.01)E03B11/12(2006.01)F03B13/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种楼宇节能系统(57)摘要一种楼宇节能系统，包括补水装置、高位水箱、楼层水箱、进水控制阀和与楼层水箱配套的水轮发电机，所述的进水控制阀可在本水箱的水位高于上限水位时关闭，低于下限水位时开启，其特征在于：所述的进水控制阀还可由其下方相邻楼层水箱的进水控制阀的开启导致开启，所述的补水装置受高位水箱的进水控制阀的控制，当高位水箱的进水控制阀开启/关闭时，补水装置启动/停止运行。所述的水轮发电机的输出端与补水装置的电源输入端之间设有相位变换装置，用于使水轮发电机产生的交流电满足与市电并网的要求。与现有技术相比本发明水轮发电机所产生电能可直接用于驱动补水装置，具有电能损耗小、利用充分，不需要存储设备的有益效果。CN106703125ACN106703125A权利要求书1/1页1.一种楼宇节能系统，包括补水装置、高位水箱、楼层水箱、进水控制阀和与楼层水箱配套的水轮发电机，所述的进水控制阀可在本水箱的水位高于上限水位时关闭，低于下限水位时开启,其特征在于：所述的进水控制阀还可由其下方相邻楼层水箱的进水控制阀的开启导致开启，所述的补水装置受高位水箱的进水控制阀的控制，当高位水箱的进水控制阀开启/关闭时，补水装置启动/停止运行。2CN106703125A说明书1/3页一种楼宇节能系统技术领域[0001]本发明涉及楼宇节能系统。[0002]背景技术[0003]中国专利号CN2015207662313所提供的技术方案,克服了现有楼宇节能系统对水资源利用率低、发电效率低，以及电压、频率不可控的缺点,使如何合理、充分地利用所得电能的问题上升为亟待解决的问题。由于除个别国家外,政府铺建的电力收购网普遍还没有列入发展计划,所以并网卖电还不具备条件;用蓄电池储存电能，蓄电池充满电后，后续电能只能浪费，另外,断断续续充电,严重危害蓄电池容量和寿命，不仅不能合理、充分利用电能，而且,从成本和维护考虑也不可取。把所得电能直接用于驱动补水电机,是一个可行的构想,但现有技术的补水都是开始于高位水箱的水位低于或等于下限水位时,这时高位水箱中可用于发电的水已经用完,之前发电机所发的电若没有存储起来是无法用于驱动补水电机的。中国专利号CNCN2015207662313所提供的方案，也是在高位水箱水位抵达下限时，水泵启动补水，此时楼层水箱的水位有可能还都高于设定的下限水位，与之配套的发电机处于停止状态，与所述水泵的工作时间难以吻合。发明内容[0004]本发明所要解决的技术问题是：提供一种可以使水轮发电机所产生的电能直接用于驱动补水装置的楼宇节能系统。本发明的技术方案是：一种楼宇节能系统，包括补水装置、高位水箱、楼层水箱、进水控制阀和与楼层水箱配套的水轮发电机，所述的进水控制阀可在本水箱的水位高于上限水位时关闭，低于下限水位时开启,其特征在于：所述的进水控制阀还可由其下方相邻楼层水箱的进水控制阀的开启导致开启，所述的补水装置受高位水箱的进水控制阀的控制，当高位水箱的进水控制阀开启/关闭时，补水装置启动/停止运行。[0005]所述的水轮发电机的输出端与补水装置的电源输入端之间设有相位变换装置，用于使水轮发电机产生的交流电满足与市电并网的要求。[0006]本发明可以在任一楼层水箱的水位低于下限水位时，使该水箱及其上方所有水箱的进水控制阀相继开启，使与之配套的水轮发电机和补水装置相继启动，使水轮发电机所产生的电能直接用于驱动补水装置，并当该水箱水位高于上限水位时，使其进水控制阀关闭、导致其上方所有水箱的进水控制阀相继关闭，与这些水箱配套的水轮发电机和补水装置相继停止运行。与现有技术相比本发明水轮发电机的运行时间与楼层水箱的补水时间重合，所产生电能可直接用于驱动补水装置，因而，具有电能损耗小、利用充分，不需要存储设备的有益效果。附图说明3CN106703125A说明书2/3页[0007]图1是本发明实施例的总体布局示意图图2是进水控制阀示意图图3是本发明实施例的控制系统示意图图中:1是补水装置,2是相位转换装置,3是上水管道,4.09-4.23分别是9-23楼的楼层水箱，4.24是高位水箱，5.09-5.23是安装在各楼层水箱上的进水控制阀，5.24是高位水箱的进水控制阀，5a
