一种楼宇节能能源管控系统.pdf

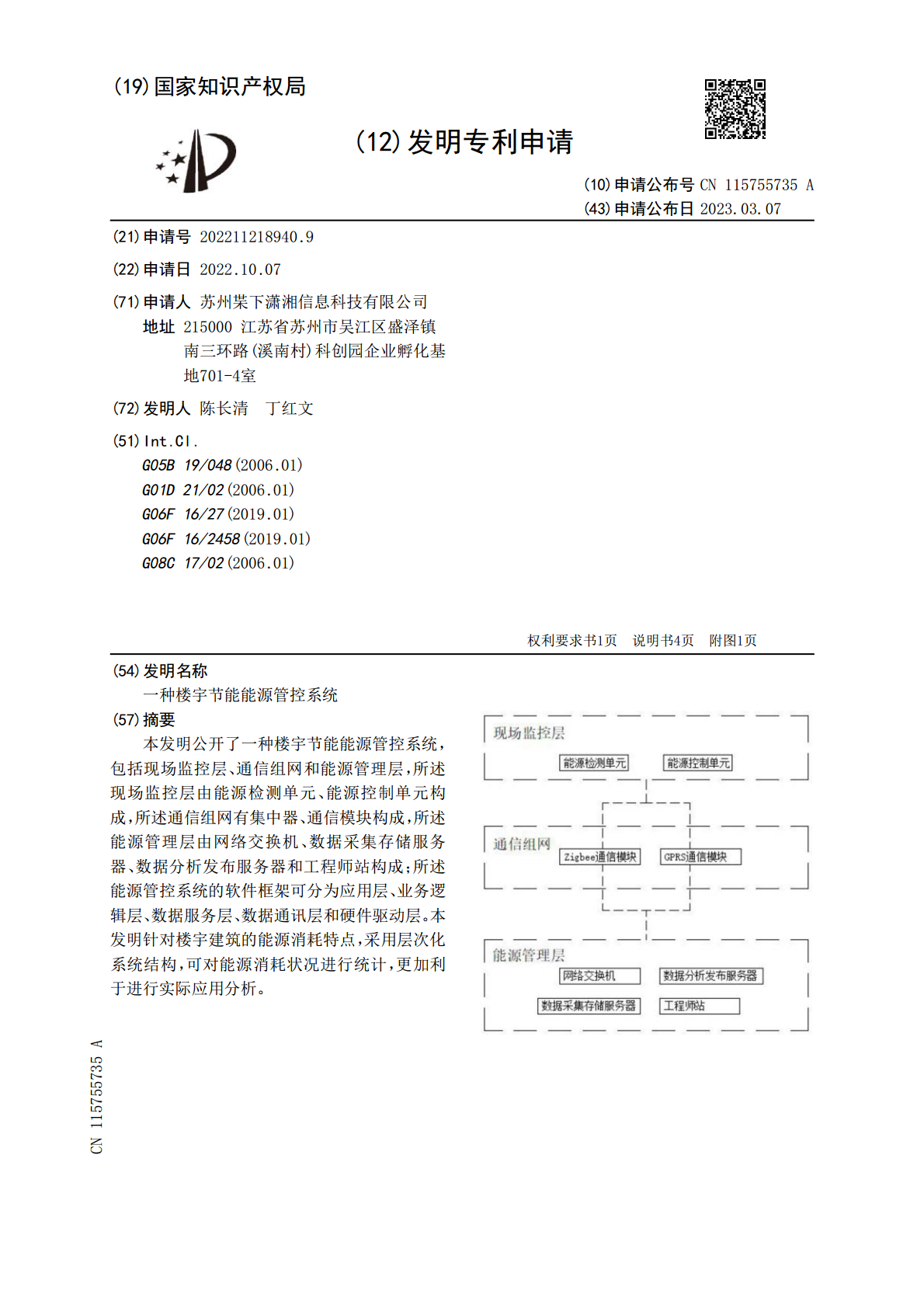

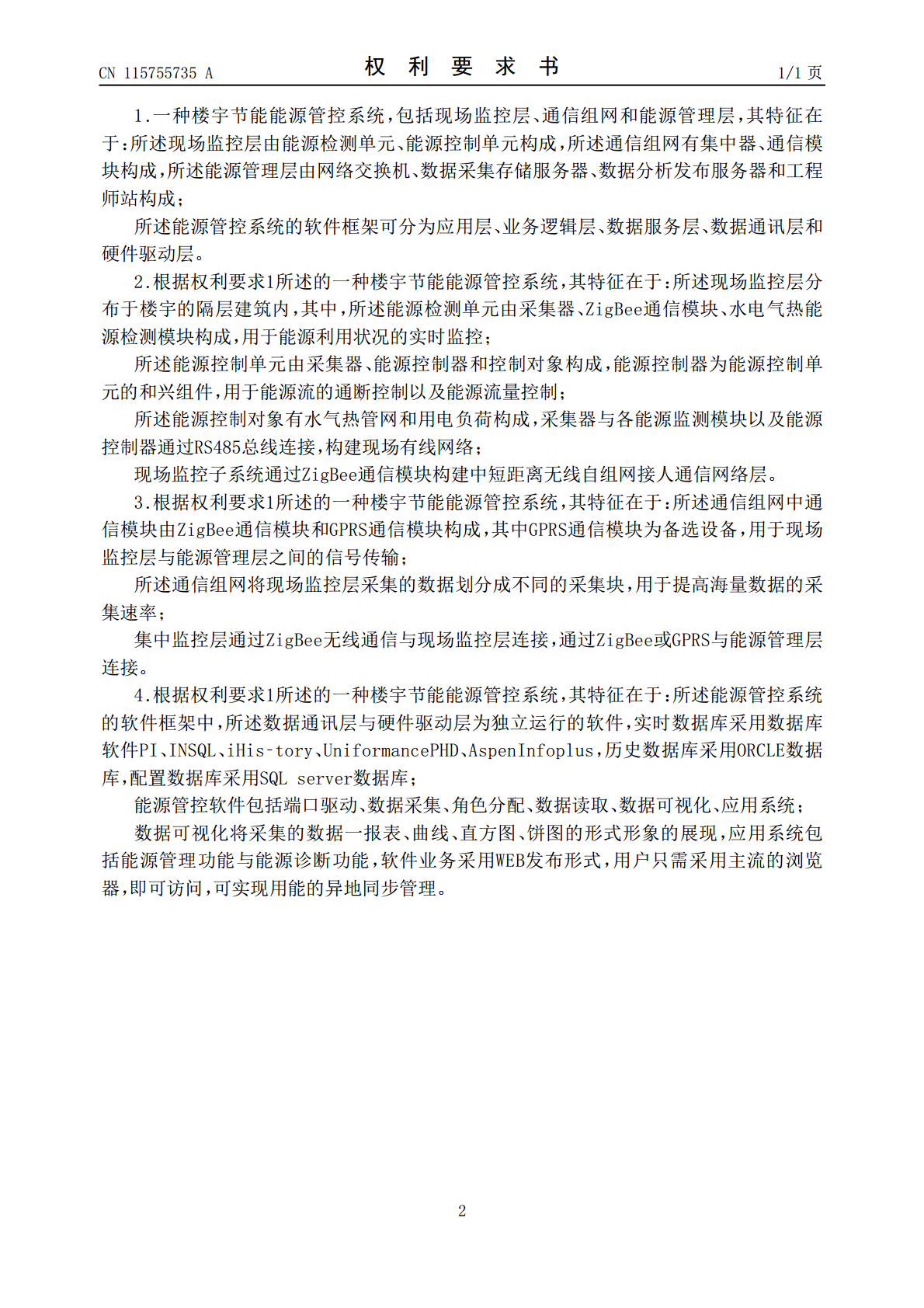

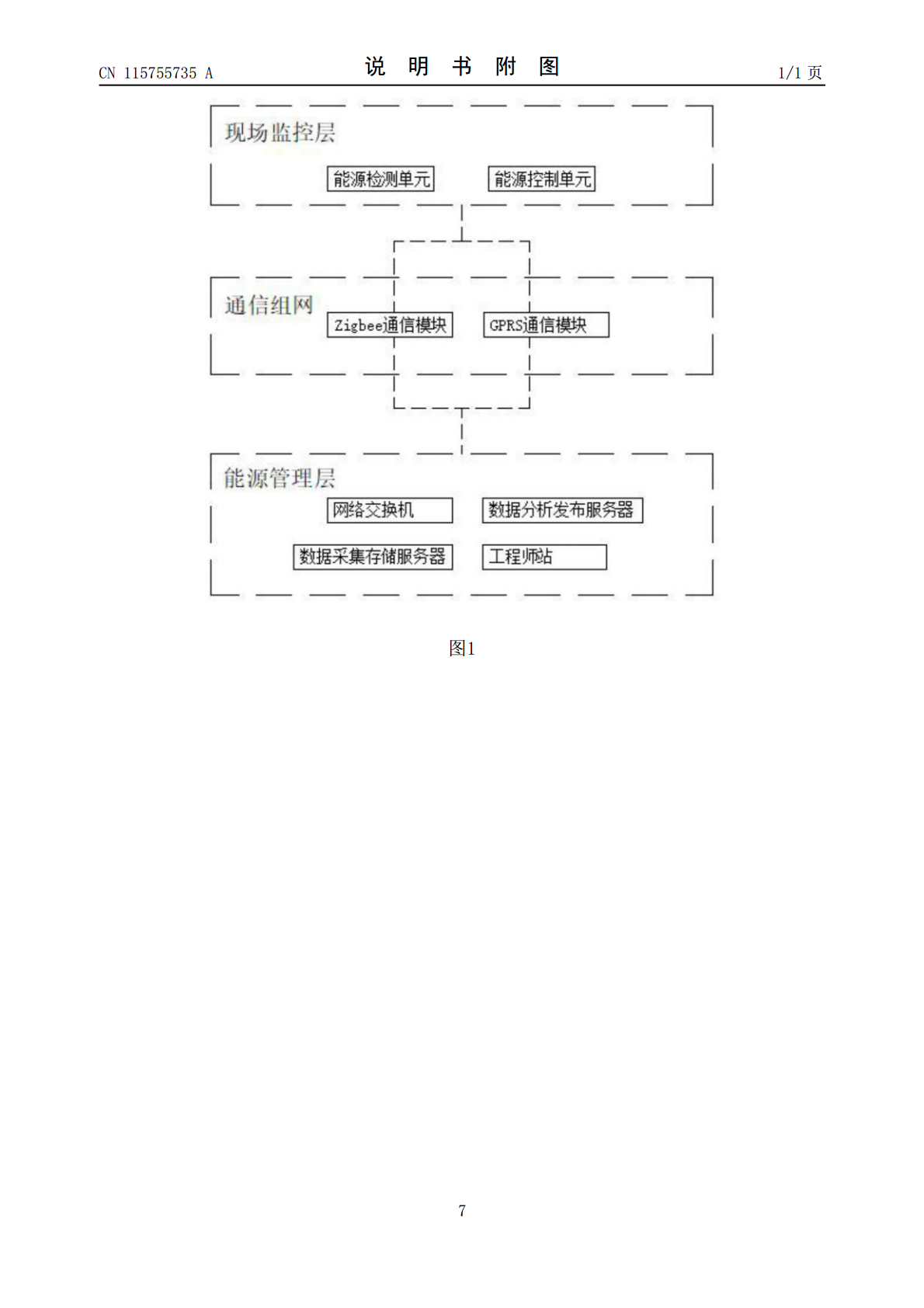

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115755735A(43)申请公布日2023.03.07(21)申请号202211218940.9(22)申请日2022.10.07(71)申请人苏州枼下潇湘信息科技有限公司地址215000江苏省苏州市吴江区盛泽镇南三环路(溪南村)科创园企业孵化基地701-4室(72)发明人陈长清丁红文(51)Int.Cl.G05B19/048(2006.01)G01D21/02(2006.01)G06F16/27(2019.01)G06F16/2458(2019.01)G08C17/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种楼宇节能能源管控系统(57)摘要本发明公开了一种楼宇节能能源管控系统，包括现场监控层、通信组网和能源管理层，所述现场监控层由能源检测单元、能源控制单元构成，所述通信组网有集中器、通信模块构成，所述能源管理层由网络交换机、数据采集存储服务器、数据分析发布服务器和工程师站构成；所述能源管控系统的软件框架可分为应用层、业务逻辑层、数据服务层、数据通讯层和硬件驱动层。本发明针对楼宇建筑的能源消耗特点，采用层次化系统结构，可对能源消耗状况进行统计，更加利于进行实际应用分析。CN115755735ACN115755735A权利要求书1/1页1.一种楼宇节能能源管控系统，包括现场监控层、通信组网和能源管理层，其特征在于：所述现场监控层由能源检测单元、能源控制单元构成，所述通信组网有集中器、通信模块构成，所述能源管理层由网络交换机、数据采集存储服务器、数据分析发布服务器和工程师站构成；所述能源管控系统的软件框架可分为应用层、业务逻辑层、数据服务层、数据通讯层和硬件驱动层。2.根据权利要求1所述的一种楼宇节能能源管控系统，其特征在于：所述现场监控层分布于楼宇的隔层建筑内，其中，所述能源检测单元由采集器、ZigBee通信模块、水电气热能源检测模块构成，用于能源利用状况的实时监控；所述能源控制单元由采集器、能源控制器和控制对象构成，能源控制器为能源控制单元的和兴组件，用于能源流的通断控制以及能源流量控制；所述能源控制对象有水气热管网和用电负荷构成，采集器与各能源监测模块以及能源控制器通过RS485总线连接，构建现场有线网络；现场监控子系统通过ZigBee通信模块构建中短距离无线自组网接人通信网络层。3.根据权利要求1所述的一种楼宇节能能源管控系统，其特征在于：所述通信组网中通信模块由ZigBee通信模块和GPRS通信模块构成，其中GPRS通信模块为备选设备，用于现场监控层与能源管理层之间的信号传输；所述通信组网将现场监控层采集的数据划分成不同的采集块，用于提高海量数据的采集速率；集中监控层通过ZigBee无线通信与现场监控层连接，通过ZigBee或GPRS与能源管理层连接。4.根据权利要求1所述的一种楼宇节能能源管控系统，其特征在于：所述能源管控系统的软件框架中，所述数据通讯层与硬件驱动层为独立运行的软件，实时数据库采用数据库软件PI、INSQL、iHis‑tory、UniformancePHD、AspenInfoplus，历史数据库采用ORCLE数据库，配置数据库采用SQLserver数据库；能源管控软件包括端口驱动、数据采集、角色分配、数据读取、数据可视化、应用系统；数据可视化将采集的数据一报表、曲线、直方图、饼图的形式形象的展现，应用系统包括能源管理功能与能源诊断功能，软件业务采用WEB发布形式，用户只需采用主流的浏览器，即可访问，可实现用能的异地同步管理。2CN115755735A说明书1/4页一种楼宇节能能源管控系统技术领域[0001]本发明涉及能源管控技术领域，具体为一种楼宇节能能源管控系统。背景技术[0002]随着基础设备的大力建设，楼宇建筑能耗是社会总能耗的主要组成部分，对于楼宇能源的管控主要以管理节能、技术节能和工艺节能手段。[0003]楼宇能源管控系统是以信息化设备为基础，用于管控楼宇的能源消耗以及能源节能。[0004]经过海量检索，发现现有技术：公开号为CN214846348U，公开了一种可远程监控的智能楼宇能源管控系统，涉及智能楼宇能源管控系统技术领域，为解决现有的楼宇能源管控系统不够人性化的问题。所述安装控制盒的输出端和输入端与控制计算机的输入端和输出端均通过导线双向连接，所述安装控制盒和控制计算机的输入端与备用能源的输出端均通过导线连接,所述安装控制盒的输出端和输入端与人机交互单元的输入端和输出端均通过导线双向连接，所述控制计算机的输出端和输入端与用户无线传输单元的输入端和输出端均通过导线双向连接，所述用户无线传输单元的输出端和输入端与云端分析计算单元的输入端和输出端均通过以太网双向连接。[0005]综上所述，现有的楼
