一种具有移动调节功能的生产线用机械支架装置.pdf

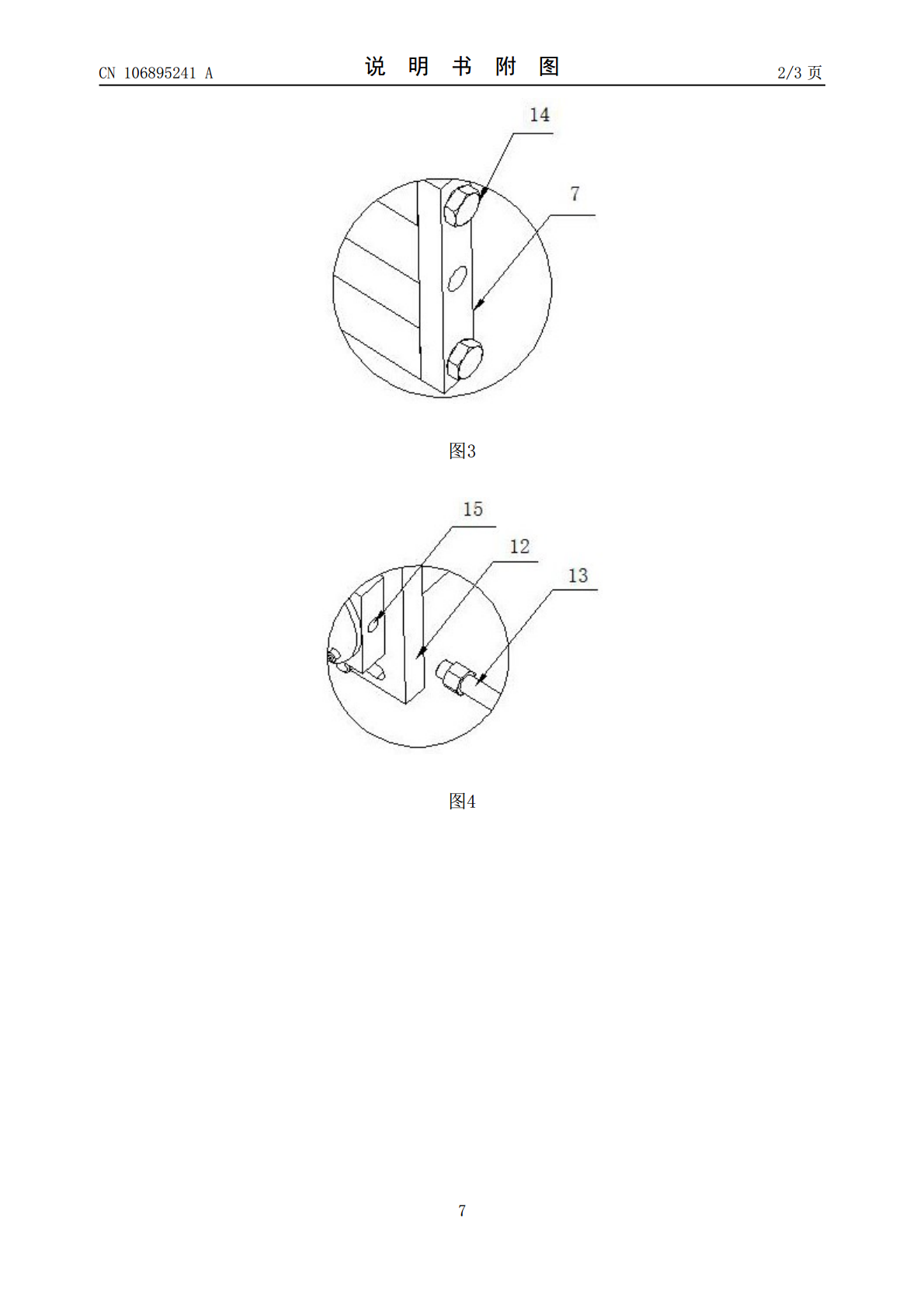

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106895241A(43)申请公布日2017.06.27(21)申请号201710118827.6(22)申请日2017.03.02(71)申请人胡和萍地址233000安徽省蚌埠市蚌山区青年街168号奥丝蓝黛专卖店二楼(72)发明人胡和萍(51)Int.Cl.F16M13/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种具有移动调节功能的生产线用机械支架装置(57)摘要本发明公开了一种具有移动调节功能的生产线用机械支架装置，具有移动调节功能的生产线用机械支架装置包括一固定板和一存放箱和一齿轮杆，存放箱位于固定板一侧，固定板与存放箱之间通过齿轮杆固定连接，固定板两端均设置有一卡槽，卡槽一端安装有一防脱靠板，存放箱两端均设置有若干个螺母孔，存放箱通过螺母孔内部安装的螺母固定连接一连接板，连接板与卡槽之间安装有一齿轮杆，齿轮杆上安装有若干个滑轮，滑轮一侧安装有一挡板，挡板一侧设置有一顶螺母穿孔。通过在装置内部的齿轮杆上安装若干个滑轮，使得存放箱具有能够移动位置的功能，并且通过与存放箱相连接的带有调节槽的连接板，使得存放箱具有可左右调节位置的功能。CN106895241ACN106895241A权利要求书1/1页1.一种具有移动调节功能的生产线用机械支架装置（1），其特征在于：所述的具有移动调节功能的生产线用机械支架装置（1）包括一固定板（2）和一存放箱（3）和一齿轮杆（4），所述的存放箱（3）位于所述的固定板（2）一侧，所述的固定板（2）与所述的存放箱（3）之间通过所述的齿轮杆（4）固定连接，所述的固定板（2）两端均设置有一卡槽（6），所述的卡槽（6）一端安装有一防脱靠板（7），所述的存放箱（3）两端均设置有若干个螺母孔（5），所述的存放箱（3）通过所述的螺母孔（5）内部安装的螺母（9）固定连接一连接板（10），所述的连接板（10）与所述的卡槽（6）之间安装有一齿轮杆（4），所述的齿轮杆（4）上安装有若干个滑轮（11），所述的滑轮（11）一侧安装有一挡板（12），所述的挡板（12）一侧设置有一顶螺母穿孔（15）。2.根据权利要求1所述的一种具有移动调节功能的生产线用机械支架装置，其特征在于：所述的卡槽（6）为U形结构，且所述的卡槽（6）内径大小与所述的挡板（12）一侧的卡板直径大小相同。3.根据权利要求1所述的一种具有移动调节功能的生产线用机械支架装置，其特征在于：所述的防脱靠板（7）通过其上下两端安装的两个锁螺母（14）固定连接所述的固定板（2），且所述的防脱靠板（7）中央安装有一顶螺母（13）。4.根据权利要求1所述的一种具有移动调节功能的生产线用机械支架装置，其特征在于：所述的连接板（10）上设置有一调节槽（8），且所述的调节槽（8）宽度大小与所述的螺母（9）直径大小相匹配。5.根据权利要求1所述的一种具有移动调节功能的生产线用机械支架装置，其特征在于：所述的存放箱（3）通过所述的连接板（10）上的所述的调节槽（8）与所述固定板（2）呈活动连接。2CN106895241A说明书1/3页一种具有移动调节功能的生产线用机械支架装置技术领域[0001]本发明涉及一种机械支架装置，具体为一种具有移动调节功能的生产线用机械支架装置，属于机械支架应用领域。背景技术[0002]机械支架是一种用于固定机械用支架，所以说其应用范围十分广泛，其中就包括用于生产线上的机械支架，但是现有的生产线用机械支架在使用时，由于此类支架一般均被固定，所以容易导致需要移动支架上的机械无法随用随移，所以使用起来较为不方便，无法满足流水生产线上快速生产的需求。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种具有移动调节功能的生产线用机械支架装置。[0004]本发明通过以下技术方案来实现上述目的，一种具有移动调节功能的生产线用机械支架装置，所述的具有移动调节功能的生产线用机械支架装置包括一固定板和一存放箱和一齿轮杆，所述的存放箱位于所述的固定板一侧，所述的固定板与所述的存放箱之间通过所述的齿轮杆固定连接，所述的固定板两端均设置有一卡槽，所述的卡槽一端安装有一防脱靠板，所述的存放箱两端均设置有若干个螺母孔，所述的存放箱通过所述的螺母孔内部安装的螺母固定连接一连接板，所述的连接板与所述的卡槽之间安装有一齿轮杆，所述的齿轮杆上安装有若干个滑轮，所述的滑轮一侧安装有一挡板，所述的挡板一侧设置有一顶螺母穿孔。[0005]优选的，为了使所述的卡槽能够稳定安装其内部的挡板，所述的卡槽为U形结构，且所述的卡槽内径大小与所述的挡板一侧的卡板直径大小相同。[0006]优选的，为了使所述的防脱靠板能够更加稳定的固定所述的挡板，所述的防脱靠板通过其上下两端安装的两个锁螺母
