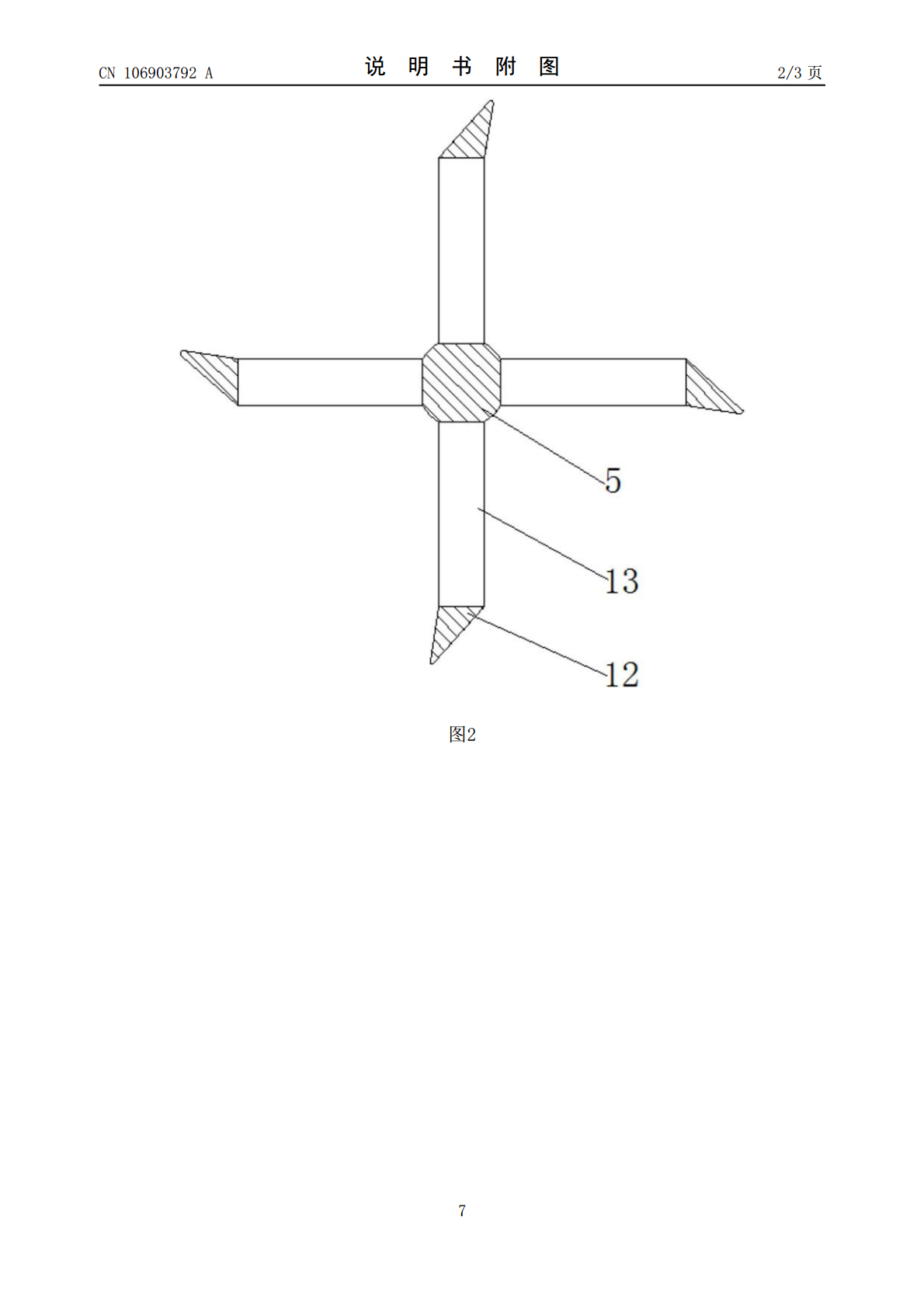

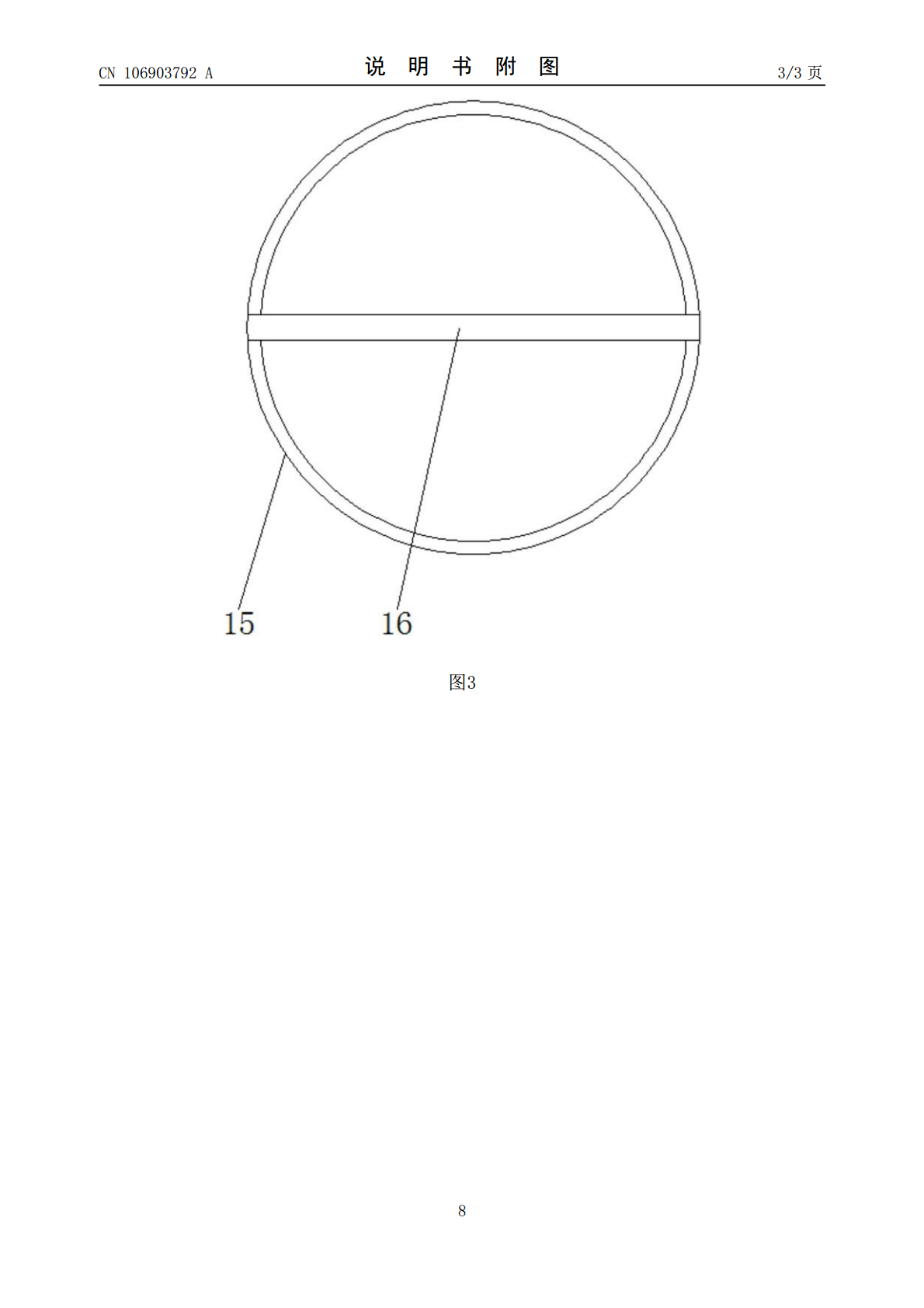

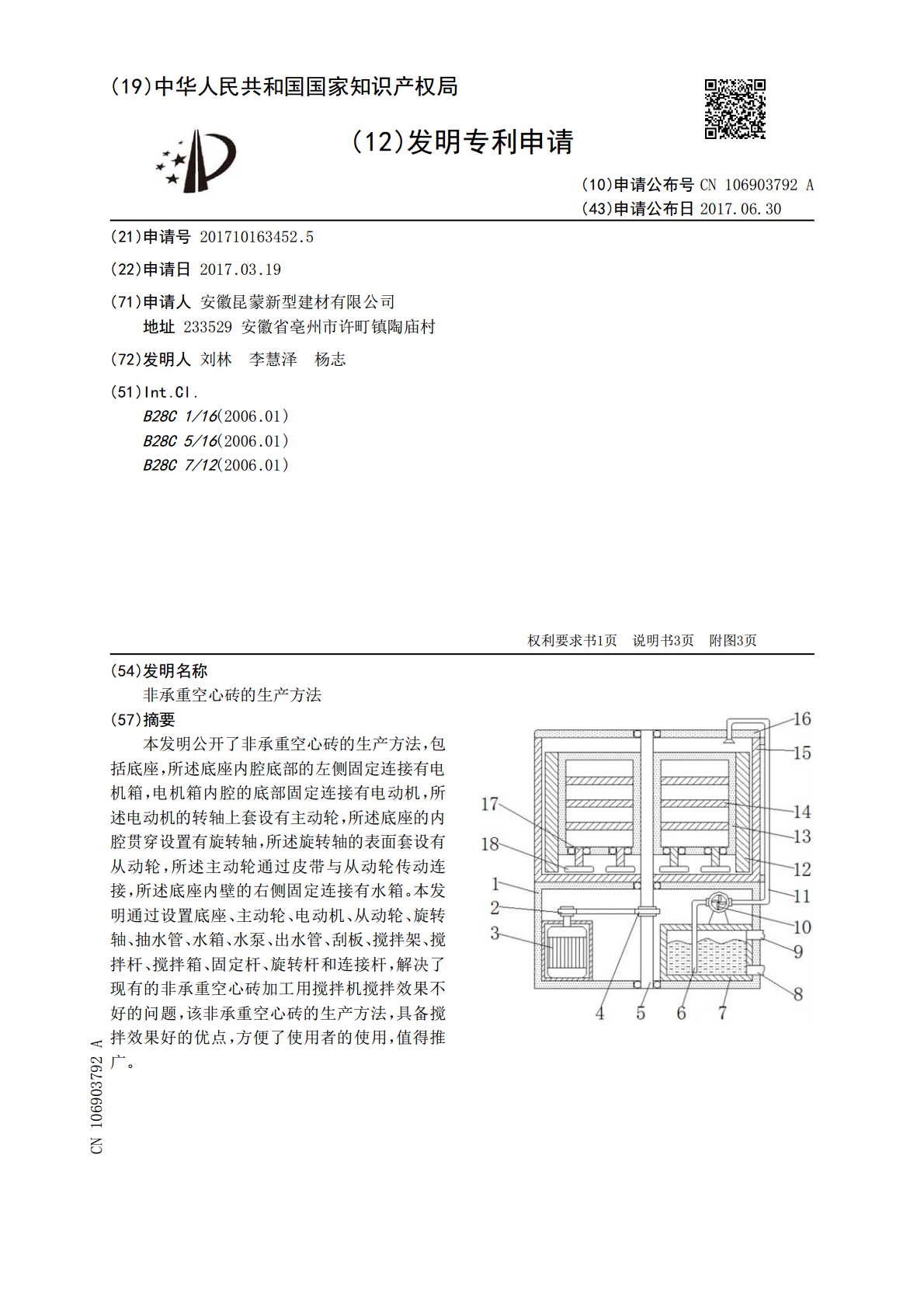

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106903792A(43)申请公布日2017.06.30(21)申请号201710163452.5(22)申请日2017.03.19(71)申请人安徽昆蒙新型建材有限公司地址233529安徽省亳州市许町镇陶庙村(72)发明人刘林李慧泽杨志(51)Int.Cl.B28C1/16(2006.01)B28C5/16(2006.01)B28C7/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称非承重空心砖的生产方法(57)摘要本发明公开了非承重空心砖的生产方法，包括底座，所述底座内腔底部的左侧固定连接有电机箱，电机箱内腔的底部固定连接有电动机，所述电动机的转轴上套设有主动轮，所述底座的内腔贯穿设置有旋转轴，所述旋转轴的表面套设有从动轮，所述主动轮通过皮带与从动轮传动连接，所述底座内壁的右侧固定连接有水箱。本发明通过设置底座、主动轮、电动机、从动轮、旋转轴、抽水管、水箱、水泵、出水管、刮板、搅拌架、搅拌杆、搅拌箱、固定杆、旋转杆和连接杆，解决了现有的非承重空心砖加工用搅拌机搅拌效果不好的问题，该非承重空心砖的生产方法，具备搅拌效果好的优点，方便了使用者的使用，值得推广。CN106903792ACN106903792A权利要求书1/1页1.非承重空心砖的生产方法，包括底座(1)，其特征在于：所述底座(1)内腔底部的左侧固定连接有电机箱，电机箱内腔的底部固定连接有电动机(3)，所述电动机(3)的转轴上套设有主动轮(2)，所述底座(1)的内腔贯穿设置有旋转轴(5)，所述旋转轴(5)的表面套设有从动轮(4)，所述主动轮(2)通过皮带与从动轮(4)传动连接，所述底座(1)内壁的右侧固定连接有水箱(7)，所述水箱(7)右侧的顶部和底部分别连通有注水管(9)和排水管(8)，所述水箱(7)的顶部固定连接有水泵(10)，所述水泵(10)的两侧分别连通有抽水管(6)和出水管(11)，所述抽水管(6)远离水泵(10)的一端贯穿至水箱(7)内腔，所述底座(1)的顶部固定连接有搅拌箱(15)，所述搅拌箱(15)的顶部固定连接有固定杆(16)，所述旋转轴(5)的顶部依次贯穿底座(1)和搅拌箱(15)并与固定杆(16)活动连接，所述旋转轴(5)的上表面固定连接有四个搅拌架(13)，所述搅拌架(13)的内腔横向固定连接有搅拌杆(14)，所述搅拌架(13)远离旋转轴(5)的一侧固定连接有刮板(12)，所述搅拌架(13)的底部活动连接有旋转杆(17)，所述旋转杆(17)的底部固定连接有连接杆(18)，所述出水管(11)远离水泵(10)的一端贯穿至底座(1)的外侧并延伸至搅拌箱(15)的内腔，所述出水管(11)位于搅拌箱(15)内腔的一端连通有喷头。2.根据权利要求1所述的非承重空心砖的生产方法，其特征在于：所述排水管(8)和注水管(9)的右侧均贯穿底座(1)并延伸至底座(1)的外侧。3.根据权利要求1所述的非承重空心砖的生产方法，其特征在于：所述旋转轴(5)的顶部通过轴承与固定杆(16)活动连接，所述旋转轴(5)的底部通过轴承与底座(1)内壁的底部活动连接。4.根据权利要求1所述的非承重空心砖的生产方法，其特征在于：四个搅拌架(13)均匀分布与旋转轴(5)的上表面，所述搅拌杆(14)的数量不少于三个。5.根据权利要求1所述的非承重空心砖的生产方法，其特征在于：所述旋转杆(17)的顶部通过轴承与搅拌架(13)的底部活动连接，每个搅拌架(13)底部的旋转杆(17)的数量不少于两个，所述搅拌箱(15)的后侧设置有出料口。2CN106903792A说明书1/3页非承重空心砖的生产方法技术领域[0001]本发明涉及空心砖生产设备技术领域，具体为非承重空心砖的生产方法。背景技术[0002]空心砖分为水泥空心砖，粘土空心砖，页岩空心砖，空心砖在使用上科学性非常强，质量要求也高，勘察地基是否适合使用空心砖、怎么来设计、施工时水泥等相关配料有没有问题等都有关系，按严格的程序科学使用，严格执行国家相关标准使用合格的空心砖，是没有问题的，同样的道理，如果在实心砖使用上没有严格执行国家的相关标准，也同样会出问题。[0003]在空心砖生产的过程中需要使用到搅拌机，现有的空心砖用搅拌机在搅拌物料的时候，搅拌的不是很均匀，物料还容易粘在搅拌箱的内壁上，造成一些物料不能充分的搅拌，降低了现有空心砖加工用搅拌机的实用性。发明内容[0004]本发明的目的在于提供非承重空心砖的生产方法，具备搅拌效果好的优点，解决了现有的非承重空心砖加工用搅拌机搅拌效果不好的问题。[0005]为实现上述目的，本发明提供如下技术方案：非承重空心砖的生产方法，包括底座，所述底座内腔底部的左侧固定连接有电机箱，电机箱内腔的底部固定连
