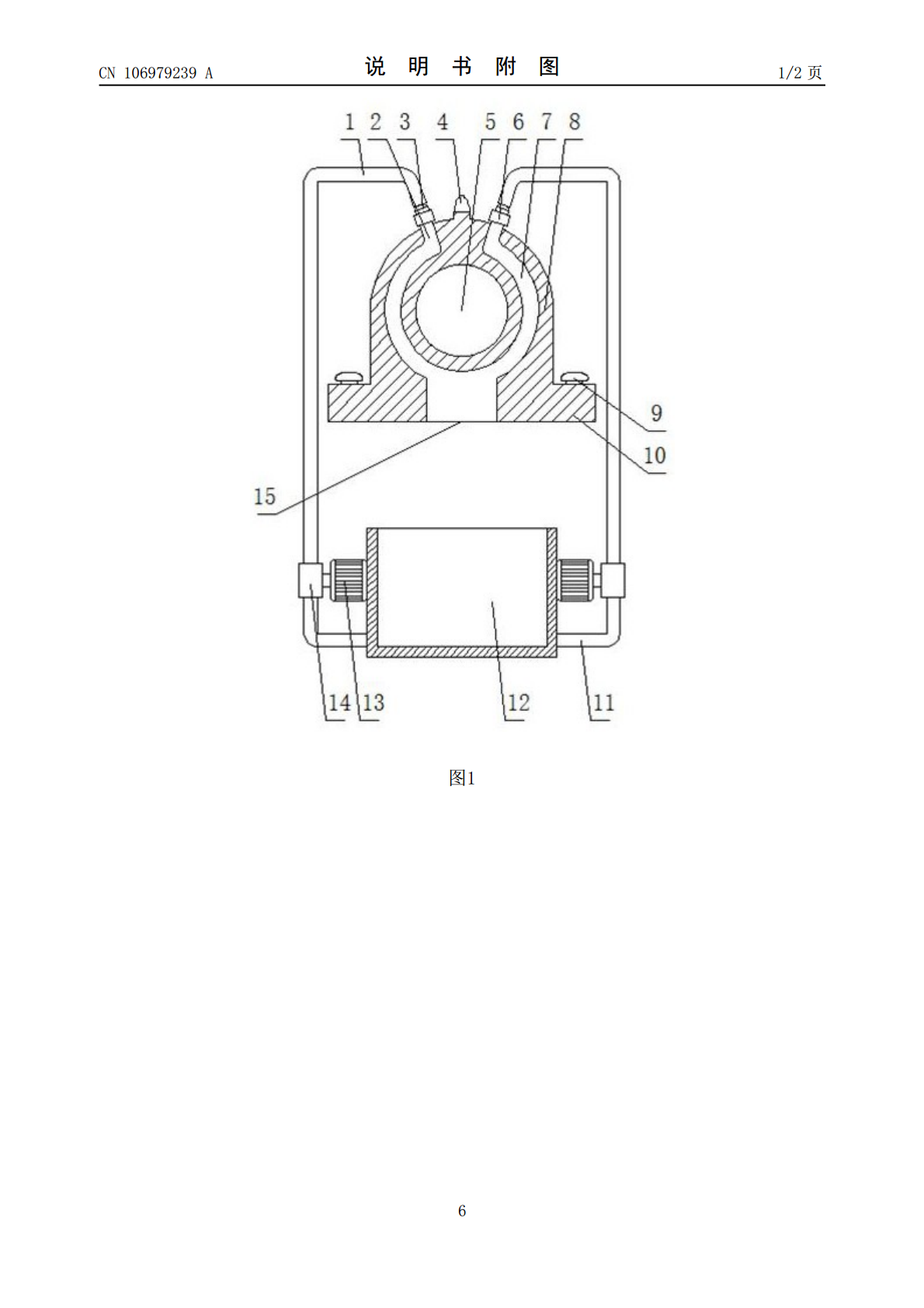

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106979239A(43)申请公布日2017.07.25(21)申请号201710345318.7(22)申请日2017.05.16(71)申请人盐城支点机械制造有限公司地址224600江苏省盐城市响水县经济开发区工业园支点机械制造(72)发明人刘良举(51)Int.Cl.F16C35/00(2006.01)F16C37/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种高效散热的轴承座(57)摘要本发明公开了一种高效散热的轴承座，包括外循环管、内循环管、轴承座和水箱，所述水箱两侧面外壁分别固定安装有加压电机，所述加压电机动能输出端转动安装有涡轮，所述涡轮进水端固定连接有外循环出水管，所述外循环出水管另一端与水箱固定连接，所述涡轮出水端固定连接有外循环管，所述外循环管另一端固定连接有水管接头公端，所述水管接头公端另一端螺纹连接有水管接头母端，本发明通过在水箱外侧固定设置有外循环管，以及轴承座内部轴承固定圈周围设置有内循环管，可以便于将水箱里面的水通过涡轮循环加压进内循环管带走轴承工作时产生的热量，且带有热量的水在从出水口流出时在空气中将热量放出，反复循环可对轴承座进行降温。CN106979239ACN106979239A权利要求书1/1页1.一种高效散热的轴承座，包括外循环管（1）、内循环管（7）、轴承座（8）和水箱（12），其特征在于：所述水箱（12）两侧面外壁分别固定安装有加压电机（13），所述加压电机（13）动能输出端转动安装有涡轮（14），所述涡轮（14）进水端固定连接有外循环出水管（11），所述外循环出水管（11）另一端与水箱固定连接，所述涡轮（14）出水端固定连接有外循环管（1），所述外循环管（1）另一端固定连接有水管接头公端（3），所述水管接头公端（3）另一端螺纹连接有水管接头母端（6），所述水管接头母端（6）另一端固定连接有内循环进水管（2），所述内循环进水管（2）另一端固定连接在轴承座（8）上，所述轴承座（8）内部固定设置有内循环管（7），所述内循环管（7）顶端与内循环进水管（2）固定连接，所述内循环管（7）另一端固定连接有出水口（15），所述轴承座（8）顶部固定连接有润滑油注油嘴（4），所述轴承座（8）中心固定设置有轴承固定圈（5），所述轴承座（8）底部固定连接有基座（10）。2.根据权利要求1所述的一种高效散热的轴承座，其特征在于：所述内循环进水管（2）均匀设置在润滑油注油嘴（4）两侧。3.根据权利要求1所述的一种高效散热的轴承座，其特征在于：所述内循环管（7）紧贴轴承固定圈（5）设置。4.根据权利要求1所述的一种高效散热的轴承座，其特征在于：所述基座（10）上表面两端分别螺纹连接有两个固定螺栓（9）。5.根据权利要求1所述的一种高效散热的轴承座，其特征在于：所述出水口（15）设置在轴承座（8）内部，且出水口（15）依次穿过轴承座（8）和基座（10）。2CN106979239A说明书1/3页一种高效散热的轴承座技术领域[0001]本发明涉及散热轴承座技术领域，具体为一种高效散热的轴承座。背景技术[0002]有轴承的地方就要有支撑点，轴承的内支撑点是轴,外支撑就是常说的轴承座。由于一个轴承可以选用不同的轴承座，而一个轴承座同时又可以选用不同类型的轴承，因此,带来轴承座的品种很多。但是同样的轴承座型号在不同的公司样本里的标记也不完全相同。对于标准轴承座不同的应用场合，可选择不同材料的轴承座如:灰口铸铁铁、球墨铸铁和铸钢、不锈钢、塑料的特殊轴承座。[0003]但是，现有的轴承座在使用过程中存在一些弊端，比如：1、传统的轴承座多为简单的金属铸造的整体轴承座，由于轴承在长时间的高速旋转的时候会产生大量的热量，如果不能将热量及时排出，就会导致轴承过热而产生事故，但是传统轴承座在使用时不具备散热功能，使用不便。[0004]2、传统轴承散热使用浇水的方式，通过水流或者水分蒸发带走轴承上的热量，这样虽然有预定的散热效果，但是由于在高温情况下使水与金属在空气中接触会加速金属的氧化，时间愈久轴承与轴承座氧化的越严重，降低轴承及轴承座的使用寿命。发明内容[0005]本发明的目的在于提供一种高效散热的轴承座，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种高效散热的轴承座，包括外循环管、内循环管、轴承座和水箱，所述水箱两侧面外壁分别固定安装有加压电机，所述加压电机动能输出端转动安装有涡轮，所述涡轮进水端固定连接有外循环出水管，所述外循环出水管另一端与水箱固定连接，所述涡轮出水端固定连接有外循环管，所述外循环管另一端固定连接有水管接头公端，所述水管接头公端另一端螺纹连接有水管接头母端，所述水
