一种用于草场围栏的自动开闭门系统及其使用方法.pdf

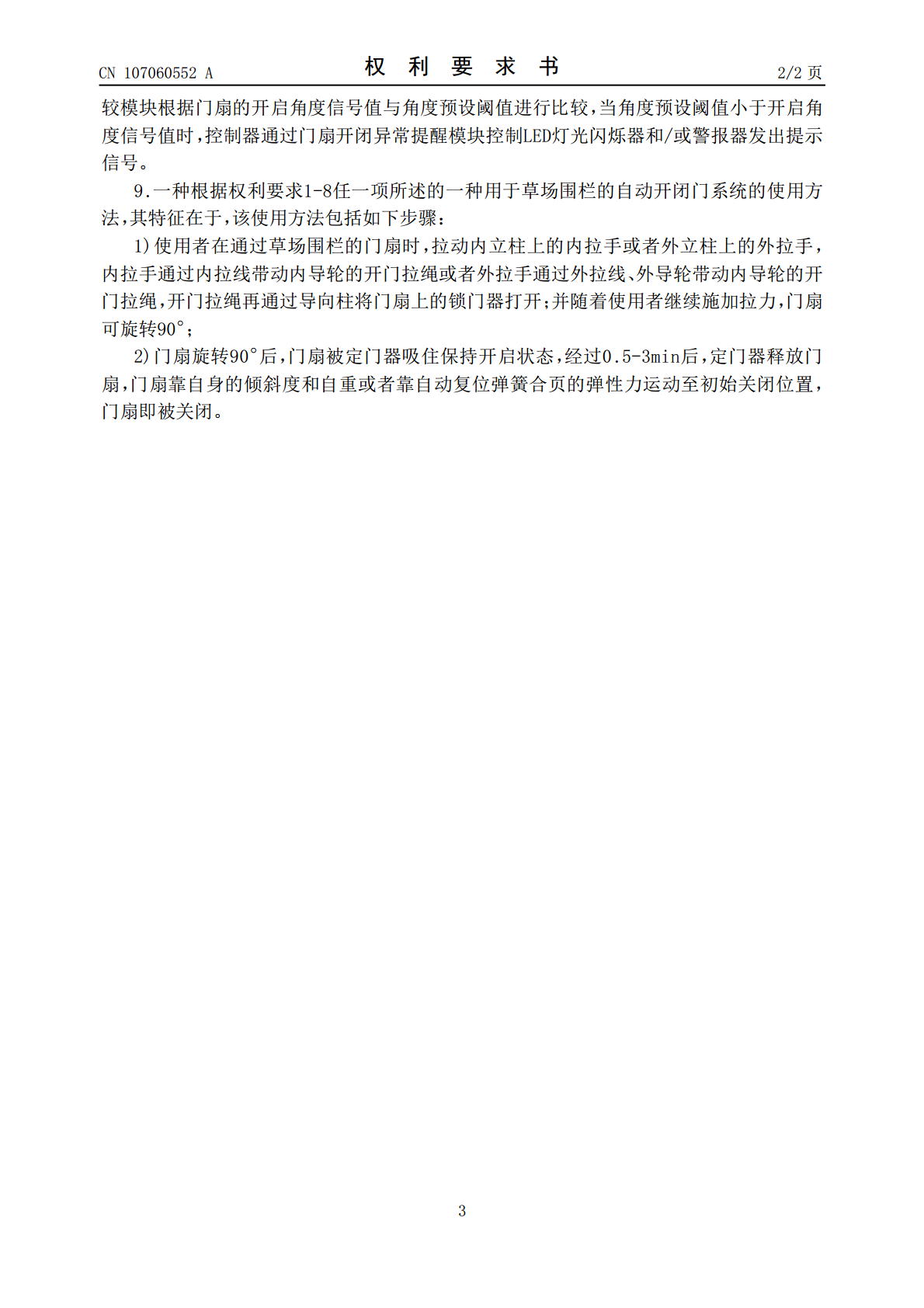

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107060552A(43)申请公布日2017.08.18(21)申请号201710106628.3(22)申请日2017.02.27(71)申请人哈斯龙地址016064内蒙古自治区鄂尔多斯市内蒙古自治区鄂尔多斯鄂旗棋盘井鄂尔格图嘎查(72)发明人哈斯龙(74)专利代理机构北京东方昭阳知识产权代理事务所(普通合伙)11599代理人黄素云(51)Int.Cl.E05F1/02(2006.01)E06B11/02(2006.01)G08C17/02(2006.01)H04M1/725(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种用于草场围栏的自动开闭门系统及其使用方法(57)摘要本发明涉及一种用于草场围栏的自动开闭门系统及其使用方法，该自动开闭门系统包括门扇，门扇可枢转地安装在草场围栏进出口的左门柱上；围栏的内侧设置有内立柱和内导轮，内立柱上还设置有内拉手，内拉手通过内拉线与内导轮的开门拉绳相连接；围栏的外侧设置有外立柱和外导轮，外立柱上还设置有外拉手，外拉手通过外拉线依次经外导轮、内导轮后与开门拉绳相连接；开门拉绳还通过设置在门扇上的导向柱与门扇上的锁门器相连接；该自动开闭门系统还包括设置在围栏内侧用于控制门扇开启时间的定门器。其具有结构设计合理、自动化程度高，门扇启闭方便，生产及维护成本较低、使用寿命长，能够实现远程监控等优点。CN107060552ACN107060552A权利要求书1/2页1.一种用于草场围栏的自动开闭门系统，其特征在于：该自动开闭门系统包括门扇(1)，门扇可枢转地安装在草场围栏进出口的左门柱(2)上；围栏的内侧设置有内立柱(4)和内导轮(8)，内立柱上还设置有内拉手(6)，内拉手通过内拉线(9)与内导轮的开门拉绳(12)相连接；围栏的外侧设置有外立柱(5)和外导轮(11)，外立柱上还设置有外拉手(7)，外拉手通过外拉线(10)依次经外导轮、内导轮后与开门拉绳相连接；开门拉绳还通过设置在门扇上的导向柱(13)与门扇上的锁门器(14)相连接；该自动开闭门系统还包括设置在围栏内侧用于控制门扇开启时间的定门器(15)。2.根据权利要求1所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述定门器为真空定时吸盘，该真空定时吸盘包括支架(16)、面板(17)和吸盘(19)；面板的四个角部可滑动地对应设置在支架的四个导向螺杆(22)上，每个导向螺杆上均套设有缓冲弹簧(20)，且每个导向螺杆的端部均设置有限位螺帽(18)；吸盘上还设置有漏气槽。3.根据权利要求1所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的锁门器包括锁舌、锁壳、复位弹簧、限位摆动挡片(21)；锁舌可滑动地设置在锁壳中；复位弹簧的两端分别与锁舌和锁壳相连接；锁舌的一端与开门拉绳相连接，另一端与限位摆动挡片相配合，限位摆动挡片设置在右门柱(3)上。4.根据权利要求3所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的锁舌上还设置有用于调节复位弹簧弹性的调节组件，所述的调节组件包括设置在锁壳底部的调节螺栓，该调节螺栓的端部还设置有与复位弹簧相抵接的垫片，通过旋转螺栓调节垫片与锁舌之间的间距。5.根据权利要求1-4中任一项所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的门扇通过合页铰接在左门柱上，所述的合页为自动复位弹簧合页；或门柱设置倾斜度，门扇靠自身重力复位；所述的草场围栏左门柱、内门柱、外门柱上均设置有反光贴和/或LED灯；所述的定门器的开门控制时间为0.5-3min。6.根据权利要求1所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的定门器为电磁式真空吸盘，电磁式真空吸盘包括电磁阀、通电开关、真空吸盘，通电开关通过电磁阀与真空吸盘相连接；该自动开闭门系统还包括控制系统组件，该控制系统组件包括控制器、供电组件、计时器，供电组件分别通过导线与控制器和电磁式真空吸盘相连接，控制器分别与计时器和电磁式真空吸盘的通电开关相连接。7.根据权利要求6所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的供电组件包括太阳能转换器、太阳能电池板、太阳能接收器和变压器，太阳能接收器通过太阳能转换器与太阳能电池板相连接，太阳能电池板通过变压器分别与控制器和电磁式真空吸盘相连接；所述的控制器中内置有计时模块，该计时模块通过CAN或者LIN通讯导线与计时器相连接。8.根据权利要求7所述的一种用于草场围栏的自动开闭门系统，其特征在于：所述的控制器中还内置有无线远程通讯模块和门扇开闭异常提醒模块；所述门扇开闭异常提醒模块与一种或者多种颜色的LED灯光闪烁器和/或警报器相连接；无线远程通信模块通过无线网络与云服务器相连接，云服务器通过无线网络与
