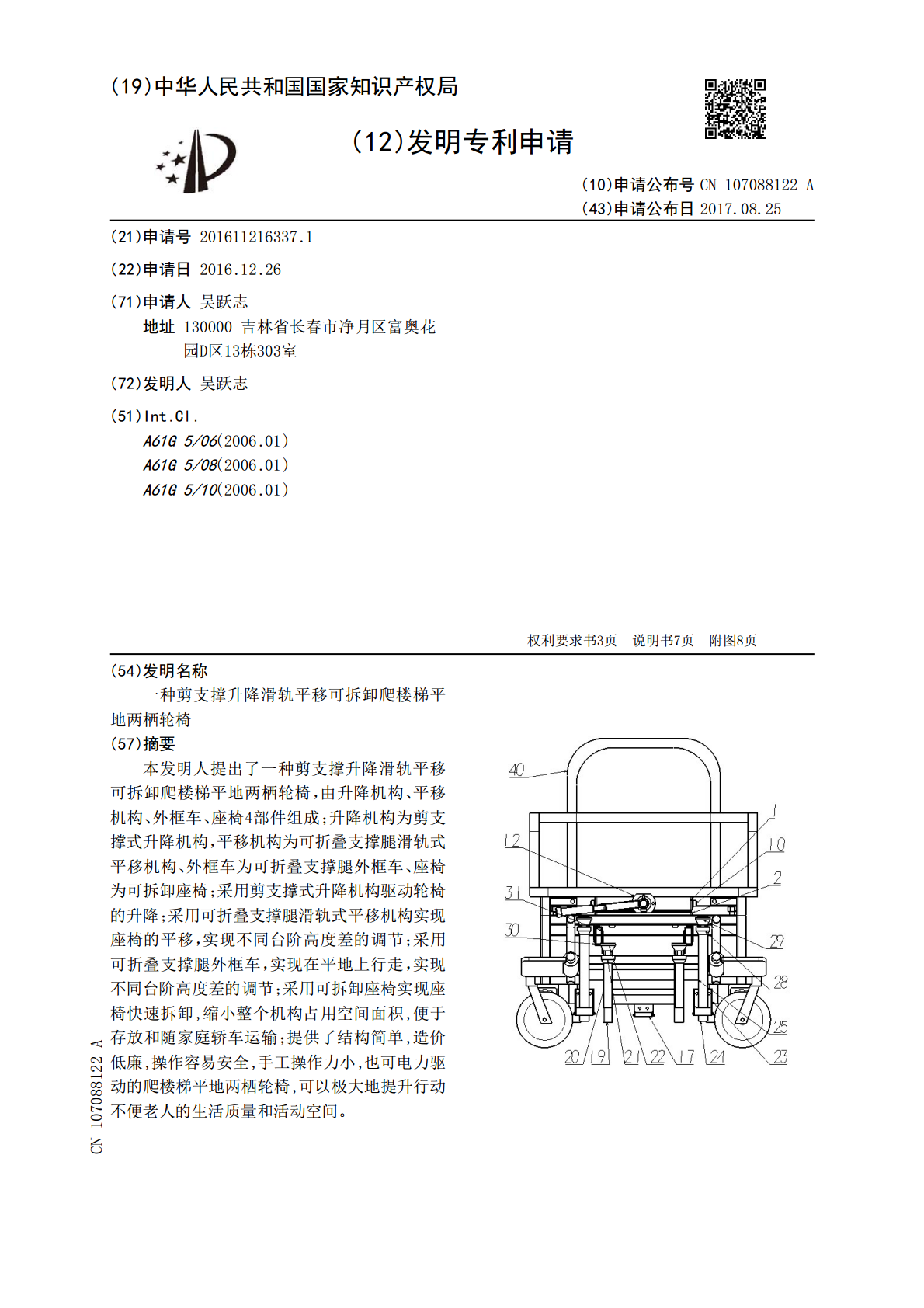

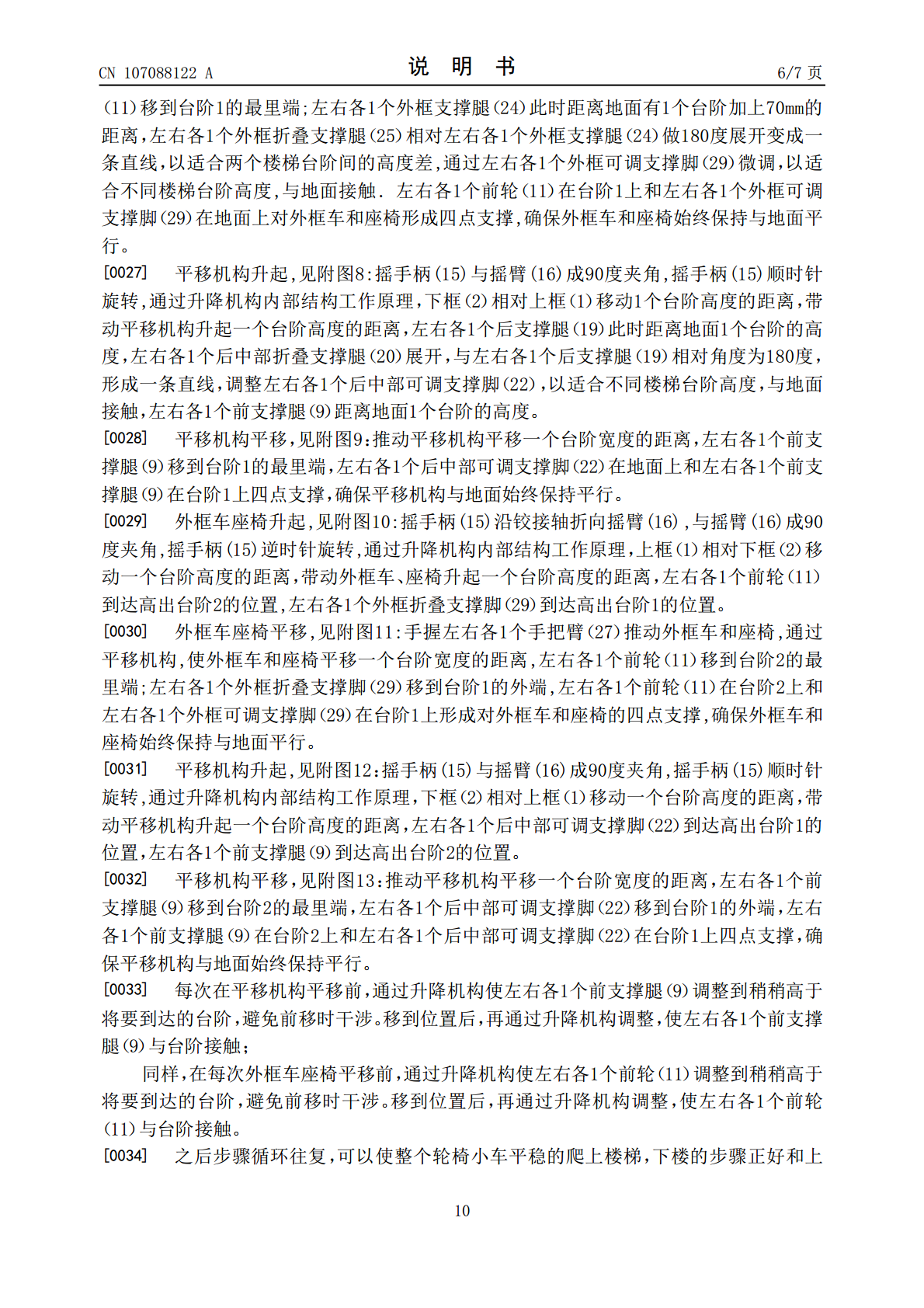

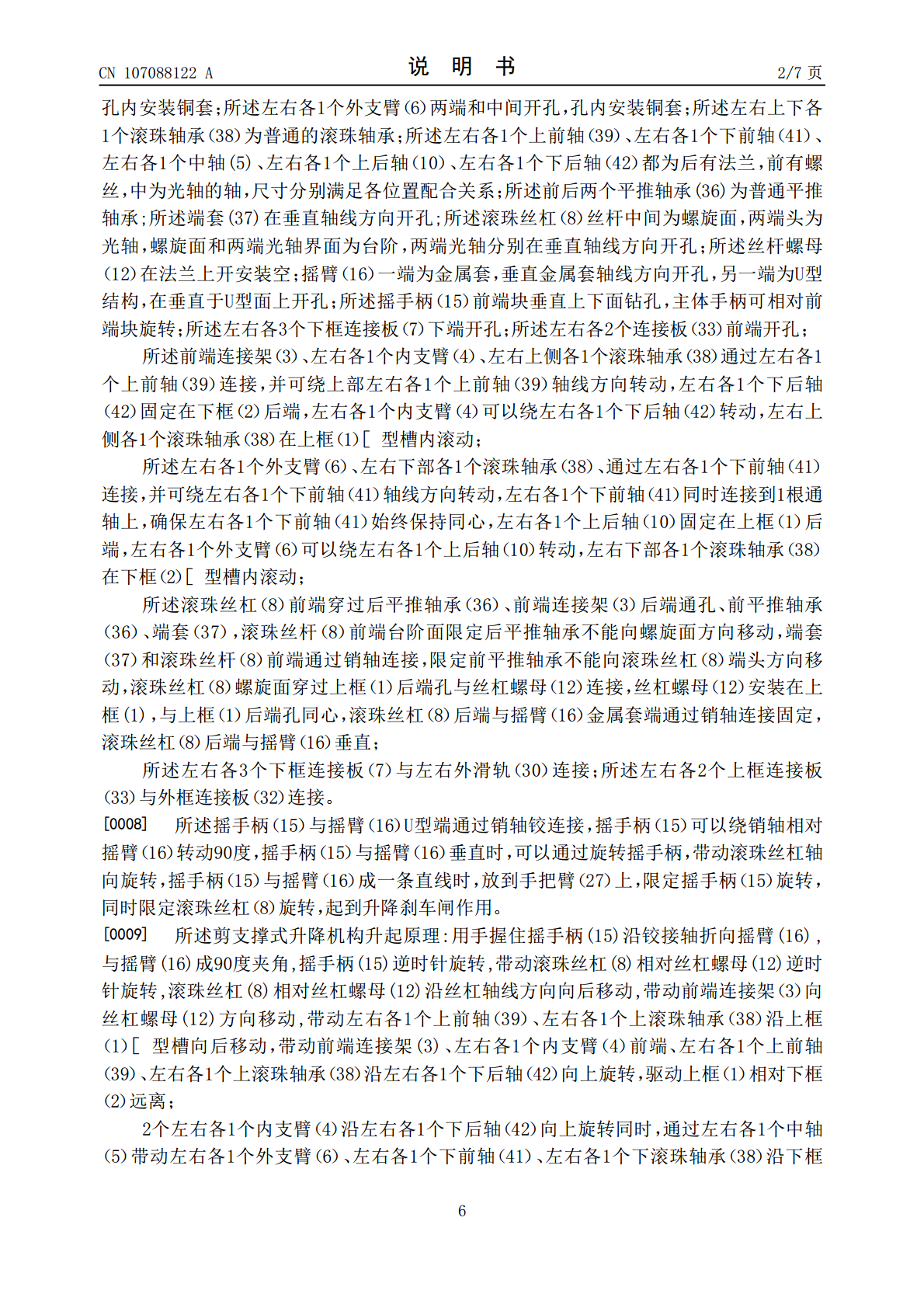

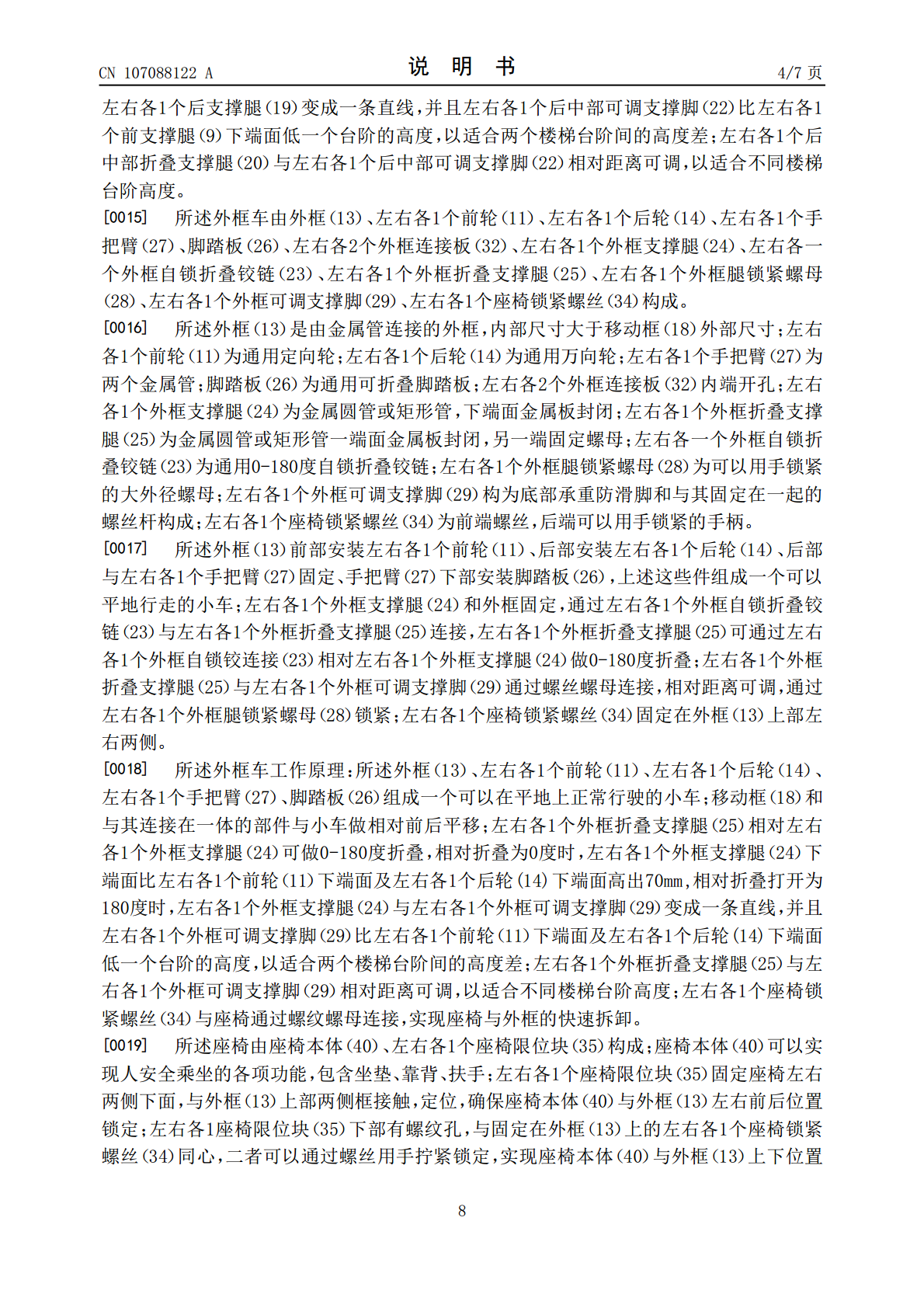

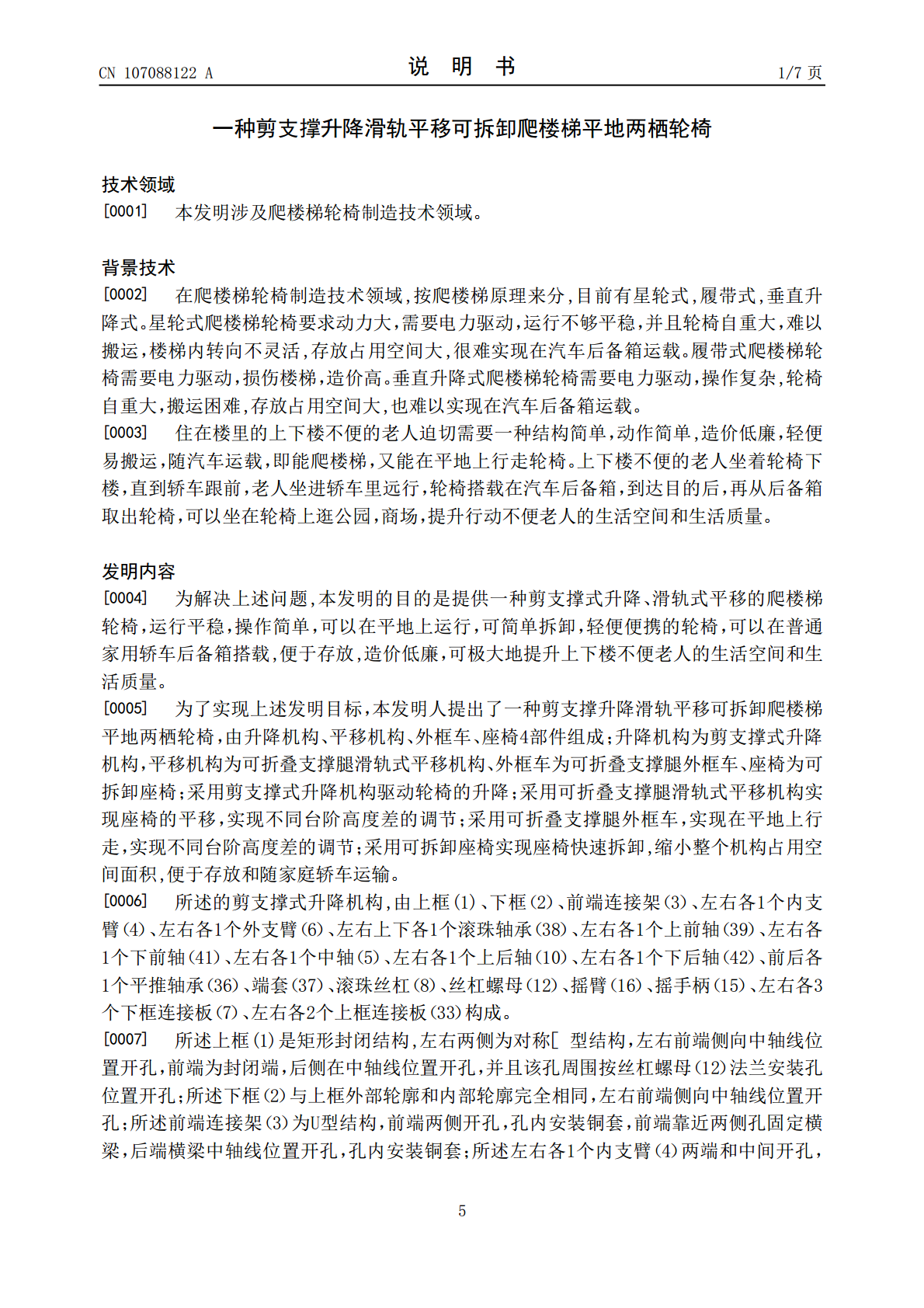

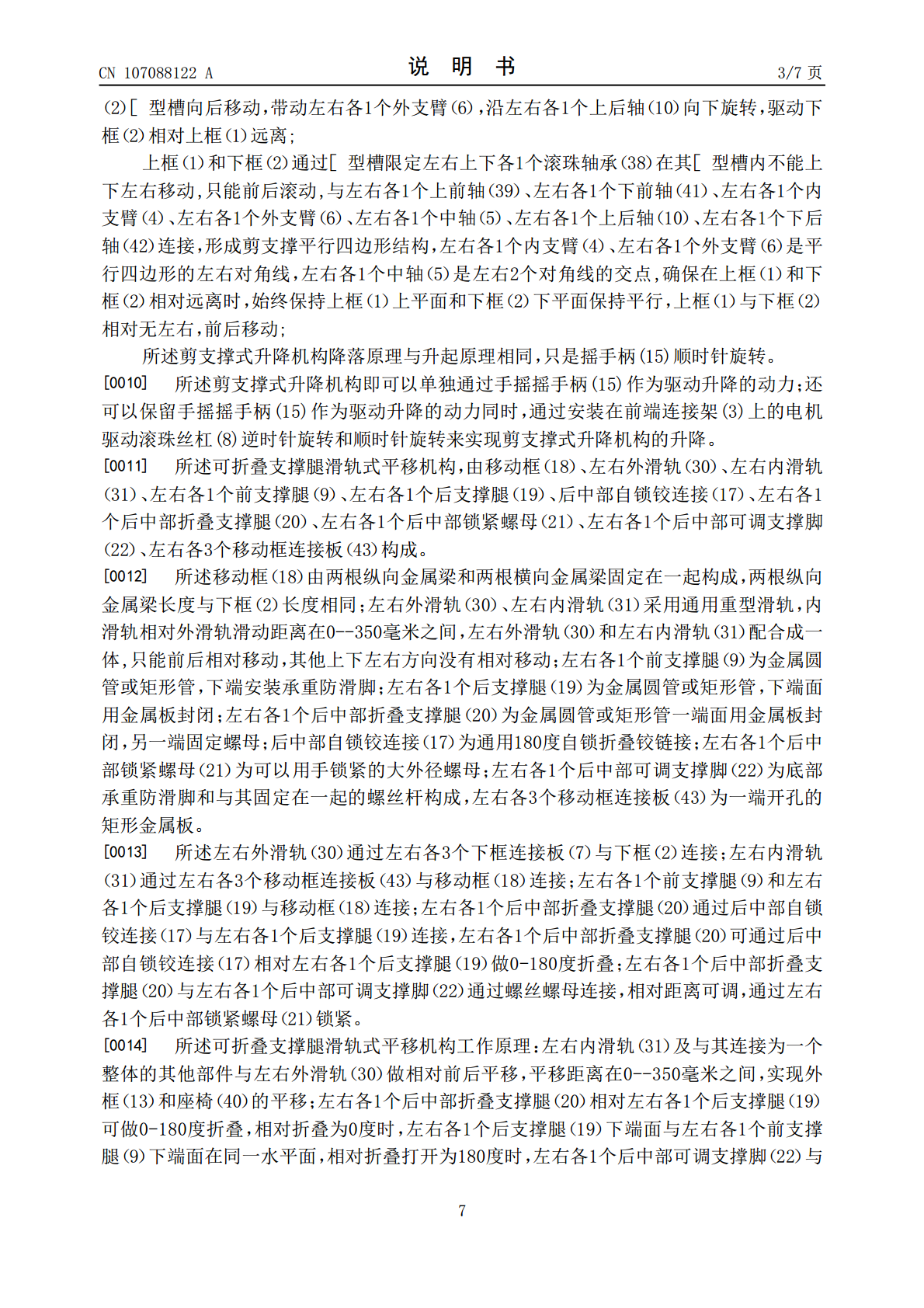

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107088122A(43)申请公布日2017.08.25(21)申请号201611216337.1(22)申请日2016.12.26(71)申请人吴跃志地址130000吉林省长春市净月区富奥花园D区13栋303室(72)发明人吴跃志(51)Int.Cl.A61G5/06(2006.01)A61G5/08(2006.01)A61G5/10(2006.01)权利要求书3页说明书7页附图8页(54)发明名称一种剪支撑升降滑轨平移可拆卸爬楼梯平地两栖轮椅(57)摘要本发明人提出了一种剪支撑升降滑轨平移可拆卸爬楼梯平地两栖轮椅，由升降机构、平移机构、外框车、座椅4部件组成；升降机构为剪支撑式升降机构，平移机构为可折叠支撑腿滑轨式平移机构、外框车为可折叠支撑腿外框车、座椅为可拆卸座椅；采用剪支撑式升降机构驱动轮椅的升降；采用可折叠支撑腿滑轨式平移机构实现座椅的平移，实现不同台阶高度差的调节；采用可折叠支撑腿外框车，实现在平地上行走，实现不同台阶高度差的调节；采用可拆卸座椅实现座椅快速拆卸,缩小整个机构占用空间面积,便于存放和随家庭轿车运输；提供了结构简单,造价低廉,操作容易安全,手工操作力小,也可电力驱动的爬楼梯平地两栖轮椅,可以极大地提升行动不便老人的生活质量和活动空间。CN107088122ACN107088122A权利要求书1/3页1.一种剪支撑升降滑轨平移可拆卸爬楼梯平地两栖轮椅，其特征在于由升降机构、平移机构、外框车、座椅组成；升降机构为剪支撑式升降机构，平移机构为可折叠支撑腿滑轨式平移机构、外框车为可折叠支撑腿外框车、座椅为可拆卸座椅；采用剪支撑式升降机构驱动轮椅的升降；采用可折叠支撑腿滑轨式平移机构实现座椅的平移，实现不同台阶高度差的调节；采用可折叠支撑腿外框车，实现爬楼梯和在平地上行走两栖功能，不同台阶高度差的调节；采用可拆卸座椅实现座椅快速拆卸,缩小整个机构占用空间面积,便于存放和随家庭轿车运输。2.根据权利要求1所述的剪支撑式升降机构其结构特征在于:由上框(1)、下框（2）、前端连接架（3）、左右各1个内支臂（4）、左右各1个外支臂（6）、左右上下各1个滚珠轴承（38）、左右各1个上前轴（39）、左右各1个下前轴（41）、左右各1个中轴（5）、左右各1个上后轴（10）、左右各1个下后轴（42）、前后各1个平推轴承（36）、端套（37）、滚珠丝杠（8）、丝杠螺母（12）、摇臂（16）、摇手柄（15）、左右各3个下框连接板（7）、左右各2个上框连接板（33）构成；所述上框(1)是矩形封闭结构,左右两侧为对称［型结构，左右前端侧向中轴线位置开孔，前端为封闭端，后侧在中轴线位置开孔，并且该孔周围按丝杠螺母（12）法兰安装孔位置开孔；所述下框（2）与上框外部轮廓和内部轮廓完全相同，左右前端侧向中轴线位置开孔；所述前端连接架（3）为U型结构，前端两侧开孔，孔内安装铜套，前端靠近两侧孔固定横梁，后端横梁中轴线位置开孔，孔内安装铜套；所述左右各1个内支臂（4）两端和中间开孔，孔内安装铜套；所述左右各1个外支臂（6）两端和中间开孔，孔内安装铜套；所述左右上下各1个滚珠轴承（38）为普通的滚珠轴承；所述左右各1个上前轴（39）、左右各1个下前轴（41）、左右各1个中轴(5)、左右各1个上后轴（10）、左右各1个下后轴（42）都为后有法兰，前有螺丝，中为光轴的轴，尺寸分别满足各位置配合关系；所述前后两个平推轴承(36)为普通平推轴承;所述端套(37)在垂直轴线方向开孔;所述滚珠丝杠（8）丝杆中间为螺旋面，两端头为光轴，螺旋面和两端光轴界面交界为台阶，两端分别在垂直轴线方向开孔；所述丝杆螺母（12）在法兰上开安装空；摇臂（16）一端为金属套，垂直孔轴线方向开孔，另一端为U型结构，在垂直于U型面上开孔；所述摇手柄（15）前端块垂直上下面钻孔，主体手柄可相对前端块旋转；所述左右各3个下框连接板（7）下端开孔；所述左右各2个连接板（33）前端开孔；所述前端连接架（3）、左右各1个内支臂（4）、左右上侧各1个滚珠轴承（38）通过左右各1个上前轴（39）连接，并可绕上部左右各1个上前轴（39）轴线方向转动，左右各1个下后轴（42）固定在下框（2）后端，左右各1个内支臂（4）可以绕左右各1个下后轴（42）转动，左右上侧各1个滚珠轴承（38）在上框（1）［型槽内滚动；所述左右各1个外支臂（6）、左右下部各1个滚珠轴承（38）、通过左右各1个下前轴（41）连接，并可绕左右各1个下前轴（41）轴线方向转动，左右各1个下前轴（41）同时连接到1根通轴上，确保左右各1个下前轴（41）始终保持同心，左右各1个上后轴（10）固定在上框（1）后端，左右各1个外支臂（6）可以绕左右各1个上后轴
