一种家用智能自动煎饼机的刮刀驱动装置.pdf

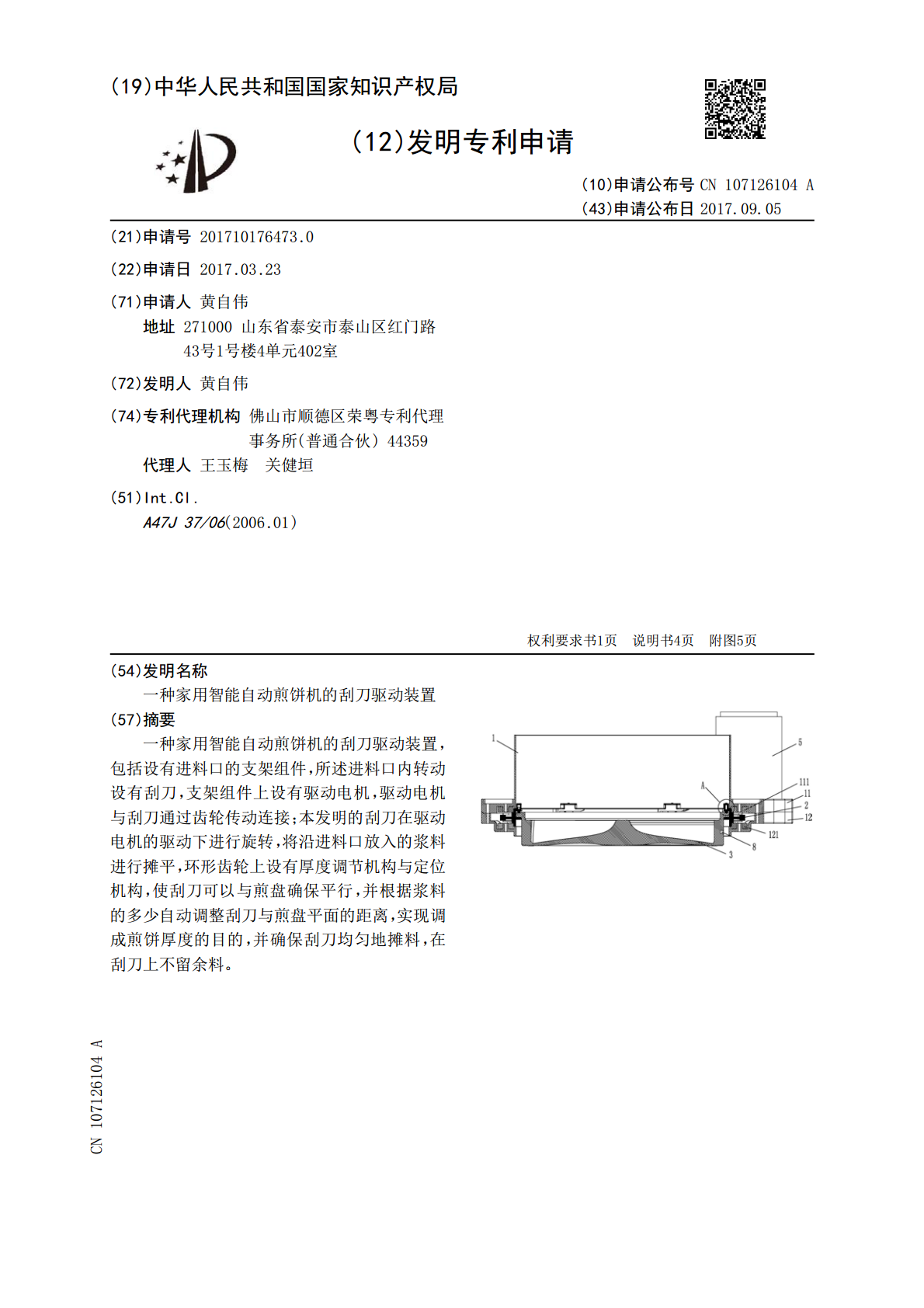

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107126104A(43)申请公布日2017.09.05(21)申请号201710176473.0(22)申请日2017.03.23(71)申请人黄自伟地址271000山东省泰安市泰山区红门路43号1号楼4单元402室(72)发明人黄自伟(74)专利代理机构佛山市顺德区荣粤专利代理事务所(普通合伙)44359代理人王玉梅关健垣(51)Int.Cl.A47J37/06(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种家用智能自动煎饼机的刮刀驱动装置(57)摘要一种家用智能自动煎饼机的刮刀驱动装置，包括设有进料口的支架组件，所述进料口内转动设有刮刀，支架组件上设有驱动电机，驱动电机与刮刀通过齿轮传动连接；本发明的刮刀在驱动电机的驱动下进行旋转，将沿进料口放入的浆料进行摊平，环形齿轮上设有厚度调节机构与定位机构，使刮刀可以与煎盘确保平行，并根据浆料的多少自动调整刮刀与煎盘平面的距离，实现调成煎饼厚度的目的，并确保刮刀均匀地摊料，在刮刀上不留余料。CN107126104ACN107126104A权利要求书1/1页1.一种家用智能自动煎饼机的刮刀驱动装置，其特征在于：包括设有进料口（1）的支架组件，所述进料口（1）内转动设有刮刀（3），支架组件上设有驱动电机（5），驱动电机（5）与刮刀（3）传动连接。2.根据权利要求1所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述支架组件内设有环形齿轮（2），所述环形齿轮（2）中部设有开口，该开口与进料口（1）的直径相当，刮刀（3）安装在环形齿轮（2）的该开口内，驱动电机（5）与环形齿轮（2）传动连接。3.根据权利要求2所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述刮刀（3）呈环状，刮刀（3）与进料口（1）的直径相当，刮刀（3）的外缘上设有若干卡块（31），环形齿轮（2）的开口对应设有卡位（21），卡块（31）卡入卡位（21）内，使刮刀（3）安装在环形齿轮（2）上。4.根据权利要求3所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述环形齿轮（2）对应卡块（31）的安装位置设有若干用于下压刮刀（3）的厚度调节机构。5.根据权利要求4所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述厚度调节机构包括安装在环形齿轮（2）上的压板（41），压板（41）与环形齿轮（2）之间形成容置腔，容置腔内活动设有压杆（42），压杆（42）的下端抵靠在卡块（31）上，压杆（42）与压板（41）之间设有压刀弹簧（44）。6.根据权利要求2所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述支架组件包括上支架（11）和下支架（12），上支架（11）和下支架（12）通过若干组定位机构进行固定，所述定位机构包括用于固定上支架（11）和下支架（12）的自锁螺杆（62）和自锁螺母（61），两支架内形成有用于环形齿轮（2）转动的槽位，所述槽位内设有若干与环形齿轮（2）滚动连接的旋转轴承，所述自锁螺杆（62）的杆身伸出支架组件外。7.根据权利要求2所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述支架组件上设有若干可锁住环形齿轮（2）的自锁机构。8.根据权利要求7所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述自锁机构包括高度限位销钉（72），至少末端活动伸入支架组件内，环形齿轮（2）对应高度限位销钉（72）的末端位置设有锁槽（22）；所述刮刀驱动装置上升，高度限位销钉（72）的末端相对向下插入锁槽（22）并锁住环形齿轮（2），所述刮刀驱动装置下降，高度限位销钉（72）的末端相对向上脱离锁槽（22）并解锁环形齿轮（2）。9.根据权利要求7所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述支架组件上对应高度限位销钉（72）的伸入位置设有限位压板（71），高度限位销钉（72）伸入支架组件的杆身内设有限位凸台（721），限位凸台（721）可活动与限位压板（71）抵靠，限位凸台（721）与支架组件之间设有复位弹簧（73）。10.根据权利要求2-9任一项所述的家用智能自动煎饼机的刮刀驱动装置，其特征在于：所述驱动电机（5）安装在支架组件上，所述支架组件内设有与环形齿轮（2）传动的减速齿轮组，所述驱动电机（5）与减速齿轮组传动连接。2CN107126104A说明书1/4页一种家用智能自动煎饼机的刮刀驱动装置技术领域[0001]本发明属于食品加工技术领域，具体涉及一种家用智能自动煎饼机的刮刀驱动装置。背景技术[0002]现有技术中，煎饼机大部分应用于工业或商用领域，一方面导致煎饼机的刮刀驱动装置等部件的体积过大，无法适用于家用领域；现有的刮刀驱动装置为直线移动式或平面旋转式，刮刀无法根据浆料的多少来调整
