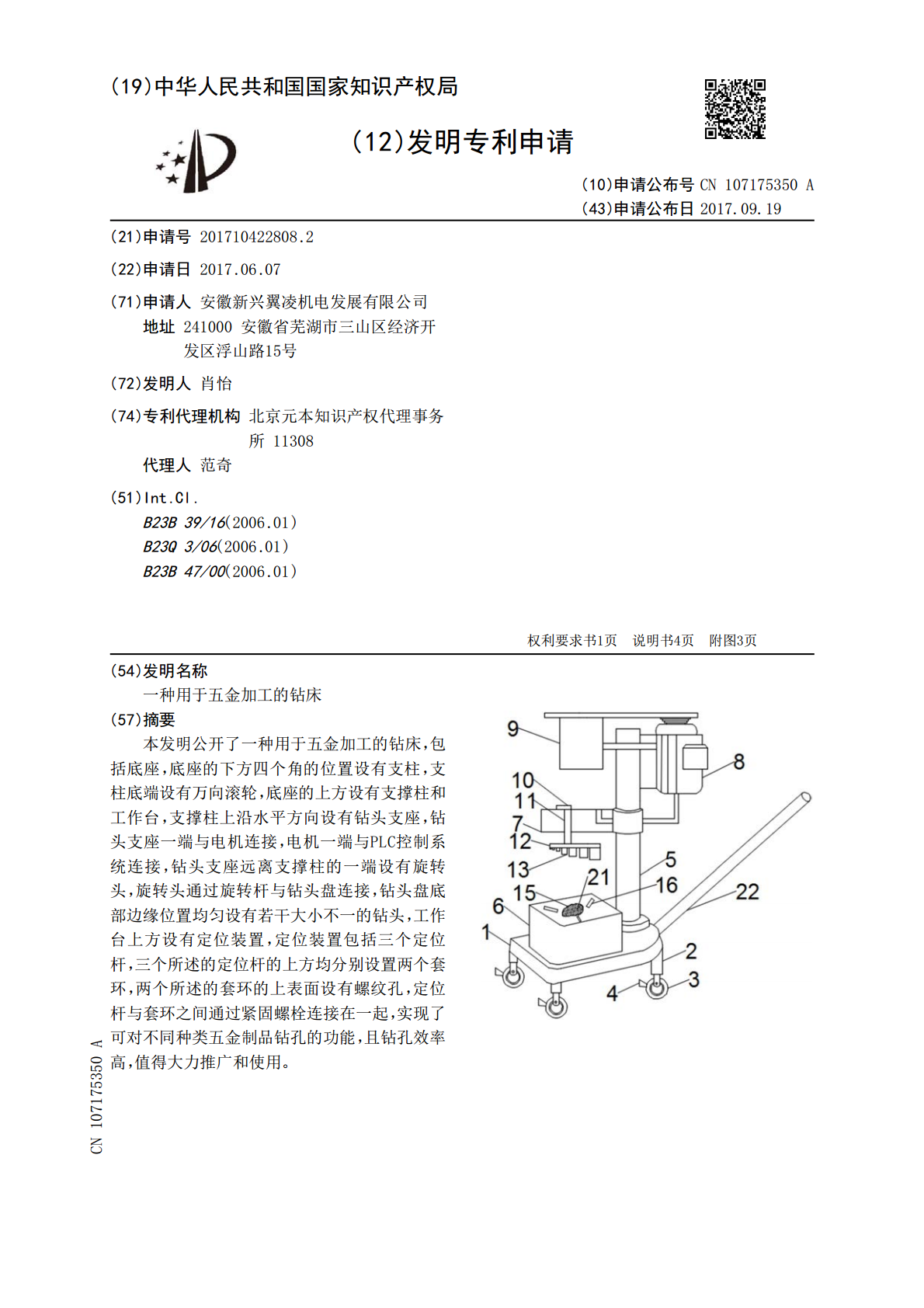

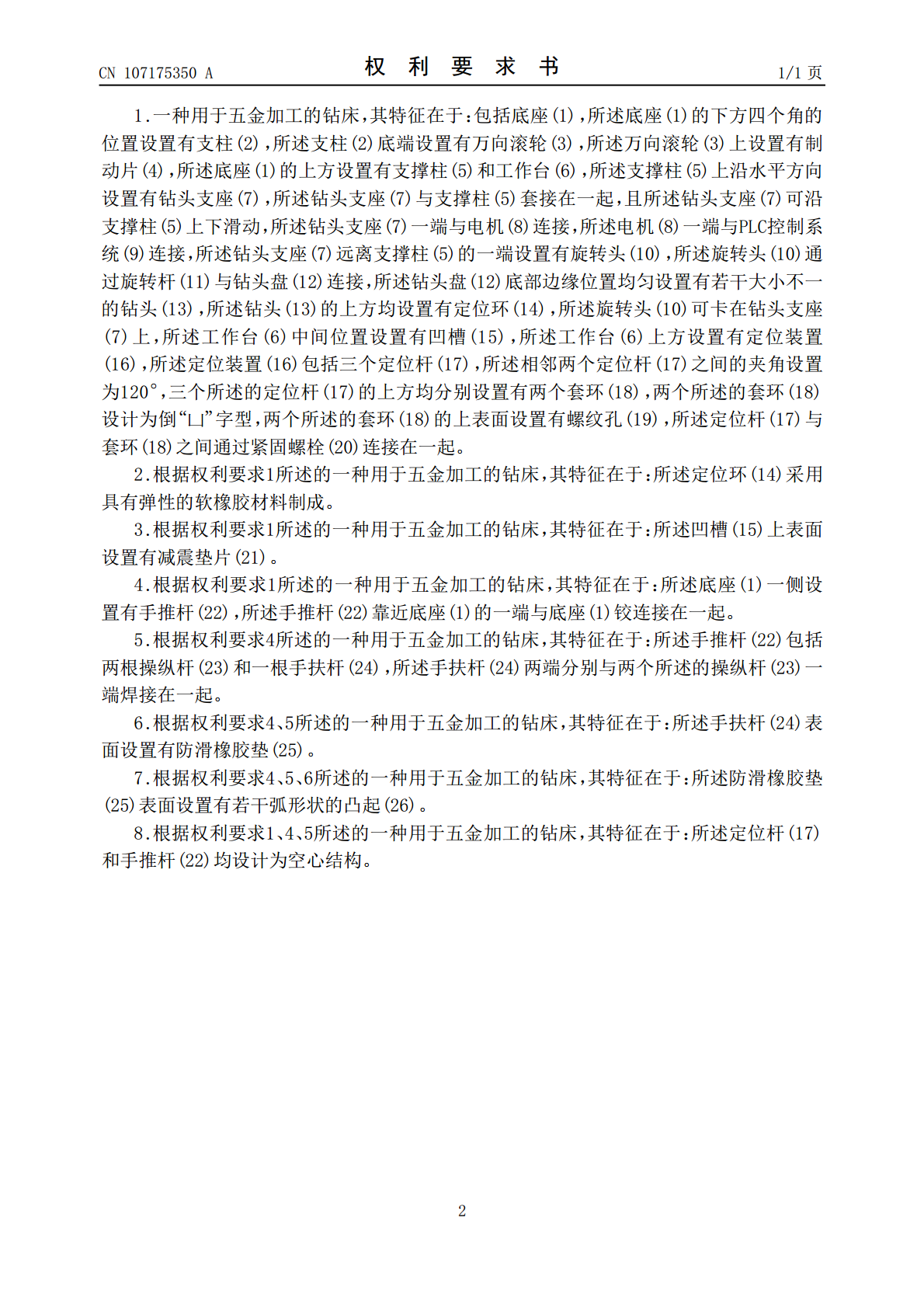

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107175350A(43)申请公布日2017.09.19(21)申请号201710422808.2(22)申请日2017.06.07(71)申请人安徽新兴翼凌机电发展有限公司地址241000安徽省芜湖市三山区经济开发区浮山路15号(72)发明人肖怡(74)专利代理机构北京元本知识产权代理事务所11308代理人范奇(51)Int.Cl.B23B39/16(2006.01)B23Q3/06(2006.01)B23B47/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种用于五金加工的钻床(57)摘要本发明公开了一种用于五金加工的钻床，包括底座，底座的下方四个角的位置设有支柱，支柱底端设有万向滚轮，底座的上方设有支撑柱和工作台，支撑柱上沿水平方向设有钻头支座，钻头支座一端与电机连接，电机一端与PLC控制系统连接，钻头支座远离支撑柱的一端设有旋转头，旋转头通过旋转杆与钻头盘连接，钻头盘底部边缘位置均匀设有若干大小不一的钻头，工作台上方设有定位装置，定位装置包括三个定位杆，三个所述的定位杆的上方均分别设置两个套环，两个所述的套环的上表面设有螺纹孔，定位杆与套环之间通过紧固螺栓连接在一起，实现了可对不同种类五金制品钻孔的功能，且钻孔效率高，值得大力推广和使用。CN107175350ACN107175350A权利要求书1/1页1.一种用于五金加工的钻床，其特征在于：包括底座(1)，所述底座(1)的下方四个角的位置设置有支柱(2)，所述支柱(2)底端设置有万向滚轮(3)，所述万向滚轮(3)上设置有制动片(4)，所述底座(1)的上方设置有支撑柱(5)和工作台(6)，所述支撑柱(5)上沿水平方向设置有钻头支座(7)，所述钻头支座(7)与支撑柱(5)套接在一起，且所述钻头支座(7)可沿支撑柱(5)上下滑动，所述钻头支座(7)一端与电机(8)连接，所述电机(8)一端与PLC控制系统(9)连接，所述钻头支座(7)远离支撑柱(5)的一端设置有旋转头(10)，所述旋转头(10)通过旋转杆(11)与钻头盘(12)连接，所述钻头盘(12)底部边缘位置均匀设置有若干大小不一的钻头(13)，所述钻头(13)的上方均设置有定位环(14)，所述旋转头(10)可卡在钻头支座(7)上，所述工作台(6)中间位置设置有凹槽(15)，所述工作台(6)上方设置有定位装置(16)，所述定位装置(16)包括三个定位杆(17)，所述相邻两个定位杆(17)之间的夹角设置为120°，三个所述的定位杆(17)的上方均分别设置有两个套环(18)，两个所述的套环(18)设计为倒“凵”字型，两个所述的套环(18)的上表面设置有螺纹孔(19)，所述定位杆(17)与套环(18)之间通过紧固螺栓(20)连接在一起。2.根据权利要求1所述的一种用于五金加工的钻床，其特征在于：所述定位环(14)采用具有弹性的软橡胶材料制成。3.根据权利要求1所述的一种用于五金加工的钻床，其特征在于：所述凹槽(15)上表面设置有减震垫片(21)。4.根据权利要求1所述的一种用于五金加工的钻床，其特征在于：所述底座(1)一侧设置有手推杆(22)，所述手推杆(22)靠近底座(1)的一端与底座(1)铰连接在一起。5.根据权利要求4所述的一种用于五金加工的钻床，其特征在于：所述手推杆(22)包括两根操纵杆(23)和一根手扶杆(24)，所述手扶杆(24)两端分别与两个所述的操纵杆(23)一端焊接在一起。6.根据权利要求4、5所述的一种用于五金加工的钻床，其特征在于：所述手扶杆(24)表面设置有防滑橡胶垫(25)。7.根据权利要求4、5、6所述的一种用于五金加工的钻床，其特征在于：所述防滑橡胶垫(25)表面设置有若干弧形状的凸起(26)。8.根据权利要求1、4、5所述的一种用于五金加工的钻床，其特征在于：所述定位杆(17)和手推杆(22)均设计为空心结构。2CN107175350A说明书1/4页一种用于五金加工的钻床技术领域[0001]本发明涉及五金加工设备技术领域，具体为一种用于五金加工的钻床。背景技术[0002]五金：传统的五金制品，也称“小五金”。指金、银、铜、铁、锡五种金属。经人工加工可以制成刀、剑等艺术品或金属器件。现代社会的五金更为广泛，例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品，而五金制品在生活中也经常被使用，而五金件在加工过程中经常需要对五金制品制成打孔加工，在打孔过程中需要用到钻床，而目前市场上的钻床存在很多缺陷：(1)在五金制品上加工打孔时，经常出现打孔效率低、打孔不标准、误差大、精度低的问题；(2)钻床在对五金制品进行钻孔时，加工件固定不动，刀具做旋转运动，而由于工夹
