一种陶瓷砖用切割装置.pdf

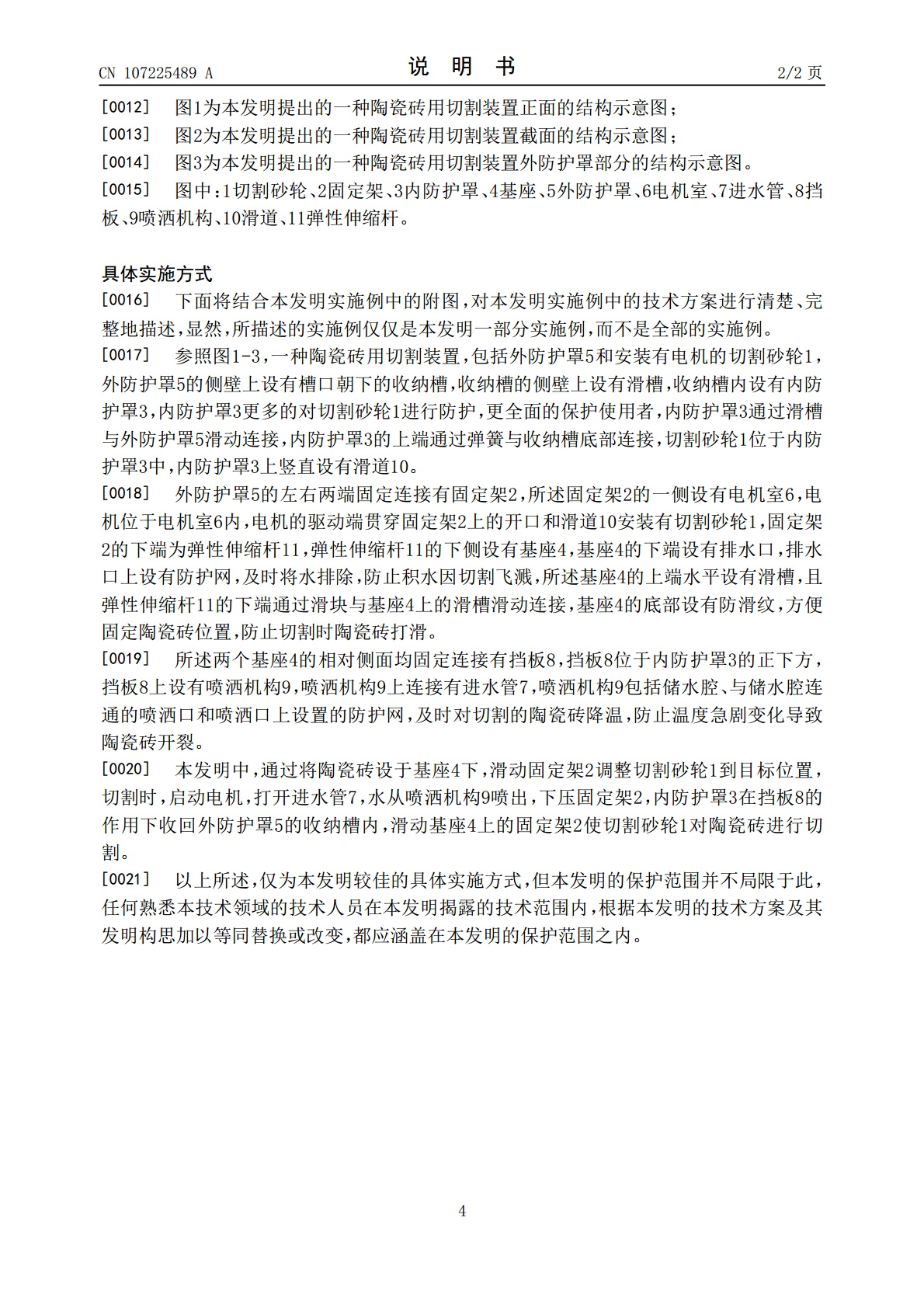

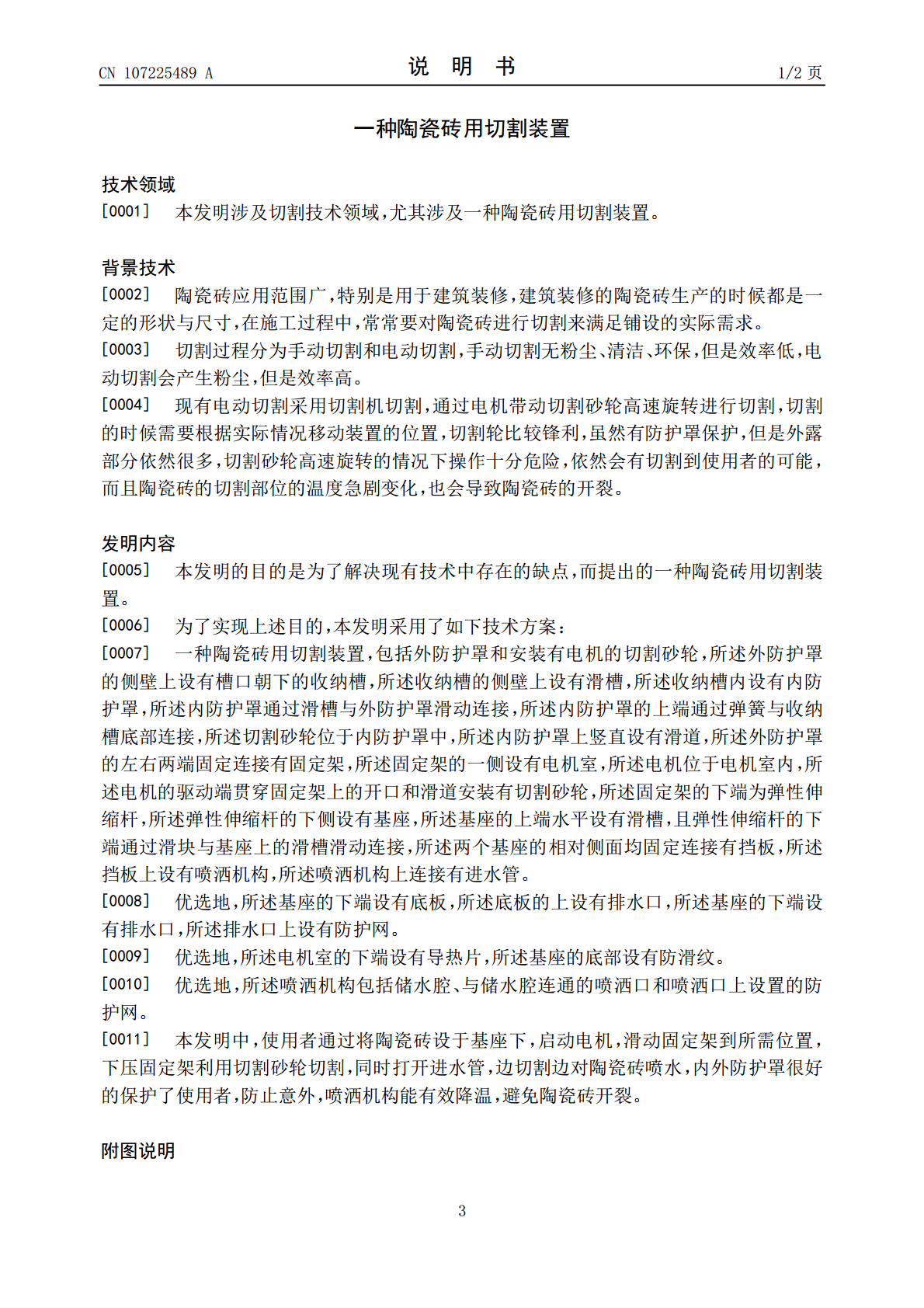

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107225489A(43)申请公布日2017.10.03(21)申请号201611005754.1(22)申请日2016.11.16(71)申请人重庆市永恒玻陶工艺有限公司地址402466重庆市荣昌区安富街道垭口村150号(72)发明人张云林(51)Int.Cl.B24B27/06(2006.01)B24B41/02(2006.01)B24B47/12(2006.01)B24B55/02(2006.01)B24B55/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种陶瓷砖用切割装置(57)摘要本发明公开了一种陶瓷砖用切割装置，包括外防护罩和安装有电机的切割砂轮，所述外防护罩的侧壁上设有槽口朝下的收纳槽，所述收纳槽的侧壁上设有滑槽，所述收纳槽内设有内防护罩，所述内防护罩通过滑槽与外防护罩滑动连接，所述内防护罩的上端通过弹簧与收纳槽底部连接，所述内切割砂轮位于防护罩中，所述内防护罩上竖直设有滑道，所述外防护罩的左右两端固定连接有固定架，所述固定架的一侧设有电机室，所述电机位于电机室内。本发明操作简单，使用者通过内防护罩和外防护罩的防护进行切割，安全系数高，喷洒机构对陶瓷砖降温，避免陶瓷砖温度急剧变化造成开裂，提高了切割的质量。CN107225489ACN107225489A权利要求书1/1页1.一种陶瓷砖用切割装置，包括外防护罩(5)和安装有电机的切割砂轮(1)，其特征在于，所述外防护罩(5)的侧壁上设有槽口朝下的收纳槽，所述收纳槽的侧壁上设有滑槽，所述收纳槽内设有内防护罩(3)，所述内防护罩(3)通过滑槽与外防护罩(5)滑动连接，所述内防护罩(3)的上端通过弹簧与收纳槽底部连接，所述切割砂轮(1)位于内防护罩(3)中，所述内防护罩(3)上竖直设有滑道(10)，所述外防护罩(5)的左右两端固定连接有固定架(2)，所述固定架(2)的一侧设有电机室(6)，所述电机位于电机室(6)内，所述电机的驱动端贯穿固定架(2)上的开口和滑道(10)安装有切割砂轮(1)，所述固定架(2)的下端为弹性伸缩杆(11)，所述弹性伸缩杆(11)的下侧设有基座(4)，所述基座(4)的上端水平设有滑槽，且弹性伸缩杆(11)的下端通过滑块与基座(4)上的滑槽滑动连接，所述两个基座(4)的相对侧面均固定连接有挡板(8)，所述挡板(8)上设有喷洒机构(9)，所述喷洒机构(9)上连接有进水管(7)。2.根据权利要求1所述的一种陶瓷砖用切割装置，其特征在于，所述基座(4)的下端设有排水口，所述排水口上设有防护网。3.根据权利要求1所述的一种陶瓷砖用切割装置，其特征在于，所述基座(4)的底部设有防滑纹。4.根据权利要求1所述的一种陶瓷砖用切割装置，其特征在于，所述喷洒机构(9)包括储水腔、与储水腔连通的喷洒口和喷洒口上设置的防护网。2CN107225489A说明书1/2页一种陶瓷砖用切割装置技术领域[0001]本发明涉及切割技术领域，尤其涉及一种陶瓷砖用切割装置。背景技术[0002]陶瓷砖应用范围广，特别是用于建筑装修，建筑装修的陶瓷砖生产的时候都是一定的形状与尺寸，在施工过程中，常常要对陶瓷砖进行切割来满足铺设的实际需求。[0003]切割过程分为手动切割和电动切割，手动切割无粉尘、清洁、环保，但是效率低，电动切割会产生粉尘，但是效率高。[0004]现有电动切割采用切割机切割，通过电机带动切割砂轮高速旋转进行切割，切割的时候需要根据实际情况移动装置的位置，切割轮比较锋利，虽然有防护罩保护，但是外露部分依然很多，切割砂轮高速旋转的情况下操作十分危险，依然会有切割到使用者的可能，而且陶瓷砖的切割部位的温度急剧变化，也会导致陶瓷砖的开裂。发明内容[0005]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种陶瓷砖用切割装置。[0006]为了实现上述目的，本发明采用了如下技术方案：[0007]一种陶瓷砖用切割装置，包括外防护罩和安装有电机的切割砂轮，所述外防护罩的侧壁上设有槽口朝下的收纳槽，所述收纳槽的侧壁上设有滑槽，所述收纳槽内设有内防护罩，所述内防护罩通过滑槽与外防护罩滑动连接，所述内防护罩的上端通过弹簧与收纳槽底部连接，所述切割砂轮位于内防护罩中，所述内防护罩上竖直设有滑道，所述外防护罩的左右两端固定连接有固定架，所述固定架的一侧设有电机室，所述电机位于电机室内，所述电机的驱动端贯穿固定架上的开口和滑道安装有切割砂轮，所述固定架的下端为弹性伸缩杆，所述弹性伸缩杆的下侧设有基座，所述基座的上端水平设有滑槽，且弹性伸缩杆的下端通过滑块与基座上的滑槽滑动连接，所述两个基座的相对侧面均固定连接有挡板，所述挡板上设有喷洒机构，所述喷洒机构上连接有进水管。[0008]优选地，
