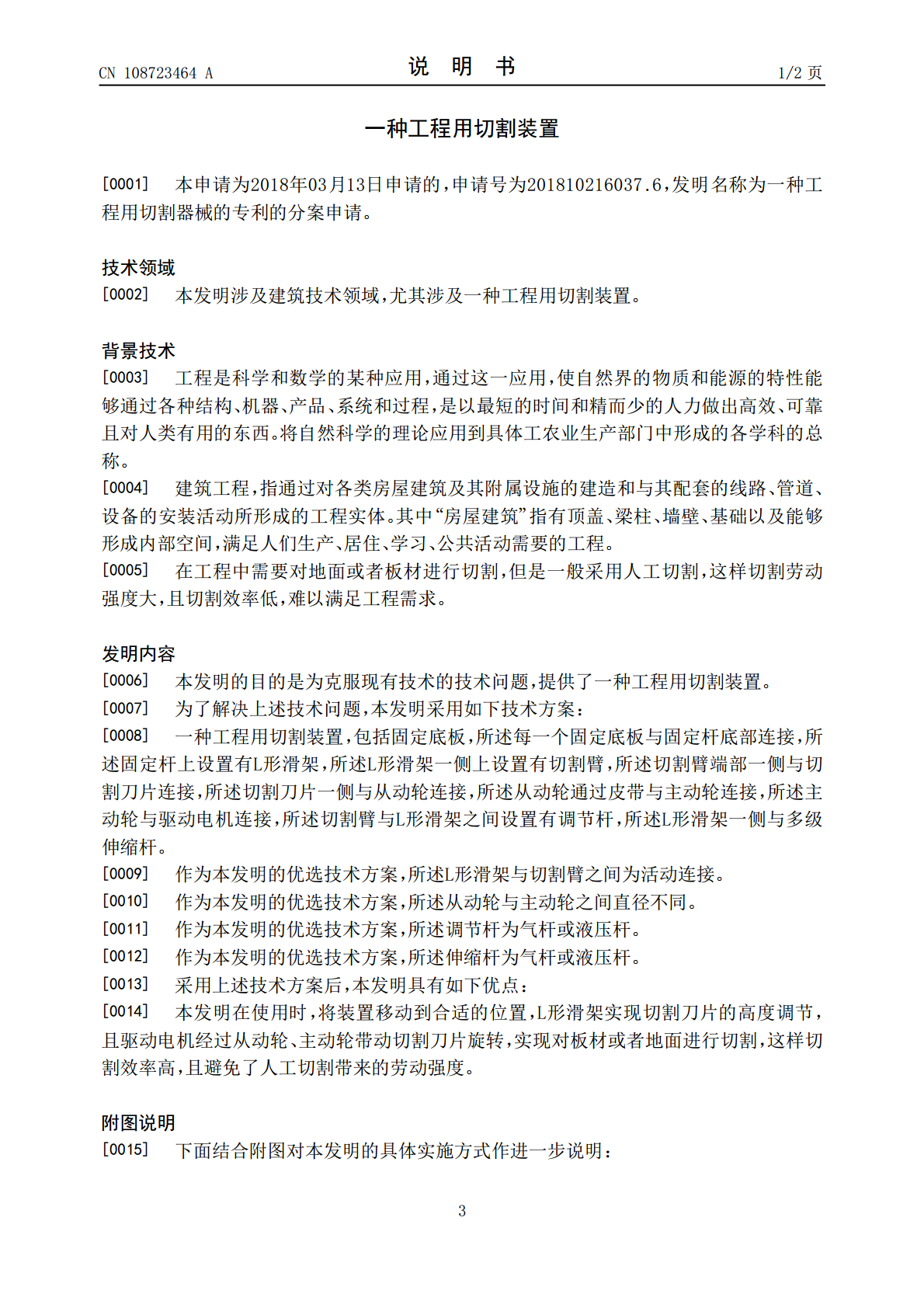

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108723464A(43)申请公布日2018.11.02(21)申请号201810504711.0(22)申请日2018.03.13(62)分案原申请数据201810216037.62018.03.13(71)申请人桐乡市梧桐春秋机械维修部地址314500浙江省嘉兴市桐乡市梧桐街道百福村吴乔109号(72)发明人不公告发明人(51)Int.Cl.B23D19/00(2006.01)B28D1/24(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种工程用切割装置(57)摘要一种工程用切割装置，包括固定底板，所述每一个固定底板与固定杆底部连接，所述固定杆上设置有L形滑架，所述L形滑架一侧上设置有切割臂，所述切割臂端部一侧与切割刀片连接，所述切割刀片一侧与从动轮连接，所述从动轮通过皮带与主动轮连接，所述主动轮与驱动电机连接，所述切割臂与L形滑架之间设置有调节杆，所述L形滑架一侧与多级伸缩杆。本发明在使用时，将装置移动到合适的位置，L形滑架实现切割刀片的高度调节，且驱动电机经过从动轮、主动轮带动切割刀片旋转，实现对板材或者地面进行切割，这样切割效率高，且避免了人工切割带来的劳动强度。CN108723464ACN108723464A权利要求书1/1页1.一种工程用切割装置，包括固定底板(1)，所述每一个固定底板(1)与固定杆(2)底部连接，其特征在于：所述固定杆(2)上设置有L形滑架(3)，所述L形滑架(3)一侧上设置有切割臂(5)，所述切割臂(5)端部一侧与切割刀片(6)连接，所述切割刀片(6)一侧与从动轮(10)连接，所述从动轮(10)通过皮带与主动轮(9)连接，所述主动轮(9)与驱动电机(8)连接，所述切割臂(5)与L形滑架(3)之间设置有调节杆(7)，所述L形滑架(3)一侧与多级伸缩杆(4)，所述从动轮(10)与主动轮(9)之间直径不同。2.根据权利要求1所述的一种工程用切割装置，其特征在于：所述L形滑架(3)与切割臂(5)之间为活动连接。3.根据权利要求1所述的一种工程用切割装置，其特征在于：所述调节杆(7)为气杆或液压杆。4.根据权利要求1所述的一种工程用切割装置，其特征在于：所述伸缩杆(4)为气杆或液压杆。2CN108723464A说明书1/2页一种工程用切割装置[0001]本申请为2018年03月13日申请的，申请号为201810216037.6，发明名称为一种工程用切割器械的专利的分案申请。技术领域[0002]本发明涉及建筑技术领域，尤其涉及一种工程用切割装置。背景技术[0003]工程是科学和数学的某种应用，通过这一应用，使自然界的物质和能源的特性能够通过各种结构、机器、产品、系统和过程，是以最短的时间和精而少的人力做出高效、可靠且对人类有用的东西。将自然科学的理论应用到具体工农业生产部门中形成的各学科的总称。[0004]建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程。[0005]在工程中需要对地面或者板材进行切割，但是一般采用人工切割，这样切割劳动强度大，且切割效率低，难以满足工程需求。发明内容[0006]本发明的目的是为克服现有技术的技术问题，提供了一种工程用切割装置。[0007]为了解决上述技术问题，本发明采用如下技术方案：[0008]一种工程用切割装置，包括固定底板，所述每一个固定底板与固定杆底部连接，所述固定杆上设置有L形滑架，所述L形滑架一侧上设置有切割臂，所述切割臂端部一侧与切割刀片连接，所述切割刀片一侧与从动轮连接，所述从动轮通过皮带与主动轮连接，所述主动轮与驱动电机连接，所述切割臂与L形滑架之间设置有调节杆，所述L形滑架一侧与多级伸缩杆。[0009]作为本发明的优选技术方案，所述L形滑架与切割臂之间为活动连接。[0010]作为本发明的优选技术方案，所述从动轮与主动轮之间直径不同。[0011]作为本发明的优选技术方案，所述调节杆为气杆或液压杆。[0012]作为本发明的优选技术方案，所述伸缩杆为气杆或液压杆。[0013]采用上述技术方案后，本发明具有如下优点：[0014]本发明在使用时，将装置移动到合适的位置，L形滑架实现切割刀片的高度调节，且驱动电机经过从动轮、主动轮带动切割刀片旋转，实现对板材或者地面进行切割，这样切割效率高，且避免了人工切割带来的劳动强度。附图说明[0015]下面结合附图对本发明的具体实施方式作进一步说明：3CN108723464A说明书2/2页[0016]图1为本发明的结构示意图。具体实施方式[0017]为了使本发明实现
