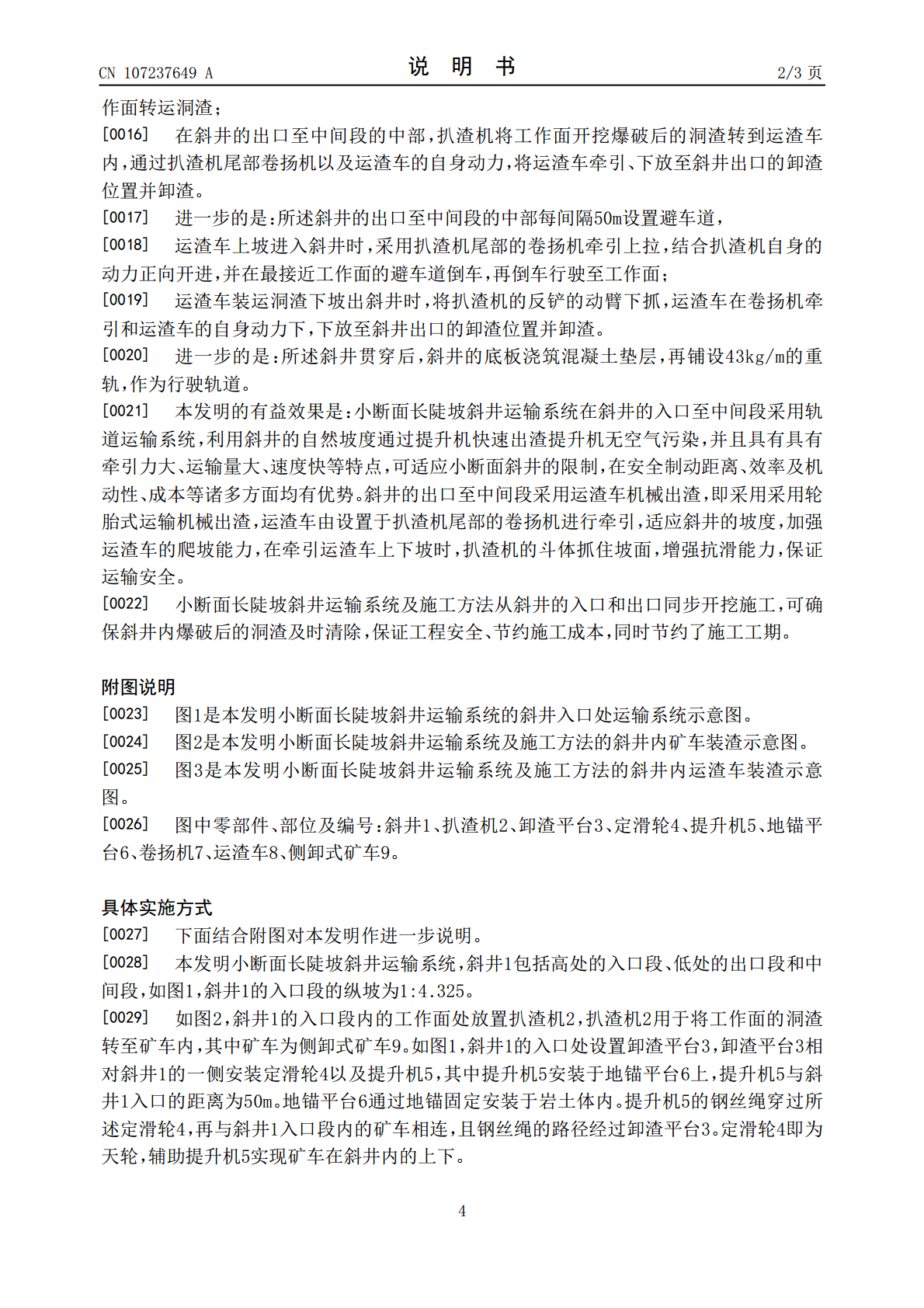

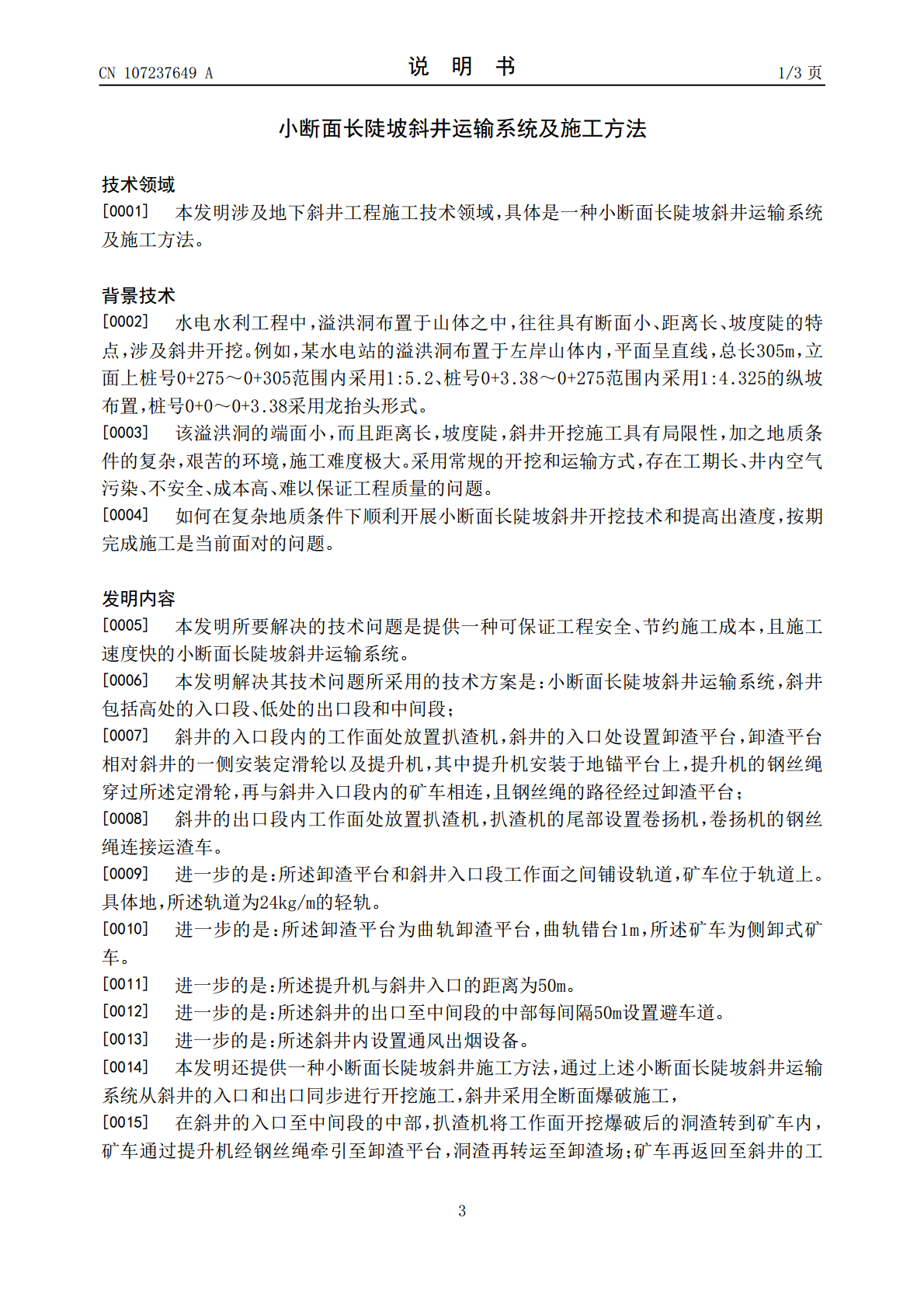

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107237649A(43)申请公布日2017.10.10(21)申请号201710617312.0E21D9/00(2006.01)(22)申请日2017.07.26(71)申请人中国水电基础局有限公司地址301799天津市武清区雍阳西道86号(72)发明人孙士国王黎佘夏刘典忠陈龙符晓军赵志健李宝松张利锋雷博李明善马江飞杨金华康贺(74)专利代理机构成都虹桥专利事务所(普通合伙)51124代理人杨长青(51)Int.Cl.E21F13/04(2006.01)E02B8/06(2006.01)E21D9/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称小断面长陡坡斜井运输系统及施工方法(57)摘要本发明公开了一种小断面长陡坡斜井运输系统及施工方法，涉及地下斜井工程施工技术领域。本发明所要解决的技术问题是提供一种可保证工程安全、节约施工成本，且施工速度快的小断面长陡坡斜井运输系统，采用的技术方案是：小断面长陡坡斜井运输系统，斜井的入口段内的工作面处放置扒渣机，斜井的入口处设置卸渣平台，卸渣平台相对斜井的一侧安装定滑轮以及提升机，提升机的钢丝绳穿过定滑轮，再与斜井入口段内的矿车相连；斜井的出口段内工作面处放置扒渣机，扒渣机的尾部设置卷扬机，卷扬机的钢丝绳连接运渣车。小断面长陡坡斜井施工方法，斜井采用全断面爆破施工，从斜井的入口和出口同步开挖施工，保证工程安全、节约施工成本，同时节约工期。CN107237649ACN107237649A权利要求书1/1页1.小断面长陡坡斜井运输系统，斜井(1)包括高处的入口段、低处的出口段和中间段；其特征在于：入口段内的工作面处放置扒渣机(2)，斜井(1)的入口处设置卸渣平台(3)，卸渣平台(3)相对斜井(1)的一侧安装定滑轮(4)以及提升机(5)，其中提升机(5)安装于地锚平台(6)上，提升机(5)的钢丝绳穿过所述定滑轮(4)，再与斜井(1)入口段内的矿车相连，且钢丝绳的路径经过卸渣平台(3)；斜井(1)的出口段内工作面处放置扒渣机(2)，扒渣机(2)的尾部设置卷扬机(7)，卷扬机(7)的钢丝绳连接运渣车(8)。2.如权利要求1所述的小断面长陡坡斜井运输系统，其特征在于：所述卸渣平台(3)和斜井(1)入口段工作面之间铺设轨道，矿车位于轨道上。3.如权利要求2所述的小断面长陡坡斜井运输系统，其特征在于：所述轨道为24kg/m的轻轨。4.如权利要求1所述的小断面长陡坡斜井运输系统，其特征在于：所述卸渣平台(3)为曲轨卸渣平台(3)，曲轨错台1m，所述矿车为侧卸式矿车(9)。5.如权利要求1所述的小断面长陡坡斜井运输系统，其特征在于：所述提升机(5)与斜井(1)入口的距离为50m。6.如权利要求1所述的小断面长陡坡斜井运输系统，其特征在于：所述斜井(1)的出口至中间段的中部每间隔50m设置避车道。7.如权利要求1所述的小断面长陡坡斜井运输系统，其特征在于：所述斜井(1)内设置通风出烟设备。8.小断面长陡坡斜井施工方法，其特征在于：通过权利要求1至7任一权利要求所述小断面长陡坡斜井运输系统从斜井(1)的入口和出口同步进行开挖施工，斜井(1)采用全断面爆破施工，在斜井(1)的入口至中间段的中部，扒渣机(2)将工作面开挖爆破后的洞渣转到矿车内，矿车通过提升机(5)经钢丝绳牵引至卸渣平台(3)，洞渣再转运至卸渣场；矿车再返回至斜井(1)的工作面转运洞渣；在斜井(1)的出口至中间段的中部，扒渣机(2)将工作面开挖爆破后的洞渣转到运渣车(8)内，通过扒渣机(2)尾部卷扬机(7)以及运渣车(8)的自身动力，将运渣车(8)牵引、下放至斜井(1)出口的卸渣位置并卸渣。9.如权利要求8所述的小断面长陡坡斜井施工方法，其特征在于：所述斜井(1)的出口至中间段的中部每间隔50m设置避车道，运渣车(8)上坡进入斜井(1)时，采用扒渣机(2)尾部的卷扬机(7)牵引上拉，结合扒渣机(2)自身的动力正向开进，并在最接近工作面的避车道倒车，再倒车行驶至工作面；运渣车(8)装运洞渣下坡出斜井(1)时，将扒渣机(2)的反铲的动臂下抓，运渣车(8)在卷扬机(7)牵引和运渣车(8)的自身动力下，下放至斜井(1)出口的卸渣位置并卸渣。10.如权利要求8或9所述的小断面长陡坡斜井施工方法，其特征在于：所述斜井(1)贯穿后，斜井(1)的底板浇筑混凝土垫层，再铺设43kg/m的重轨，作为行驶轨道。2CN107237649A说明书1/3页小断面长陡坡斜井运输系统及施工方法技术领域[0001]本发明涉及地下斜井工程施工技术领域，具体是一种小断面长陡坡斜井运输系统及施工方法。背景技术[0002]水电水利工程中，溢洪洞布置于山体之中，往往具有断面小、距离长、坡度
