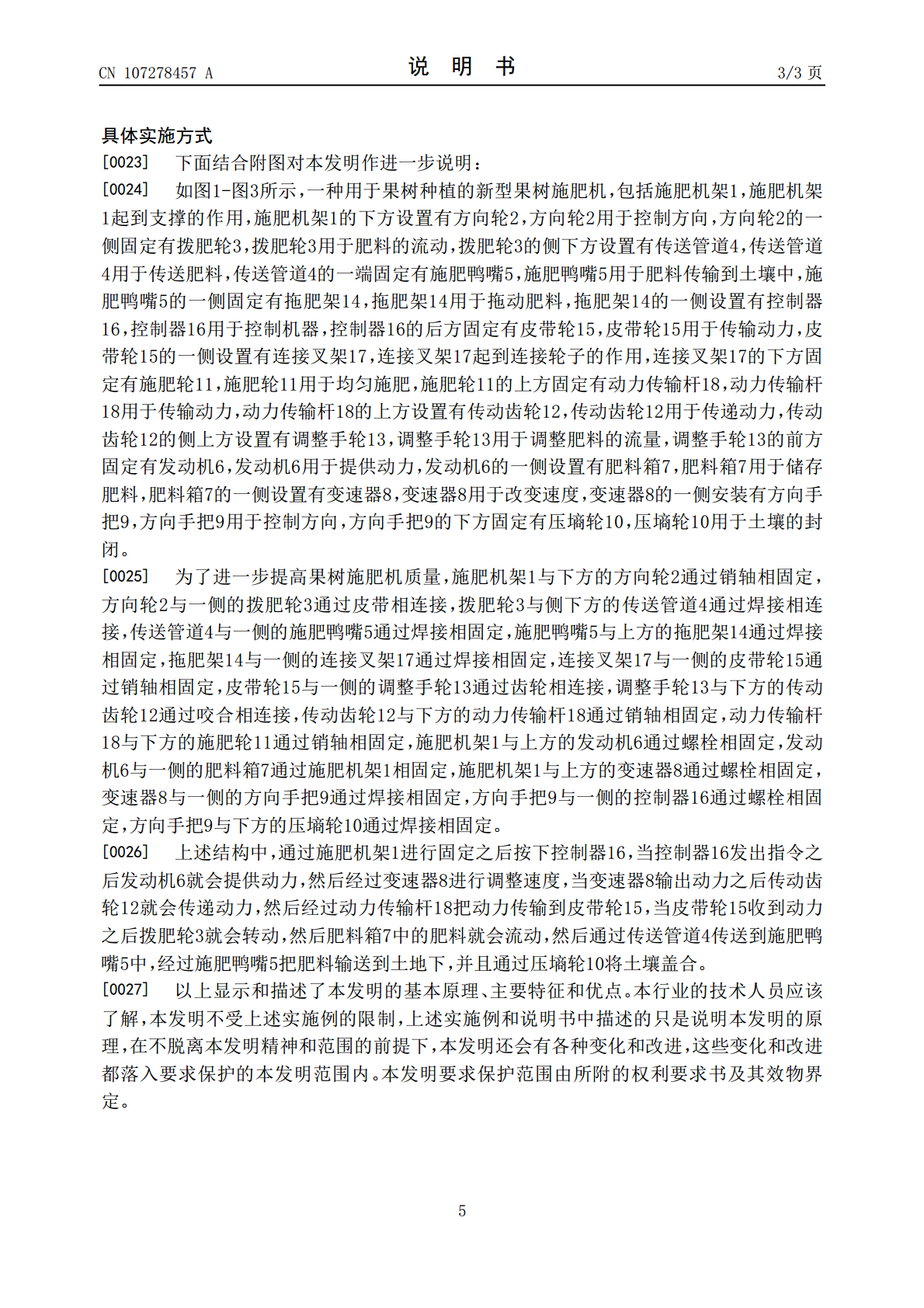

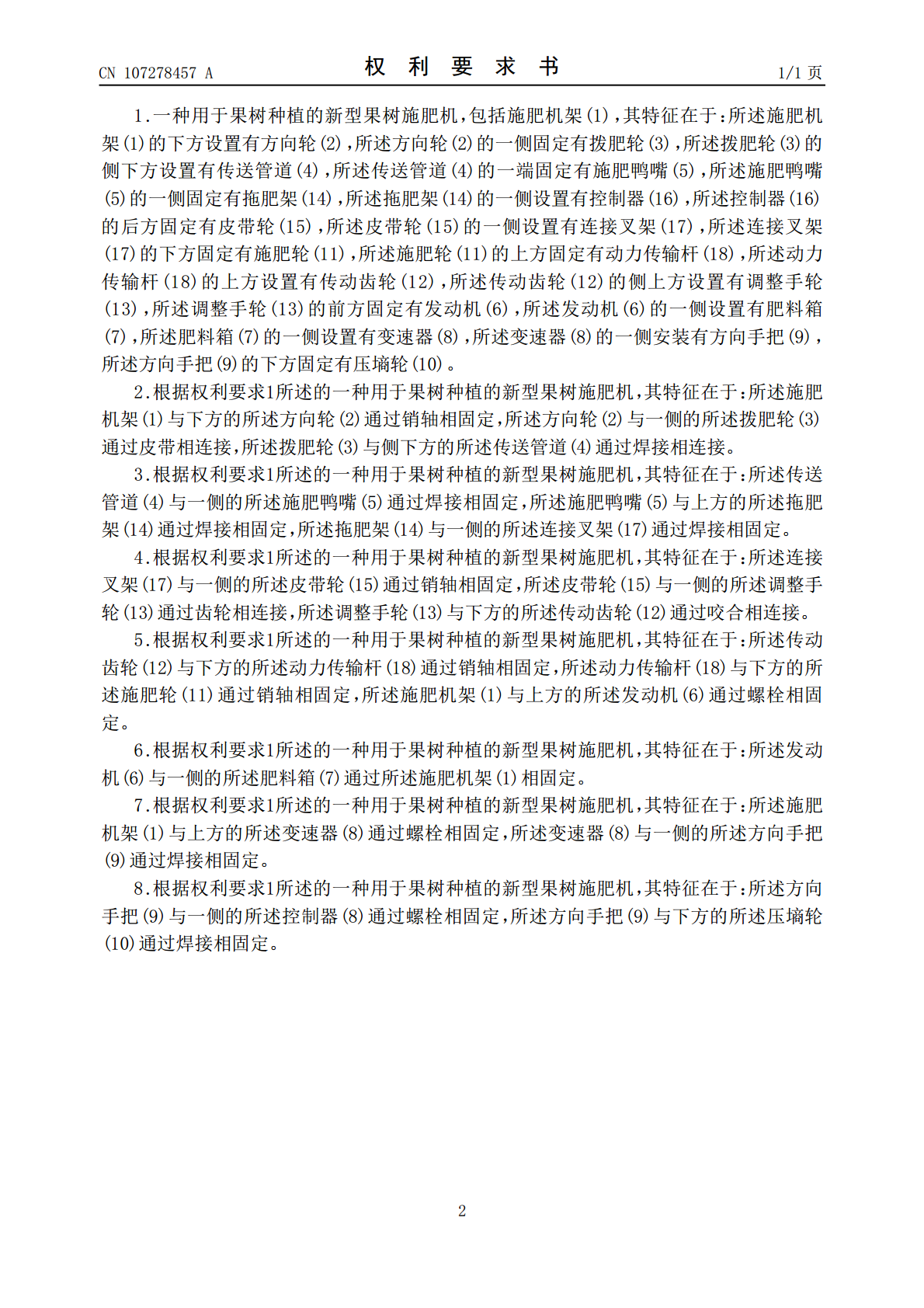

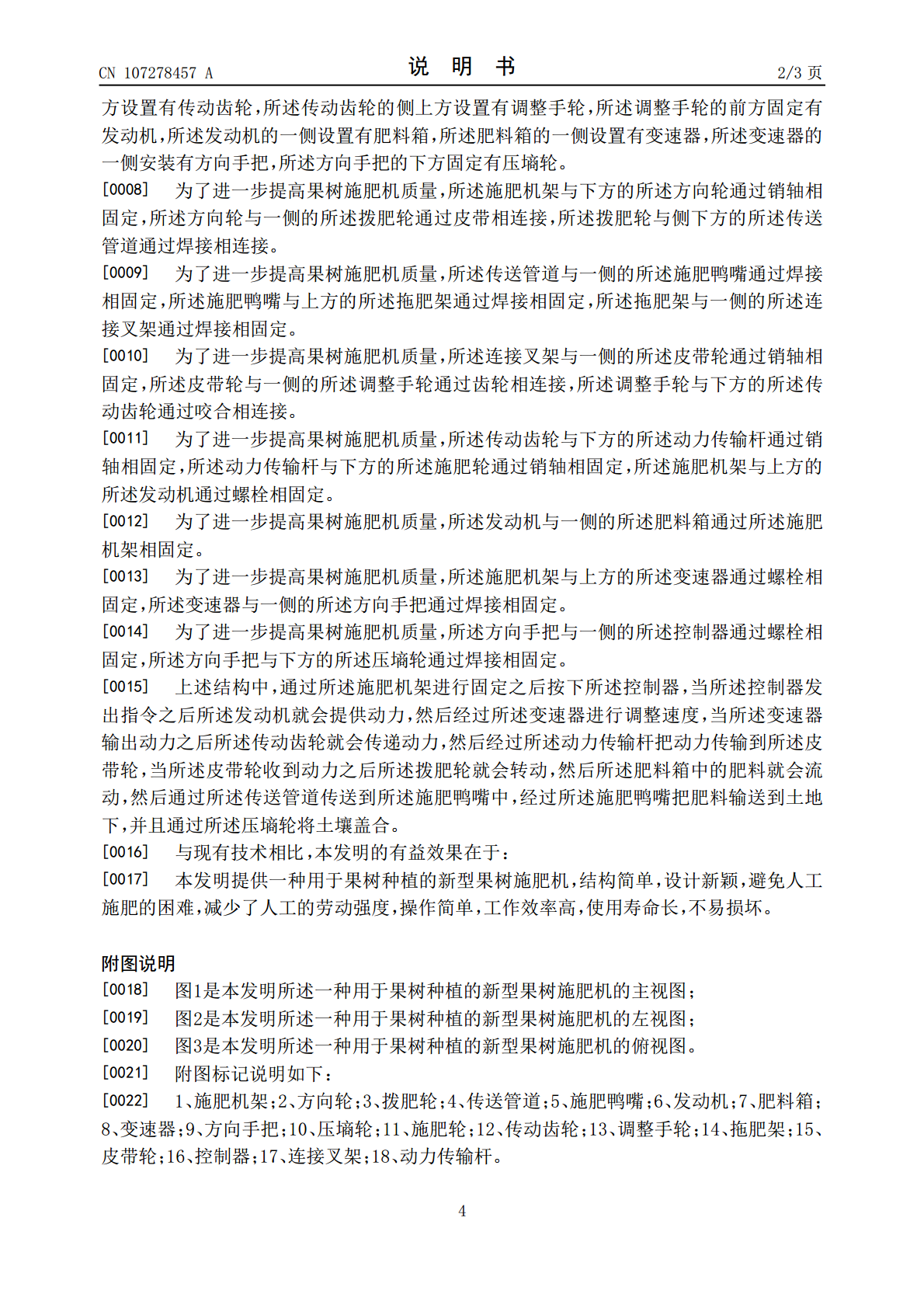

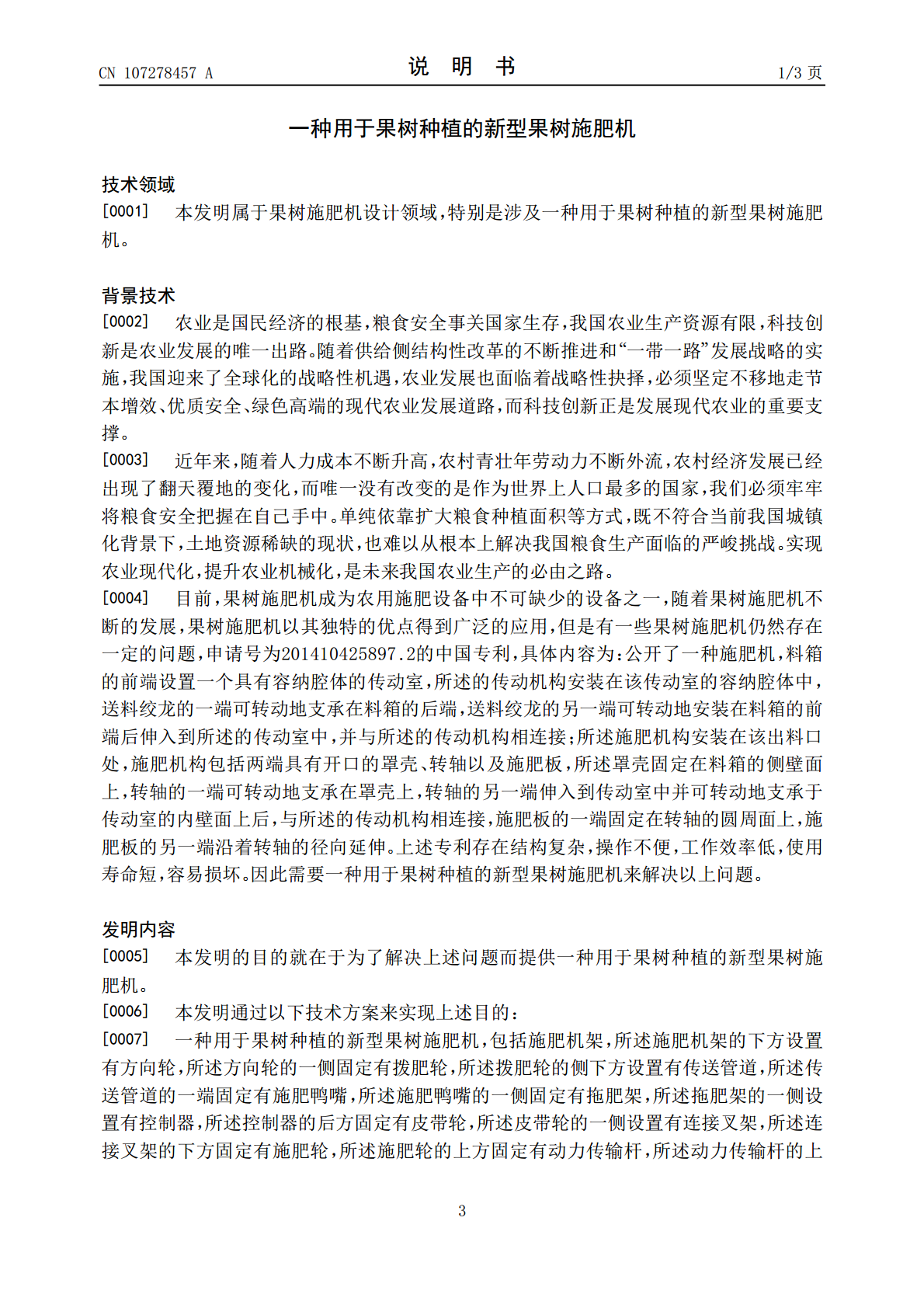

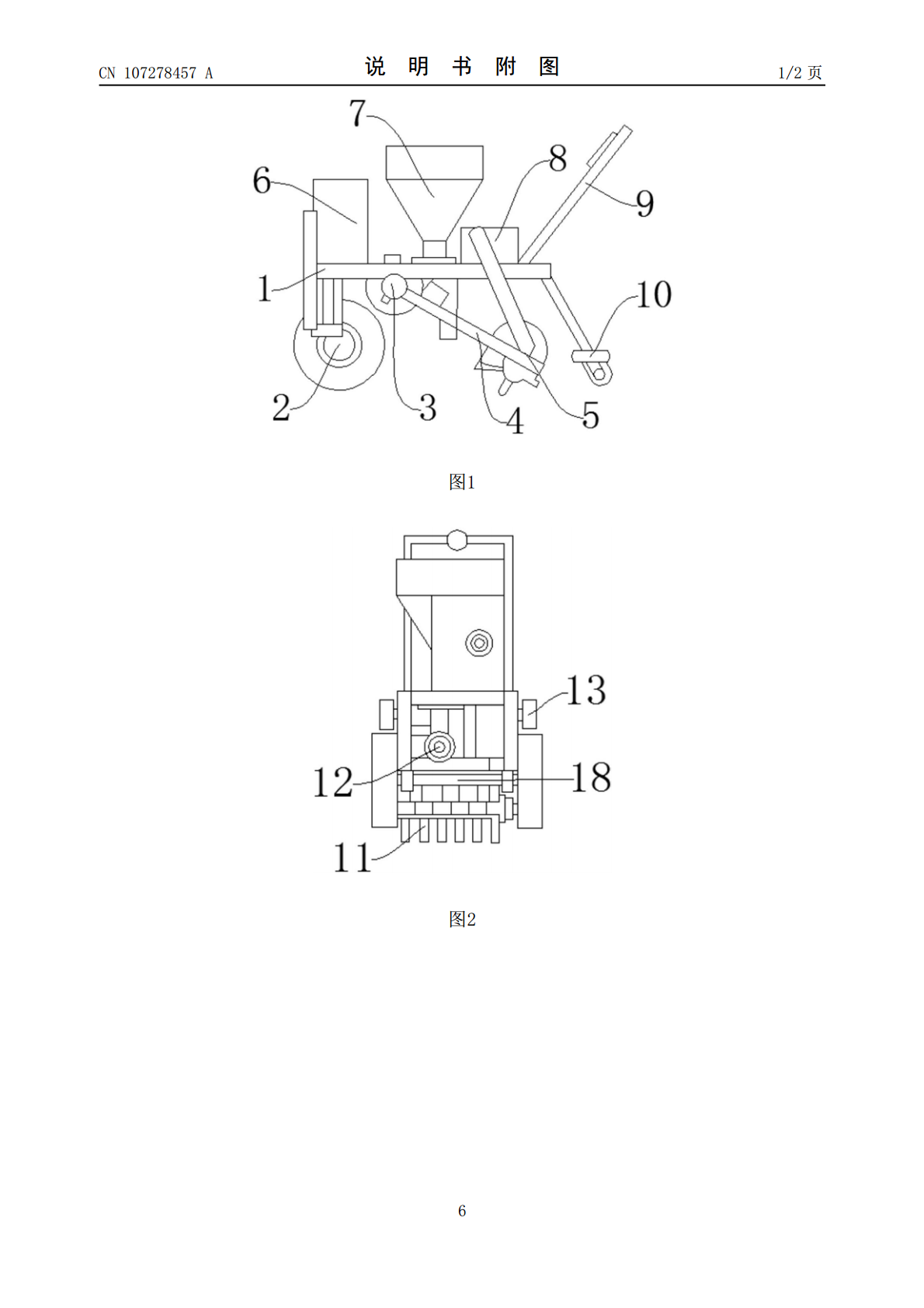

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107278457A(43)申请公布日2017.10.24(21)申请号201710647573.7(22)申请日2017.08.01(71)申请人郴州金通信息科技有限公司地址423000湖南省郴州市苏仙区白露塘镇林邑大道坪田标准厂房企业服务中心907室(72)发明人黄江涛(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人文芳(51)Int.Cl.A01C15/18(2006.01)A01C19/02(2006.01)A01C5/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于果树种植的新型果树施肥机(57)摘要本发明公开了一种用于果树种植的新型果树施肥机，包括施肥机架，所述施肥机架的下方设置有方向轮，所述方向轮的一侧固定有拨肥轮，所述拨肥轮的侧下方设置有传送管道，所述传送管道的一端固定有施肥鸭嘴，所述施肥鸭嘴的一侧固定有拖肥架，所述拖肥架的一侧设置有控制器，所述控制器的后方固定有皮带轮，所述皮带轮的一侧设置有连接叉架，所述连接叉架的下方固定有施肥轮，所述施肥轮的上方固定有动力传输杆，所述动力传输杆的上方设置有传动齿轮，所述传动齿轮的侧上方设置有调整手轮，所述调整手轮的前方固定有发动机。有益效果在于：结构简单，设计新颖，避免人工施肥的困难，减少了人工的劳动强度，操作简单，工作效率高，使用寿命长，不易损坏。CN107278457ACN107278457A权利要求书1/1页1.一种用于果树种植的新型果树施肥机，包括施肥机架(1)，其特征在于：所述施肥机架(1)的下方设置有方向轮(2)，所述方向轮(2)的一侧固定有拨肥轮(3)，所述拨肥轮(3)的侧下方设置有传送管道(4)，所述传送管道(4)的一端固定有施肥鸭嘴(5)，所述施肥鸭嘴(5)的一侧固定有拖肥架(14)，所述拖肥架(14)的一侧设置有控制器(16)，所述控制器(16)的后方固定有皮带轮(15)，所述皮带轮(15)的一侧设置有连接叉架(17)，所述连接叉架(17)的下方固定有施肥轮(11)，所述施肥轮(11)的上方固定有动力传输杆(18)，所述动力传输杆(18)的上方设置有传动齿轮(12)，所述传动齿轮(12)的侧上方设置有调整手轮(13)，所述调整手轮(13)的前方固定有发动机(6)，所述发动机(6)的一侧设置有肥料箱(7)，所述肥料箱(7)的一侧设置有变速器(8)，所述变速器(8)的一侧安装有方向手把(9)，所述方向手把(9)的下方固定有压墒轮(10)。2.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述施肥机架(1)与下方的所述方向轮(2)通过销轴相固定，所述方向轮(2)与一侧的所述拨肥轮(3)通过皮带相连接，所述拨肥轮(3)与侧下方的所述传送管道(4)通过焊接相连接。3.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述传送管道(4)与一侧的所述施肥鸭嘴(5)通过焊接相固定，所述施肥鸭嘴(5)与上方的所述拖肥架(14)通过焊接相固定，所述拖肥架(14)与一侧的所述连接叉架(17)通过焊接相固定。4.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述连接叉架(17)与一侧的所述皮带轮(15)通过销轴相固定，所述皮带轮(15)与一侧的所述调整手轮(13)通过齿轮相连接，所述调整手轮(13)与下方的所述传动齿轮(12)通过咬合相连接。5.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述传动齿轮(12)与下方的所述动力传输杆(18)通过销轴相固定，所述动力传输杆(18)与下方的所述施肥轮(11)通过销轴相固定，所述施肥机架(1)与上方的所述发动机(6)通过螺栓相固定。6.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述发动机(6)与一侧的所述肥料箱(7)通过所述施肥机架(1)相固定。7.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述施肥机架(1)与上方的所述变速器(8)通过螺栓相固定，所述变速器(8)与一侧的所述方向手把(9)通过焊接相固定。8.根据权利要求1所述的一种用于果树种植的新型果树施肥机，其特征在于：所述方向手把(9)与一侧的所述控制器(8)通过螺栓相固定，所述方向手把(9)与下方的所述压墒轮(10)通过焊接相固定。2CN107278457A说明书1/3页一种用于果树种植的新型果树施肥机技术领域[0001]本发明属于果树施肥机设计领域，特别是涉及一种用于果树种植的新型果树施肥机。背景技术[0002]农业是国民经济的根基，粮食安全事关国家生存，我国农业生产资源有限，科技创新是农业发展的唯一出路。随着供给侧结构性改革的
