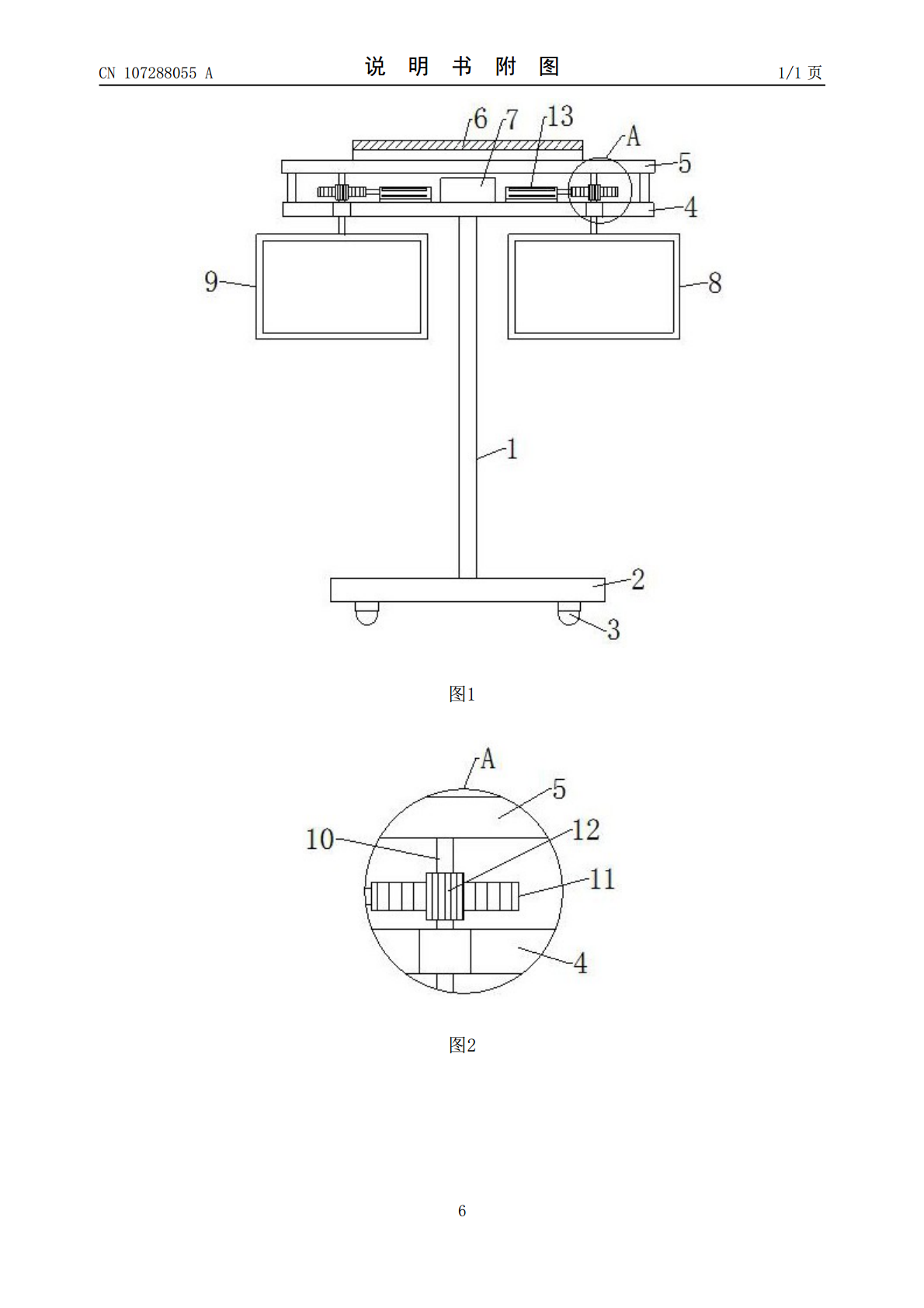

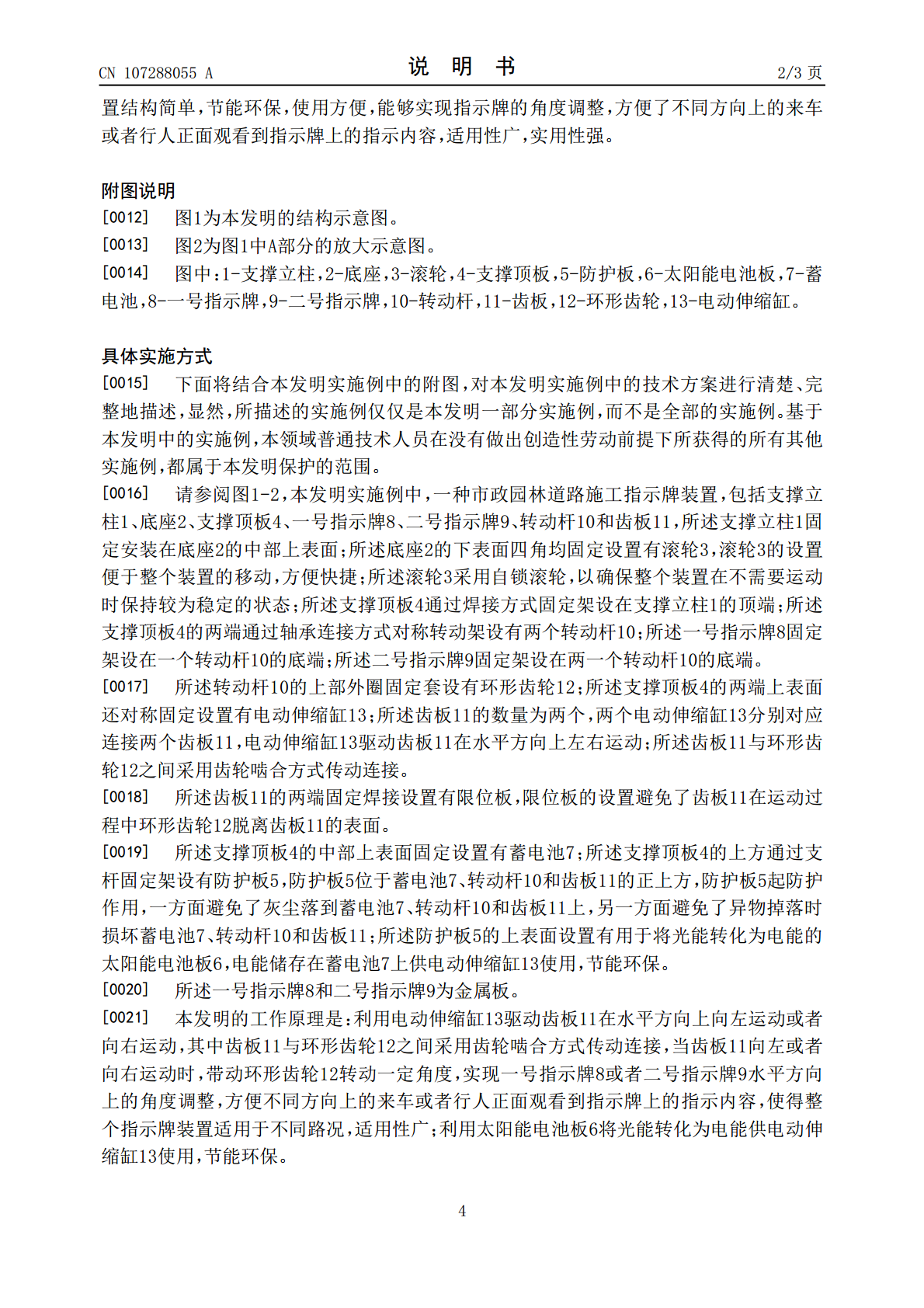

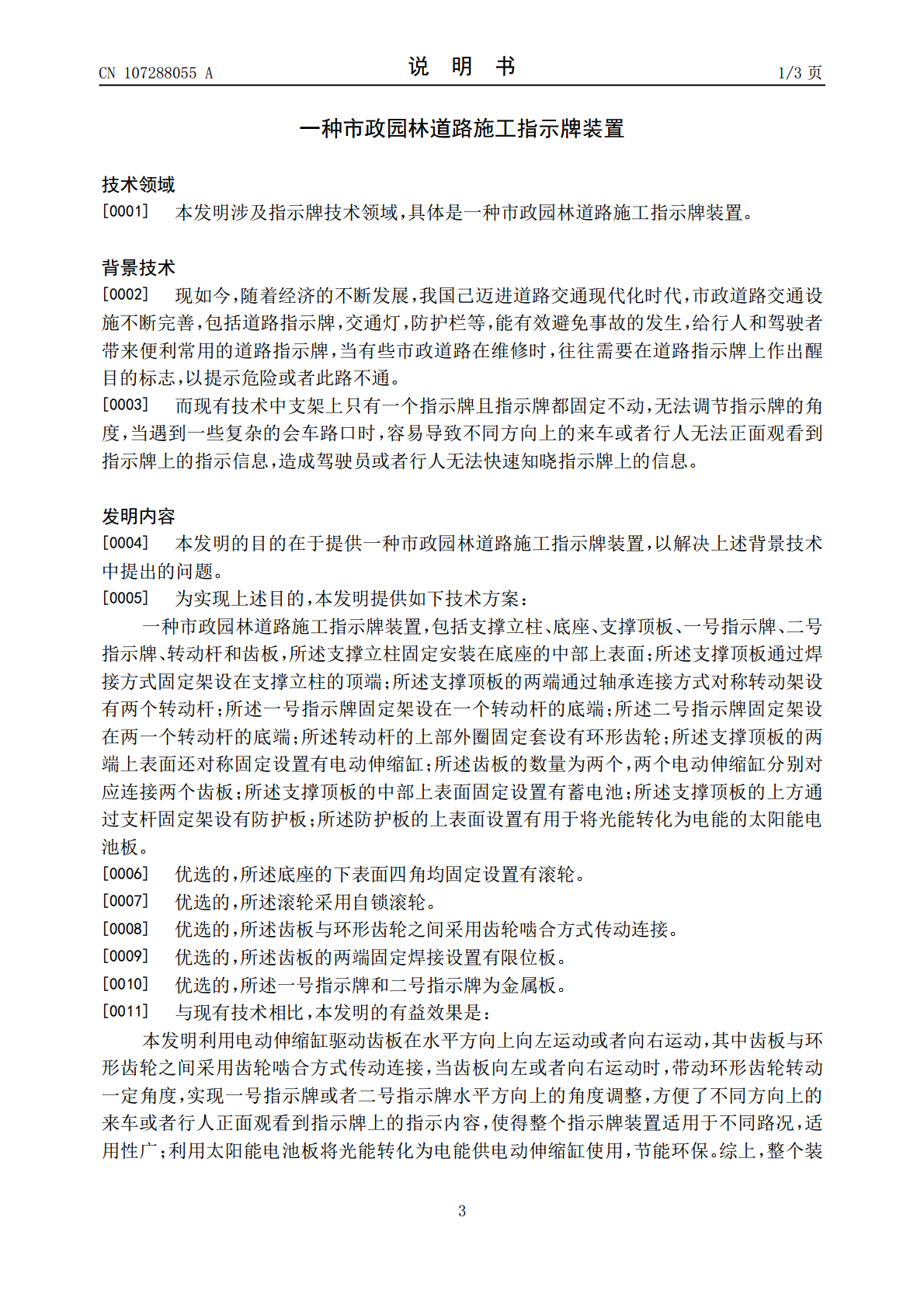

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107288055A(43)申请公布日2017.10.24(21)申请号201710558765.0(22)申请日2017.07.11(71)申请人王健地址323913浙江省丽水市青田县章村乡吴村169号(72)发明人王健(51)Int.Cl.E01F9/65(2016.01)权利要求书1页说明书3页附图1页(54)发明名称一种市政园林道路施工指示牌装置(57)摘要本发明公开了一种市政园林道路施工指示牌装置，包括支撑立柱、底座、支撑顶板、一号指示牌、二号指示牌、转动杆和齿板，支撑顶板的两端通过轴承连接方式对称转动架设有两个转动杆，一号指示牌固定架设在一个转动杆的底端，二号指示牌固定架设在两一个转动杆的底端，转动杆的上部外圈固定套设有环形齿轮，支撑顶板的两端上表面还对称固定设置有电动伸缩缸，齿板的数量为两个，两个电动伸缩缸分别对应连接两个齿板。本发明结构简单，节能环保，使用方便，能够实现指示牌的角度调整，方便了不同方向上的来车或者行人正面观看到指示牌上的指示内容，适用性广，实用性强。CN107288055ACN107288055A权利要求书1/1页1.一种市政园林道路施工指示牌装置，包括支撑立柱（1）、底座（2）、支撑顶板（4）、一号指示牌（8）、二号指示牌（9）、转动杆（10）和齿板（11），其特征是，所述支撑立柱（1）固定安装在底座（2）的中部上表面，所述支撑顶板（4）通过焊接方式固定架设在支撑立柱（1）的顶端，所述支撑顶板（4）的两端通过轴承连接方式对称转动架设有两个转动杆（10），所述一号指示牌（8）固定架设在一个转动杆（10）的底端，所述二号指示牌（9）固定架设在两一个转动杆（10）的底端，所述转动杆（10）的上部外圈固定套设有环形齿轮（12），所述支撑顶板（4）的两端上表面还对称固定设置有电动伸缩缸（13），所述齿板（11）的数量为两个，两个电动伸缩缸（13）分别对应连接两个齿板（11），所述支撑顶板（4）的中部上表面固定设置有蓄电池（7），所述支撑顶板（4）的上方通过支杆固定架设有防护板（5），所述防护板（5）的上表面设置有用于将光能转化为电能的太阳能电池板（6）。2.根据权利要求1所述的一种市政园林道路施工指示牌装置，其特征是，所述底座（2）的下表面四角均固定设置有滚轮（3）。3.根据权利要求1或2所述的一种市政园林道路施工指示牌装置，其特征是，所述滚轮（3）采用自锁滚轮。4.根据权利要求1所述的一种市政园林道路施工指示牌装置，其特征是，所述齿板（11）与环形齿轮（12）之间采用齿轮啮合方式传动连接。5.根据权利要求1所述的一种市政园林道路施工指示牌装置，其特征是，所述齿板（11）的两端固定焊接设置有限位板。6.根据权利要求1所述的一种市政园林道路施工指示牌装置，其特征是，所述一号指示牌（8）和二号指示牌（9）为金属板。2CN107288055A说明书1/3页一种市政园林道路施工指示牌装置技术领域[0001]本发明涉及指示牌技术领域，具体是一种市政园林道路施工指示牌装置。背景技术[0002]现如今，随着经济的不断发展，我国己迈进道路交通现代化时代，市政道路交通设施不断完善，包括道路指示牌，交通灯，防护栏等，能有效避免事故的发生，给行人和驾驶者带来便利常用的道路指示牌，当有些市政道路在维修时，往往需要在道路指示牌上作出醒目的标志，以提示危险或者此路不通。[0003]而现有技术中支架上只有一个指示牌且指示牌都固定不动，无法调节指示牌的角度，当遇到一些复杂的会车路口时，容易导致不同方向上的来车或者行人无法正面观看到指示牌上的指示信息，造成驾驶员或者行人无法快速知晓指示牌上的信息。发明内容[0004]本发明的目的在于提供一种市政园林道路施工指示牌装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种市政园林道路施工指示牌装置，包括支撑立柱、底座、支撑顶板、一号指示牌、二号指示牌、转动杆和齿板，所述支撑立柱固定安装在底座的中部上表面；所述支撑顶板通过焊接方式固定架设在支撑立柱的顶端；所述支撑顶板的两端通过轴承连接方式对称转动架设有两个转动杆；所述一号指示牌固定架设在一个转动杆的底端；所述二号指示牌固定架设在两一个转动杆的底端；所述转动杆的上部外圈固定套设有环形齿轮；所述支撑顶板的两端上表面还对称固定设置有电动伸缩缸；所述齿板的数量为两个，两个电动伸缩缸分别对应连接两个齿板；所述支撑顶板的中部上表面固定设置有蓄电池；所述支撑顶板的上方通过支杆固定架设有防护板；所述防护板的上表面设置有用于将光能转化为电能的太阳能电池板。[0006]优选的，所述底座的下表面四角均固定设置有滚轮。[0007]优选的，所述滚轮采用自
