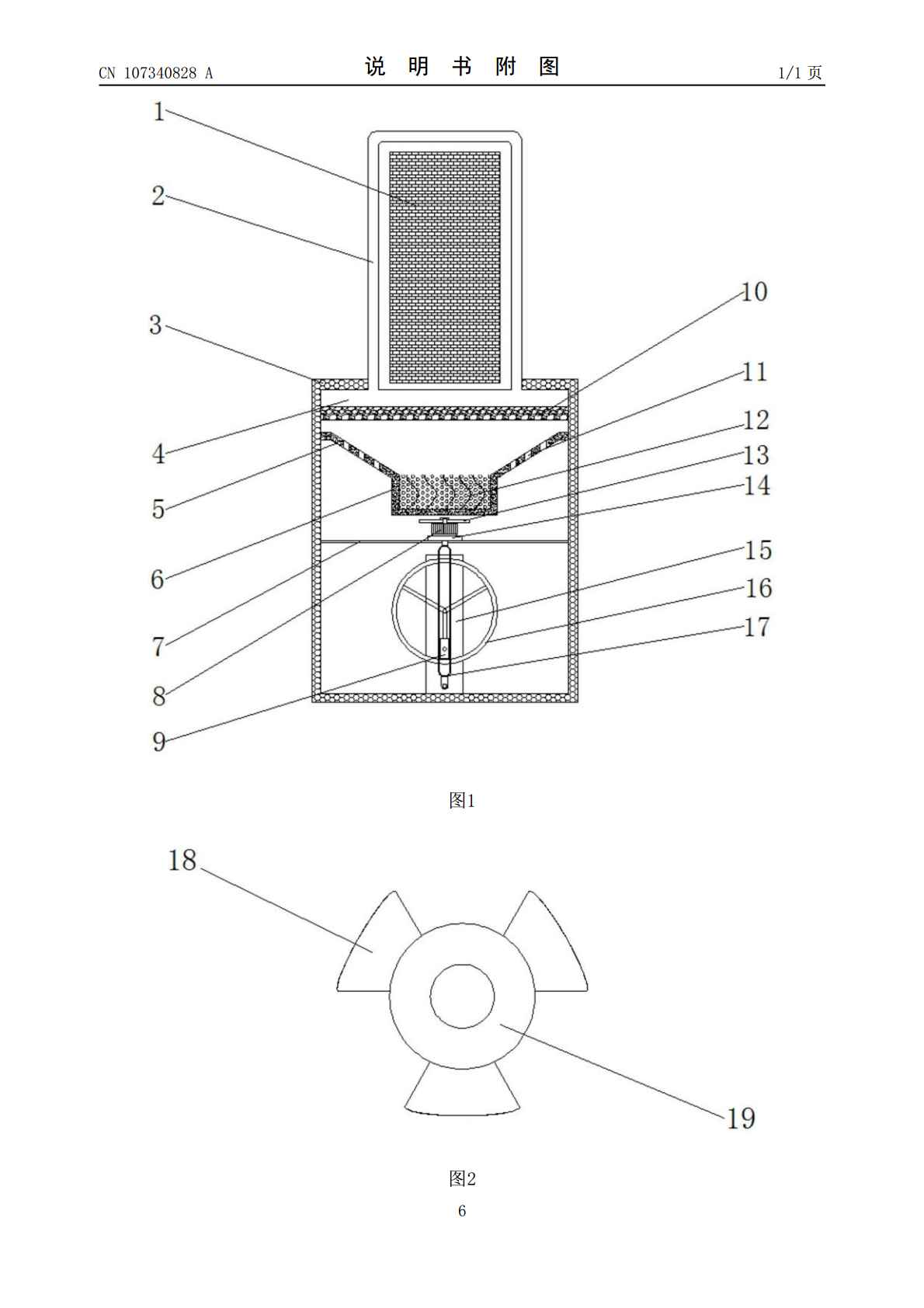

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107340828A(43)申请公布日2017.11.10(21)申请号201710765031.X(22)申请日2017.08.30(71)申请人深圳智慧前线科技有限公司地址518000广东省深圳市罗湖区南湖街道嘉宾路（23号大院）4025号航运综合楼1栋七层B038(72)发明人徐海娟周平娇(74)专利代理机构深圳市舜立知识产权代理事务所(普通合伙)44335代理人李亚萍(51)Int.Cl.G06F1/18(2006.01)G06F1/20(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种易散热主机箱(57)摘要本发明公开了一种易散热主机箱，包括主机、除湿装置、通孔、套杆、扇叶和转轴，发动转动轮输出端的电动机，带动转动轮转动，第一移动块做圆周运动，从而带动套杆来回摆动，第二移动块在横杆滑槽内部滑动，带动风扇移动，发动转动电机，风扇开始运转，冰水内部的冷气，通过风扇风力，向除湿装置移动，除去湿气，成了凉风，凉风在箱外壳内部流动，箱外壳侧壁上设有通风孔，能够为主机降温，主机下底面设有一层防水隔膜，冷风遇热会成水，防止冷凝水进入，该发明通过风扇移动，能够让风从通孔进入到空腔的内部，风能和水能相结合，进一步使散热效果明显，提高计算机主机运行速率，使计算机主机能够正常使用。CN107340828ACN107340828A权利要求书1/1页1.一种易散热主机箱，包括主机(1)、箱外壳(2)、底座(3)、空腔(4)、连接板(5)、水箱(6)、固定杆(7)、转动电机(8)、第一滑动块(9)、除湿装置(10)、通孔(11)、冰水(12)、风扇(13)、第二滑动块(14)、竖板(15)、转动轮(16)、套杆(17)、扇叶(18)和转轴(19)，其特征在于，所述主机(1)的外表面设有箱外壳(2)，所述箱外壳(2)的下端连接底座(3)，所述底座(3)内部靠近上表面设有空腔(4)，且空腔(4)与箱外壳(2)的内部是连通着，所述空腔(4)的下端设有除湿装置(10)，除湿装置(10)的下端设有水箱(6)，水箱(6)内部设有冰水(12)，水箱(6)的两端连接有连接板(5)，连接板(5)的另一端固定在底座(3)侧面上，连接板(5)上设有若干通孔(11)，所述水箱(6)下端设有固定杆(7)，固定杆(7)的下端设有竖板(15)和转动轮(16)，转动轮(16)固定在竖板(15)的侧面上，转动轮(16)内部设有三个呈三角形分布的连接杆，其中连接杆侧面连接第一滑动块(9)，所述竖板(15)的一侧面设有套杆(17)，套杆(17)的内部与第一滑动块(9)相匹配的凹槽，套杆(17)的一端固定在竖板(15)上，另一端连接有第二滑动块(14)，所述固定杆(7)的内部设有与第二滑动块(14)相匹配的滑槽所述第二滑动块(14)的上端设有风扇(13)，风扇(13)的下端设有转动电机(8)，转动电机(8)固定在第二滑动块(14)的上表面，所述风扇内部设有转轴(19)，转轴(19)的外表面连接有若干扇叶(18)，转轴(19)连接转动电机(8)的输出端。2.根据权利要求1所述的易散热主机箱，其特征在于，所述箱外壳(2)靠近主机(1)的一面设有若干通风孔。3.根据权利要求1所述的易散热主机箱，其特征在于，所述转动轮(16)的一端连接有电动机输出端。4.根据权利要求1所述的易散热主机箱，其特征在于，所述套杆(17)的两端设有转动杆，转动杆通过螺钉转动连接在竖板(15)的一侧面。5.根据权利要求1所述的易散热主机箱，其特征在于，所述除湿装置(10)的内部设有两层滤网，两侧滤网之间填充有活性炭。2CN107340828A说明书1/3页一种易散热主机箱技术领域[0001]本发明涉及主机箱领域，尤其是涉及一种易散热主机箱。背景技术[0002]指计算机硬件系统中用于放置主板及其他主要部件的容器，通常包括CPU、内存、硬盘、光驱、电源、以及其他输入输出控制器和接口，如USB控制器、显卡、网卡、声卡等等，位于主机箱内的通常称为内设，而位于主机箱之外的通常称为外设(如显示器、键盘、鼠标、外接硬盘、外接光驱等)，主机内设主要部件不易温度过高，现有散热装置放置在计算机内部占有太多空间，长时间使用灰尘进入，散热效果差。发明内容[0003]本发明为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。[0004]一种易散热主机箱，包括主机、箱外壳、底座、空腔、连接板、水箱、固定杆、转动电机、第一滑动块、除湿装置、通孔、冰水、风扇、第二滑动块、竖板、转动轮、套杆、扇叶和转轴，所述主机的外表面设有箱外壳，所述箱外壳的下端连接底座，所述底座内部靠近上表面设有空腔，且空腔与箱外壳的内部是连通着，所述空腔的下端设有除湿装置，
