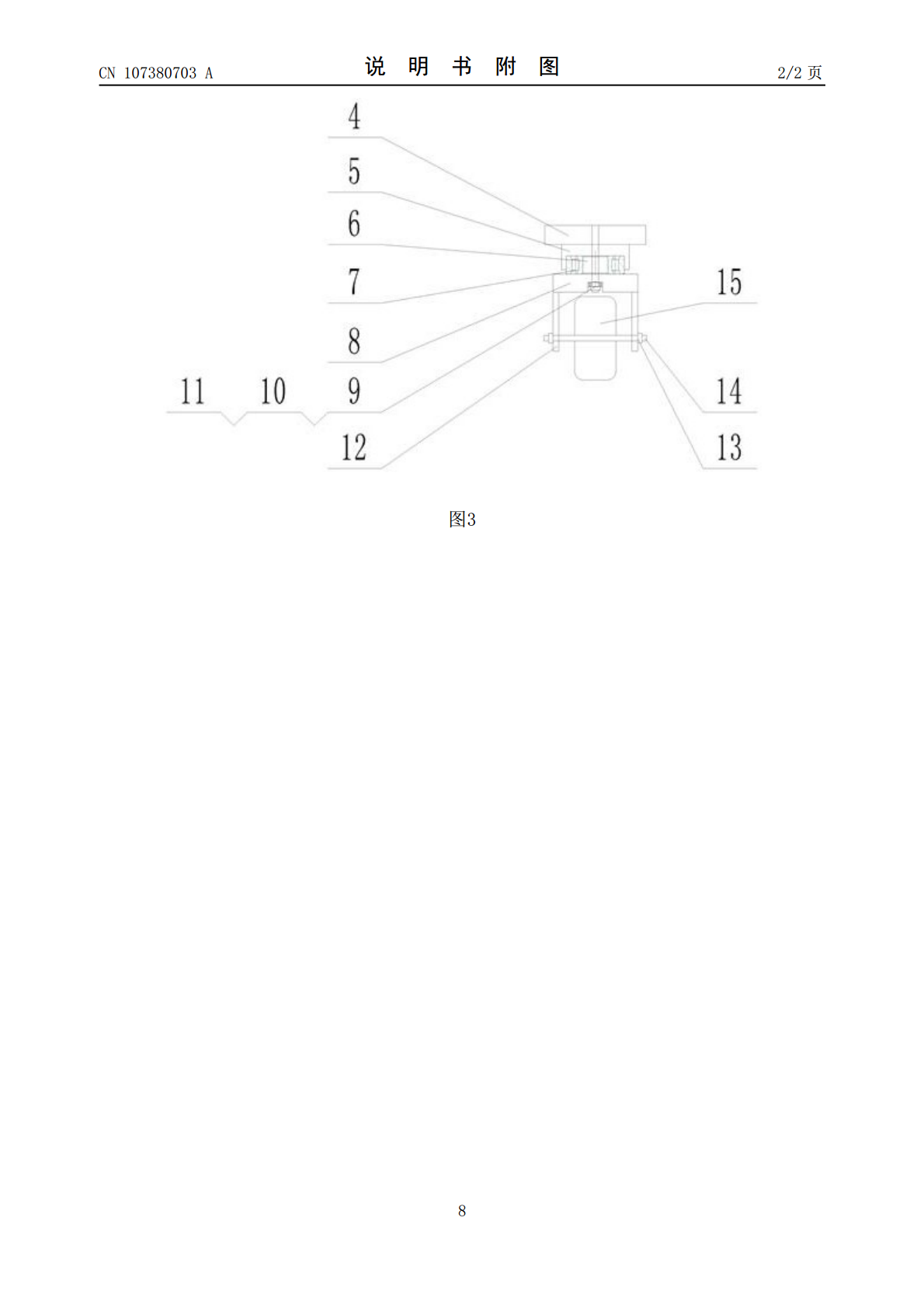

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107380703A(43)申请公布日2017.11.24(21)申请号201710574244.4(22)申请日2017.07.14(71)申请人陕西舜洋电子科技有限公司地址710075陕西省西安市高新区高新三路2号海佳云顶商住楼30604室(72)发明人冯安林侯树军徐建才(51)Int.Cl.B65D61/00(2006.01)B65D85/68(2006.01)权利要求书2页说明书3页附图2页(54)发明名称一种新型简易物流单车固定架(57)摘要本发明公开了一种新型简易物流单车固定架，包括底架，所述底架是由四个角钢固定连接成的框架和与框架上下表面固定连接的两个菱形花纹板共同构成，所述框架下方设有万向轮装置，所述底架上表面上设有扶手装置，所述底架上表面左右两侧设有单车固定装置，本发明的有益效果是，结构简单，实用性强。CN107380703ACN107380703A权利要求书1/2页1.一种新型简易物流单车固定架，包括底架（1），其特征在于，所述底架（1）是由四个角钢固定连接成的框架（2）和与框架上下表面固定连接的两个菱形花纹板（3）共同构成，所述框架下方设有万向轮装置，所述万向轮装置由与底架（1）下表面固定连接的万向轮底板（4）、位于万向轮底板（4）下方中心处的轴承座（5）、位于轴承座（5）内的阶梯孔（6）、固定安装在阶梯孔（6）上的推力轴承（7）、位于推力轴承（7）下方与推力轴承（7）固定连接的转动板（8）、开在转动板（8）中心处的安装孔（9）、固定安装在安装孔（9）内的向心轴承（10）、固定连接在万向轮底板（4）和转动板（8）之间且插装在向心轴承（10）内的螺杆（11）、位于转动板（8）下方与转动板（/）固定连接的脚轮架（12）、开在脚轮架（12）上端位置上的脚轮孔（13）、插装在脚轮孔（13）上的脚轮轴（14）和与固定安装在脚轮轴（14）中心处的脚轮（15）共同构成，所述底架（1）上表面上设有扶手装置，所述底架（1）上表面左右两侧设有单车固定装置，所述单车固定装置由固定安装在底架（1）上表面前后两端的两个固定铁片（16）、位于两个固定铁片（16）中心处与两个固定铁片（16）分别固定连接的固定轴（17）、位于固定轴（17）上且缠绕在固定轴（17）上的两个固定弹簧（18）、固定弹簧（18）的一端与固定铁片（16）固定连接、位于固定轴（17）中间位置与固定轴（17）固定连接的转动轴承（19）、固定轴承（19）与两个固定弹簧（18）的另一端固定连接、与固定轴承（19）固定连接的固定竖框（20）、位于固定竖框（20）下端与两个固定竖框（20）固定连接的下固定横框（21）、位于固定竖框（20）另一端与固定竖框（20）固定连接的固定横框（22）和位于固定横框（22）下侧与固定横框（22）固定连接的均匀分布在固定横框（22）上的单车固定框（23）共同构成，所述单车固定框（23）由两端分别固定安装在固定横框（22）和下固定横框（21）上的一组圆钢（24）和固定安装在圆钢（24）上下两端的两个可移动调节固定块（25）共同构成，所述固定横框（22）两端上设置了弹性拉杆装置，所述弹性拉杆装置是由固定安装在固定横框（22）上的套圈（26）、与套圈（26）固定连接的挂钩（27）、位于挂钩尾端与挂钩（27）固定连接的不锈钢线绳（28）、与不锈钢线绳（28）固定连接的弹簧（29）、位于弹簧（29）外侧包裹住弹簧圆形套筒（30）、位于圆形套筒（30）两端的套筒顶盖（31）和设在套筒顶盖（31）中心处的小圆孔（32）共同构成。2.根据权利要求1所述的一种新型简易物流单车固定架，其特征在于，所述扶手装置由固定安装在底架（1）后端左右两侧的两个圆形套圈（33）、套装在两个圆形套圈（33）内的两个圆形支管（34）、与两个圆形支管（34）固定连接的扶手横管（35）共同构成。3.根据权利要求2所述的一种新型简易物流单车固定架，其特征在于，所述圆形套圈（33）与圆形支管（34）上分别设置有螺栓孔（36），圆形套圈（33）与圆形支管（34）通过螺栓（37）固定连接。4.根据权利要求1所述的一种新型简易物流单车固定架，其特征在于，所述万向轮装置上设有固定安装在脚轮（15）轮毂上的刹车装置（38）。5.根据权利要求1所述的一种新型简易物流单车固定架，其特征在于，所述单车固定装置中的固定竖框（20）、固定横框（22）、下固定横框（21）均由20#钢管构成。6.根据权利要求1所述的一种新型简易物流单车固定架，其特征在于，所述可移动调节固定块（25）由固定安装在圆钢（24）前后两侧的固定块（39）、开在固定块（39）中间的调节孔（40）、固定安装在调节孔（40）上的调节螺栓（41）和与调节螺栓（41
