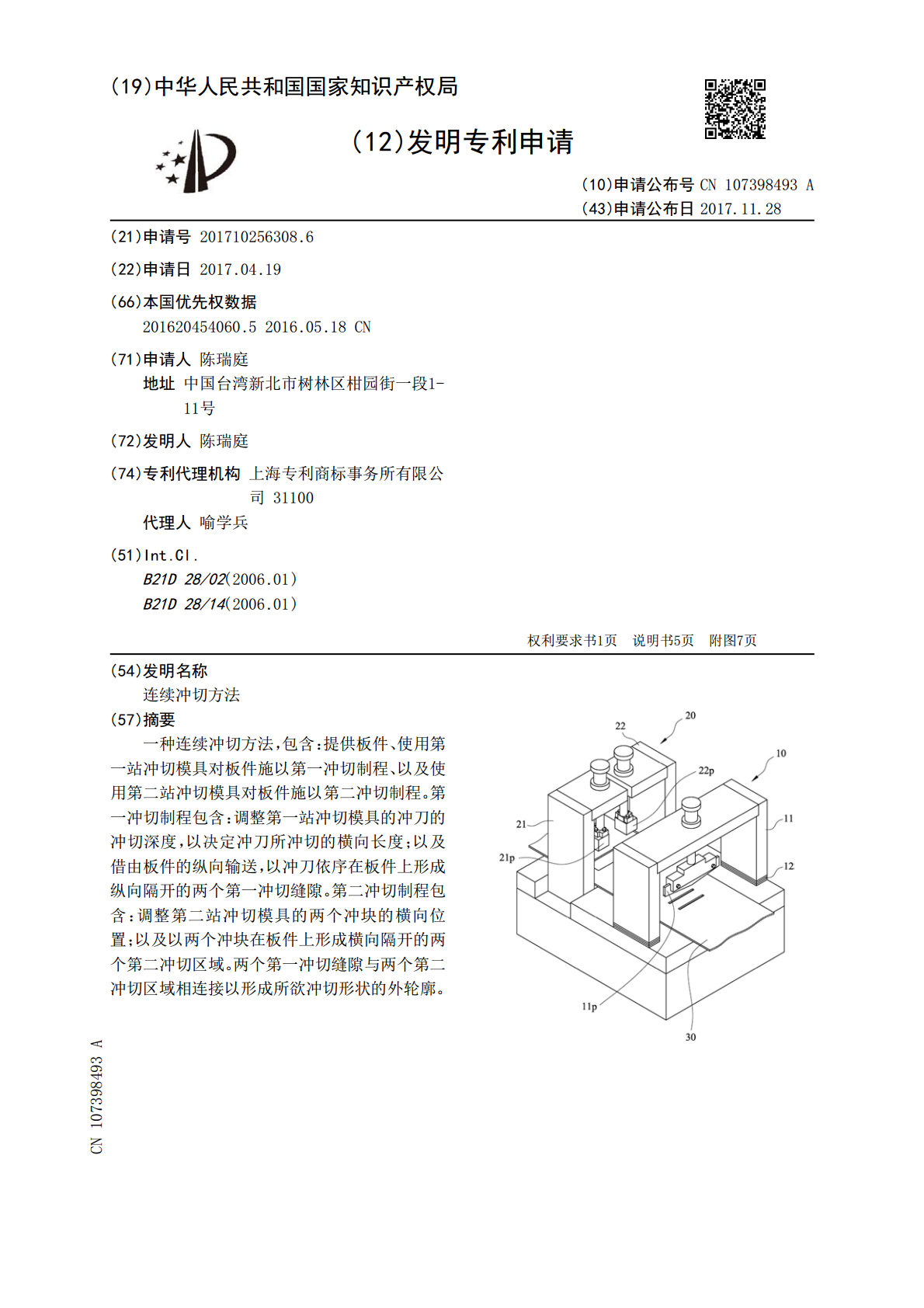

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107398493A(43)申请公布日2017.11.28(21)申请号201710256308.6(22)申请日2017.04.19(66)本国优先权数据201620454060.52016.05.18CN(71)申请人陈瑞庭地址中国台湾新北市树林区柑园街一段1-11号(72)发明人陈瑞庭(74)专利代理机构上海专利商标事务所有限公司31100代理人喻学兵(51)Int.Cl.B21D28/02(2006.01)B21D28/14(2006.01)权利要求书1页说明书5页附图7页(54)发明名称连续冲切方法(57)摘要一种连续冲切方法，包含：提供板件、使用第一站冲切模具对板件施以第一冲切制程、以及使用第二站冲切模具对板件施以第二冲切制程。第一冲切制程包含：调整第一站冲切模具的冲刀的冲切深度，以决定冲刀所冲切的横向长度；以及借由板件的纵向输送，以冲刀依序在板件上形成纵向隔开的两个第一冲切缝隙。第二冲切制程包含：调整第二站冲切模具的两个冲块的横向位置；以及以两个冲块在板件上形成横向隔开的两个第二冲切区域。两个第一冲切缝隙与两个第二冲切区域相连接以形成所欲冲切形状的外轮廓。CN107398493ACN107398493A权利要求书1/1页1.一种连续冲切方法，包含：提供板件，该板件具有纵向方向及横向方向，该板件在该纵向方向被输送；使用第一站冲切模具对该板件施以第一冲切制程，该第一站冲切模具包括冲刀，该第一冲切制程包含：调整该冲刀的冲切深度，以决定该冲刀所冲切的横向长度，及借由该板件的纵向输送，以该冲刀依序在该板件上形成纵向隔开的两个第一冲切缝隙；及使用第二站冲切模具对该板件施以第二冲切制程，该第二站冲切模具包括两个冲块，该第二冲切制程包含：调整该两个冲块的横向位置，及以该两个冲块在该板件上形成横向隔开的两个第二冲切区域，其中该两个第一冲切缝隙与该两个第二冲切区域相连接以形成所欲冲切形状的外轮廓。2.如权利要求1所述的连续冲切方法，其特征在于，该第一站冲切模具的该冲刀沿远离该板件的方向上具有横向渐长的冲切外形。3.如权利要求2所述的连续冲切方法，其特征在于，该第一站冲切模具的该冲刀在中央处形成具有给定角度的尖端。4.如权利要求2所述的连续冲切方法，其特征在于，该冲刀的该冲切深度的调整对应于该两个冲块的该横向位置的调整，使得该两个第一冲切缝隙能与该两个第二冲切区域连接。5.如权利要求2所述的连续冲切方法，其特征在于，先使用该第一站冲切模具对该板件施以该第一冲切制程，然后再使用该第二站冲切模具对该板件施以该第二冲切制程。6.如权利要求2所述的连续冲切方法，其特征在于，先使用该第二站冲切模具对该板件施以该第二冲切制程，然后再使用该第一站冲切模具对该板件施以该第一冲切制程。7.一种连续冲切设备，包含：第一站冲切模具，其包括冲刀，以在板件上形成纵向分隔的两个第一冲切缝隙，该冲刀沿远离该板件的方向上具有横向渐长的冲切外形，该冲刀的冲切深度被调整以决定该两个冲切缝隙的横向长度；及第二站冲切模具，其包括两个冲块，以在该板件上形成横向分隔的两个第二冲切区域，该两个冲块的横向位置被调整以决定该两个第二冲切区域的横向距离，其中该两个第一冲切缝隙及该两个第二冲切区域相连接以形成所欲冲切形状的外轮廓。2CN107398493A说明书1/5页连续冲切方法【技术领域】[0001]本发明涉及一种连续冲切方法，尤其是关于一种可基于冲切形状大小而进行调整的连续冲切方法。本发明亦涉及进行上述连续冲切方法的连续冲切设备。【背景技术】[0002]板金件的诸多加工方式中的一者为冲切加工。板金件上的单一冲切形状可由一次冲切或多站式连续冲切而成。为了达到所欲的冲切形状，无论是单一次冲切或多站式连续冲切，单一次冲切中的一个冲块或多站式连续冲切中的数个冲块必须符合各种冲切形状的大小。在这种情形下，必须准备具有各种尺寸的冲块的冲切模具，并在需要时进行更换，这大大地增加了模具成本、作业时间、及人力。此外，对于给定尺寸的冲切形状而言，必须使用大小符合该给定尺寸的一个冲块或数个冲块，这亦增加冲块材料的使用量。[0003]已知的单一次冲切模具的示意图如图1(A)所示，主要由冲切缸基座1、冲块固定座2、安装于冲块固定座2的冲块3、下冲模座4所组成。冲切模具设置于机台平面5上，且冲切模具的冲切缸基座1上方设有汽缸6以提供冲切的动力来源。在进行冲切加工时，冲块3对板材7进行冲切，以得到所欲的冲切形状。在此具有不同长度的类似冲切形状的案例中，须针对所欲的类似冲切形状各别准备相应的冲切模具，尤其是有不同形状、大小的冲块3、3'，如图1(B)、(C)中所示。[0004]新型专利TWM5190205揭示多站式的连续冲压模具总成。惟
