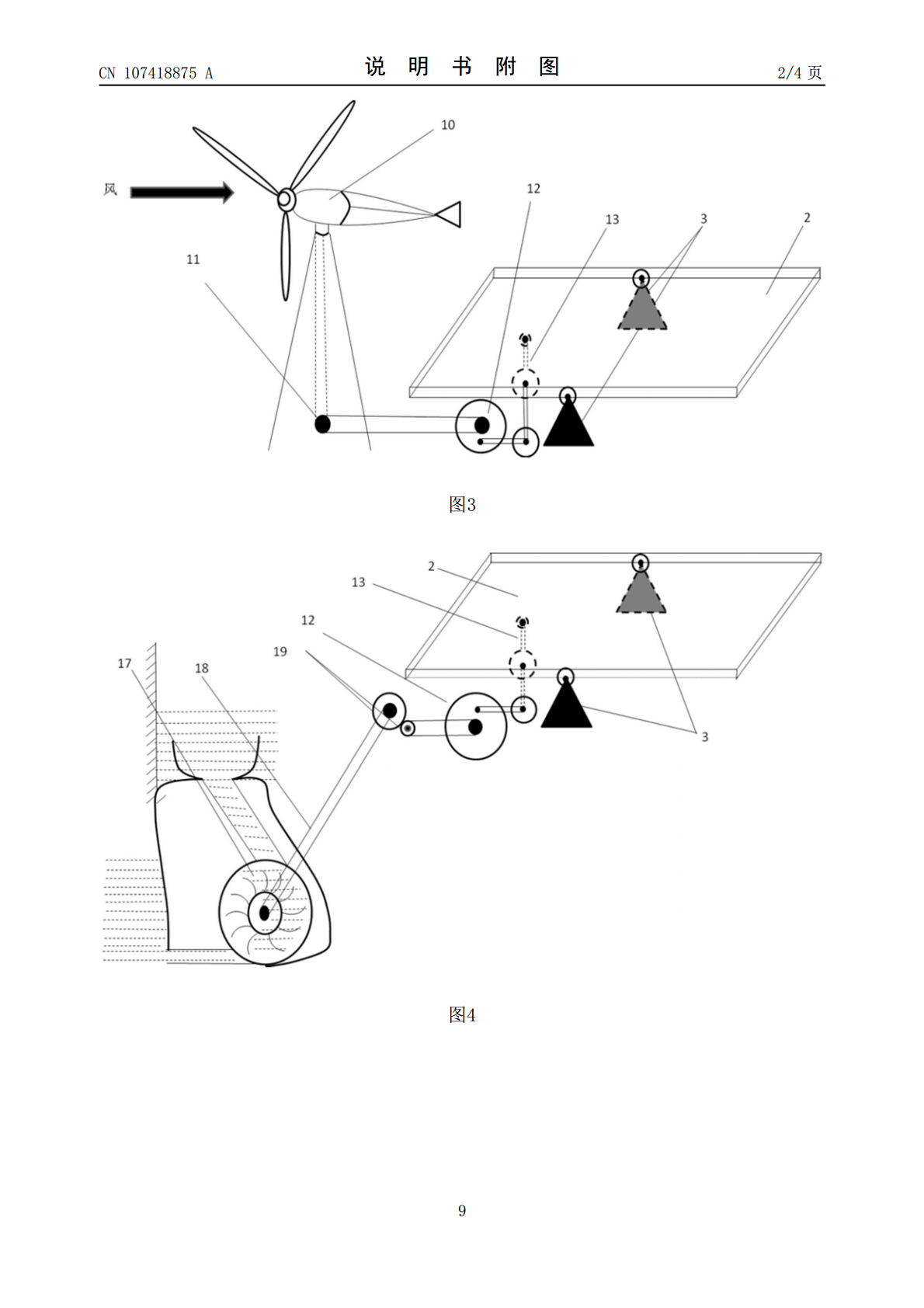

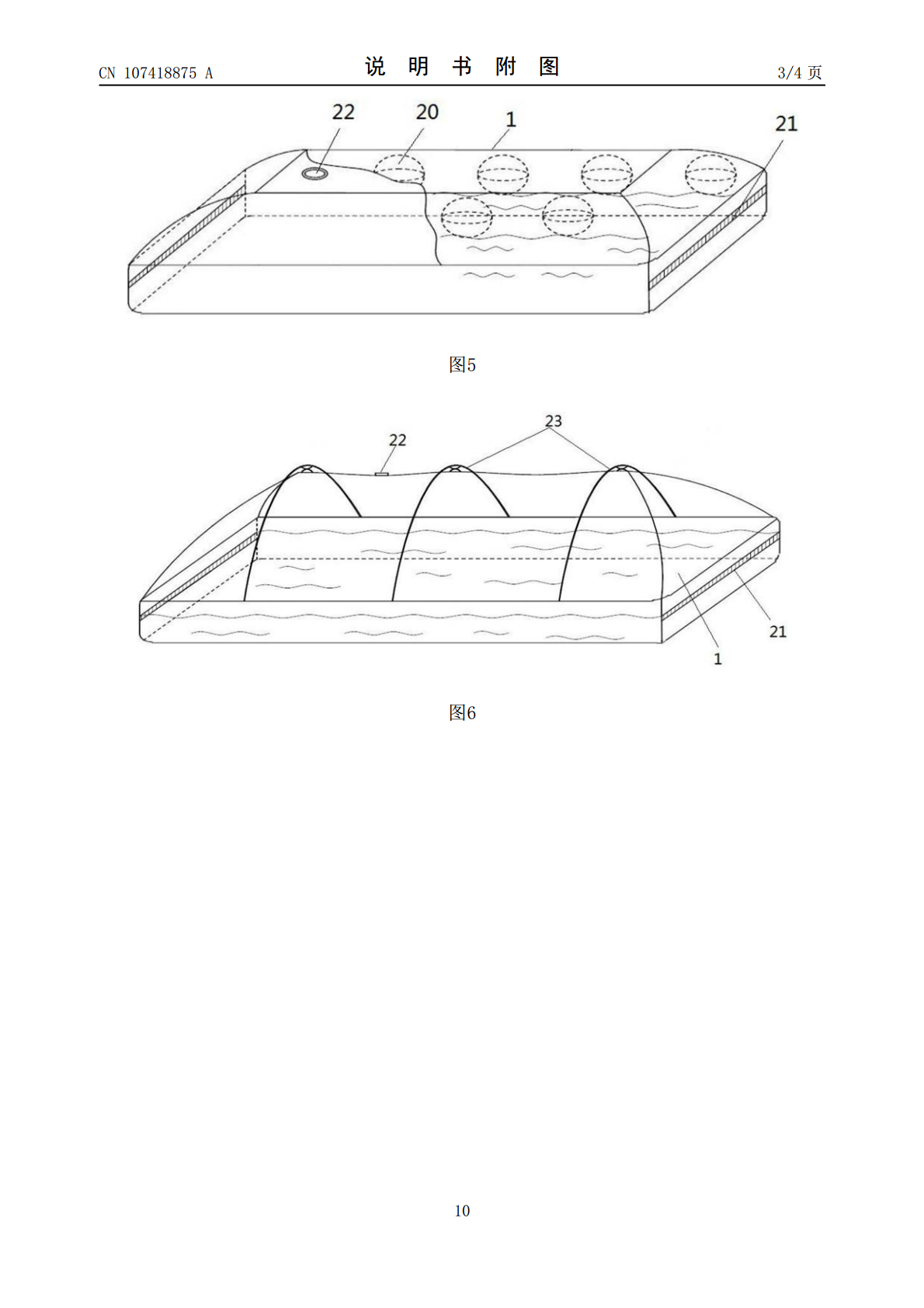

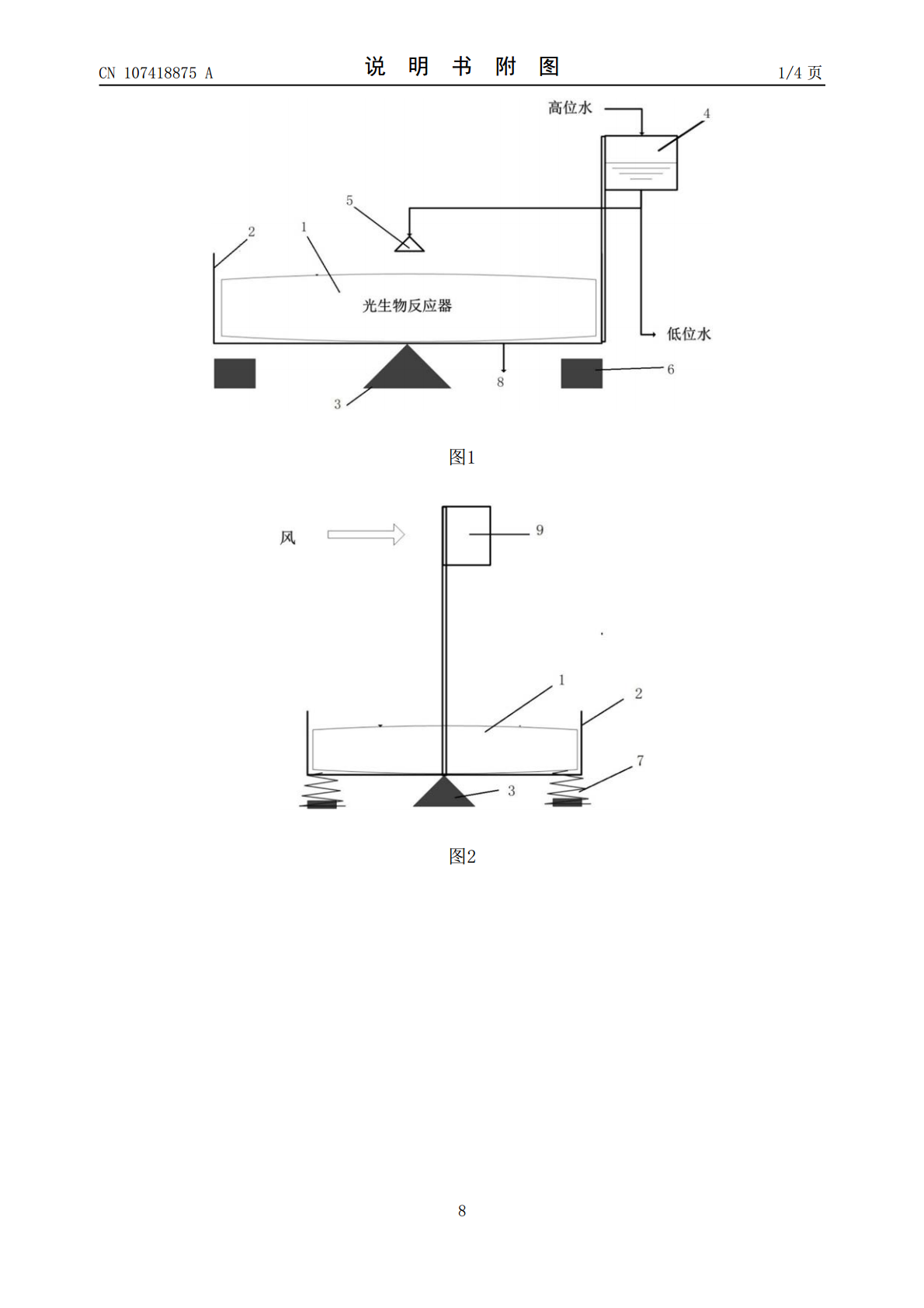

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107418875A(43)申请公布日2017.12.01(21)申请号201710697710.8(22)申请日2017.08.15(71)申请人大连理工大学地址116024辽宁省大连市高新园区凌工路2号(72)发明人迟占有朱贺朱陈霸李永海(74)专利代理机构大连东方专利代理有限责任公司21212代理人刘慧娟李馨(51)Int.Cl.C12M1/00(2006.01)C12M1/04(2006.01)C12R1/89(2006.01)权利要求书1页说明书5页附图4页(54)发明名称微藻培养用摇动平台及微藻培养方法(57)摘要本发明公开了微藻培养用的水驱动或风帆驱动的摇动平台及微藻培养方法。所述微藻培养培养包括可容纳培养液和微藻的光生物反应器；所述摇动平台可以通过水力，利用落水箱或水轮机装置产生摇动平台的往复运动实现反应器中混合，也可以通过风力，利用风帆或风轮机实现摇动平台的往复运动，实现混合。利用本发明公开的装置和方法培养微藻，可以降低微藻培养中的电力消耗，从而降低成本。而且，利用本装置培养微藻，可以使用结构简单、价格低廉的塑料袋作为简单的光生物反应器，这可以进一步降低微藻培养过程中的生产成本。CN107418875ACN107418875A权利要求书1/1页1.微藻培养用摇动平台，其特征在于：具有可承载光生物反应器的、且由水力或风力驱动的摇动平台，以实现光生物反应器中的液体混合。2.根据权利要求1所述的摇动平台，其特征在于：所述摇动平台为平板式托台；其下方装有支撑摇动平台摇动的底座支架，在所述摇动平台的两端，其下方还分别设置有可调节摇动平台摇晃幅度的垫脚支架。3.根据权利要求2所述的摇动平台，其特征在于：所述水力驱动的摇动平台还具有下述结构：所述底座支架的支点位于摇动平台非中心位置，以使得摇动平台两侧的力矩不等；摇动平台相对力矩短的一侧，设置有能自动储水和放水的水箱，通过水箱中水量的自动增减，实现驱动摇动平台的往复运动。4.根据权利要求3所述的摇动平台，其特征在于：所述水箱的供水系统为外部具有高水位的水源；所述水箱内部设置有水位达到一定高度后能自动放水的阀门装置；所述水箱的进水口具有能够调节水流量的阀门，通过控制此阀门控制水充满水箱的速度，从而可以调节摇动平台的摇动频率或周期；水箱的排水口还设置有通至光生物反应器上方的喷淋装置。5.根据权利要求2所述的摇动平台，其特征在于：所述风力驱动的摇动平台还具有下述结构：所述底座支架的支点位于摇动平台中心位置，以使得摇动平台两侧的力矩相等；摇动平台中间设置有风帆装置，通过风帆装置受风向及风力的影响，实现驱动摇动平台的往复运动。6.根据权利要求1所述的摇动平台，其特征在于：所述的光生物反应器，是由玻璃、有机玻璃、硬质塑料或柔性塑料薄膜制成的封闭式光生物反应器。7.根据权利要求6所述的摇动平台，其特征在于：所述塑料薄膜制成的封闭式光生物反应器采取通气的方式，在塑料薄膜上部空间形成一个顶空，避免塑料薄膜上表面覆盖在其内部微藻养殖的水面上，所通气体中二氧化碳浓度可以调节。8.根据权利要求1所述的摇动平台，其特征在于：所述光生物反应器外侧壁与承载它的摇动平台之间，以拉链结构、纽扣结构、粘扣带结构或磁铁吸附方式固定。9.根据权利要求1所述的摇动平台，其特征在于：所述摇动平台上部还具有拱形横梁结构；将光生物反应器顶部悬挂于摇动平台的横梁上。10.根据权利要求1所述的摇动平台，在所述光生物反应器顶部内侧壁设置有若干空泡结构，通过该空泡结构的浮力，将反应器顶部与反应器中微藻培养的液面分开，形成气体容置腔。11.根据权利要求1所述的摇动平台，其特征在于：由风轮机或水轮机通过机械传动装置驱动摇动平台振荡运动；所述的风轮机和机械传动装置，一端为风轮机，通过可调节摇晃幅度的摆动杆的机械传动，实现摇动平台的振荡运动；所述的水轮机和机械传动装置，一端为水轮机，通过可调节摇晃幅度的摆动杆的机械传动，实现摇动平台的振荡运动。2CN107418875A说明书1/5页微藻培养用摇动平台及微藻培养方法技术领域[0001]本发明涉及微藻生物技术领域，具体涉及微藻培养用摇动平台及微藻培养方法。背景技术[0002]微藻能有效利用太阳能，将水、二氧化碳和无机盐转化为生物质。微藻在医药工业、食品工业、动物饲料、生物能源等领域都有着重要的应用。微藻富含蛋白质、脂肪、糖以及氨基酸、高不饱和脂肪酸等多种生物活性物质。[0003]微藻培养系统可以分为开放池与封闭光生物反应器两大类，开放池系统包括圆池、方池或跑道池等，具有生产成本低的优点，但同时具有产率低、易污染、生产不稳定等缺陷。相比较而言，封闭式光生物反应器条件可控、不易受污染、体系稳定，易实现高密度养殖。但是
