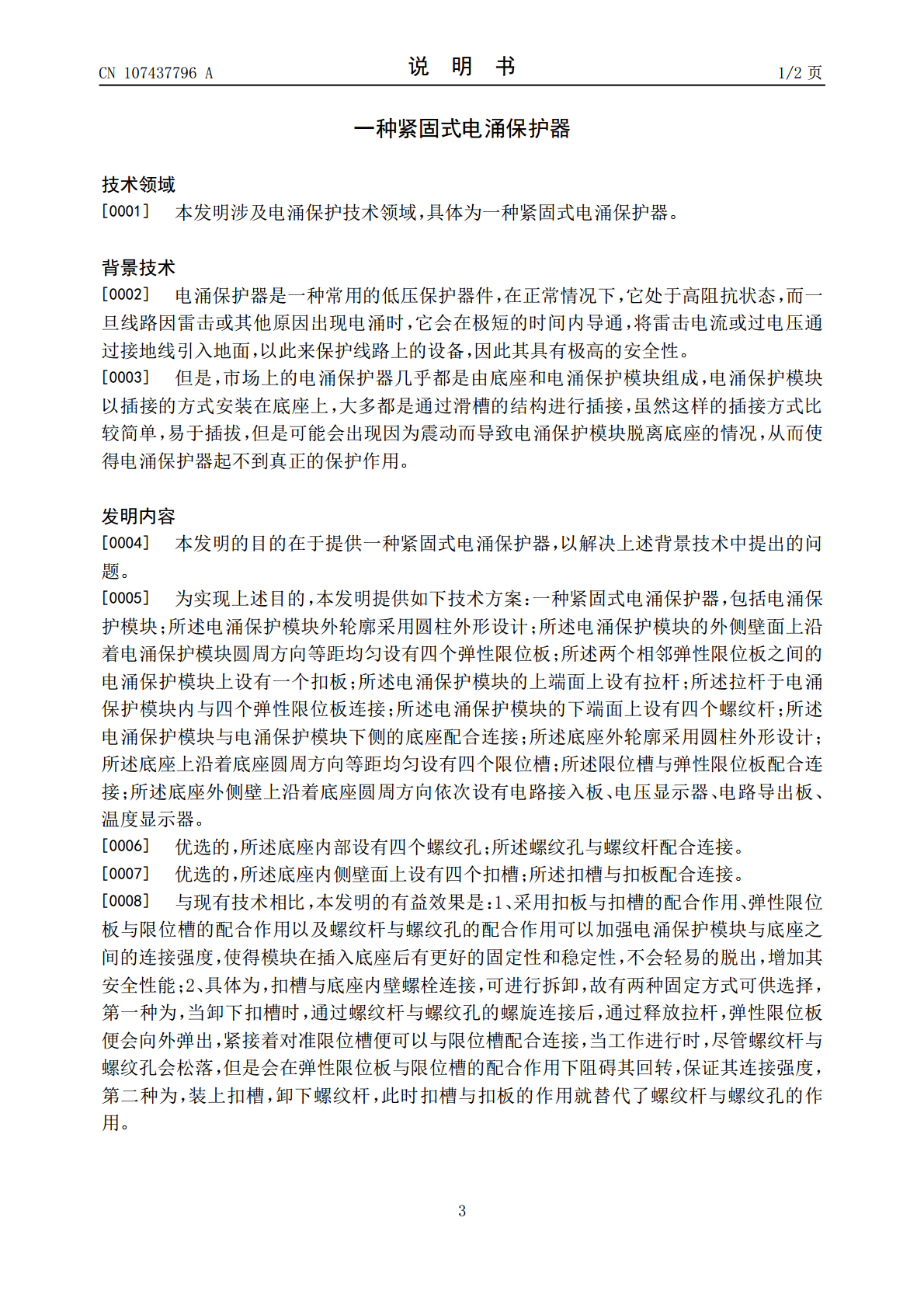

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107437796A(43)申请公布日2017.12.05(21)申请号201610361383.4(22)申请日2016.05.26(71)申请人天津卓一科技有限公司地址301700天津市武清区杨村泉州北路18号B座101-15（集中办公区）(72)发明人吴光强(51)Int.Cl.H02H9/04(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种紧固式电涌保护器(57)摘要本发明公开了一种紧固式电涌保护器，本发明包括电涌保护模块；所述电涌保护模块外轮廓采用圆柱外形设计；所述电涌保护模块的外侧壁面上沿着电涌保护模块圆周方向等距均匀设有四个弹性限位板；所述两个相邻弹性限位板之间的电涌保护模块上设有一个扣板；所述电涌保护模块的上端面上设有拉杆；所述拉杆于电涌保护模块内与四个弹性限位板连接；所述电涌保护模块的下端面上设有四个螺纹杆；本发明采用扣板与扣槽的配合作用、弹性限位板与限位槽的配合作用以及螺纹杆与螺纹孔的配合作用可以加强电涌保护模块与底座之间的连接强度，使得模块在插入底座后有更好的固定性和稳定性，不会轻易的脱出，增加其安全性能。CN107437796ACN107437796A权利要求书1/1页1.一种紧固式电涌保护器，其特征在于：包括电涌保护模块(1)；所述电涌保护模块(1)外轮廓采用圆柱外形设计；所述电涌保护模块(1)的外侧壁面上沿着电涌保护模块(1)圆周方向等距均匀设有四个弹性限位板(2)；所述两个相邻弹性限位板(2)之间的电涌保护模块(1)上设有一个扣板(3)；所述电涌保护模块(1)的上端面上设有拉杆(4)；所述拉杆(4)于电涌保护模块(1)内与四个弹性限位板(2)连接；所述电涌保护模块(1)的下端面上设有四个螺纹杆(5)；所述电涌保护模块(1)与电涌保护模块下侧的底座(6)配合连接；所述底座(6)外轮廓采用圆柱外形设计；所述底座(6)上沿着底座圆周方向等距均匀设有四个限位槽(7)；所述限位槽(7)与弹性限位板(2)配合连接；所述底座(6)外侧壁上沿着底座圆周方向依次设有电路接入板(8)、电压显示器(9)、电路导出板(10)、温度显示器(11)。2.根据权利要求1所述的一种紧固式电涌保护器，其特征在于：所述底座(6)内部设有四个螺纹孔(12)；所述螺纹孔(12)与螺纹杆(5)配合连接。3.根据权利要求1或2所述的一种紧固式电涌保护器，其特征在于：所述底座(6)内侧壁面上设有四个扣槽(13)；所述扣槽(13)与扣板(3)配合连接。2CN107437796A说明书1/2页一种紧固式电涌保护器技术领域[0001]本发明涉及电涌保护技术领域，具体为一种紧固式电涌保护器。背景技术[0002]电涌保护器是一种常用的低压保护器件，在正常情况下，它处于高阻抗状态，而一旦线路因雷击或其他原因出现电涌时，它会在极短的时间内导通，将雷击电流或过电压通过接地线引入地面，以此来保护线路上的设备，因此其具有极高的安全性。[0003]但是，市场上的电涌保护器几乎都是由底座和电涌保护模块组成，电涌保护模块以插接的方式安装在底座上，大多都是通过滑槽的结构进行插接，虽然这样的插接方式比较简单，易于插拔，但是可能会出现因为震动而导致电涌保护模块脱离底座的情况，从而使得电涌保护器起不到真正的保护作用。发明内容[0004]本发明的目的在于提供一种紧固式电涌保护器，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种紧固式电涌保护器，包括电涌保护模块；所述电涌保护模块外轮廓采用圆柱外形设计；所述电涌保护模块的外侧壁面上沿着电涌保护模块圆周方向等距均匀设有四个弹性限位板；所述两个相邻弹性限位板之间的电涌保护模块上设有一个扣板；所述电涌保护模块的上端面上设有拉杆；所述拉杆于电涌保护模块内与四个弹性限位板连接；所述电涌保护模块的下端面上设有四个螺纹杆；所述电涌保护模块与电涌保护模块下侧的底座配合连接；所述底座外轮廓采用圆柱外形设计；所述底座上沿着底座圆周方向等距均匀设有四个限位槽；所述限位槽与弹性限位板配合连接；所述底座外侧壁上沿着底座圆周方向依次设有电路接入板、电压显示器、电路导出板、温度显示器。[0006]优选的，所述底座内部设有四个螺纹孔；所述螺纹孔与螺纹杆配合连接。[0007]优选的，所述底座内侧壁面上设有四个扣槽；所述扣槽与扣板配合连接。[0008]与现有技术相比，本发明的有益效果是：1、采用扣板与扣槽的配合作用、弹性限位板与限位槽的配合作用以及螺纹杆与螺纹孔的配合作用可以加强电涌保护模块与底座之间的连接强度，使得模块在插入底座后有更好的固定性和稳定性，不会轻易的脱出，增加其安全性能；2、具体为，扣槽与底座内壁螺栓连接，可进行
