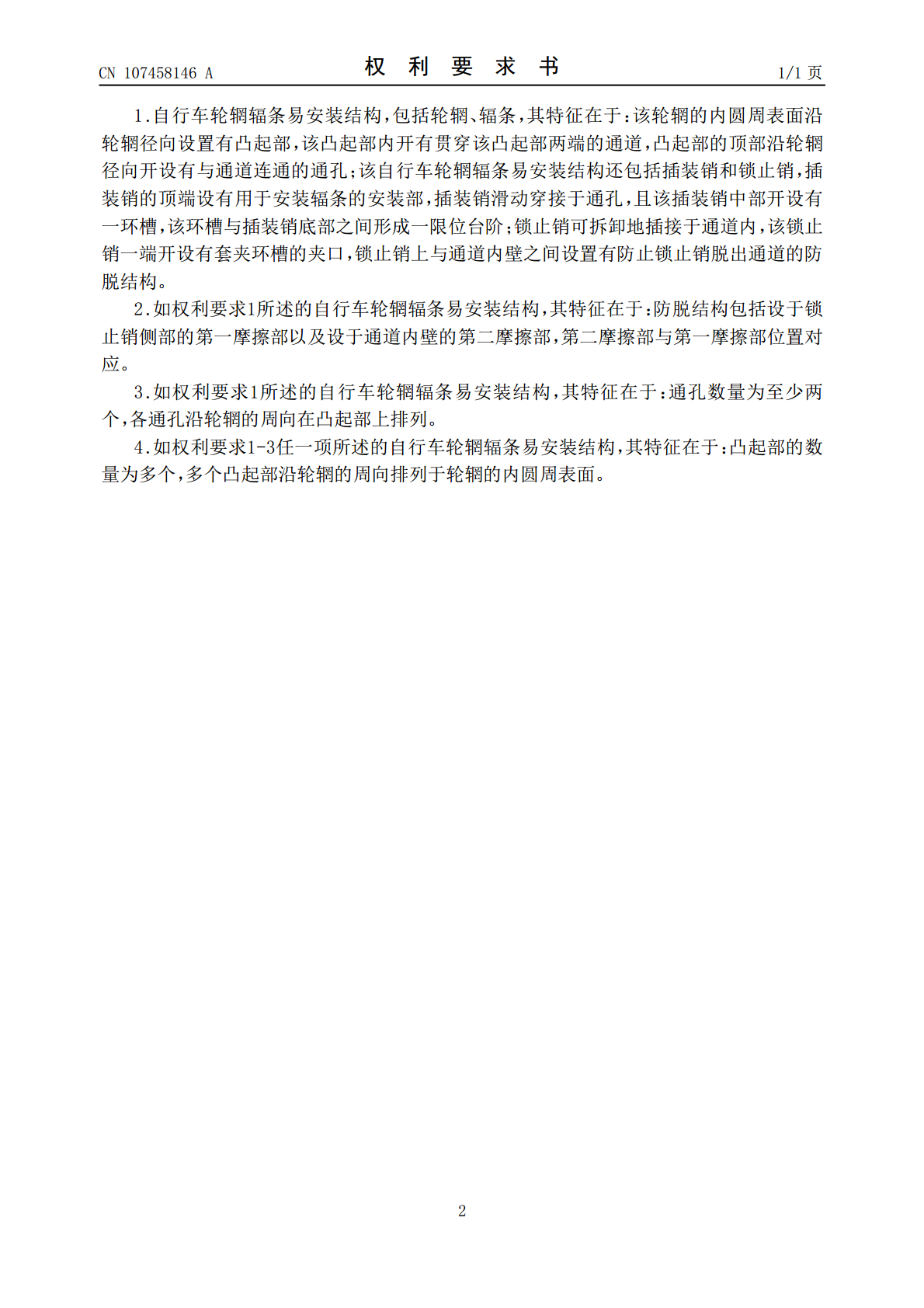

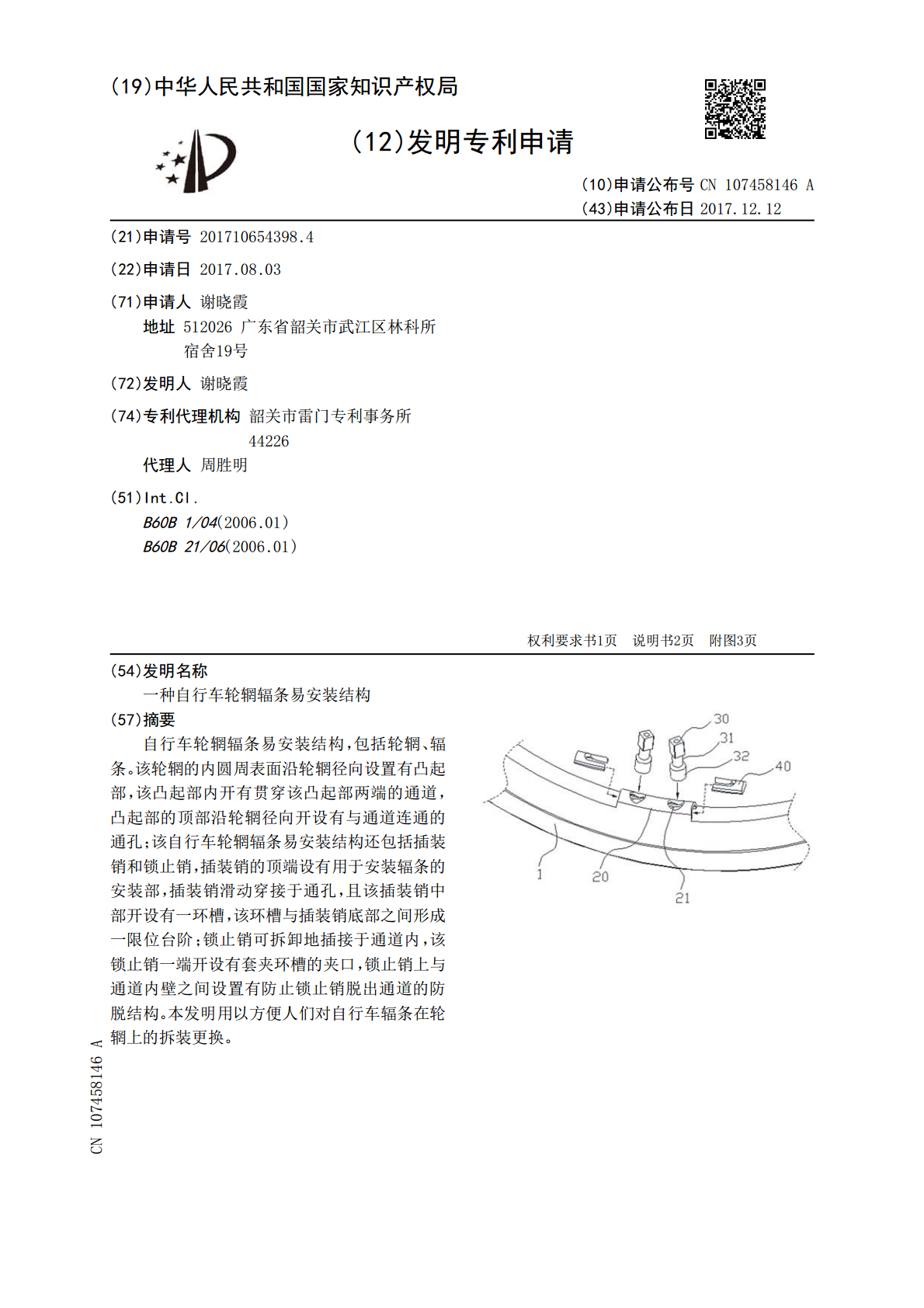

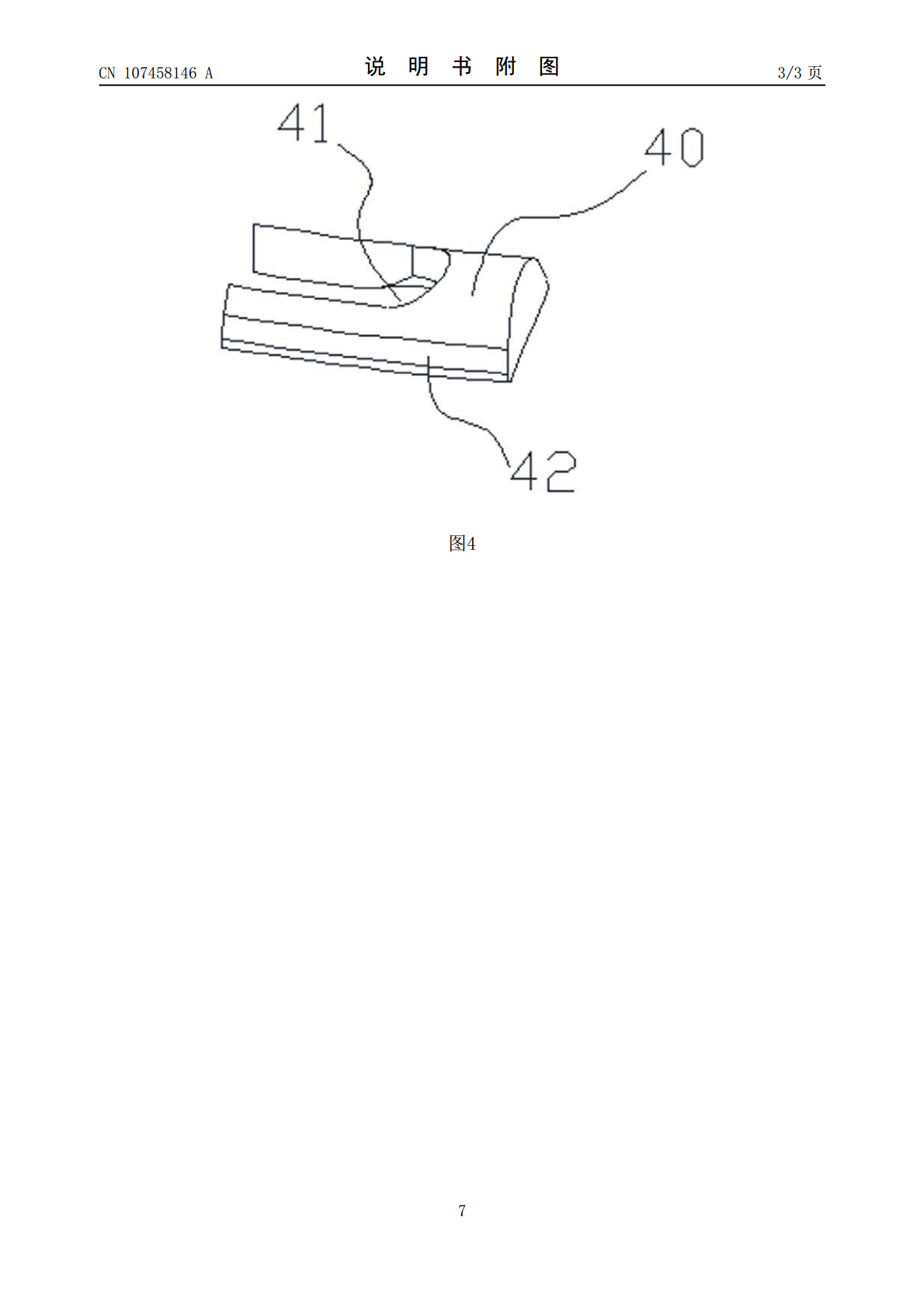

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107458146A(43)申请公布日2017.12.12(21)申请号201710654398.4(22)申请日2017.08.03(71)申请人谢晓霞地址512026广东省韶关市武江区林科所宿舍19号(72)发明人谢晓霞(74)专利代理机构韶关市雷门专利事务所44226代理人周胜明(51)Int.Cl.B60B1/04(2006.01)B60B21/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种自行车轮辋辐条易安装结构(57)摘要自行车轮辋辐条易安装结构，包括轮辋、辐条。该轮辋的内圆周表面沿轮辋径向设置有凸起部，该凸起部内开有贯穿该凸起部两端的通道，凸起部的顶部沿轮辋径向开设有与通道连通的通孔；该自行车轮辋辐条易安装结构还包括插装销和锁止销，插装销的顶端设有用于安装辐条的安装部，插装销滑动穿接于通孔，且该插装销中部开设有一环槽，该环槽与插装销底部之间形成一限位台阶；锁止销可拆卸地插接于通道内，该锁止销一端开设有套夹环槽的夹口，锁止销上与通道内壁之间设置有防止锁止销脱出通道的防脱结构。本发明用以方便人们对自行车辐条在轮辋上的拆装更换。CN107458146ACN107458146A权利要求书1/1页1.自行车轮辋辐条易安装结构，包括轮辋、辐条，其特征在于：该轮辋的内圆周表面沿轮辋径向设置有凸起部，该凸起部内开有贯穿该凸起部两端的通道，凸起部的顶部沿轮辋径向开设有与通道连通的通孔；该自行车轮辋辐条易安装结构还包括插装销和锁止销，插装销的顶端设有用于安装辐条的安装部，插装销滑动穿接于通孔，且该插装销中部开设有一环槽，该环槽与插装销底部之间形成一限位台阶；锁止销可拆卸地插接于通道内，该锁止销一端开设有套夹环槽的夹口，锁止销上与通道内壁之间设置有防止锁止销脱出通道的防脱结构。2.如权利要求1所述的自行车轮辋辐条易安装结构，其特征在于：防脱结构包括设于锁止销侧部的第一摩擦部以及设于通道内壁的第二摩擦部，第二摩擦部与第一摩擦部位置对应。3.如权利要求1所述的自行车轮辋辐条易安装结构，其特征在于：通孔数量为至少两个，各通孔沿轮辋的周向在凸起部上排列。4.如权利要求1-3任一项所述的自行车轮辋辐条易安装结构，其特征在于：凸起部的数量为多个，多个凸起部沿轮辋的周向排列于轮辋的内圆周表面。2CN107458146A说明书1/2页一种自行车轮辋辐条易安装结构技术领域[0001]本发明所述的一种自行车轮辋辐条易安装结构，用以方便人们对自行车辐条在轮辋上的拆装更换。背景技术[0002]近年来，骑行旅游成为大众所热爱的休闲娱乐方式之一，一般地，骑行出游时很多人都会选择一些专用于旅行的自行车外出游玩，然而，外出游玩的过程中需要考虑一个问题，一旦自行车出现故障，就必须对自行车就地的进行维修，对于因为出现故障而需要更换或调整自行车轮辋辐条的情况，现有技术中的自行车普遍存在辐条在轮辋上拆装不方便的问题，现有技术中的辐条是固接于轮辋的内侧端面上，因此拆装时需要花费很大的力气和较多的耗时。现有的自行车车轮上一般都有轮辋和法向地安装于轮辋内侧端面的多根辐条。发明内容[0003]针对现有技术的不足，本发明的目的旨在提供一种自行车轮辋辐条易安装结构，用以方便人们对自行车辐条在轮辋上的拆装更换。[0004]为实现上述目的，本发明采用如下技术方案：自行车轮辋辐条易安装结构，包括轮辋、辐条，该轮辋的内圆周表面沿轮辋径向设置有凸起部，该凸起部内开有贯穿该凸起部两端的通道，凸起部的顶部沿轮辋径向开设有与通道连通的通孔；该自行车轮辋辐条易安装结构还包括插装销和锁止销，插装销的顶端设有用于安装辐条的安装部，插装销滑动穿接于通孔，且该插装销中部开设有一环槽，该环槽与插装销底部之间形成一限位台阶；锁止销可拆卸地插接于通道内，该锁止销一端开设有套夹环槽的夹口，锁止销上与通道内壁之间设置有防止锁止销脱出通道的防脱结构。[0005]优选地，防脱结构包括设于锁止销侧部的第一摩擦部以及设于通道内壁的第二摩擦部，第二摩擦部与第一摩擦部位置对应。[0006]优选地，通孔数量为至少两个，各通孔沿轮辋的周向在凸起部上排列。[0007]优选地，凸起部的数量为多个，多个凸起部沿轮辋的周向排列于轮辋的内圆周表面。[0008]本发明的有益效果在于：相比于现有技术，本发明的轮辋内侧端面上具有法向的凸起部，该凸起部上开设的通孔用于让插装销插装其中，辐条固接于插装销的顶部，该插装销通过锁止销可拆卸地固定于凸起部内，比起现有技术中辐条固接于轮辋内侧端面的方式具有方便人们对自行车辐条在轮辋上的拆装更换的优点。[0009]附图说明3CN107458146A说明书2/2页[0010]图1为本发明的结构示意图；图2为本发明的
