移动空调及其冷凝水排除控制方法和控制装置及排除系统.pdf

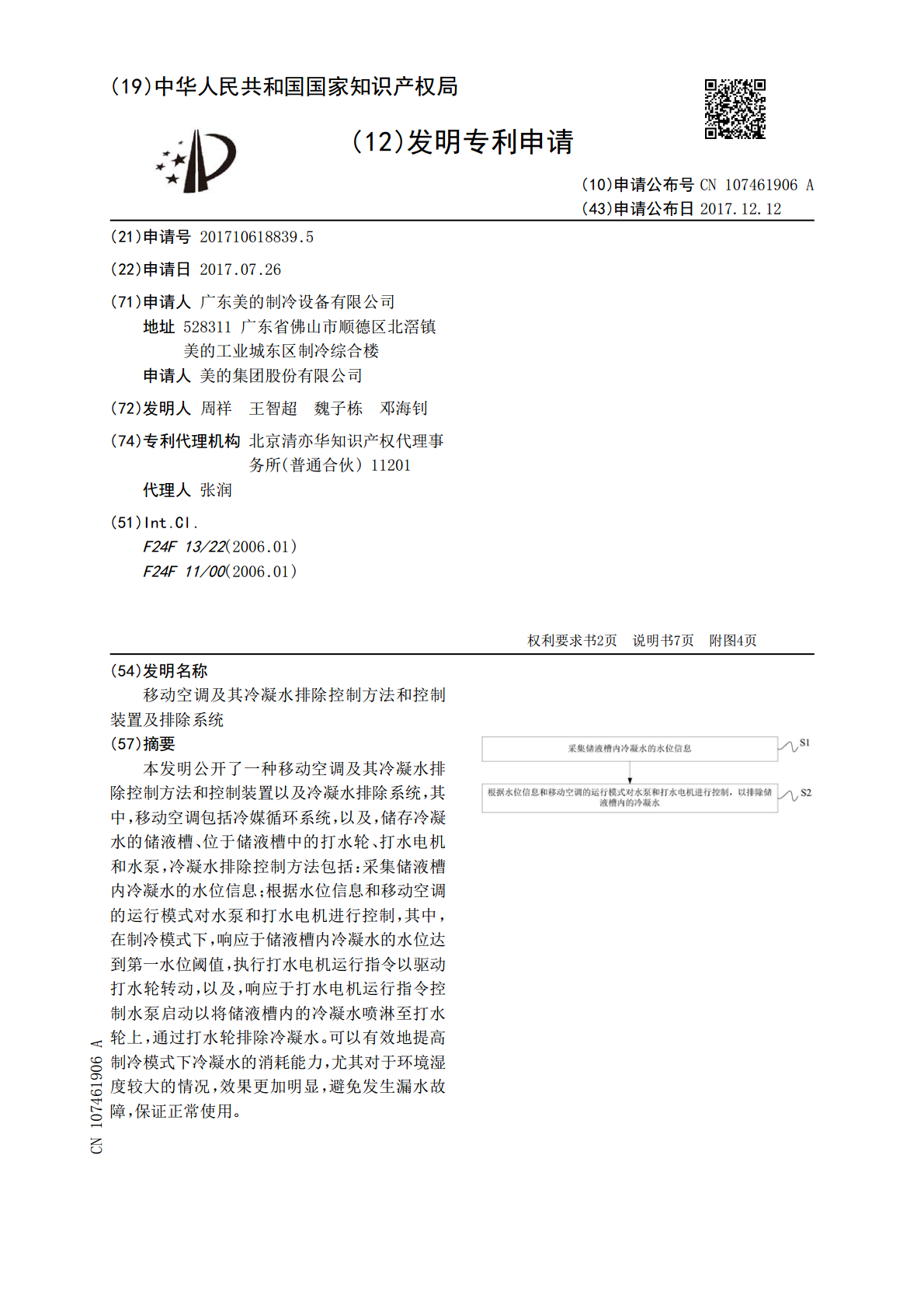

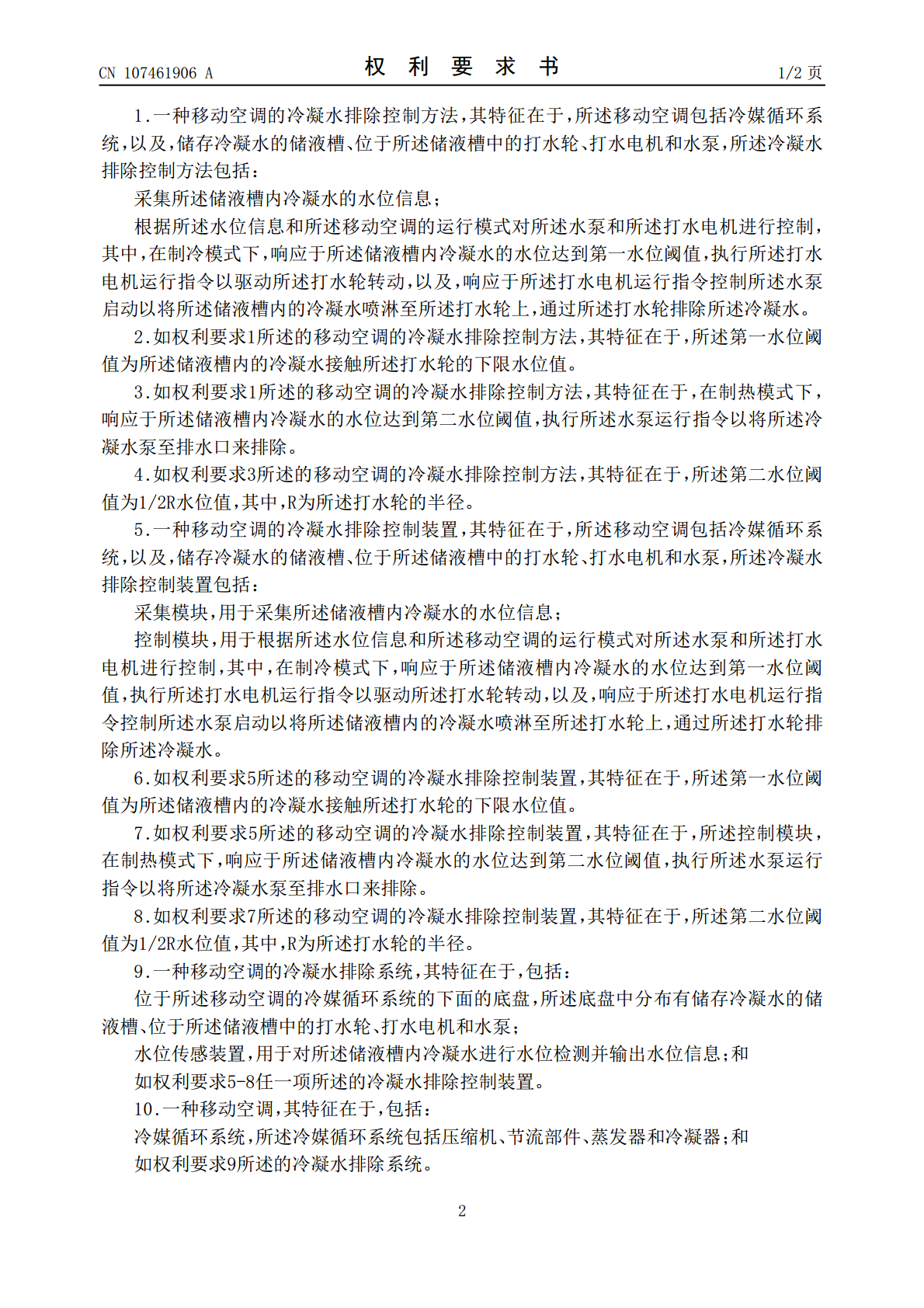

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107461906A(43)申请公布日2017.12.12(21)申请号201710618839.5(22)申请日2017.07.26(71)申请人广东美的制冷设备有限公司地址528311广东省佛山市顺德区北滘镇美的工业城东区制冷综合楼申请人美的集团股份有限公司(72)发明人周祥王智超魏子栋邓海钊(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201代理人张润(51)Int.Cl.F24F13/22(2006.01)F24F11/00(2006.01)权利要求书2页说明书7页附图4页(54)发明名称移动空调及其冷凝水排除控制方法和控制装置及排除系统(57)摘要本发明公开了一种移动空调及其冷凝水排除控制方法和控制装置以及冷凝水排除系统，其中，移动空调包括冷媒循环系统，以及，储存冷凝水的储液槽、位于储液槽中的打水轮、打水电机和水泵，冷凝水排除控制方法包括：采集储液槽内冷凝水的水位信息；根据水位信息和移动空调的运行模式对水泵和打水电机进行控制，其中，在制冷模式下，响应于储液槽内冷凝水的水位达到第一水位阈值，执行打水电机运行指令以驱动打水轮转动，以及，响应于打水电机运行指令控制水泵启动以将储液槽内的冷凝水喷淋至打水轮上，通过打水轮排除冷凝水。可以有效地提高制冷模式下冷凝水的消耗能力，尤其对于环境湿度较大的情况，效果更加明显，避免发生漏水故障，保证正常使用。CN107461906ACN107461906A权利要求书1/2页1.一种移动空调的冷凝水排除控制方法，其特征在于，所述移动空调包括冷媒循环系统，以及，储存冷凝水的储液槽、位于所述储液槽中的打水轮、打水电机和水泵，所述冷凝水排除控制方法包括：采集所述储液槽内冷凝水的水位信息；根据所述水位信息和所述移动空调的运行模式对所述水泵和所述打水电机进行控制，其中，在制冷模式下，响应于所述储液槽内冷凝水的水位达到第一水位阈值，执行所述打水电机运行指令以驱动所述打水轮转动，以及，响应于所述打水电机运行指令控制所述水泵启动以将所述储液槽内的冷凝水喷淋至所述打水轮上，通过所述打水轮排除所述冷凝水。2.如权利要求1所述的移动空调的冷凝水排除控制方法，其特征在于，所述第一水位阈值为所述储液槽内的冷凝水接触所述打水轮的下限水位值。3.如权利要求1所述的移动空调的冷凝水排除控制方法，其特征在于，在制热模式下，响应于所述储液槽内冷凝水的水位达到第二水位阈值，执行所述水泵运行指令以将所述冷凝水泵至排水口来排除。4.如权利要求3所述的移动空调的冷凝水排除控制方法，其特征在于，所述第二水位阈值为1/2R水位值，其中，R为所述打水轮的半径。5.一种移动空调的冷凝水排除控制装置，其特征在于，所述移动空调包括冷媒循环系统，以及，储存冷凝水的储液槽、位于所述储液槽中的打水轮、打水电机和水泵，所述冷凝水排除控制装置包括：采集模块，用于采集所述储液槽内冷凝水的水位信息；控制模块，用于根据所述水位信息和所述移动空调的运行模式对所述水泵和所述打水电机进行控制，其中，在制冷模式下，响应于所述储液槽内冷凝水的水位达到第一水位阈值，执行所述打水电机运行指令以驱动所述打水轮转动，以及，响应于所述打水电机运行指令控制所述水泵启动以将所述储液槽内的冷凝水喷淋至所述打水轮上，通过所述打水轮排除所述冷凝水。6.如权利要求5所述的移动空调的冷凝水排除控制装置，其特征在于，所述第一水位阈值为所述储液槽内的冷凝水接触所述打水轮的下限水位值。7.如权利要求5所述的移动空调的冷凝水排除控制装置，其特征在于，所述控制模块，在制热模式下，响应于所述储液槽内冷凝水的水位达到第二水位阈值，执行所述水泵运行指令以将所述冷凝水泵至排水口来排除。8.如权利要求7所述的移动空调的冷凝水排除控制装置，其特征在于，所述第二水位阈值为1/2R水位值，其中，R为所述打水轮的半径。9.一种移动空调的冷凝水排除系统，其特征在于，包括：位于所述移动空调的冷媒循环系统的下面的底盘，所述底盘中分布有储存冷凝水的储液槽、位于所述储液槽中的打水轮、打水电机和水泵；水位传感装置，用于对所述储液槽内冷凝水进行水位检测并输出水位信息；和如权利要求5-8任一项所述的冷凝水排除控制装置。10.一种移动空调，其特征在于，包括：冷媒循环系统，所述冷媒循环系统包括压缩机、节流部件、蒸发器和冷凝器；和如权利要求9所述的冷凝水排除系统。2CN107461906A权利要求书2/2页11.一种计算机可读存储介质，其上存储有计算机程序，其特征在于，该程序被处理器执行时实现如权利要求1-4任一项所述的移动空调的冷凝水排除控制方法。12.一种计算机应用程序，当其在计算机设备的处理器上执行时，执行如权利要求1-4任一项所述的移动空调的
