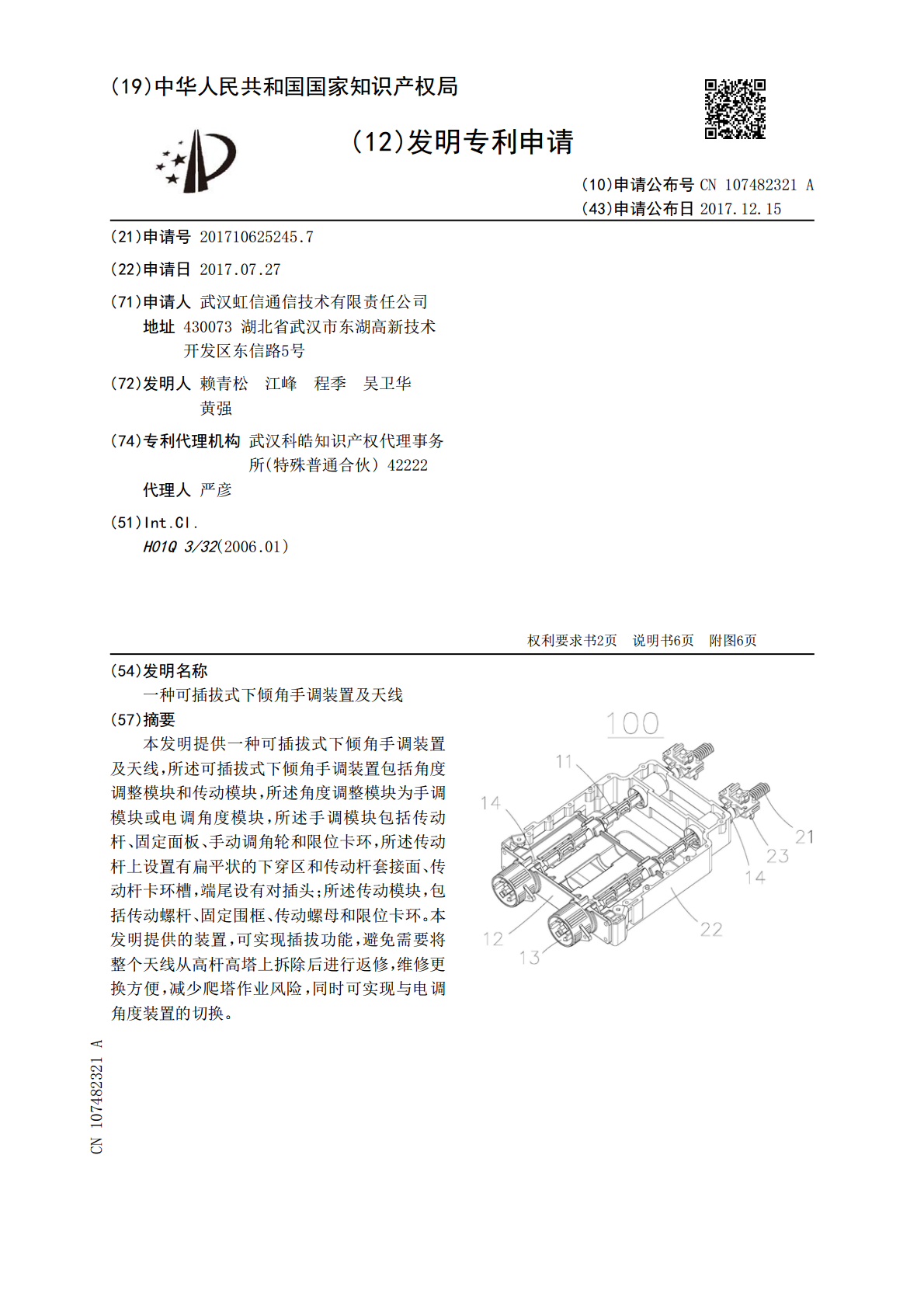

一种可插拔式下倾角手调装置及天线.pdf
2023-09-01
10金币
1.1MB
15页
St****12
实名认证
内容提供者

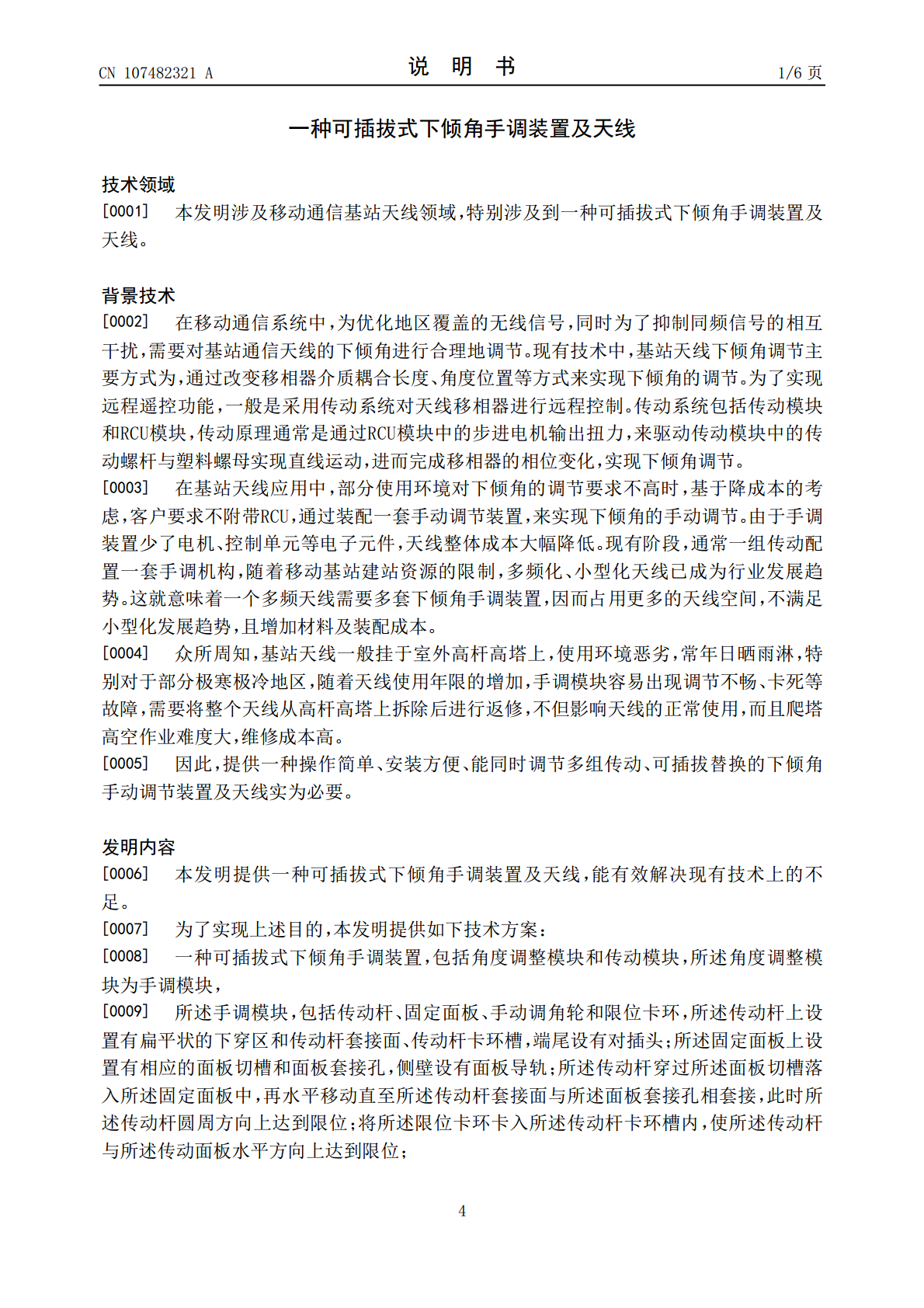

1/10

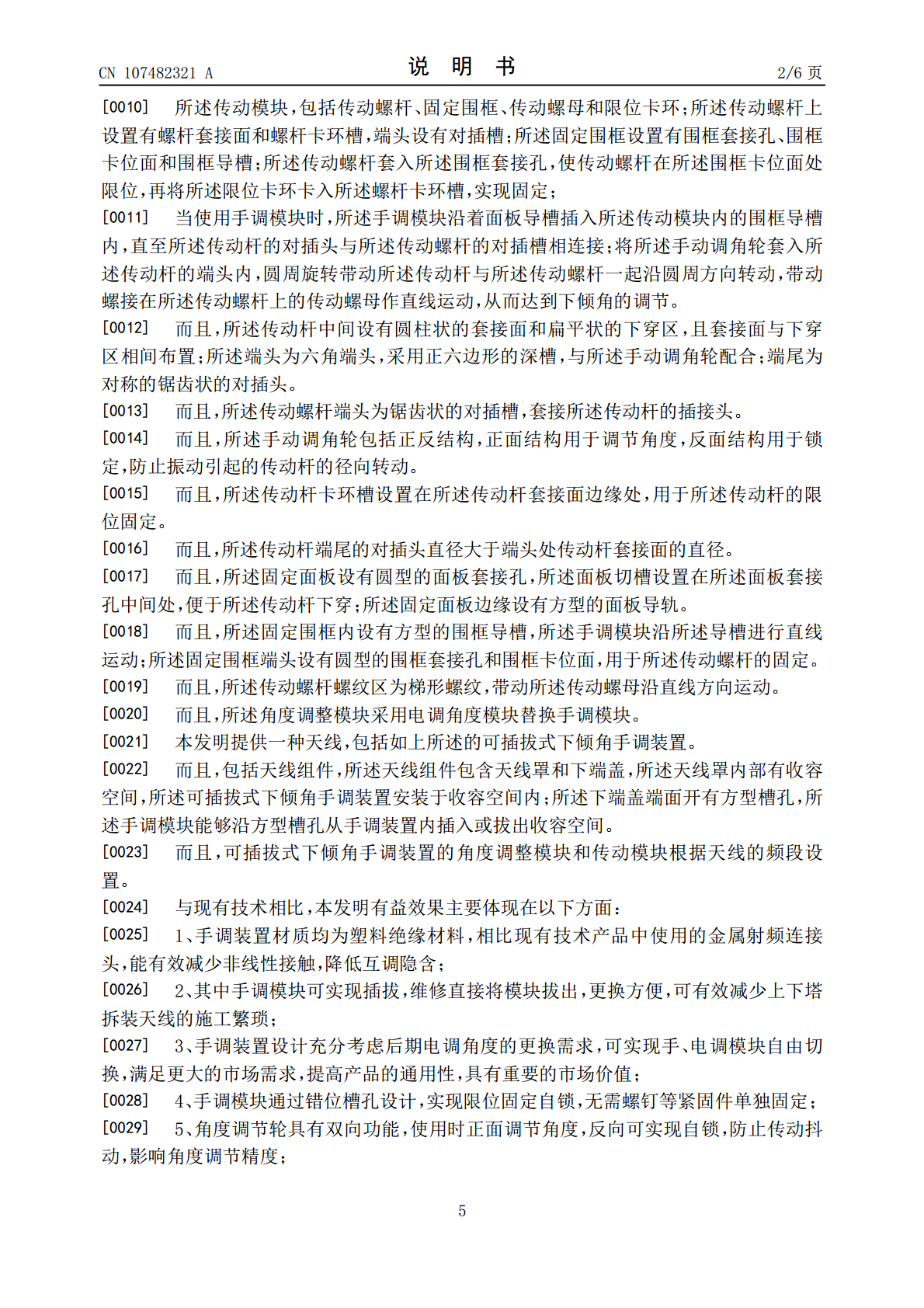

2/10
3/10

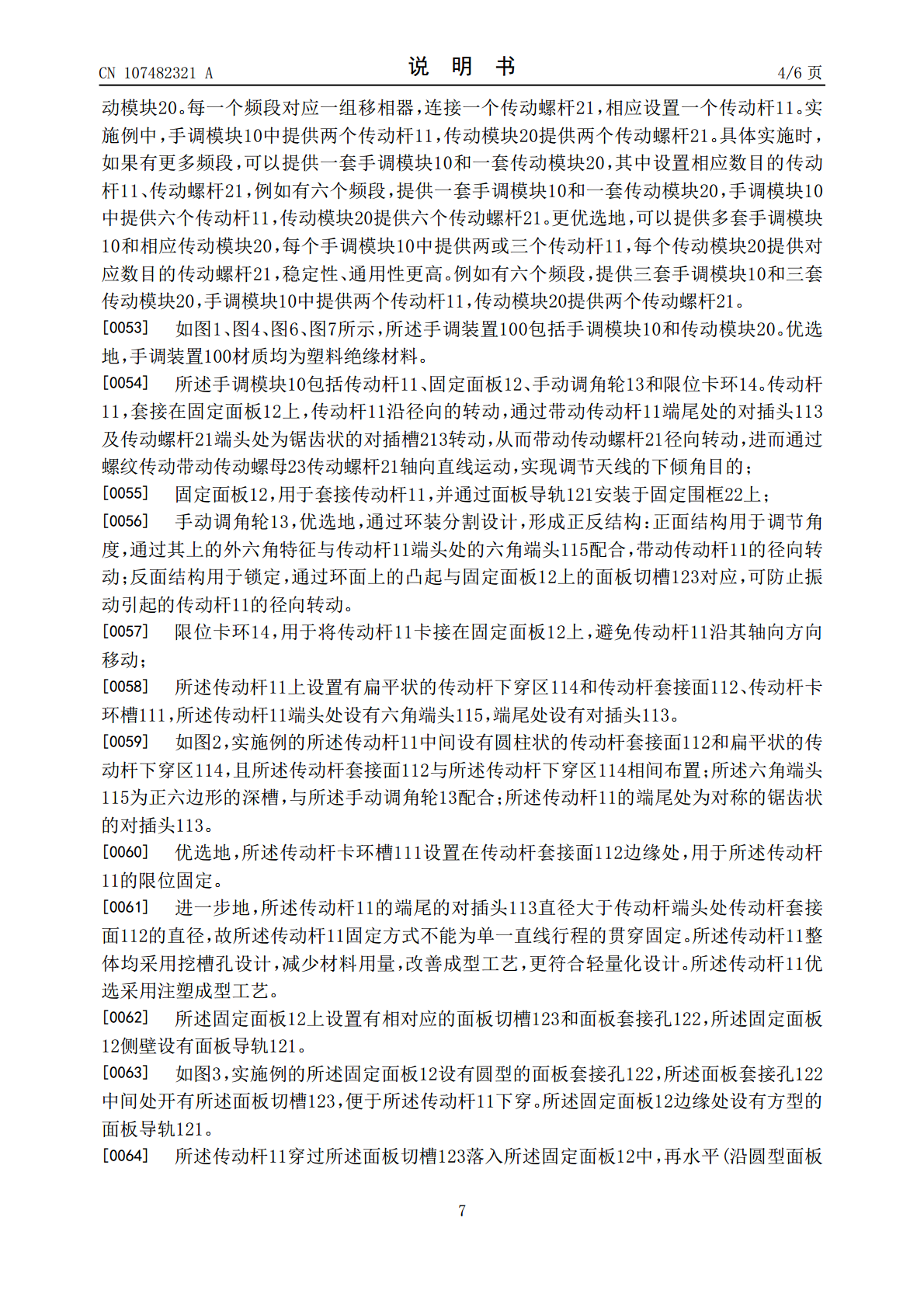

4/10
5/10

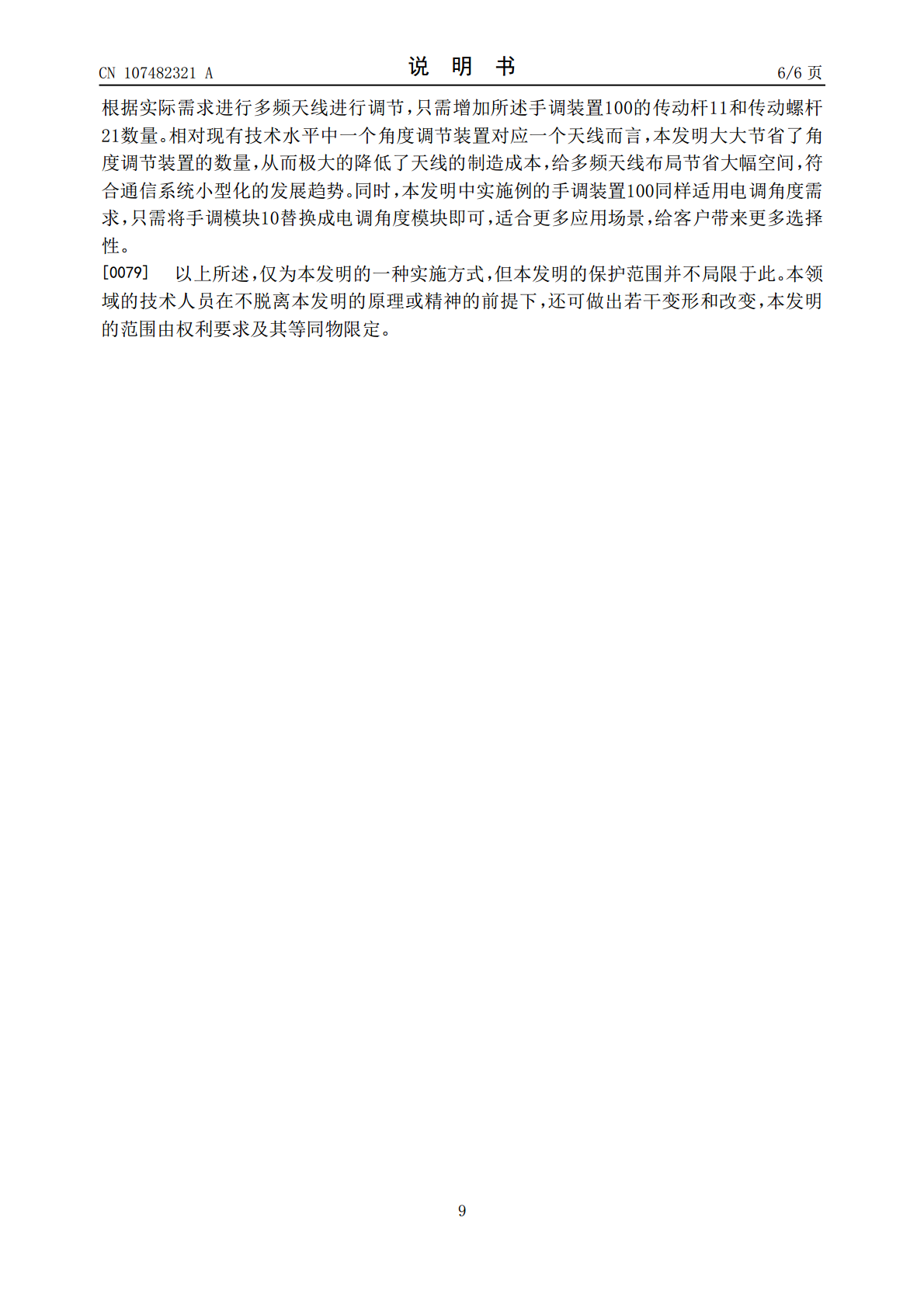

6/10

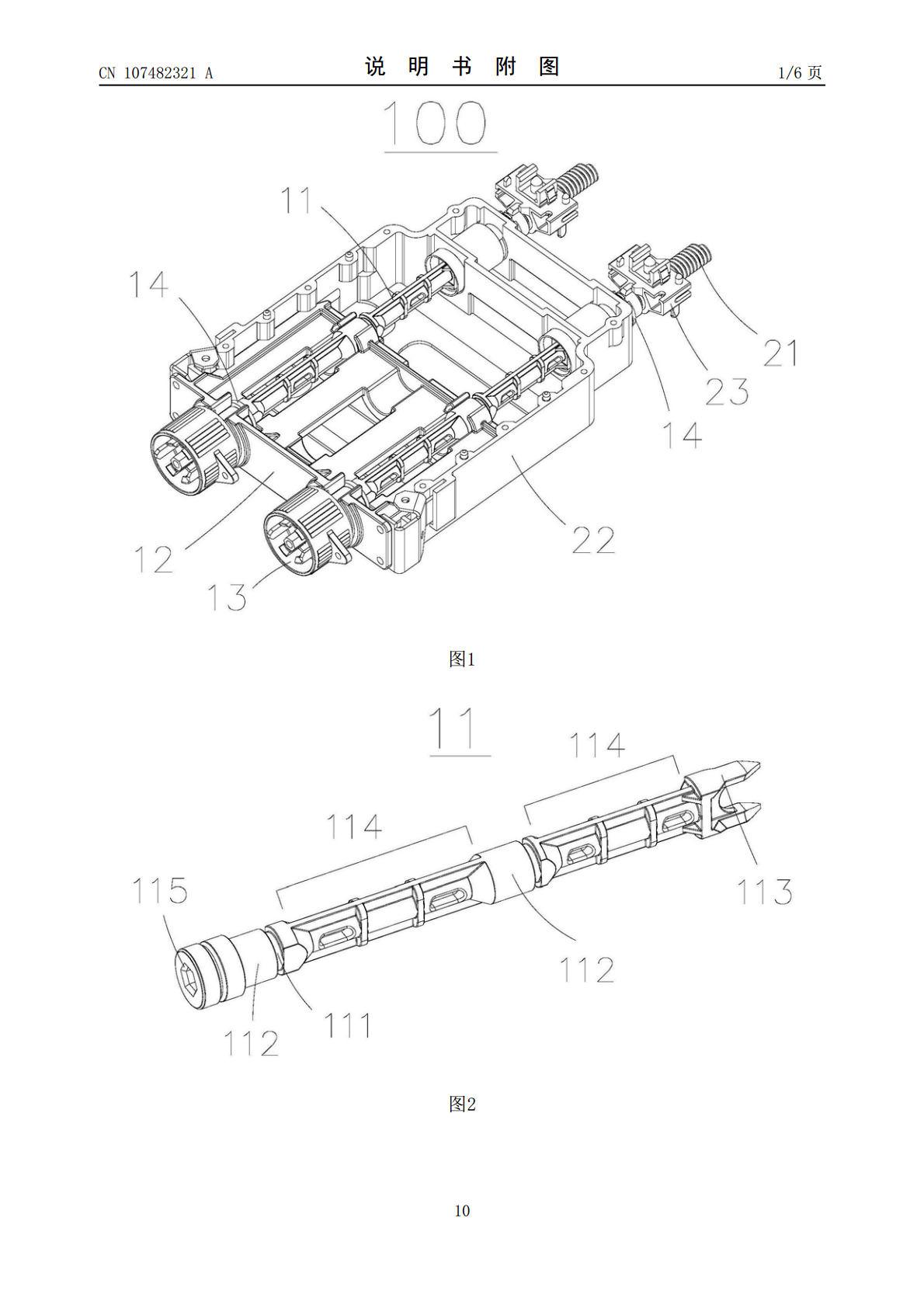

7/10
8/10
9/10
10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种可插拔式下倾角手调装置及天线.pdf
本发明提供一种可插拔式下倾角手调装置及天线，所述可插拔式下倾角手调装置包括角度调整模块和传动模块，所述角度调整模块为手调模块或电调角度模块，所述手调模块包括传动杆、固定面板、手动调角轮和限位卡环，所述传动杆上设置有扁平状的下穿区和传动杆套接面、传动杆卡环槽，端尾设有对插头；所述传动模块，包括传动螺杆、固定围框、传动螺母和限位卡环。本发明提供的装置，可实现插拔功能，避免需要将整个天线从高杆高塔上拆除后进行返修，维修更换方便，减少爬塔作业风险，同时可实现与电调角度装置的切换。
